>i # Azkaban概论
## 为什么需要工作流调度系统
1、一个完整的数据分析系统通常都是由大量任务单元组成。
Shell脚本程序，Java 程序，MapReduce 程序、Hive 脚本等
2、各任务单元之间存在时间先后及前后依赖关系
3、为了很好地组织起这样的复杂执行计划，需要一个工作流调度系统来调度执行
## 常见的工作流调度系统
1、简单的任务调度:直接使用Linux的Crontab来定义;。
2、复杂的任务调度:开发调度平台或使用现成的开源调度系统，比如
- Ooize：CDH平台下的一个工作流程调度器，可以借助CDH平台下的工作组件HUE，使用就比较友好，因为HUE提供了可视化的界面，脱离HUE后需要编写大量的xml文件，比较繁琐
- Azkaban：简单易用的工作流程调度器。配置工作流程通过yaml文件进行配置，定时规则在页面上进行配置
- Airflow：Python开发的工作流程调度器，配置流程规则需要使用Python脚本
>w Crontab可以实现简单的任务调度，它不能直接解决工作流程的依赖关系的
> 复杂的调度工具主要分两步：描述工作流程、配置定时
> 区别在于描述工作流程或配置定时规则
## Azkaban与Ooize对比
总体来说，Ooize 相比Azkaban是一个重量级的任务调度系统，功能全面，但配置使用也更复杂，作为老牌的调度器，使用最多。如果可以不在意某些功能的缺失，轻量级调度器Azkaban是很不错的候选对象。

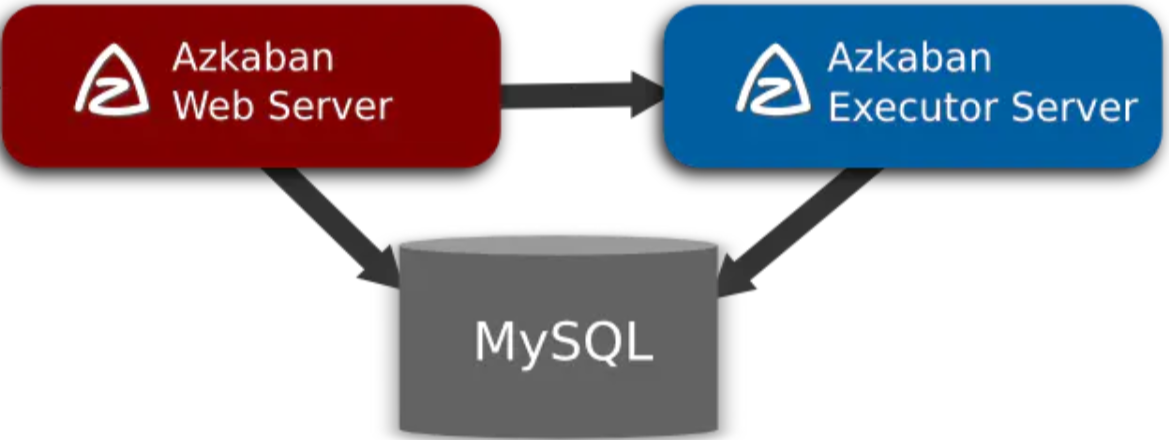

## 基本架构
Azkaban Web Server：项目管理、用户管理、权限管理、任务的定时和触发、提供工作界面
Azkaban Executor Server：负责具体任务的执行
MySQL：工作流程的配置、定时规则、任务的执行状态的存储
## 模式
- 单机模式：适合测试使用，Web Server、Executor Server是在一台服务器上
- 集群模式 ：适合生产环境，Web Server、Executor Server独立部署，是两个独立的进程，集群可以部署多个独立的Executor Server能起到一定的负载均衡和容灾的作用
>i # 安装
## 安装包
>s azkaban-db-3.84.4.tar.gz：azkaban在使用的时候会用到Mysql数据库，所以需要提前建好需要的数据库和表，这里面是所有的建表语句
azkaban-exec-server-3.84.4.tar.gz:Executor Server安装包
azkaban-web-server-3.84.4.tar.gz：Web Server安装包
## 解压
```shell
tar -xvf azkaban-web-server-3.84.4.tar.gz -C /opt/azkaban
tar -xvf azkaban-exec-server-3.84.4.tar.gz -C /opt/azkaban
tar -xvf azkaban-db-3.84.4.tar.gz -C /opt/azkaban
```
## 改名可选
```shell
mv azkaban-web-server-3.84.4 azkaban-web
mv azkaban-exec-server-3.84.4 azkaban-exec
```
## azkaban部署
### 数据库初始化
> 所需库、表、用户的创建
- **正常安装MySQL**
- **启动MySQL**
`mysql -uroot -p`
- 登录MySQL创建Azkaban数据库
`mysql> create database azkaban`
- 创建Azkaban用户并赋予权限
- 设置密码有效4位以上
`mysql> set global validate_password_length=4;`
- 设置密码策略最低级别
`mysql> set global validate_password_policy=0;`
- 创建Azkaban用户，任何主机都可以访问Azkaban,密码自己定
`mysql> CREATE USER 'azkaban'@'%' IDENTIFIED BY 'liulike';`
- 赋予Azkaban用户增删改查权限
`mysql> GRANT SELECT,INSERT,UPDATE,DELETE ON azkaban.* to 'azkaban'@'%' WITH GRANT OPTION;`
- 创建Azkaban表，完成后退出MySQL
`mysql> use azkaban;`
`mysql> source /opt/azkaban/azkaban-db-3.84.4/create-all-sq1-3.84.4.sq1`
`mysql> quit;`
- 更改MySQL包大小;防止Azkaban连接MySQL阻塞
`vi /etc/my.cnf`
在[mysqld]下面加一行`max_allowed_packet=1024M`
[mysqld]
`max_allowed_packet=1024M`
- 重启MySQL
`systemctl restart mysq1de`
### Executor Server的部署与配置
Azkaban Executor Server 处理工作流和作业的实际执行。
- 编辑 azkaban.properties
```shell
vi /opt/azkaban-web/conf/azkaban.properties
```
修改如下标红的属性
<pre>
#...
<span style="color:red">default.timezone.id=Asia/Shanghai</span>
#...
<span style="color:red">azkaban.webserver.url=http://hadoop-01:8081</span>
<span style="color:red">executor.port=12321</span>
#...
database.type=mysql
mysql.port=3306
<span style="color:red">mysql.host=hadoop-01</span>
mysql.database=azkaban
mysql.user=azkaban
<span style="color:red">mysql.password=liulike</span>
mysql.numconnections=100
</pre>
- 同步 azkaban-exec 到所有节点
[root@hadoop-01 azkaban]$ acp -r /opt/azkaban-exec
- <span style="color:red">必须进入到/opt/azkaban-exec 路径</span>，分别在三台机器上，启动 executor server
注意：如果在/opt/azkaban-exec 目录下出现 executor.port 文件，说明
启动成功
```shell
[root@hadoop-01 azkaban-exec]$ bin/start-exec.sh
[root@hadoop-02 azkaban-exec]$ bin/start-exec.sh
[root@hadoop-03 azkaban-exec]$ bin/start-exec.sh
```
- 下面激活 executor，需要
```shell
[root@hadoop-01 azkaban-exec]$ curl -G "hadoop-01:12321/executor?action=activate" && echo
[root@hadoop-01 azkaban-exec]$ curl -G "hadoop-01:12321/executor?action=activate" && echo
[root@hadoop-01 azkaban-exec]$ curl -G "hadoop-01:12321/executor?action=activate" && echo
```
如果三台机器都出现如下提示，则表示激活成功
```shell
{"status":"success"}
```
### Web Server的部署与配置
Azkaban Web Server 处理项目管理，身份验证，计划和执行触发。
- 编辑 azkaban.properties
```shell
[root@hadoop-01 azkaban]$ vi /opt/azkaban-web/conf/azkaban.properties
```
修改如下属性
<pre>
...
<span style="color:red">default.timezone.id=Asia/Shanghai</span>
...
database.type=mysql
mysql.port=3306
<span style="color:red">mysql.host=hadoop-01</span>
mysql.database=azkaban
mysql.user=azkaban
<span style="color:red">mysql.password=liulike</span>
mysql.numconnections=100
...
<span style="color:red">azkaban.executorselector.filters=StaticRemainingFlowSize,CpuStatus</span>
</pre>
>s 说明：
#StaticRemainingFlowSize：正在排队的任务数；
#CpuStatus：CPU 占用情况
#MinimumFreeMemory：内存占用情况。测试环境，必须将 MinimumFreeMemory 删除或注释掉，否则它会认为集群资源不够，不执行。
- 修改 azkaban-users.xml 文件，添加 root 用户
```shell
[root@hadoop-01 azkaban-web]$ vi /opt/azkaban-web/conf/azkaban-users.xml
```
```shell
<azkaban-users>
<user groups="azkaban" password="azkaban" roles="admin" username="azkaban"/>
<user password="metrics" roles="metrics" username="metrics"/>
<user password="liulike" roles="admin" username="liulike"/>
<role name="admin" permissions="ADMIN"/>
<role name="metrics" permissions="METRICS"/>
</azkaban-users>
```
- 必须进入到 hadoop-01 的/opt/azkaban-web 路径，启动 web server
[root@hadoop-01 azkaban-web]$ bin/start-web.sh
- 访问 http://hadoop-01:8081,并用 liulike 用户登陆
>i # 案例实操
## HelloWorld 案例
- 在 windows 环境，新建 azkaban.project 文件，编辑内容如下
`azkaban-flow-version: 2.0`
注意：该文件作用，是采用新的 Flow-API 方式解析 flow 文件。
- 新建 basic.flow 文件，内容如下：
```shell
nodes:
- name: jobA
type: command
config:
command: echo "Hello World"
```
>s 参数说明
（1）Name：job 名称
（2）Type：job 类型。command 表示你要执行作业的方式为命令
（3）Config：job 配置
>w flow文件写法与yaml文件的格式相同：
● 大小写敏感
● 使用缩进表示层级关系
● 不支持Tab键制表符缩进，只使用空格缩进
● 缩进的空格数目不重要，只要相同层级的元素左侧对齐即可，通常开头缩进两个空格:
● 字符后缩进一个空格，如冒号，逗号，短横杆(-)等
● 字符串可以不用引号标注
● “#"表示注释
YAML 支持的数据结构有三种:
● 对象：键值对的集合，又称为映射（mapping）/ 哈希（hashes） / 字典（dictionary）
● 数组：一组按次序排列的值，又称为序列（sequence） / 列表（list）
● 纯量（scalars）：单个的、不可再分的值
- 将 azkaban.project、basic.flow 文件压缩到一个 zip 文件，文件名称必须是英文。
- 在 WebServer 新建项目：http://hadoop-01:8081/index

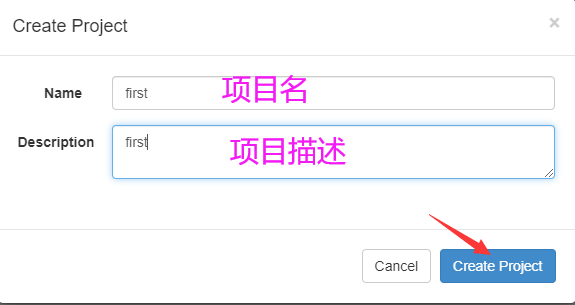

- 给项目名称命名和添加项目描述

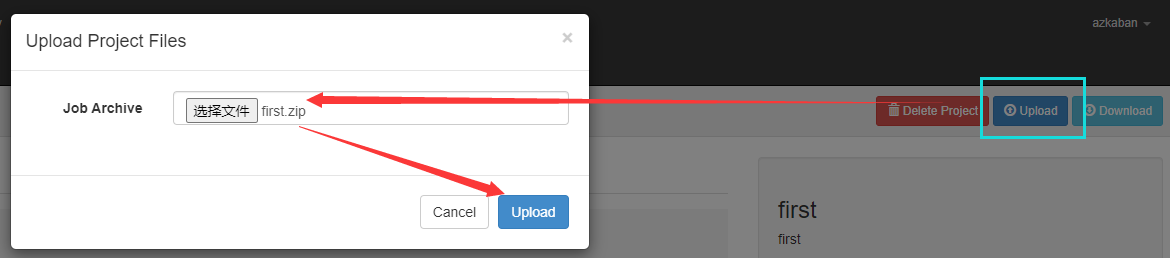

- first.zip 文件上传、选择上传的文件

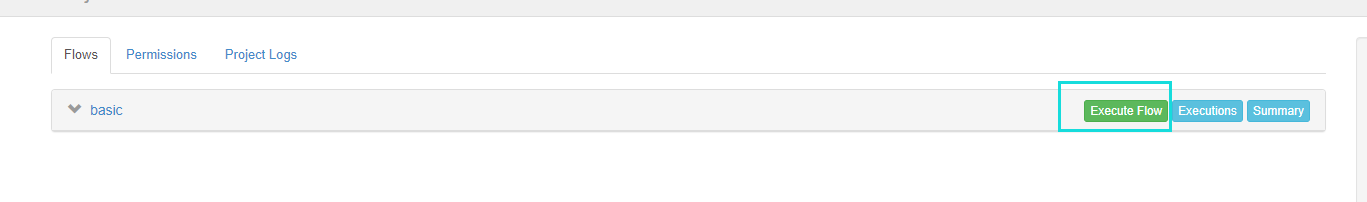

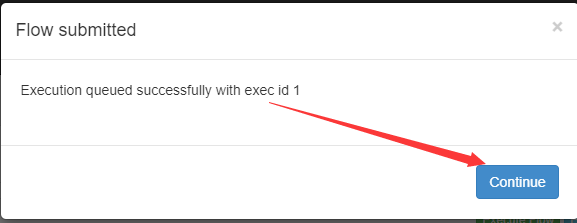

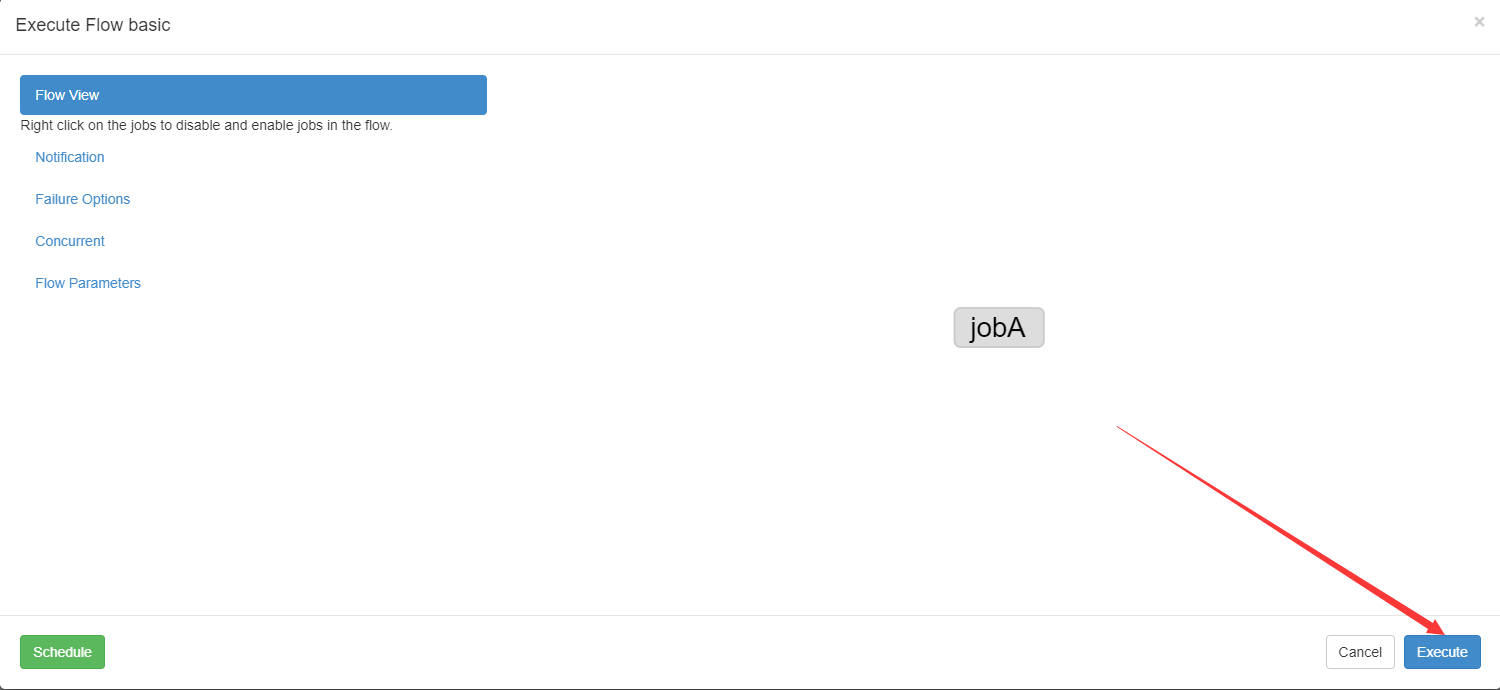

- 执行任务流

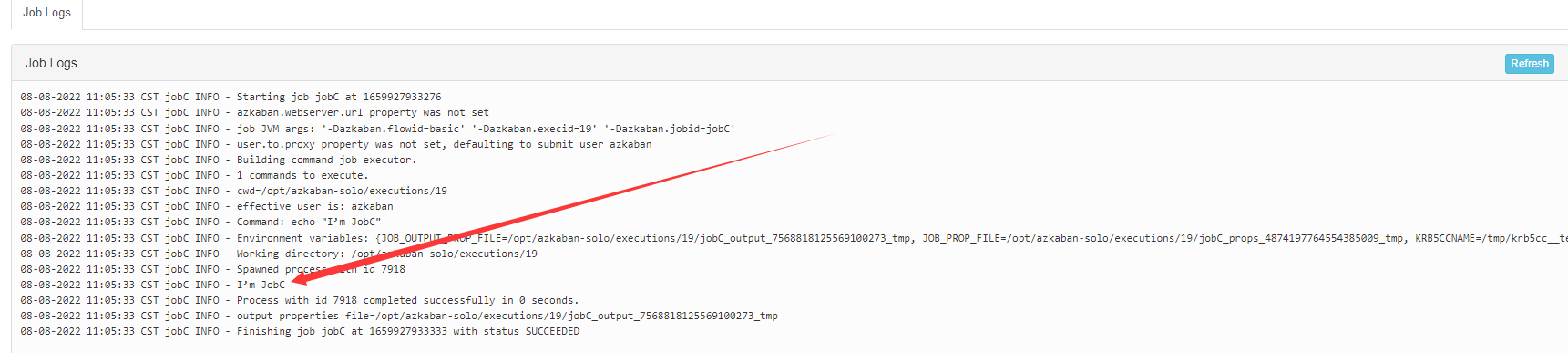

- 在日志中，查看运行结果
## 作业依赖案例

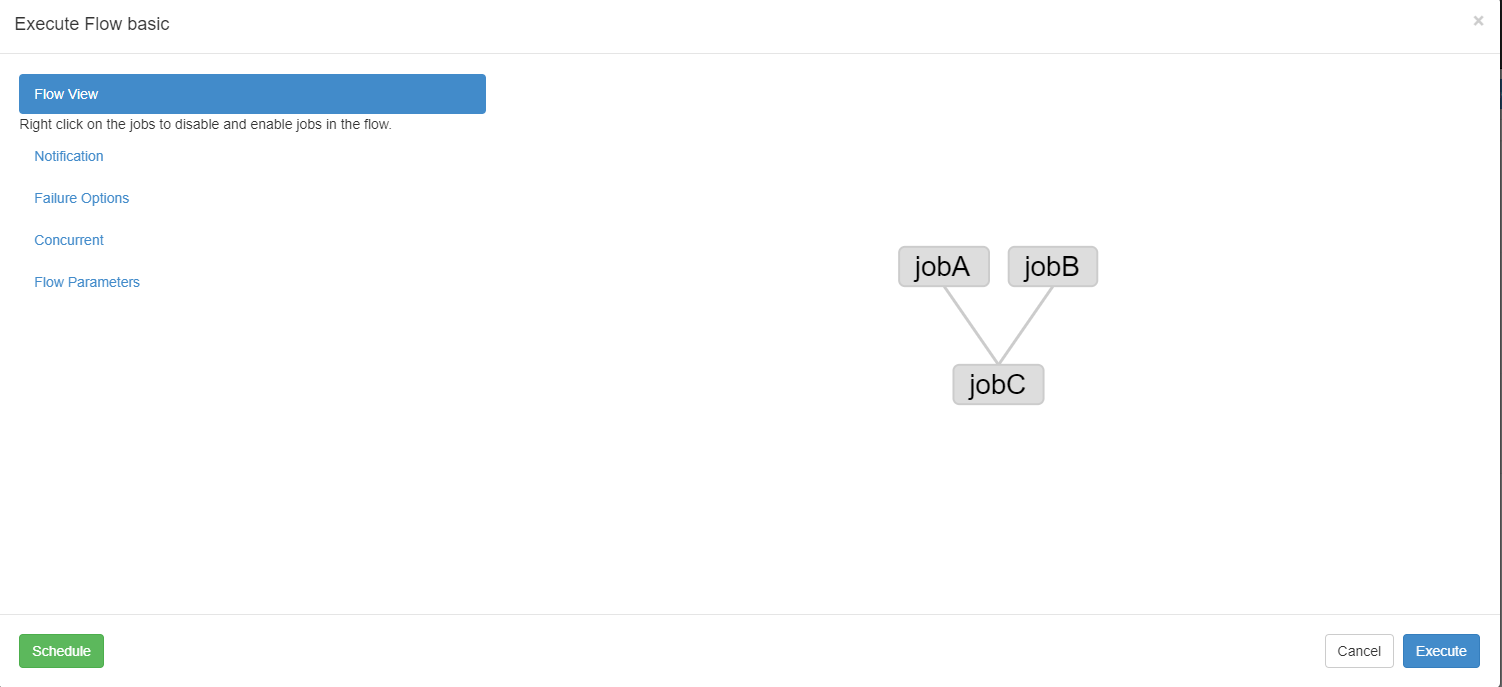

需求：JobA 和 JobB 执行完了，才能执行 JobC
具体步骤：
- 修改 basic.flow 为如下内容
```shell
nodes:
- name: jobC
type: command
# jobC 依赖 JobA 和 JobB
dependsOn:
- jobA
- jobB
config:
command: echo "I’m JobC"
- name: jobA
type: command
config:
command: echo "I’m JobA"
- name: jobB
type: command
config:
command: echo "I’m JobB"
```
>s 参数说明：
dependsOn：作业依赖，后面案例中演示
- 将修改后的 basic.flow 和 azkaban.project 压缩成 second.zip 文件

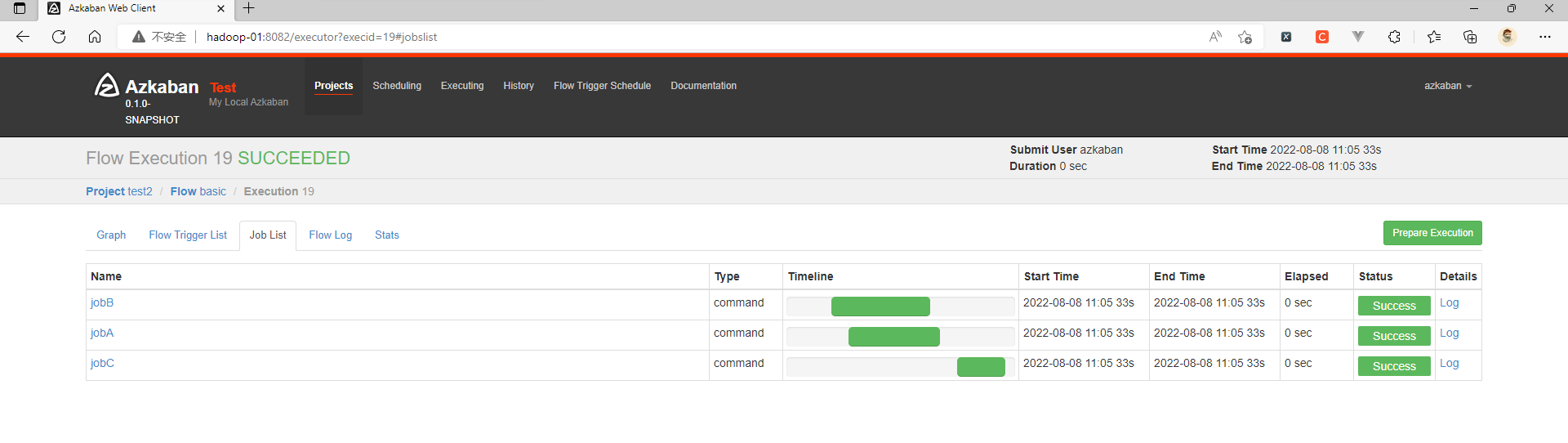

- 重复 `HelloWorld 案例` 后续步骤。
## 自动失败重试案例
需求：如果执行任务失败，需要重试 3 次，重试的时间间隔 10000ms
具体步骤：
- 编译配置流
```shell
nodes:
# 需求：如果执行任务失败，需要重试 3 次，重试的时间间隔 1s
- name: JobA
type: command
config:
command: sh /not_exists.sh
retries: 3
retry.backoff: 1000
```
>s 参数说明：
retries：重试次数
retry.backoff：重试的时间间隔
- 将修改后的 basic.flow 和 azkaban.project 压缩成 three.zip 文件
- 重复 `HelloWorld 案例` 后续步骤。

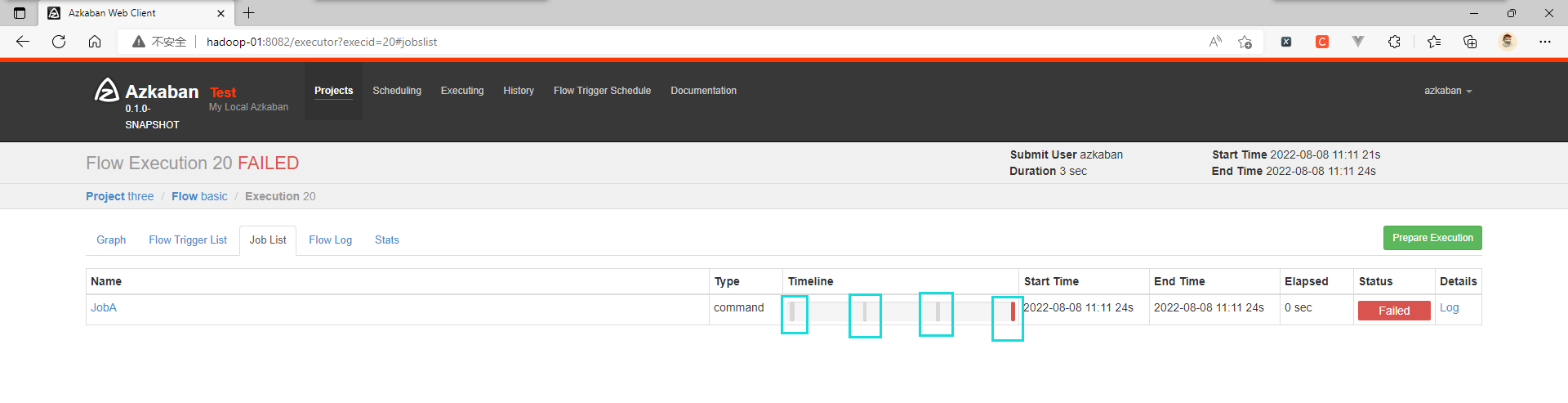

- 执行并观察到一次失败+三次重试

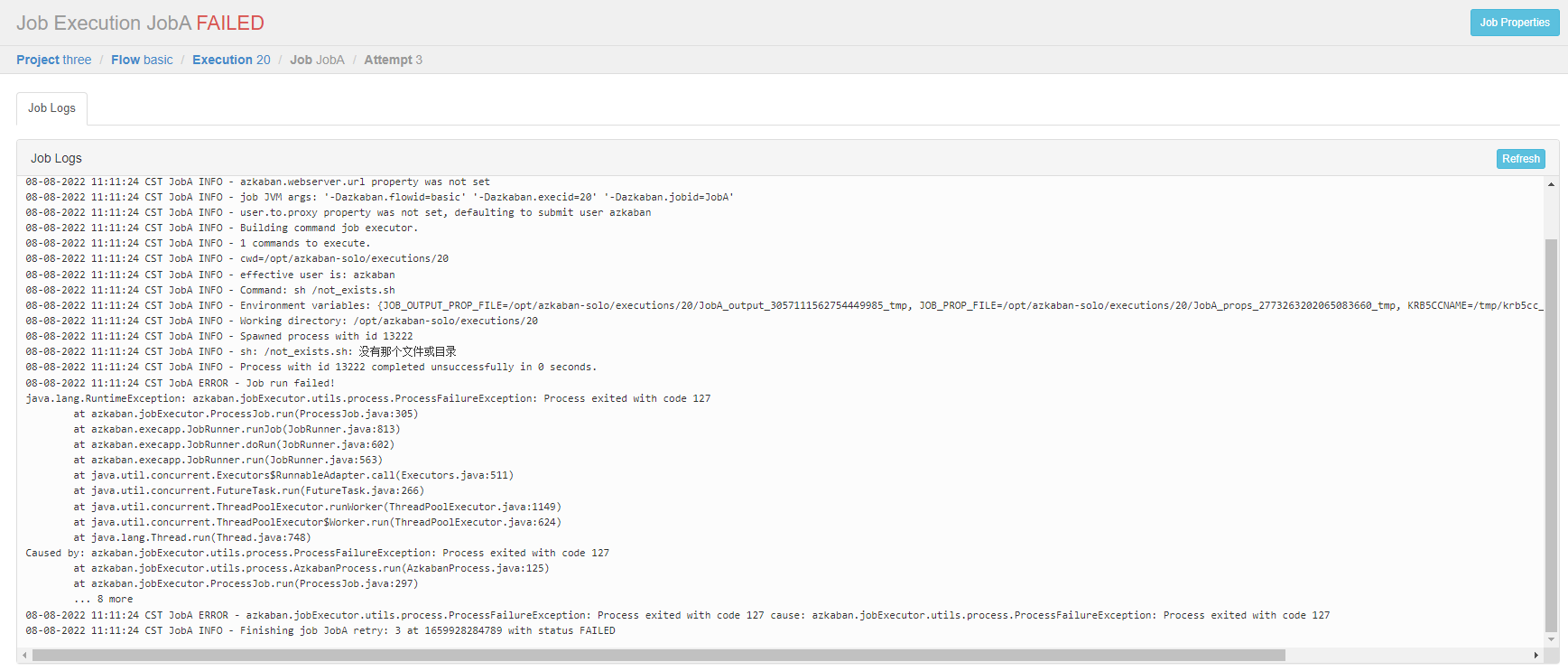

- 也可以点击上图中的 Log，在任务日志中看到，总共执行了 4 次。
- 也可以在 Flow 全局配置中添加任务失败重试配置，此时重试配置会应用到所有 Job。
案例如下：
```shell
config:
# 此时配置会在全局执行
retries: 3
retry.backoff: 10000
nodes:
# 需求：如果执行任务失败，需要重试 3 次，重试的时间间隔 1s
- name: JobA
type: command
```
## 手动失败重试案例
需求：JobA——>JobB（依赖于 A）——>JobC——>JobD——>JobE——>JobF。生产环境，任何 Job 都有可能挂掉，可以根据需求执行想要执行的 Job。
具体步骤：
1）编译配置流
```yaml
nodes:
- name: JobA
type: command
config:
command: echo "This is JobA."
- name: JobB
type: command
dependsOn:
- JobA
config:
command: echo "This is JobB."
- name: JobC
type: command
dependsOn:
- JobB
config:
command: echo "This is JobC."
- name: JobD
type: command
dependsOn:
- JobC
config:
command: echo "This is JobD."
- name: JobE
type: command
dependsOn:
- JobD
config:
command: echo "This is JobE."
- name: JobF
type: command
dependsOn:
- JobE
config:
command: echo "This is JobF.
```
2）将修改后的 basic.flow 和 azkaban.project 压缩成 five.zip 文件

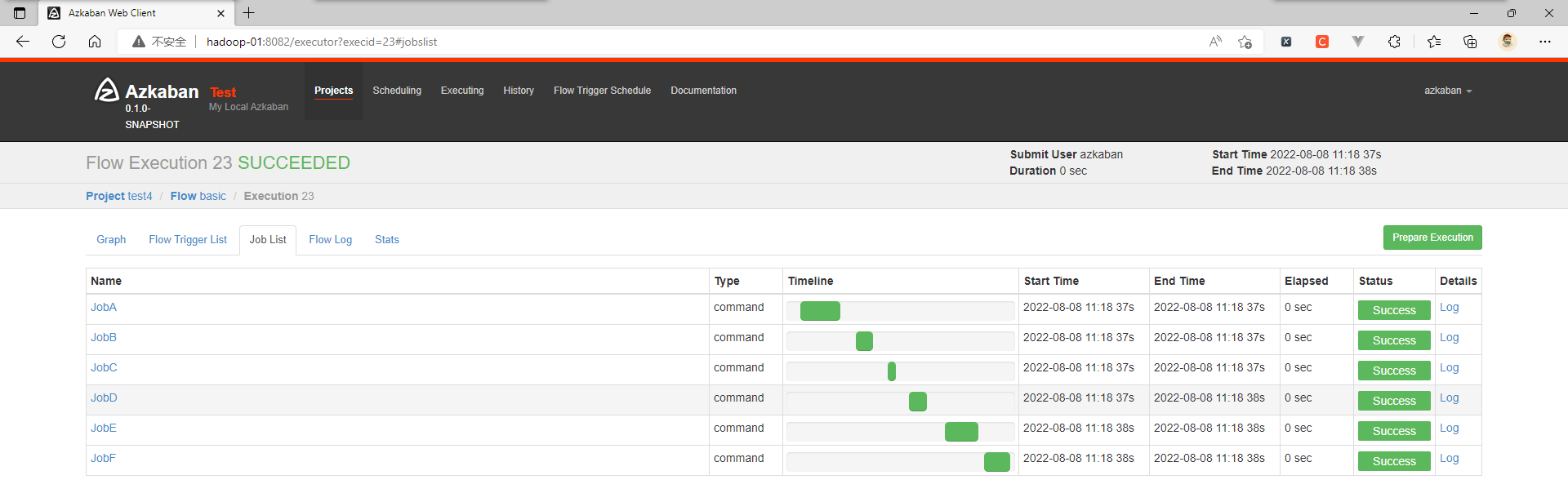

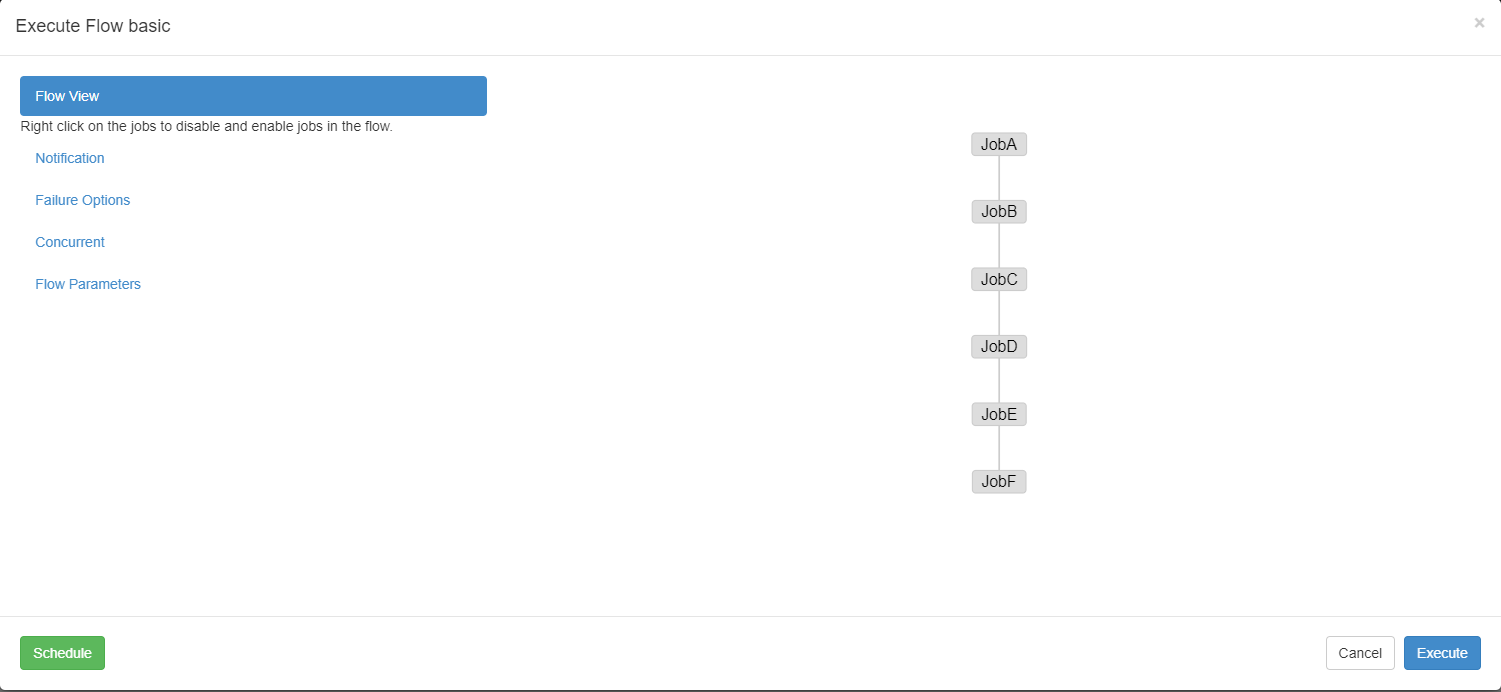

3）重复 HelloWorld案例 后续步骤。

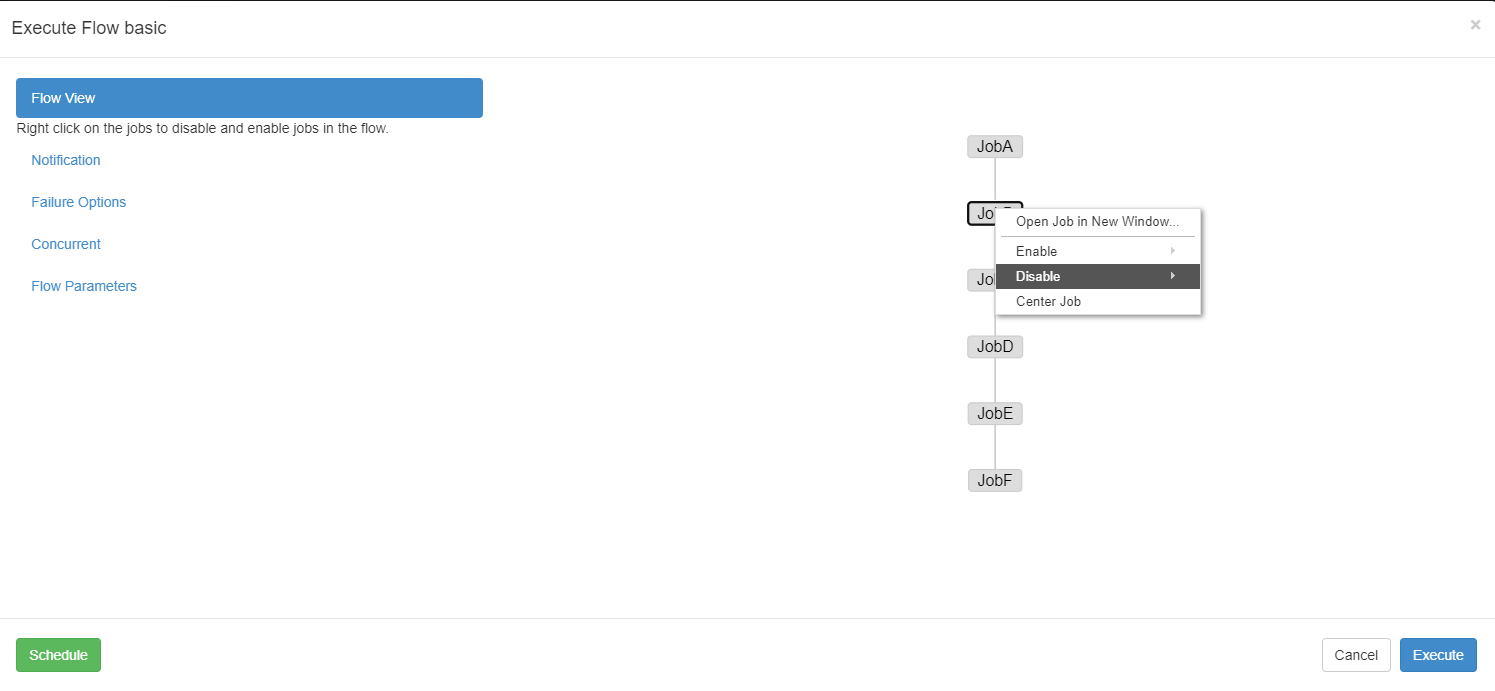

Enable 和 Disable 下面都分别有如下参数：
Parents：该作业的上一个任务
Ancestors：该作业前的所有任务
Children：该作业后的一个任务
Descendents：该作业后的所有任务
Enable All：所有的任务

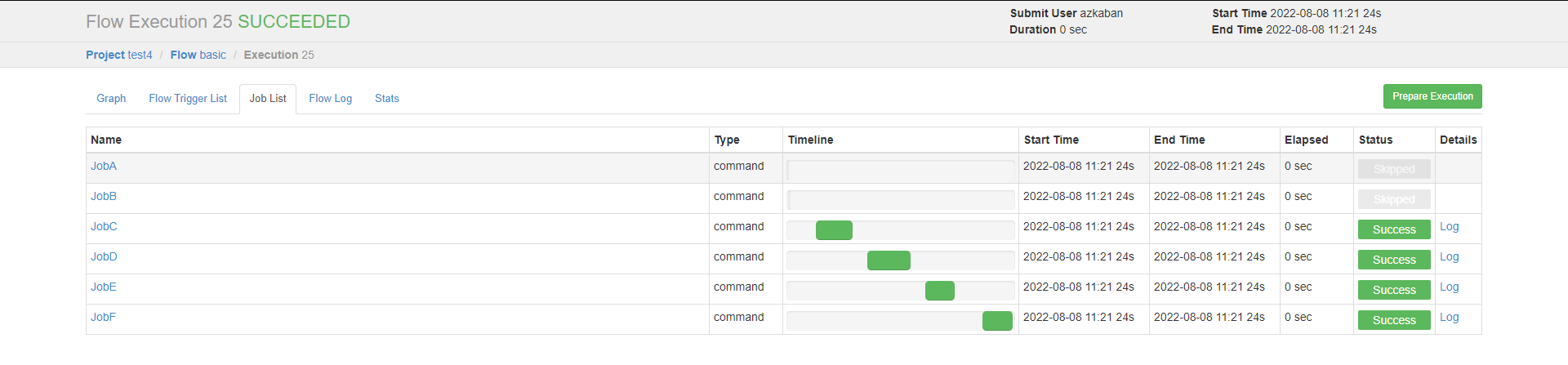

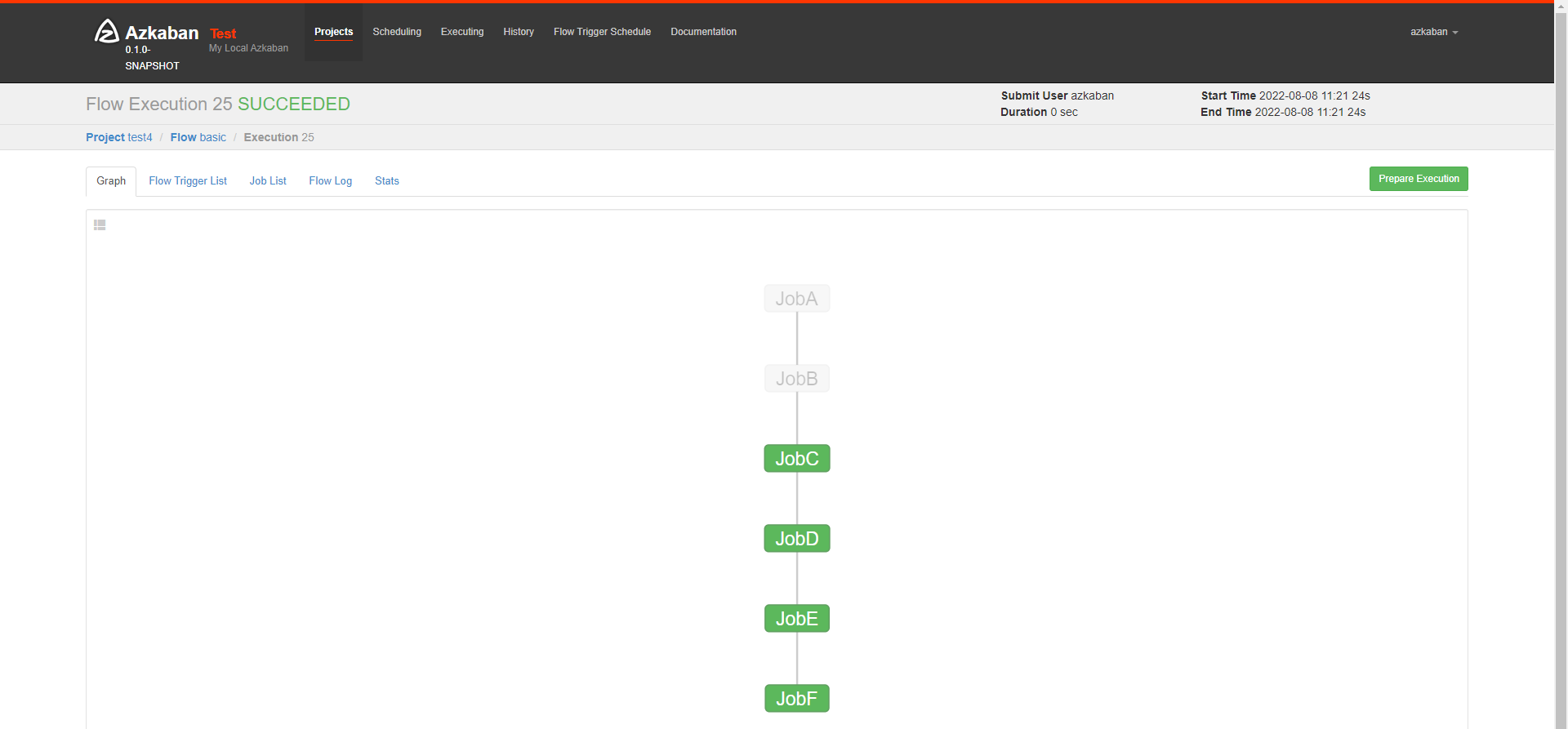

4）可以根据需求选择性执行对应的任务。
关闭先前已执行的
# Azkaban 进阶
## JavaProcess 作业类型案例
JavaProcess 类型可以运行一个自定义主类方法，type 类型为 javaprocess，可用的配置为：
Xms：最小堆
Xmx：最大堆
classpath：类路径
java.class：要运行的 Java 对象，其中必须包含 Main 方法
main.args：main 方法的参数
案例：
1）新建一个 azkaban 的 maven 工程
2）创建包名：com.root
3）创建 AzTest 类
```java
package com.liulike;
public class AzTest {
public static void main(String[] args) {
System.out.println("This is for testing!");
}
}
```
4）打包成 jar 包 azkaban_java.jar
5）新建 testJava.flow，内容如下
```yaml
nodes:
- name: test_java
type: javaprocess
config:
Xms: 96M
Xmx: 200M
java.class: com.liulike.AzTest
```
6）将 Jar 包、flow 文件和 project 文件打包成 javatest.zip

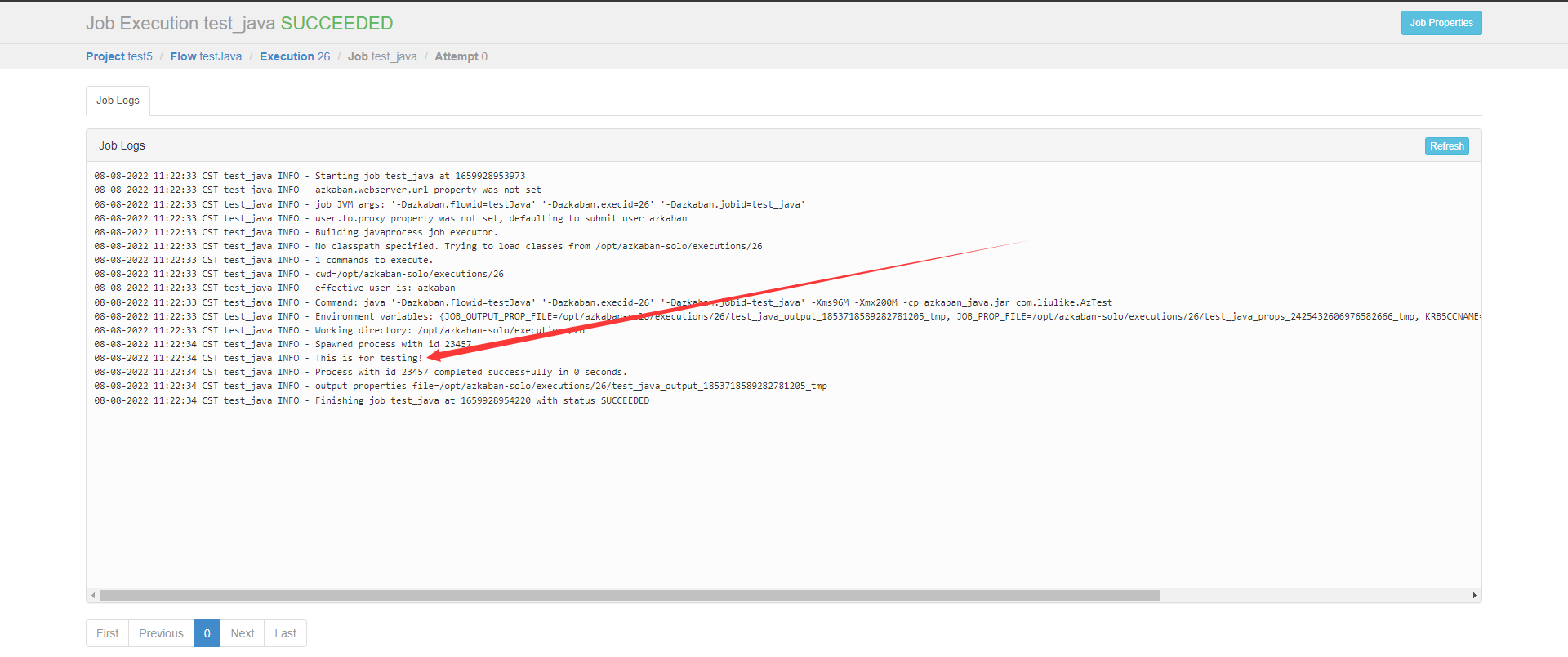

7）创建项目——>上传 javatest.zip ——>执行作业——>观察结果
## 条件工作流案例
条件工作流功能允许用户自定义执行条件来决定是否运行某些Job。条件可以由当前Job
的父 Job 输出的运行时参数构成，也可以使用预定义宏。在这些条件下，用户可以在确定 Job
执行逻辑时获得更大的灵活性，例如，只要父 Job 之一成功，就可以运行当前 Job。
### 运行时参数案例
1）基本原理
（1）父 Job 将参数写入 JOB_OUTPUT_PROP_FILE 环境变量所指向的文件
（2）子 Job 使用 ${jobName:param}来获取父 Job 输出的参数并定义执行条件
2）支持的条件运算符：
（1）== 等于
（2）!= 不等于
（3）> 大于
（4）>= 大于等于
（5）< 小于
（6）<= 小于等于
（7）&& 与
（8）|| 或
（9）! 非
3）案例：
需求：
JobA 执行一个 shell 脚本。
JobB 执行一个 shell 脚本，但 JobB 不需要每天都执行，而只需要每个周一执行。
（1）新建 JobA.sh
```shell
#!/bin/bash
echo "do JobA"
wk=`date +%w`
echo "{\"wk\":$wk}" > $JOB_OUTPUT_PROP_FILE
```
（2）新建 JobB.sh
```shell
#!/bin/bash
echo "do JobB"
```
（3）新建 condition.flow
```yaml
nodes:
- name: JobA
type: command
config:
command: sh JobA.sh
- name: JobB
type: command
dependsOn:
- JobA
config:
command: sh JobB.sh
condition: ${JobA:wk} == 1
```
（4）将 JobA.sh、JobB.sh、condition.flow 和 azkaban.project 打包成 condition.zip

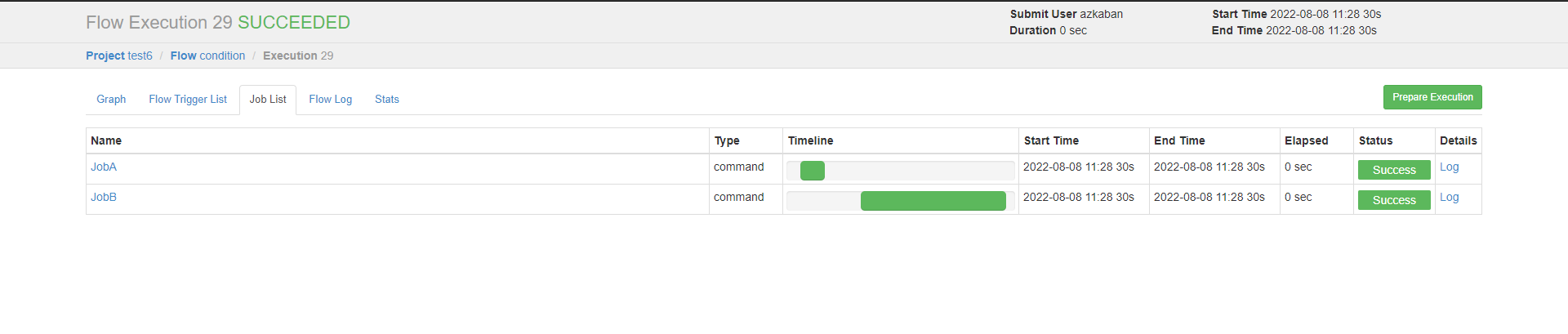

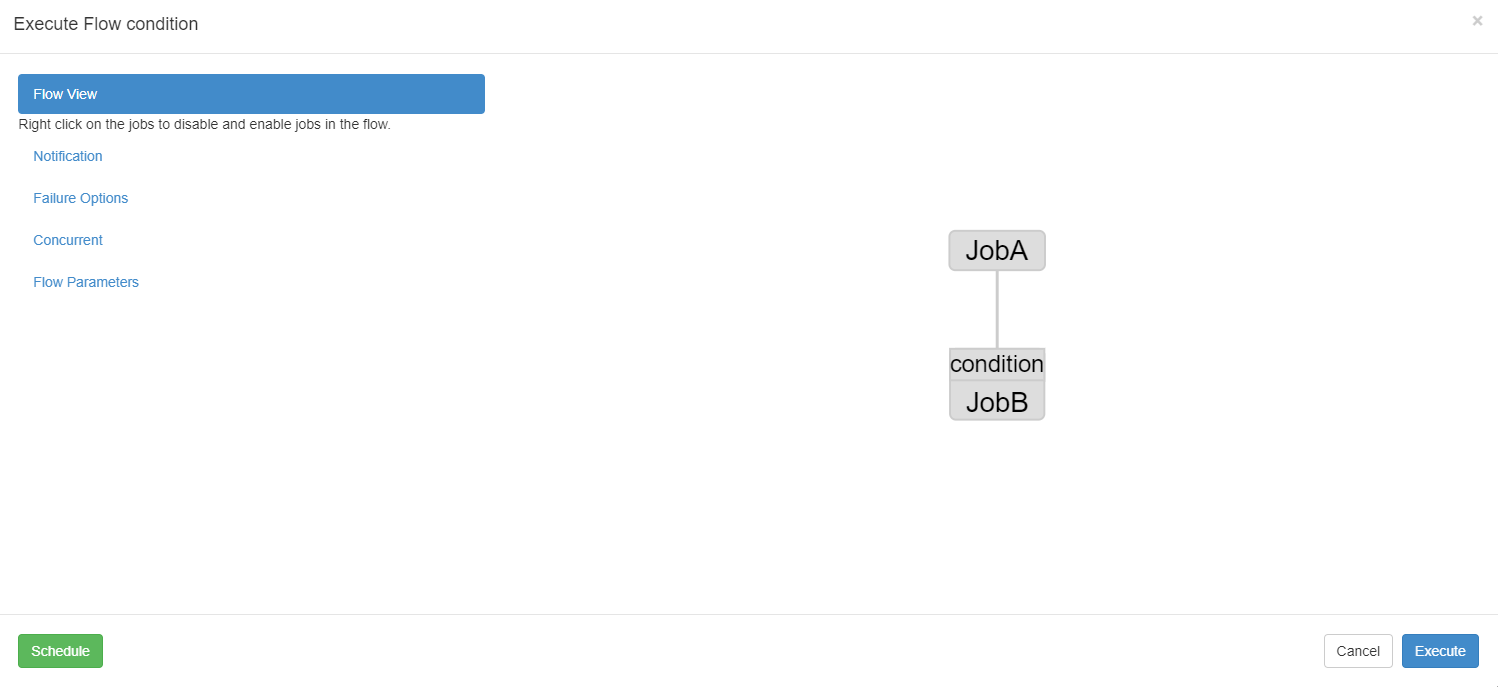

（5）创建 condition 项目——>上传 condition.zip 文件——>执行作业——>观察结果
（6）按照我们设定的条件，JobB 会根据当日日期决定是否执行。

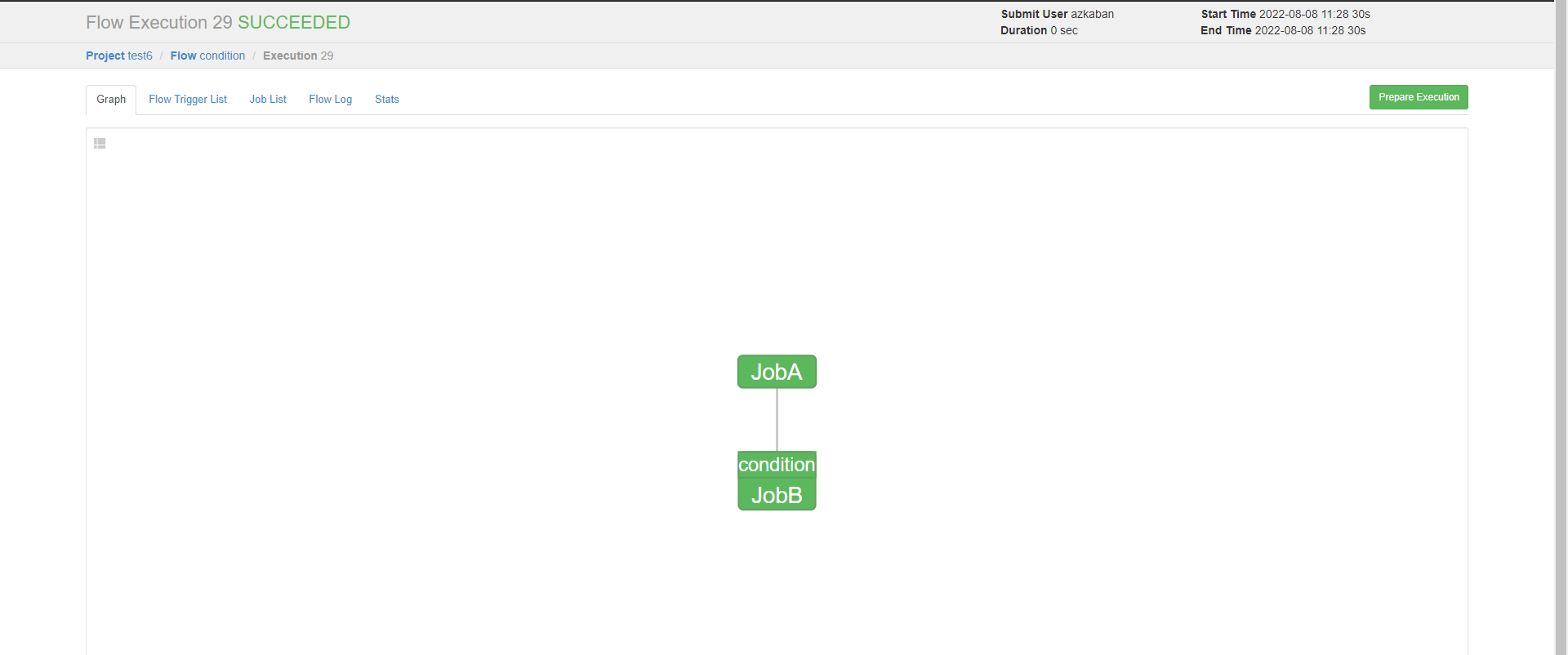

如果正好是星期一：

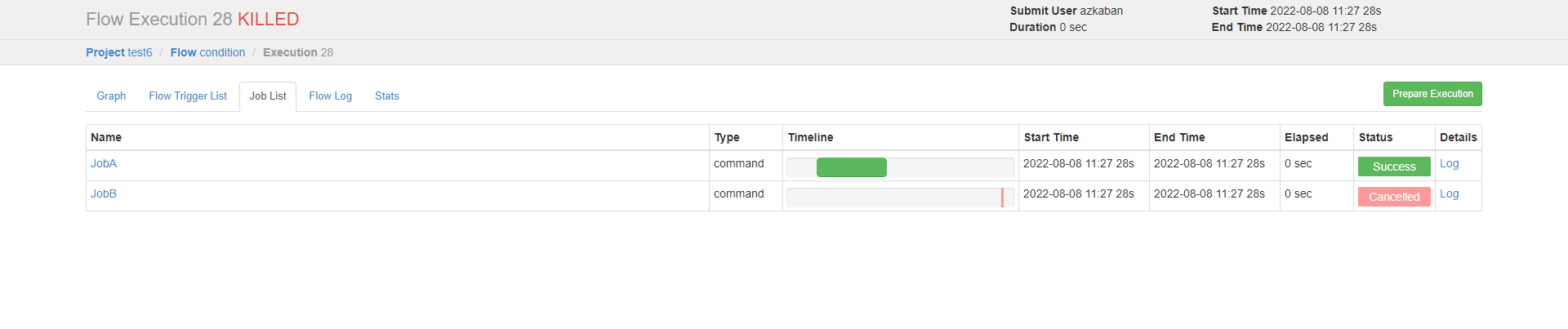

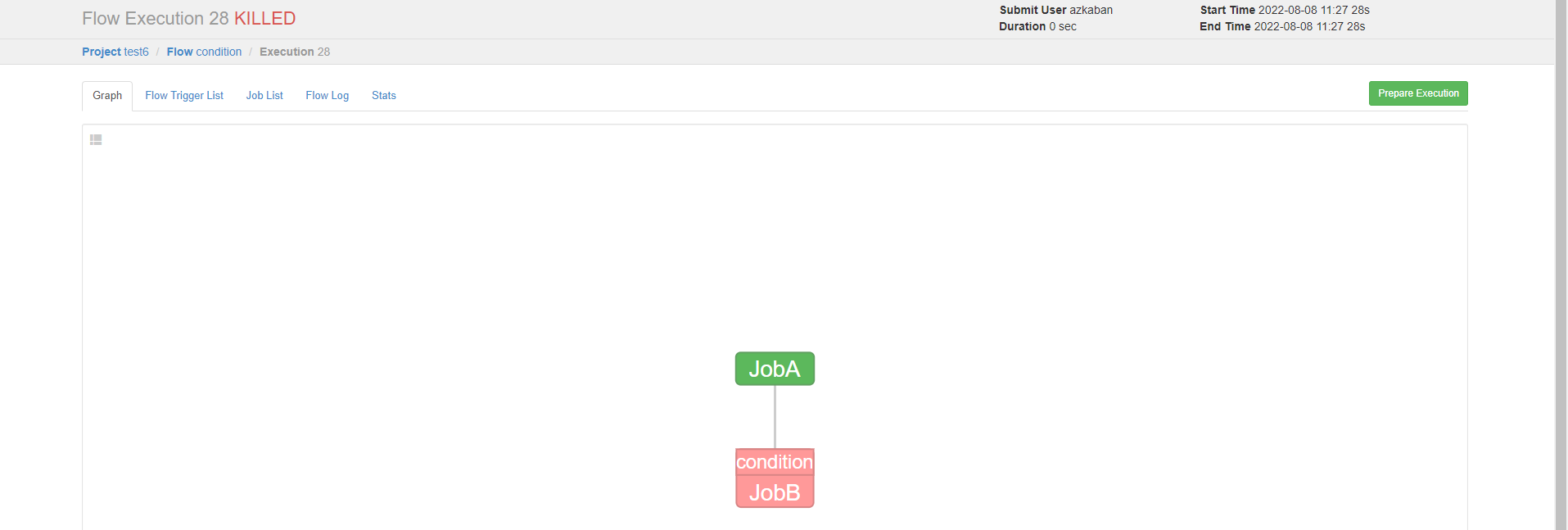

如果不是星期一：
### 预定义宏案例
Azkaban 中预置了几个特殊的判断条件，称为预定义宏。
预定义宏会根据所有父 Job 的完成情况进行判断，再决定是否执行。可用的预定义宏如下：
（1）all_success: 表示父 Job 全部成功才执行(默认)
（2）all_done：表示父 Job 全部完成才执行
（3）all_failed：表示父 Job 全部失败才执行
（4）one_success：表示父 Job 至少一个成功才执行
（5）one_failed：表示父 Job 至少一个失败才执行
1）案例
需求：
JobA 执行一个 shell 脚本
JobB 执行一个 shell 脚本
JobC 执行一个 shell 脚本，要求 JobA、JobB 中有一个成功即可执行
（1）新建 JobA.sh
```shell
#!/bin/bash
echo "do JobA"
```
（2）新建 JobC.sh
```shell
#!/bin/bash
echo "do JobC"
```
（3）新建 macro.flow
```yaml
nodes:
- name: JobA
type: command
config:
command: sh JobA.sh
- name: JobB
type: command
config:
command: sh JobB.sh
- name: JobC
type: command
dependsOn:
- JobA
- JobB
config:
command: sh JobC.sh
condition: one_success
```
（4）JobA.sh、JobC.sh、macro.flow、azkaban.project 文件，打包成 macro.zip。
>d 注意：没有 JobB.sh

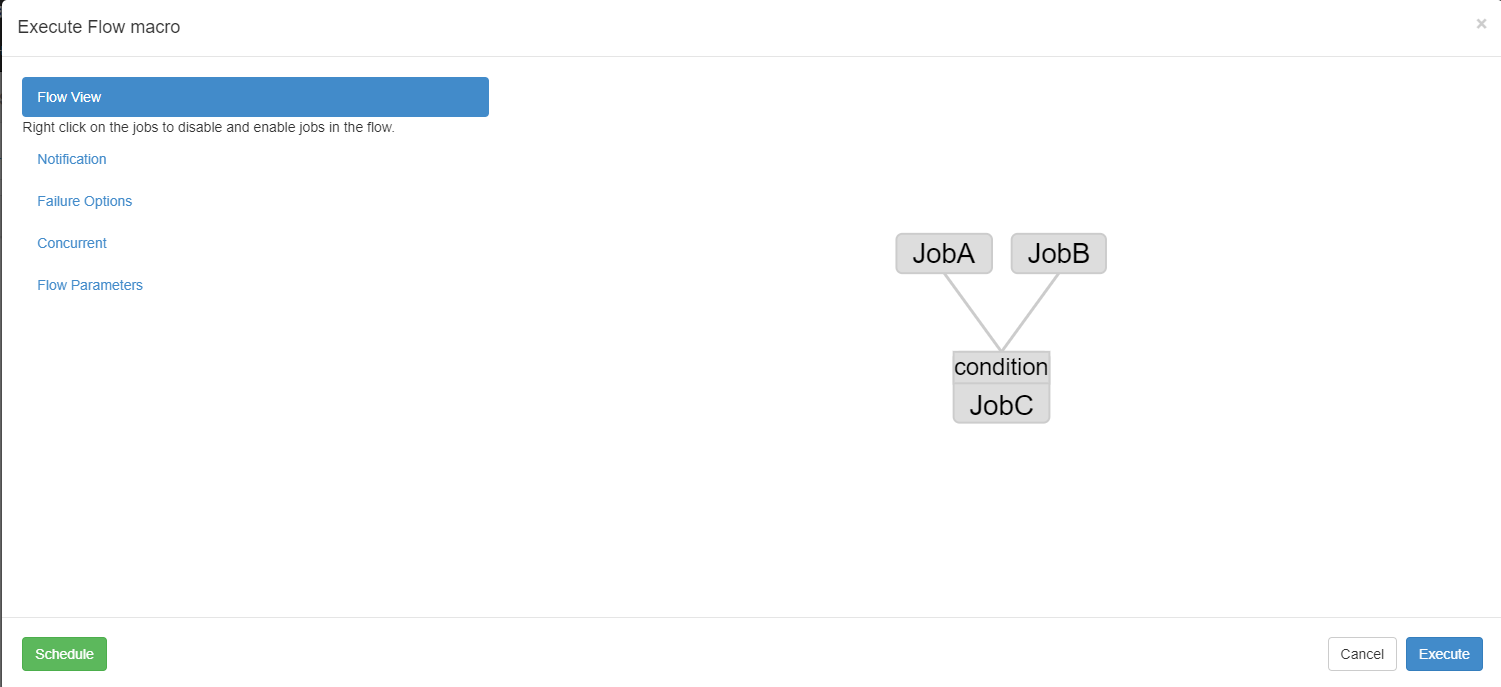

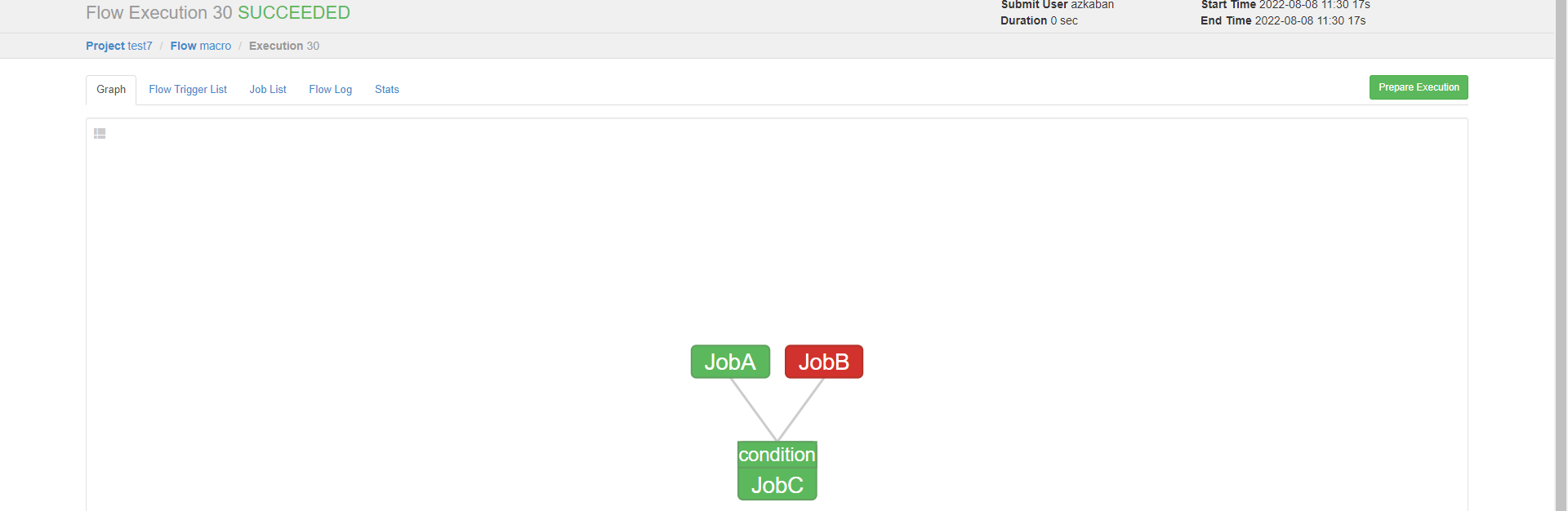

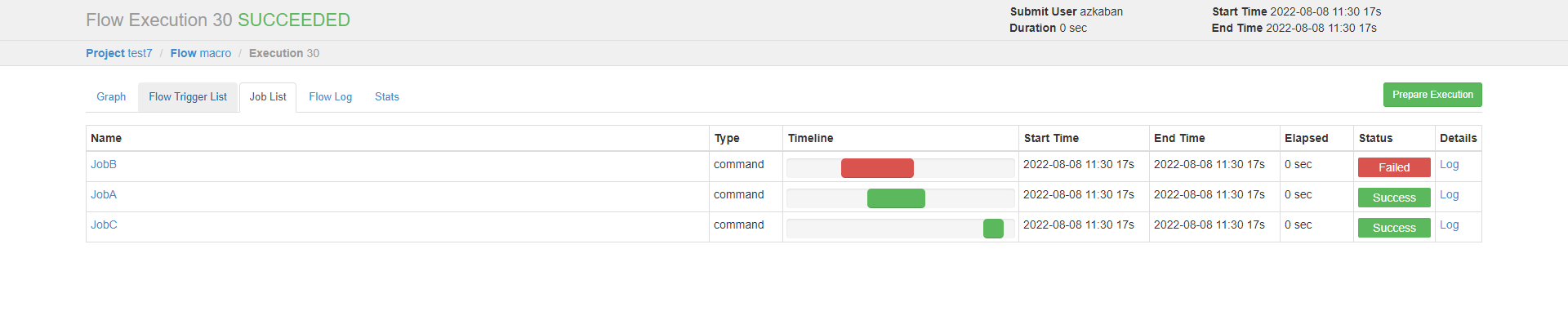

（5）创建 macro 项目——>上传 macro.zip 文件——>执行作业——>观察结果
## 定时执行案例
需求：JobA 每间隔 1 分钟执行一次；
具体步骤：

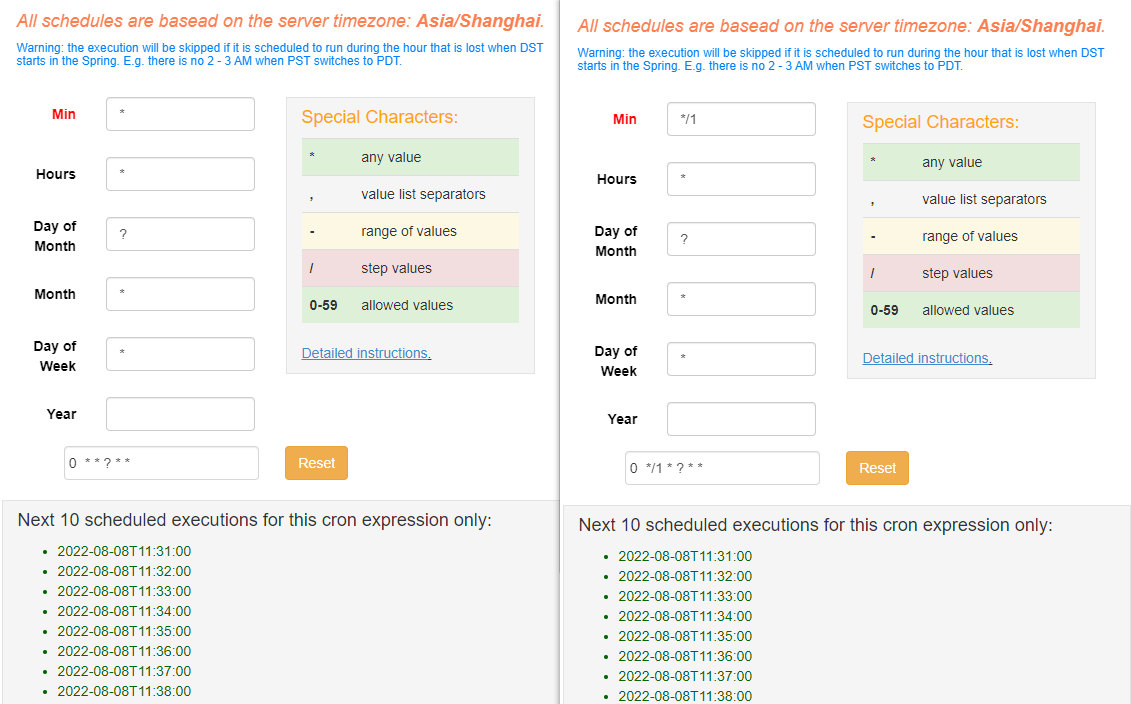

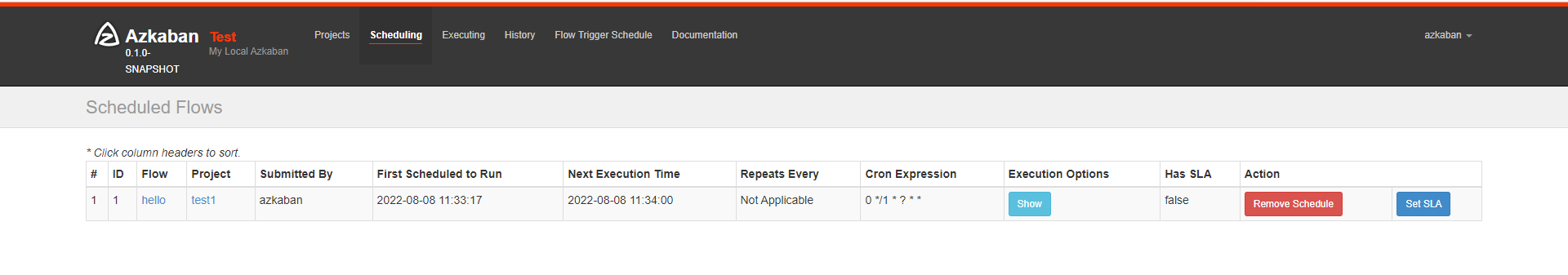

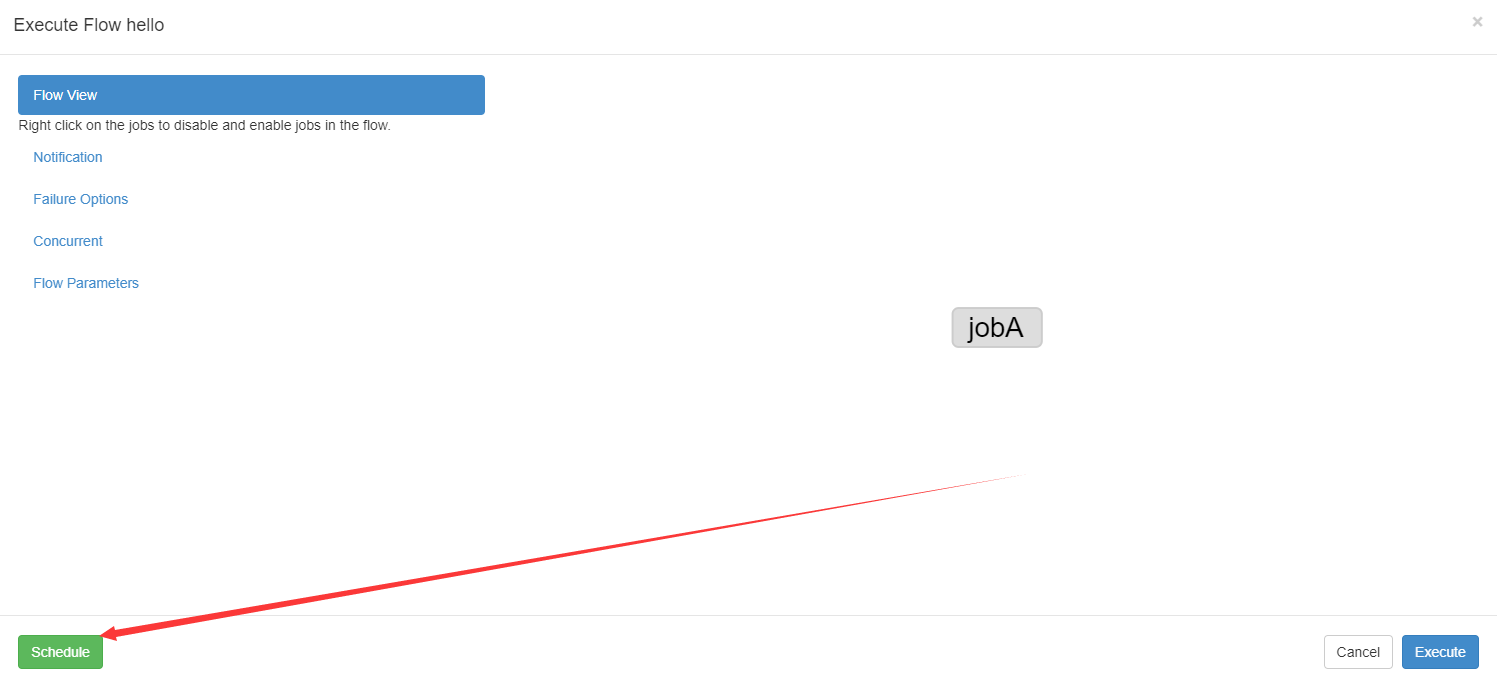

1）Azkaban 可以定时执行工作流。在执行工作流时候，选择左下角 Schedule
2）右上角注意时区是上海，然后在左面填写具体执行事件，填写的方法和 crontab 配置定时任务规则一致。

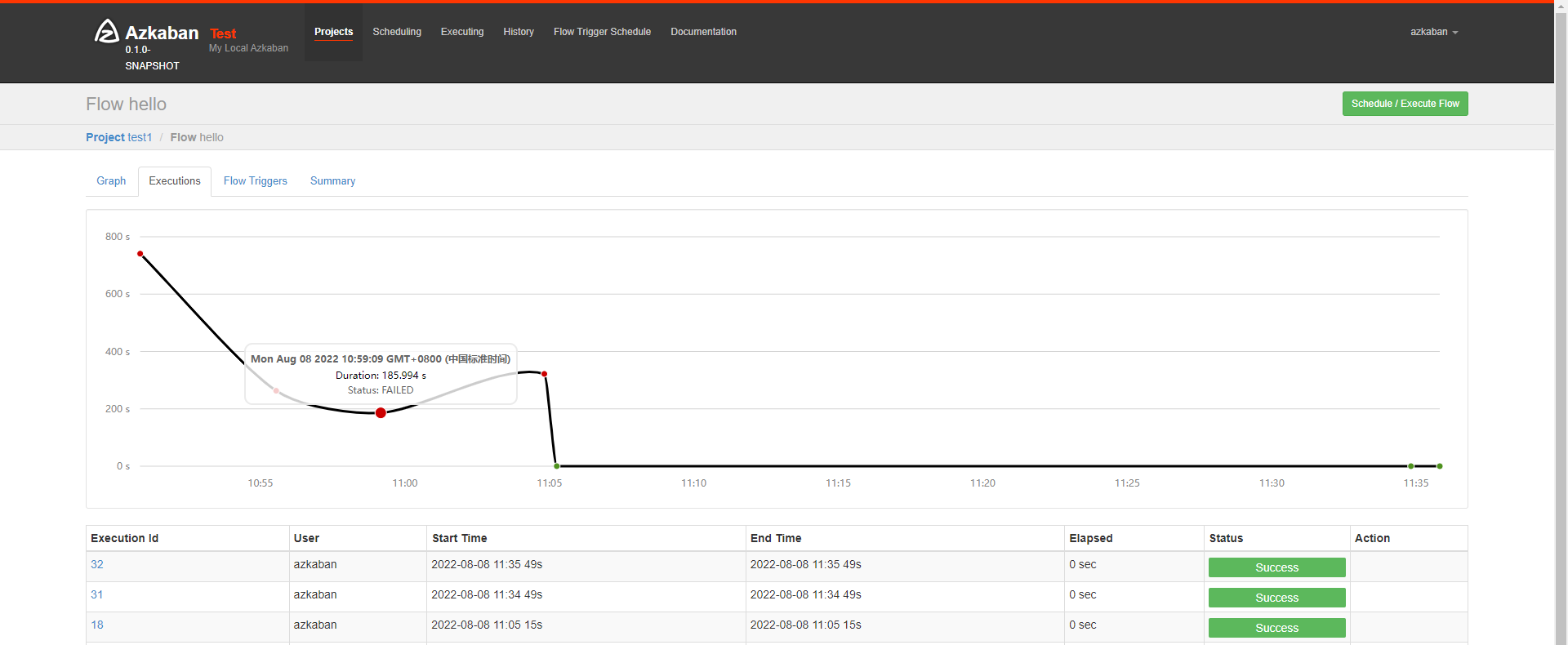

3）观察结果

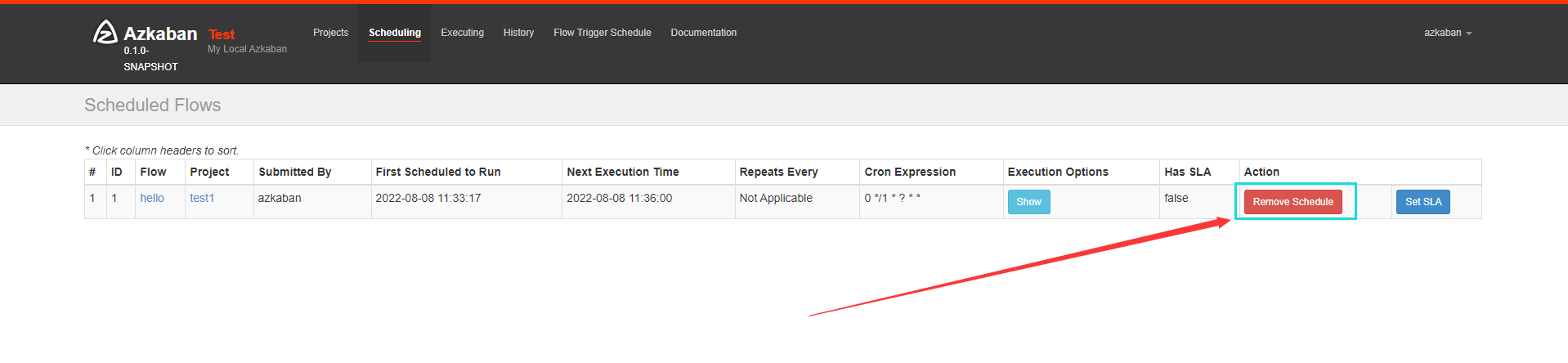

4）删除定时调度
点击 remove Schedule 即可删除当前任务的调度规则。
## 邮件报警案例
### 注册邮箱

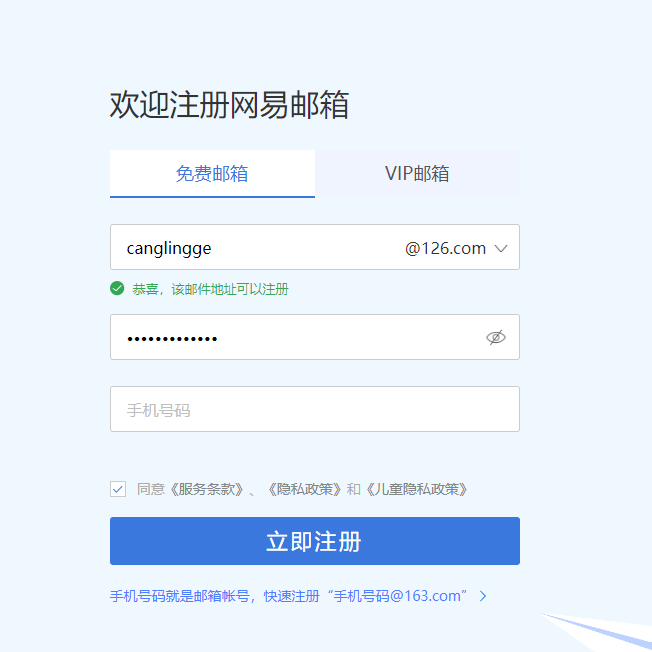

1）申请注册一个 126 邮箱

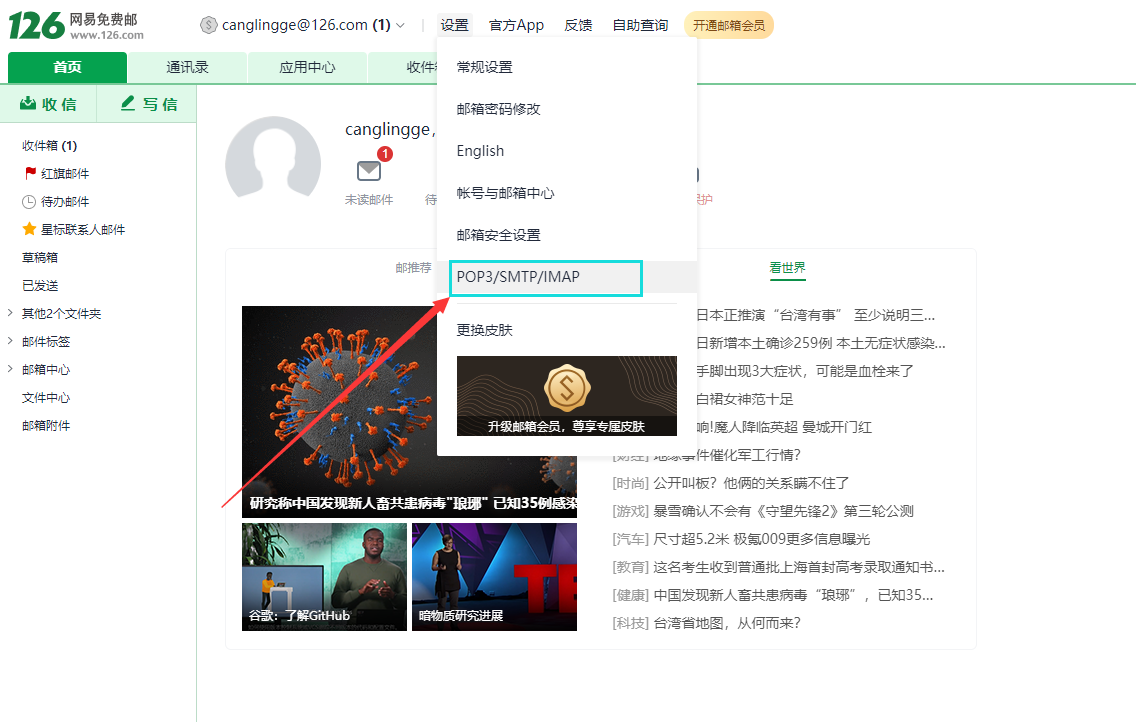

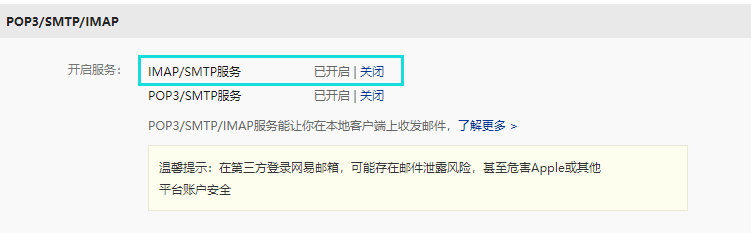

2）点击设置——>POP3/SMTP/IMAP

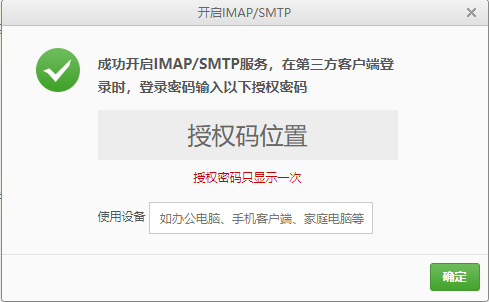

3）开启 SMTP 服务
4）一定要记住授权码
### 默认邮件报警案例

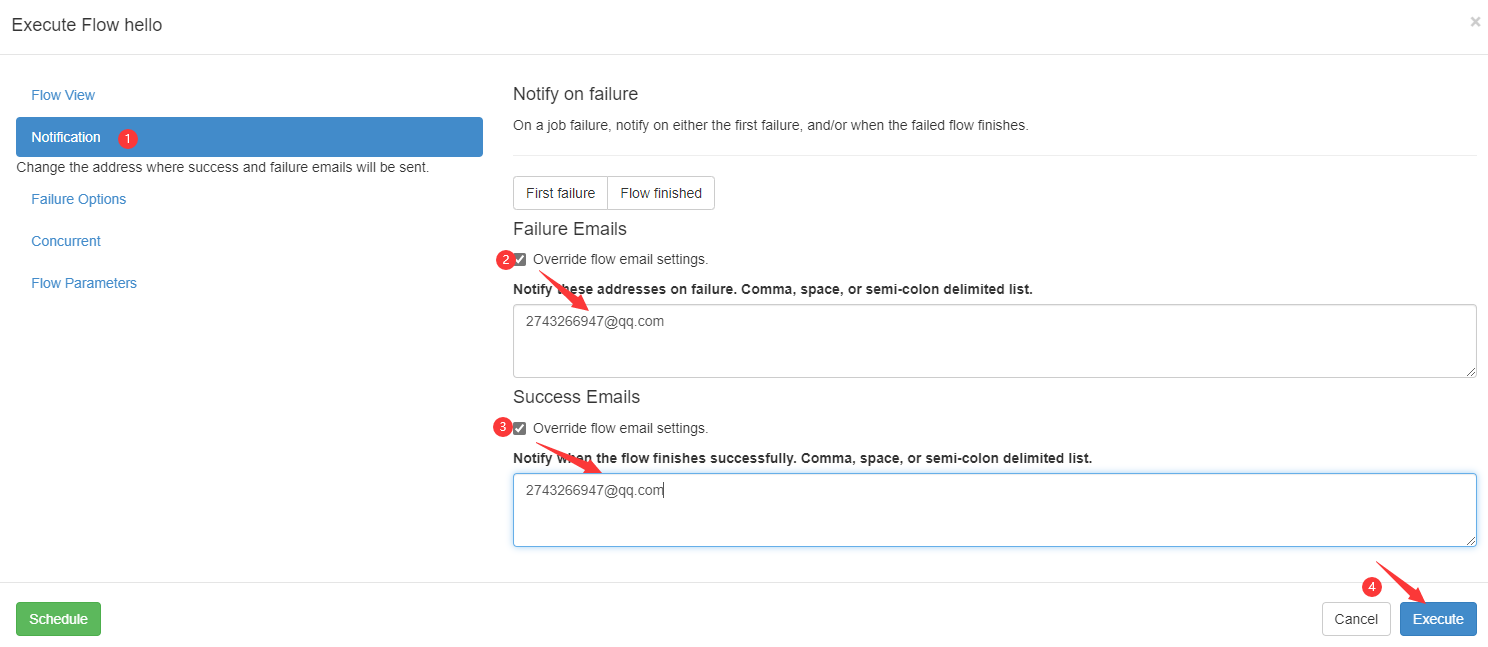

Azkaban 默认支持通过邮件对失败的任务进行报警，配置方法如下：
1 ） 在azkaban-web节点hadoop-01上，编辑 /opt/azkaban-web/conf/azkaban.properties，修改如下内容
```shell
[root@hadoop-01 azkaban-web]$ vi /opt/azkaban-web/conf/azkaban.properties
```
添加如下内容：
#这里设置邮件发送服务器，需要 申请邮箱，切开通 stmp 服务，以下只是例子
```shell
mail.sender=root@126.com
mail.host=smtp.126.com
mail.user=root@126.com
mail.password=用邮箱的授权码
```
2）保存并重启 web-server
```shell
[root@hadoop-01 azkaban-web]$ bin/shutdown-web.sh
[root@hadoop-01 azkaban-web]$ bin/start-web.sh
```
3）编辑 basic.flow
```yaml
nodes:
- name: jobA
type: command
config:
command: echo "This is an email test."
```
4）将 azkaban.project 和 basic.flow 压缩成 email.zip
5）创建工程——>上传文件——>执行作业——>查看结果
## 电话报警案例
### 第三方告警平台集成
有时任务执行失败后邮件报警接收不及时，因此可能需要其他报警方式，比如电话报警。
如有类似需求，可与第三方告警平台进行集成，例如睿象云。

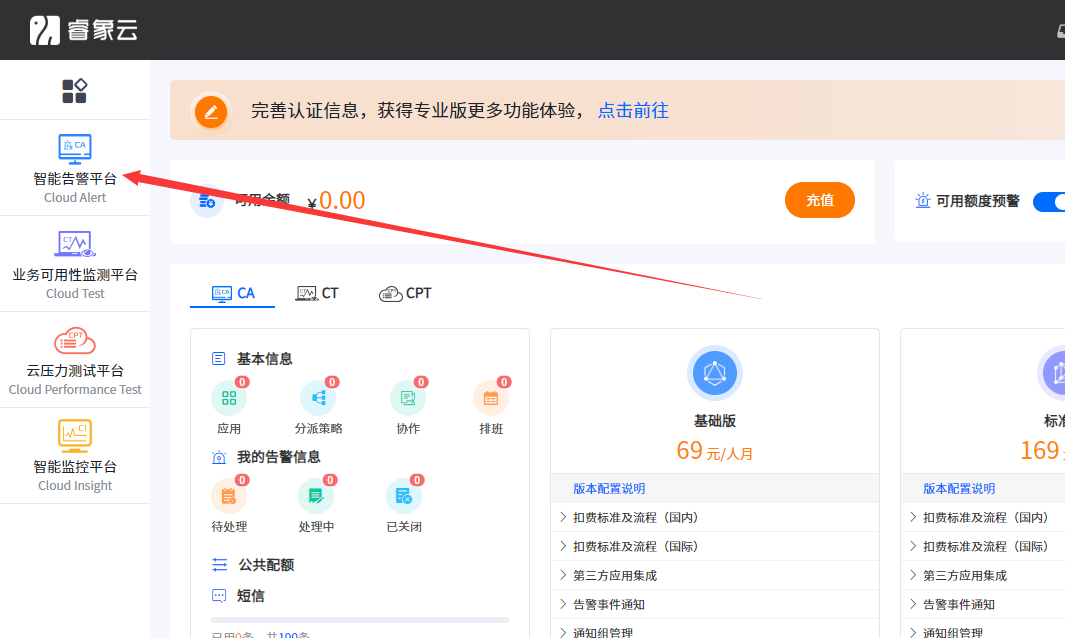

1）进入睿象云官网注册账号并登录
官网地址：[https://www.aiops.com/](https://www.aiops.com/)

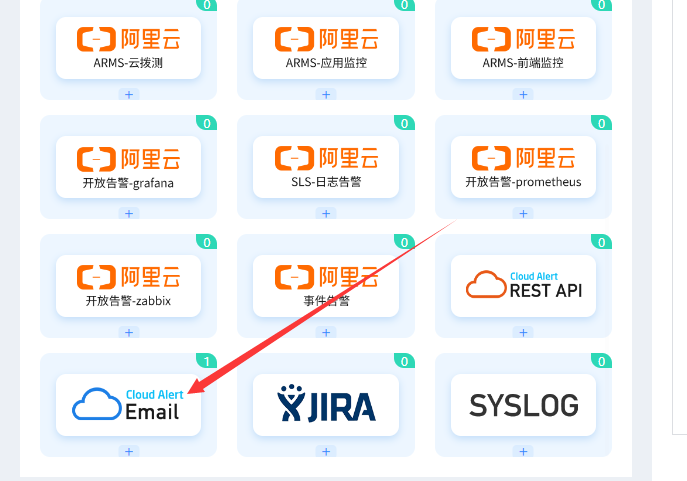

2）集成告警平台，使用 Email 集成
3）获取邮箱地址，后边需将报警信息发送至该邮箱

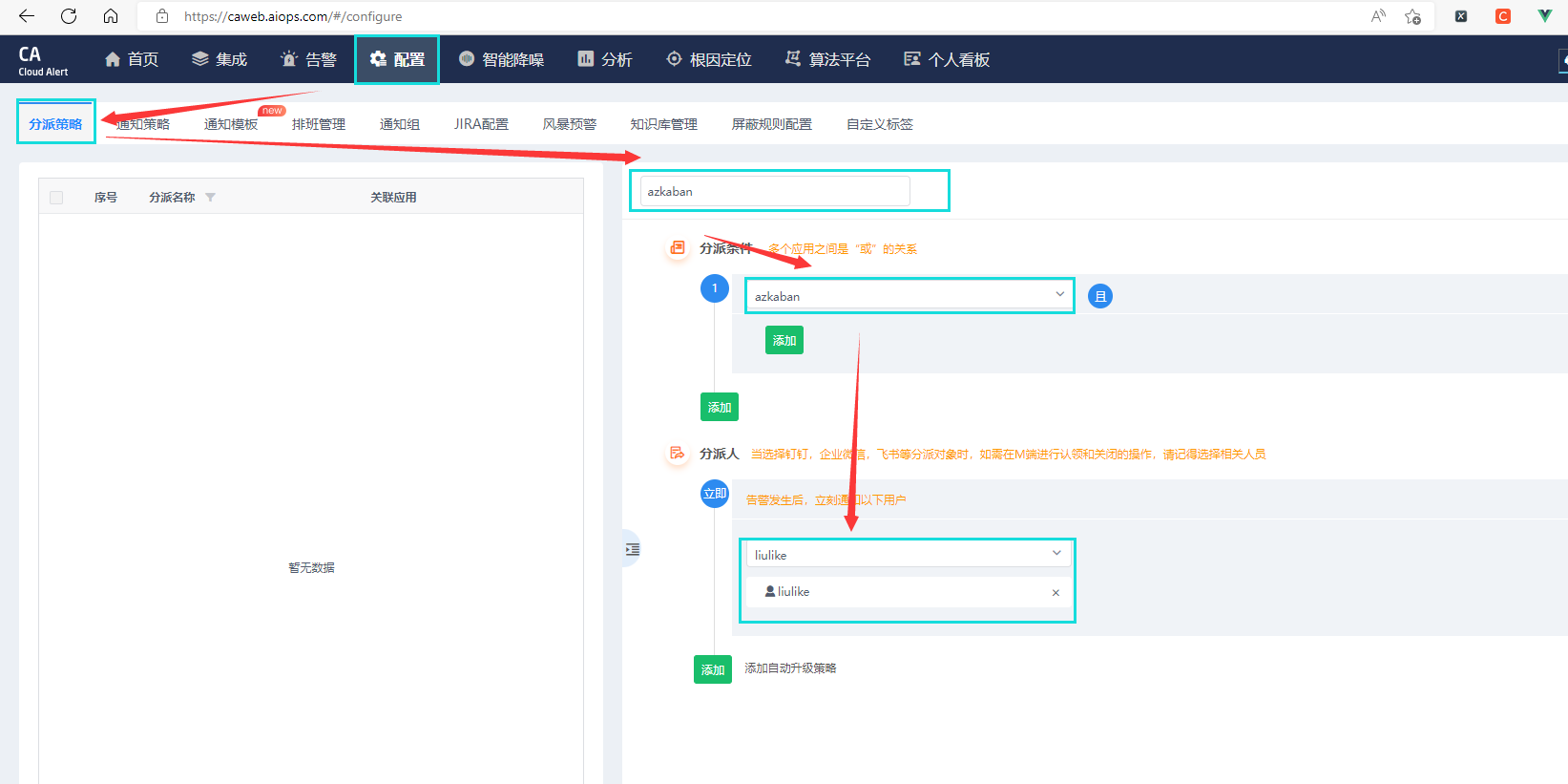

4）配置分派策略
5）配置通知策略
### 测试
执行上一个邮件通知的案例，将通知对象改为刚刚集成第三方平台时获取的邮箱。
## Azkaban 多 Executor 模式注意事项
Azkaban 多 Executor 模式是指，在集群中多个节点部署 Executor。在这种模式下，
Azkaban web Server 会根据策略，选取其中一个 Executor 去执行任务。
为确保所选的 Executor 能够准确的执行任务，我们须在以下两种方案任选其一，推荐使
用方案二。
方案一：指定特定的 Executor（hadoop-01）去执行任务。
1）在 MySQL 中 azkaban 数据库 executors 表中，查询 hadoop-01 上的 Executor 的 id。
2）在执行工作流程时加入 useExecutor 属性，如下
方案二：在 Executor 所在所有节点部署任务所需脚本和应用。
# 参考资料
## Azkaban 完整配置
见官网文档：https://azkaban.readthedocs.io/en/latest/configuration.html
## 可能遇见的错误
```shell
08-08-2022 10:38:29 CST jobA INFO - Cannot request memory (Xms 0 kb, Xmx 0 kb) from system for job jobA, sleep for 60 secs and retry, attempt 1 of 720
```
解决：
在azkaban的根目录下的plugins/jobtypes/目录下的commonprivate.properties文件内末尾加上`memCheck.enabled=false`重启即可
