LuatOS-HMI硬件方案简介
# 硬件方案简介
金牛座开发板上的LuatOS-HMI的模组是基于紫光展锐8910平台开发的支持人机界面开发的蜂窝大屏模组Air722UG-NMM，所以LuatOS-HMI的模组其本身也是一款Cat.1模组。由于内存限制，目前最大分辨率只支持到800 * 480。8910本身支持MIPI接口，理论上，只要分辨率不超过800 * 480的所有MIPI接口屏都支持。考虑到市面上MIPI接口的屏不太好找，合宙已通过[RGB转MIPI](https://doc.openluat.com/wiki/21?wiki_page_id=2772)的方式支持RGB接口屏。屏幕可以从合宙采购或者通过自己已有的渠道采购都可以。
如大家所熟知，8910的资源本身是很丰富的，为了充分利用8910的资源，LuatOS-HMI延用LuatOS-Air的二次开发框架，提供了丰富的外设接口，LuatOS-HMI模组既是HMI，也是modem，也是MCU。
LuatOS-HMI硬件方案的特点简要概括为以下几点：
- 既是Cat.1模块，又是主控MCU能直接驱动显示屏。
- 显示屏支持MIPI和RGB接口。
- 分辨率最大支持800＊480，更大分辨率的支持正在研发中*。
- 支持电容式触摸和电阻式触摸。
- 比安卓屏方案成本节省三分之一。
- 支持LuatOS二次开发，支持丰富的外设，如UART、GPIO、I2C、SPI、USB、SD卡、SIM卡、喇叭、蜂鸣器等。
# 蜂窝大屏模组介绍
## Air722UG-NMM

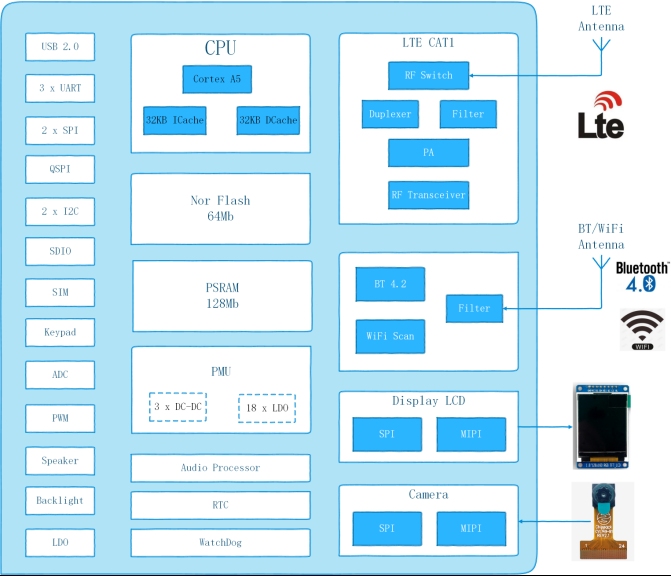

Air722UG-NMM是采用紫光展锐UIS8910DM针对蜂窝通信+GUI应用需求专门定制的一款蜂窝大屏模组，其特点如下：
- CPU：双核Cortex-A5，500MHz，PSRAM 128Mb，Nor Flash 64Mb
- 模组尺寸：19.6 * 21.8 * 82.5mm
- LCD接口：MIPI
- 分辨率：最大支持800 * 480
- 触摸支持：电容触摸，电阻触摸
- 通信能力：Cat.1上行5Mbps，下行10Mbps
- 支持频段：LTE-FDD： B1/B3/B5/B8 ，LTE-TDD： B34/B38/B39/B40/B41，国内4G全网通
- 外设能力：3个UART，28个GPIO，4个12bit ADC，支持IIC/SPI/PCM/PWM
- SIM卡：无内置贴片SIM 卡
- 封装：LGA封装，110个SMT焊盘管脚
- VBAT供电：3.3到4.3V，典型3.8V
- 开发方式：LuatOS二次开发
## 更多蜂窝大屏模组正在进行中*
# 开发板介绍

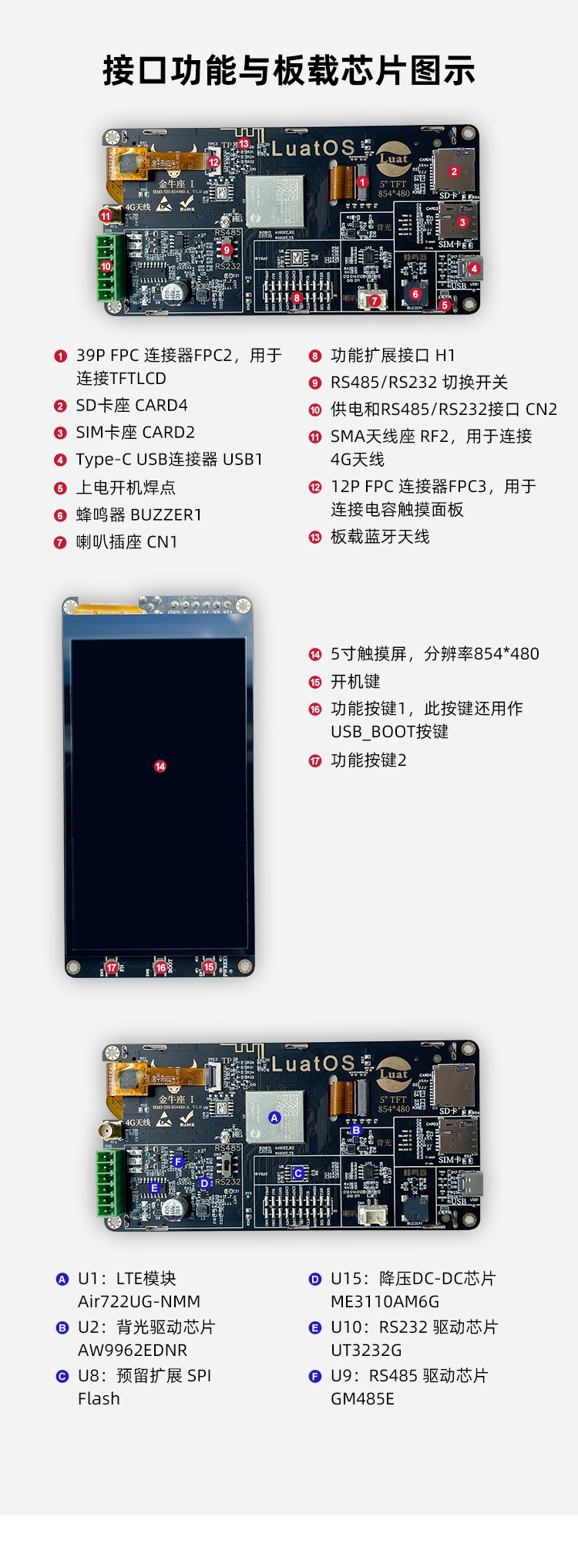

## 5寸金牛座开发板介绍
# 硬件资料
## 5寸金牛座开发板相关资料
[模块硬件资料](https://hmi.wiki.luatos.com/doc/65042949/e6zPC3k9/qaOKbNUC)
[开发板硬件资料](https://hmi.wiki.luatos.com/doc/65042949/e6zPC3k9/NJ8C9ooY)
[开发板使用说明](https://hmi.wiki.luatos.com/doc/65042949/e6zPC3k9/FNqHkREp)
[硬件设计指南](https://hmi.wiki.luatos.com/doc/65042949/e6zPC3k9/VhFj8aDF)
