2.3 逻辑结构设计
2.2.1 系统模型
- 用户表存放系统用户账号密码等信息：

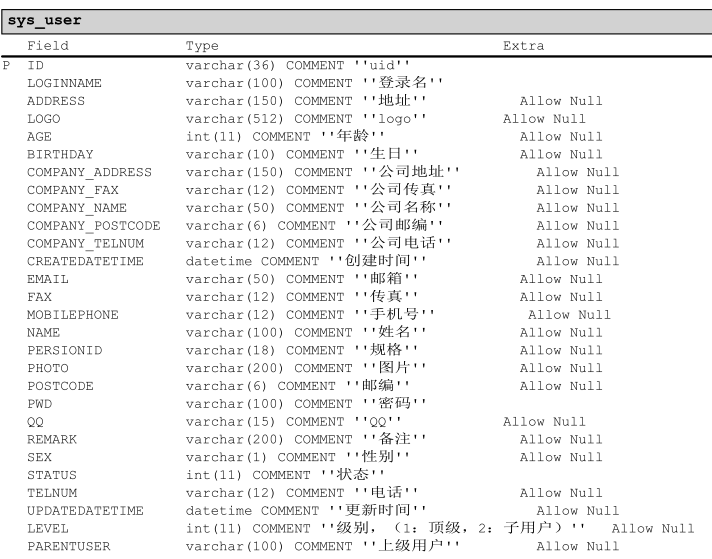

- 表 sys_user的结构：
- 角色表存储角色名称图标：

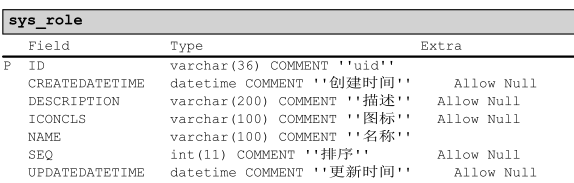

- 表 sys_role的结构：
- 用户-角色表存放用户与角色对应关系：

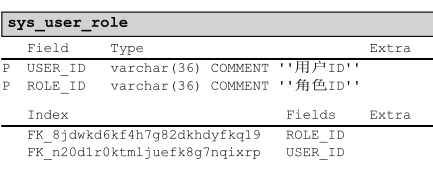

- 表 sys_user_role的结构：
- 组织表存放组织编码名称：

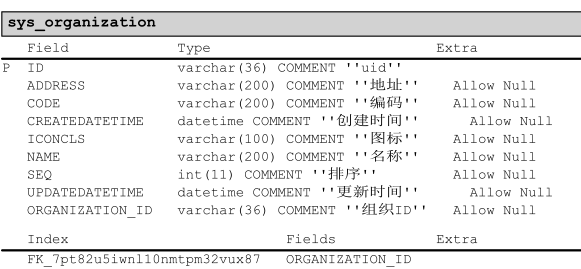

- 表 sys_organization的结构：
- 用户-组织表存放用户与组织的对应关系：

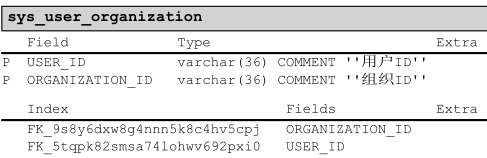

- 表 sys_user_organization的结构：
- 资源表存放系统菜单、Action等资源信息：

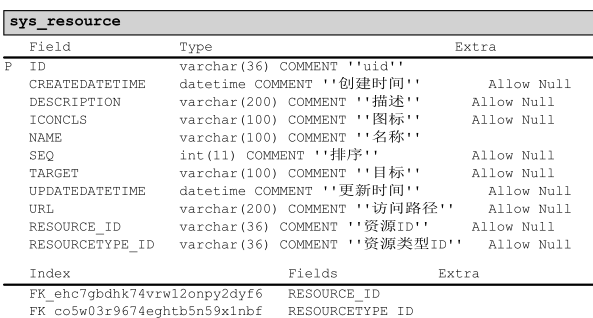

- 表 sys_resource的结构：
- 角色资源表存放角色拥有的资源权限信息：

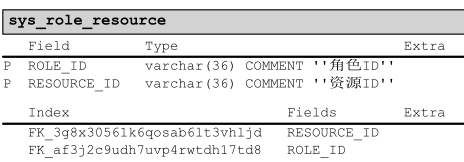

- 表 sys_role_resource的结构：
- 资源类型存放资源类型描述名称等信息：

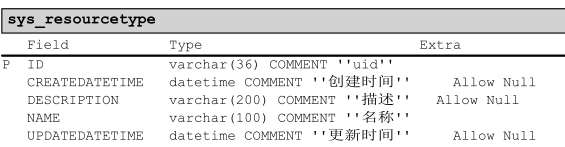

- 表 sys_resourcetype的结构:
- 用户登录记录表记录用户登录IP、用户名：

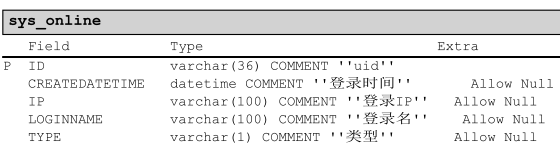

- 表 sys_online的结构：
- 城市信息表存放各个省份城市的信息：

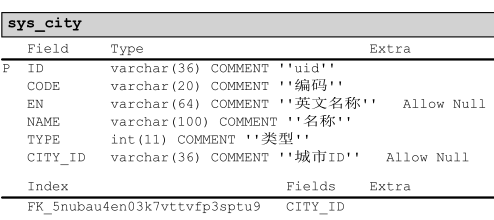

- 表 sys_city的结构：
2.2.2 业务模型
- 终端表存放终端名称ID等信息：

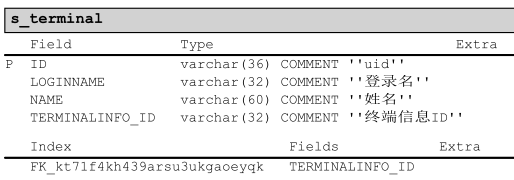

- 表 sys_terminal的结构：
- 设备类型表存放设备类型名称信息：

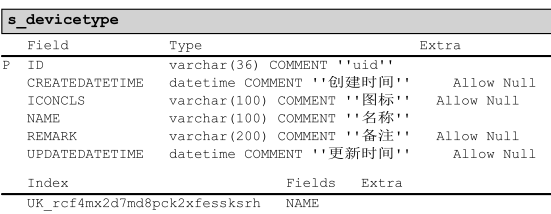

- 表 sys_devicetype的结构：
- 设备位置表存放设备位置的经纬度坐标：

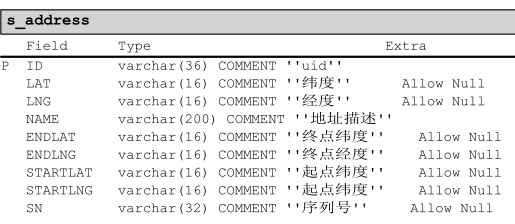

- 表 sys_address的结构：
- 终端信息表存放终端授权码、软硬件版本等信息：

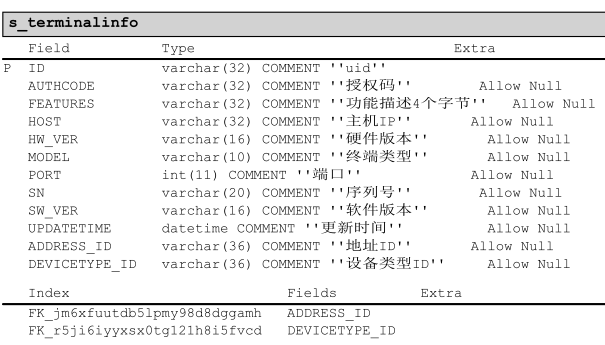

- 表 s_terminalinfo的结构：
- 水位超声波数据表存放水位设备传送的数据信息：

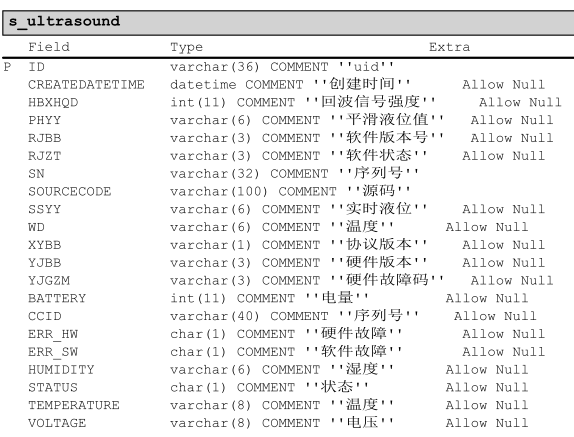

- 表 sys_ultrasound的结构：
