弧
# 一、概述
弧有背景弧，指示弧，控制柄三个部分组成，都可以分别进行设置。一般用在加载器(就是等待界面转的圈圈)或者数值显示，数值调节这些场景。
# 二、控件设置
控件设置包含如下部分，控件标题，尺寸，外观，属性，事件，选中尺寸，会列出尺寸对应设置细节，以下会对各部分功能分别介绍。

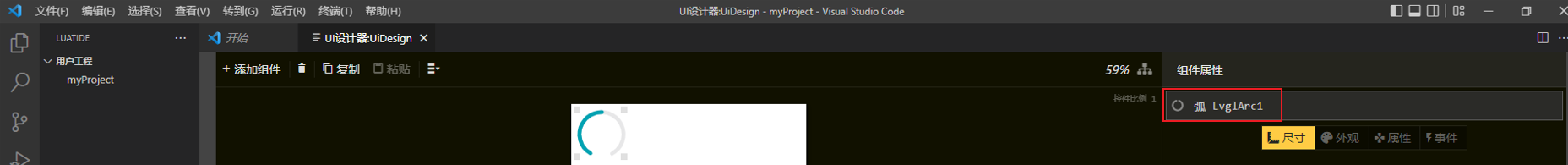

## 控件标题
控件名称为了方便理解和记忆可以修改，如：LvglArc1修改为：LvglArc1_mytest。

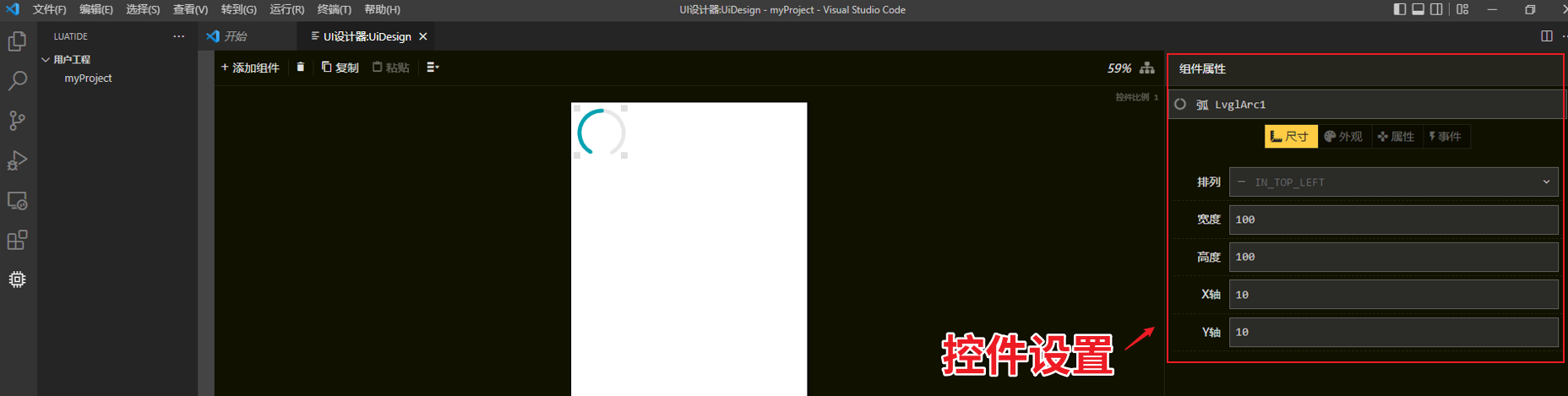

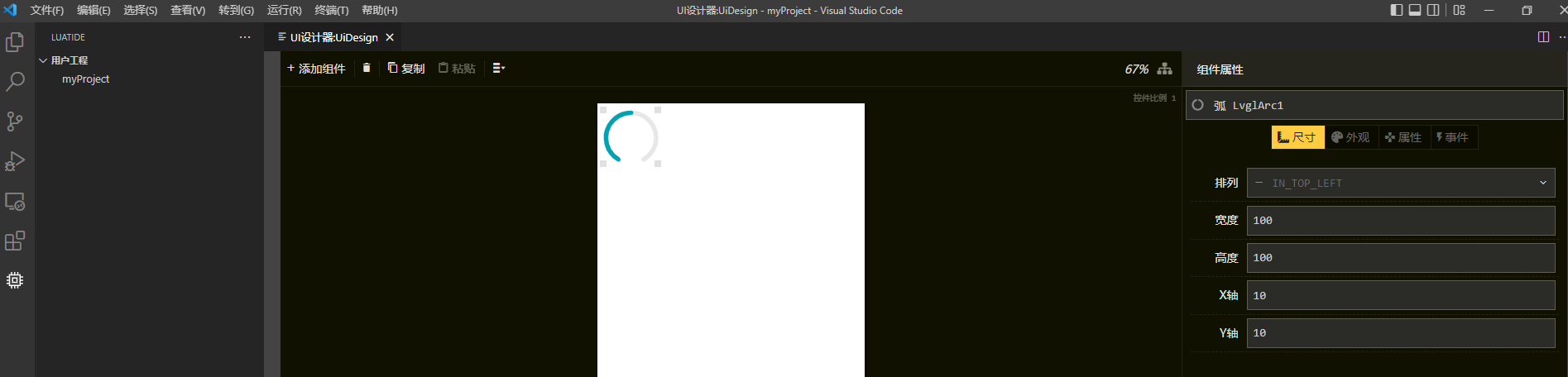

## 尺寸
包括排列方式，X,Y轴坐标，拖动控件会改变对应X,Y轴坐标，也可以手动设置。屏幕左上角为像素坐标原点(x=0,y=0)。
【排列】：支持。。。。等排列方式，（注：暂时未实现）
【宽度】：LED宽度，可手动设置，也可以直接拖动修改
【高度】：LED高度，可手动设置，也可以直接拖动修改
【X轴】：描述控件在屏幕上的像素X坐标位置，可手动设置，也可以直接拖动修改
【Y轴】：描述控件在屏幕上的像素Y坐标位置，可手动设置，也可以直接拖动修改

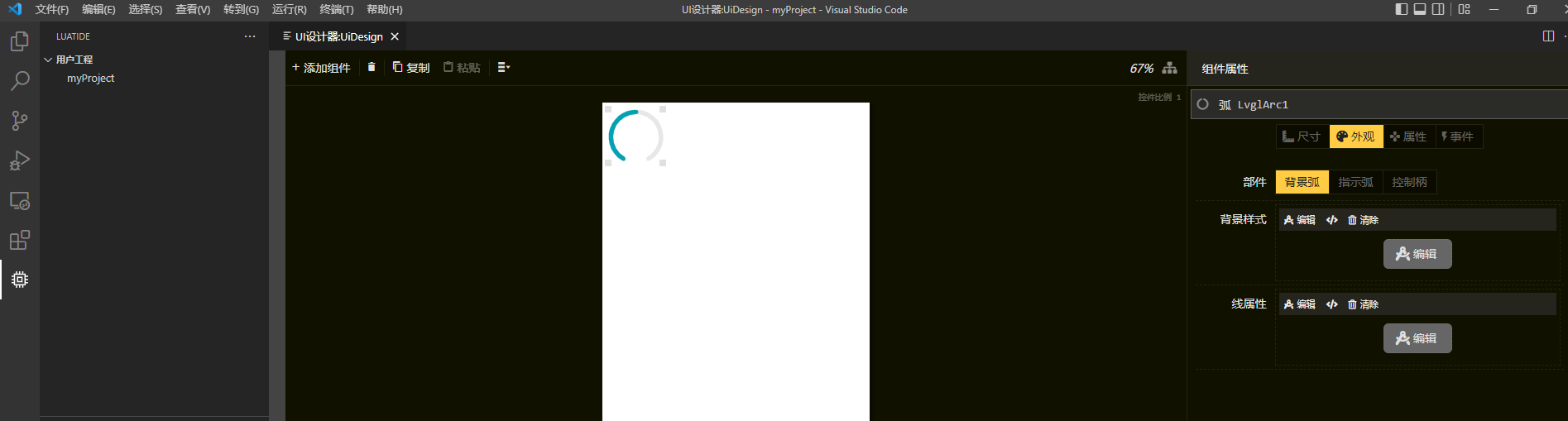

## 外观
外观部件包含：背景弧，指示弧，控制柄3部分。背景弧包含：背景样式和线属性，指示弧只包含线属性，控制柄只包含背景样式。

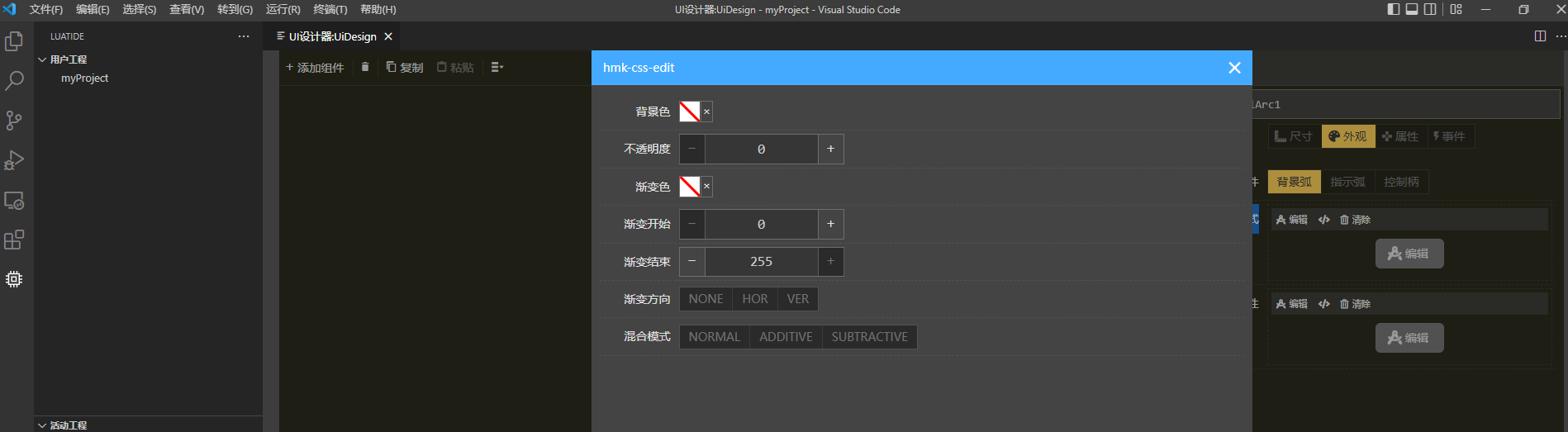

背景样式，可以设置背景颜色，不透明度（0-255）设置为0是表示完全透明，渐变色，渐变开始，渐变结束，渐变方向，混合模式，如下图所示：
线属性，可以设置线条颜色，不透明度（0-255）设置为0是表示完全透明，线条宽度，端点圆角，如下图所示：

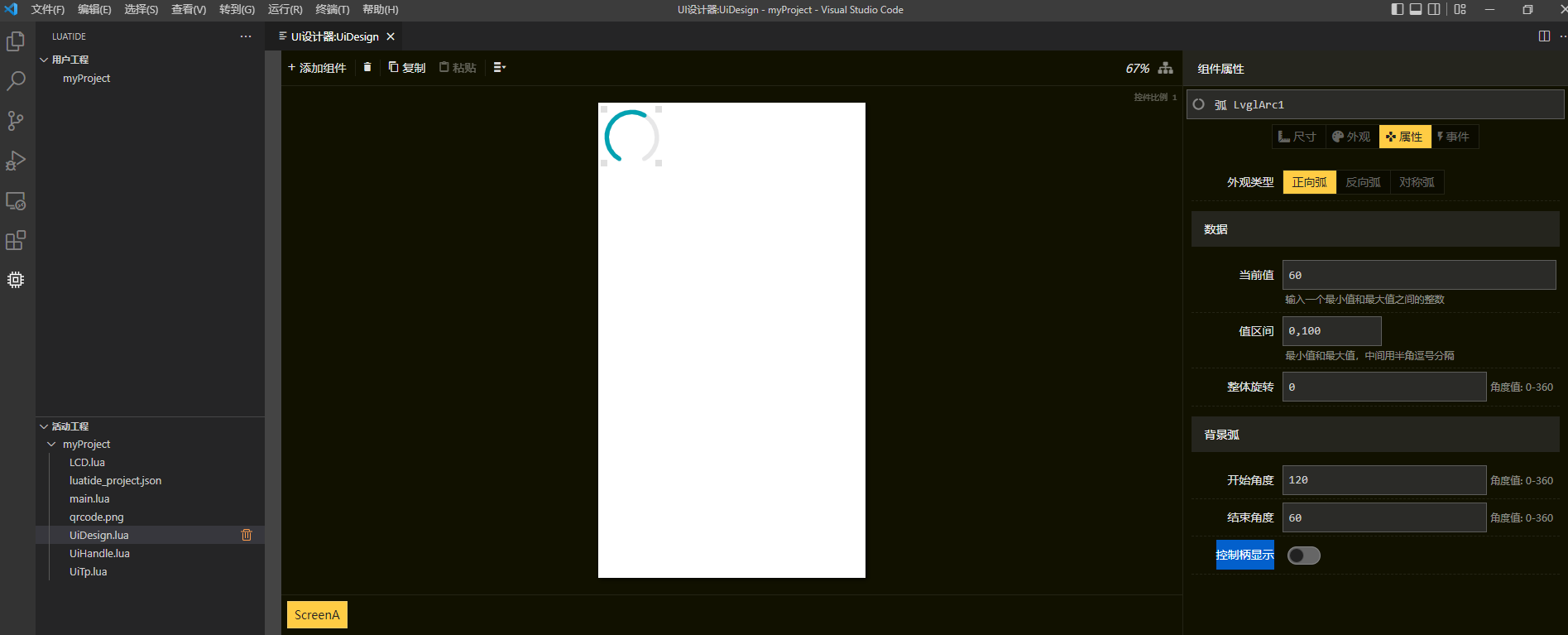

## 属性
属性包含外观类型，数据，背景弧，控制柄显示4部分，如下图所示：

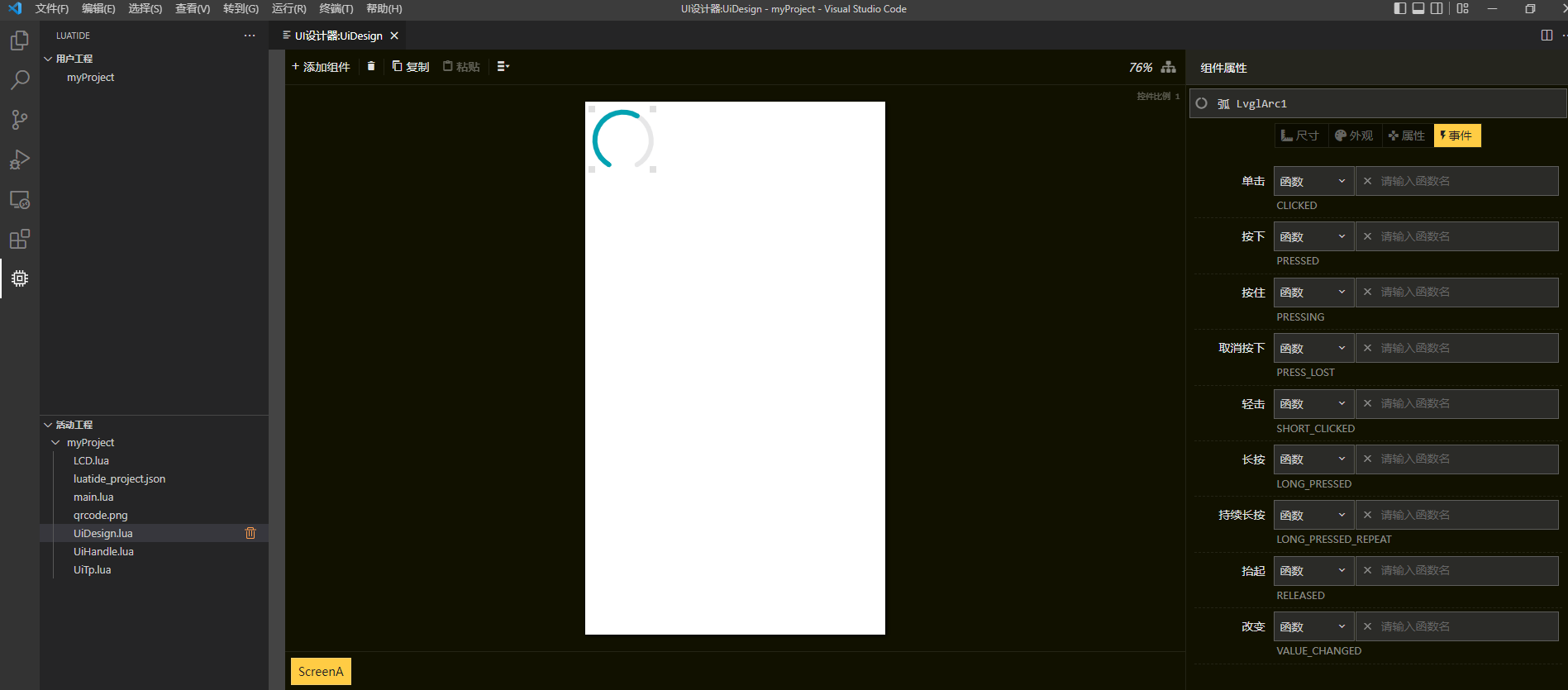

## 事件
包含单击，按下，按住，取消按下，轻击，长按，持续长按，抬起，改变事件，每种事件包含函数和屏幕２个选项。
# 三、使用详解
## 打开UI设计器

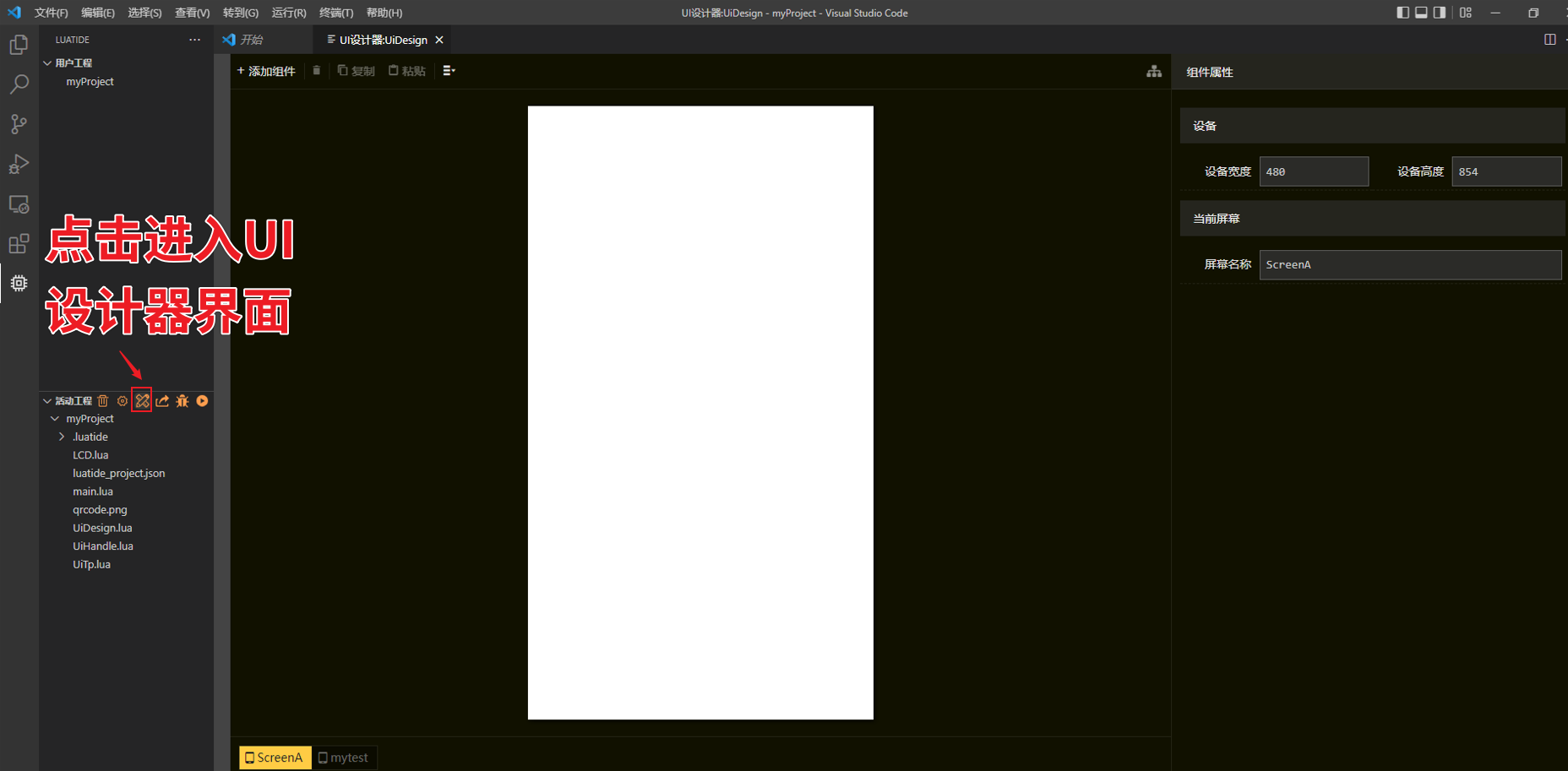

首先先创建一个UI工程，这个不做说明，参考前面的快速入门新建工程章节，然后点击UI设计器按钮进入UI设计界面。
## 添加弧

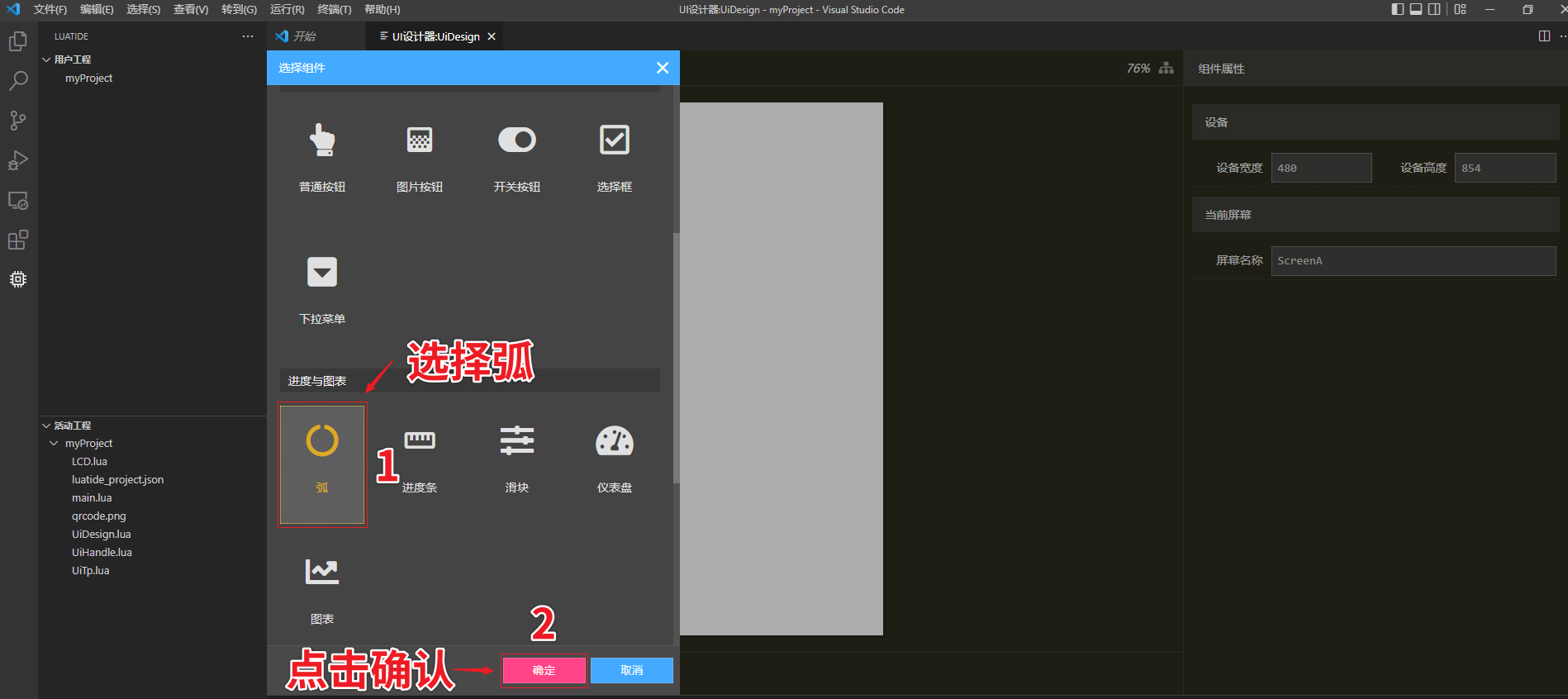

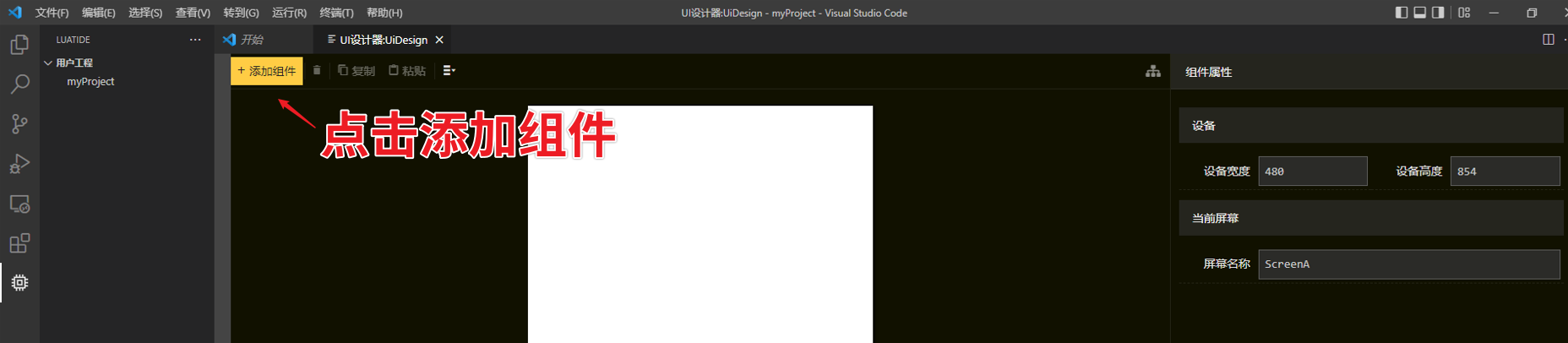

首先点击添加组件按钮，会出现一个下拉菜单，然后选择弧图标，点击确认。

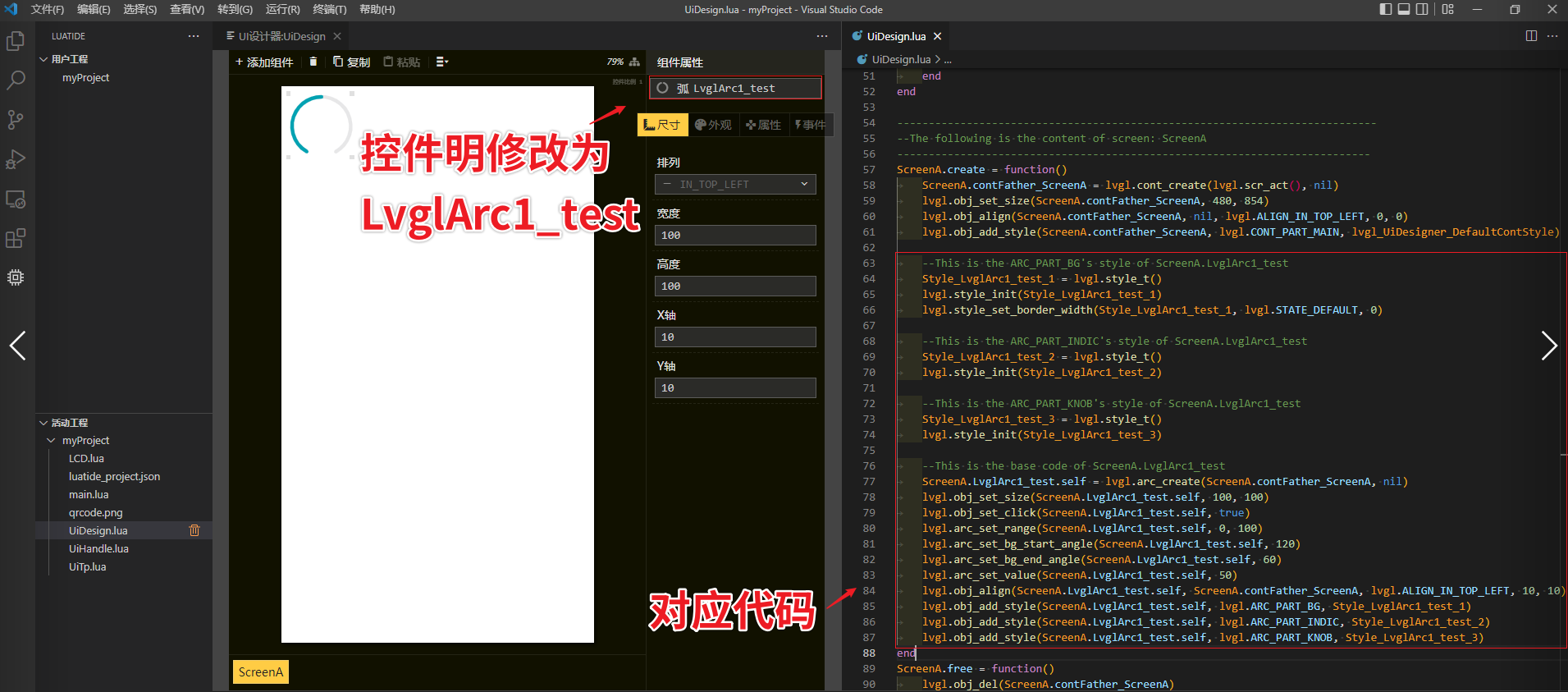

## 控件名称修改
控件名称可以修改用户需要的，方便用户理解，同时会在UiDesign.lua脚本文件里自动生成对应的代码。

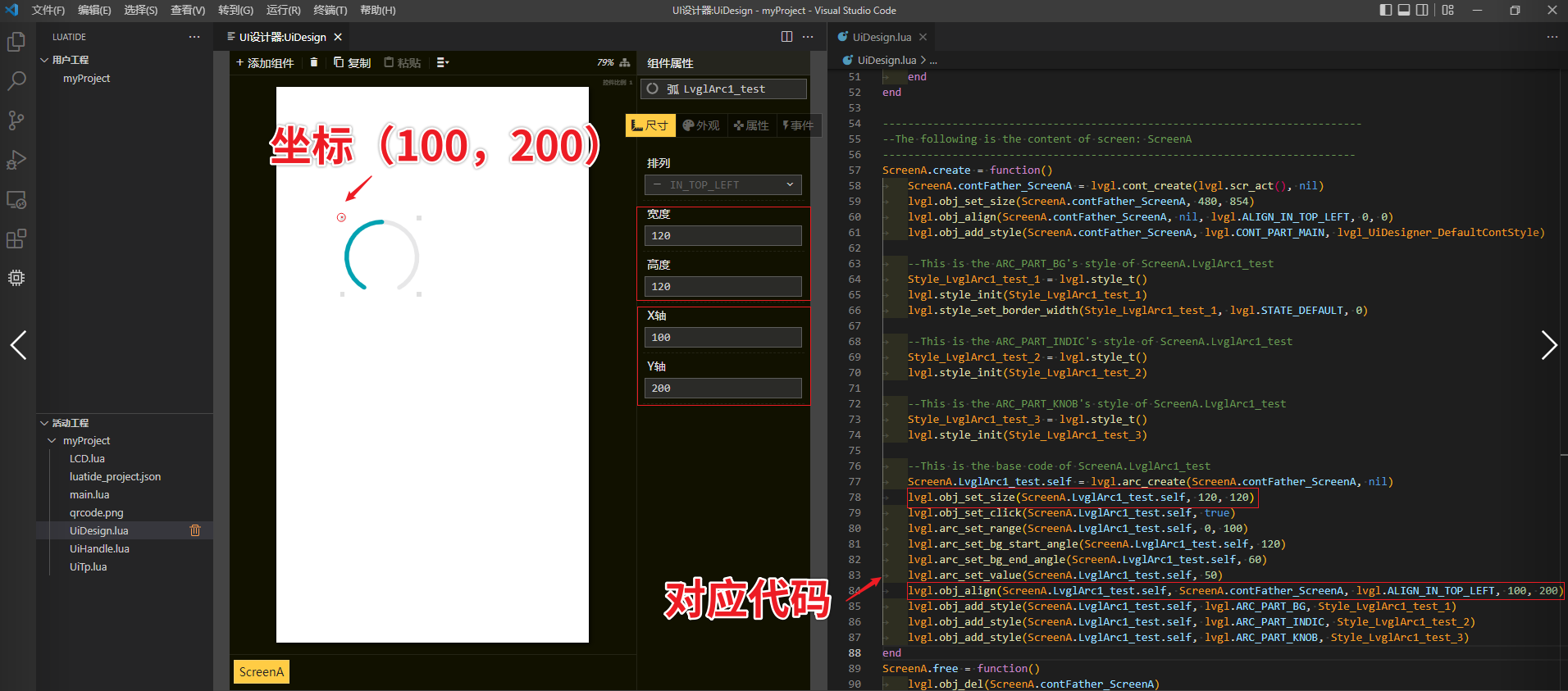

## 尺寸设置
可以通过设置X,Y轴坐标设置控件位置，也可以手动拖拽标签放到合适的位置，坐标会自动变化，屏幕左上角为像素坐标原点(x=0,y=0)。宽度和高度课拖拽修改，也可手动设置。
## 外观设置
外观设置设置包含背景弧，指示弧，控制柄3部分。
### 背景弧设置
背景弧可以设置背景样式和线属性。点击编辑进入对应设置界面，点击清除删除对应设置。

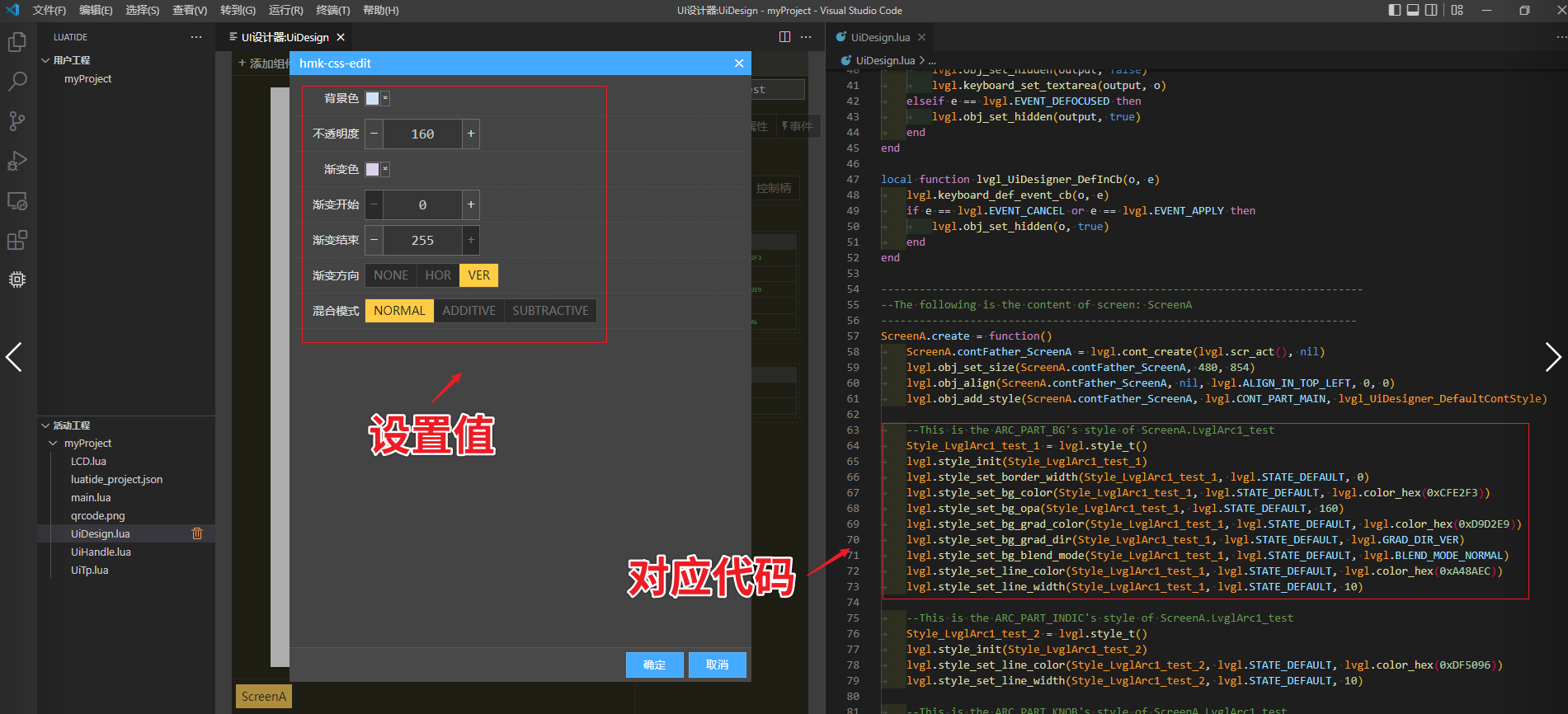

背景样式，可以设置背景颜色，不透明度，渐变色，渐变开始值，渐变结束值，渐变方向，混合模式。

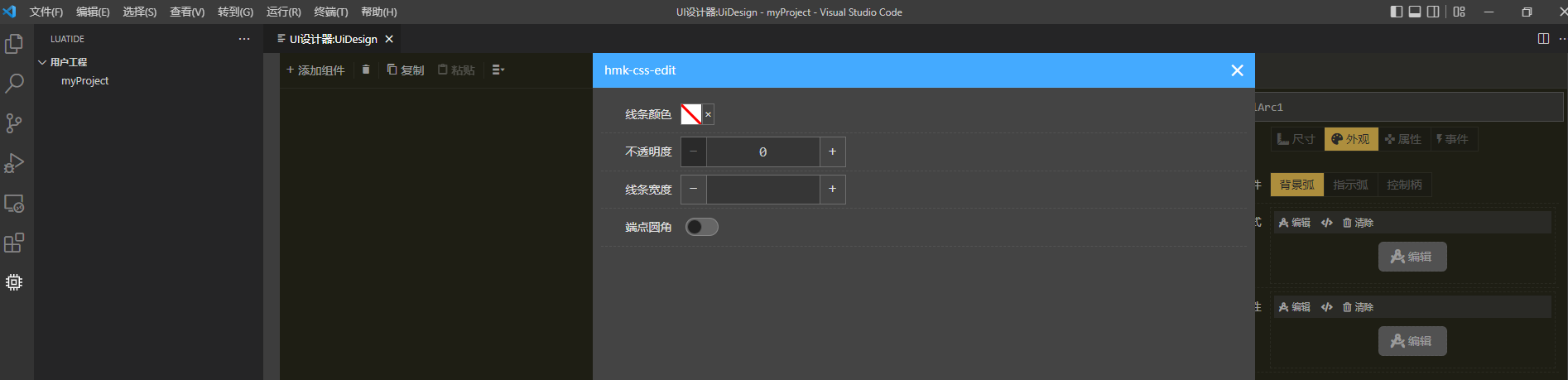

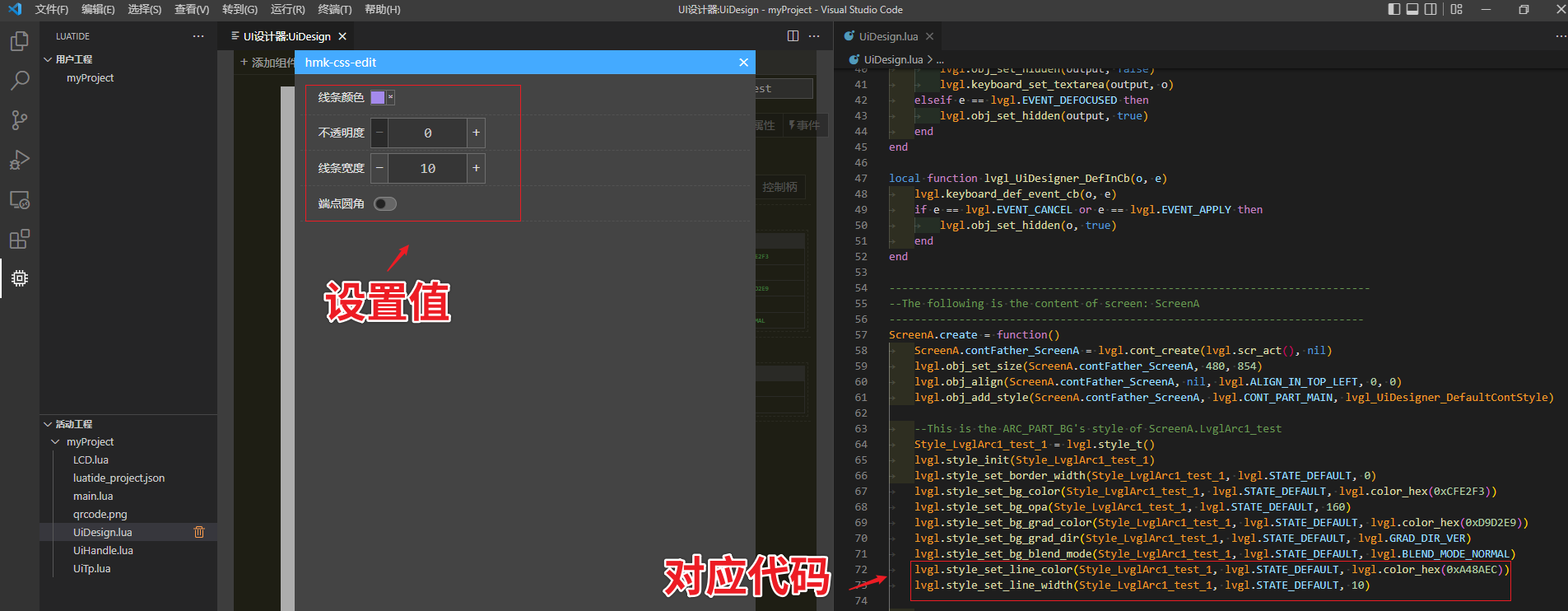

线属性，可以设置线条颜色，不透明度，线条宽度，端点圆角。

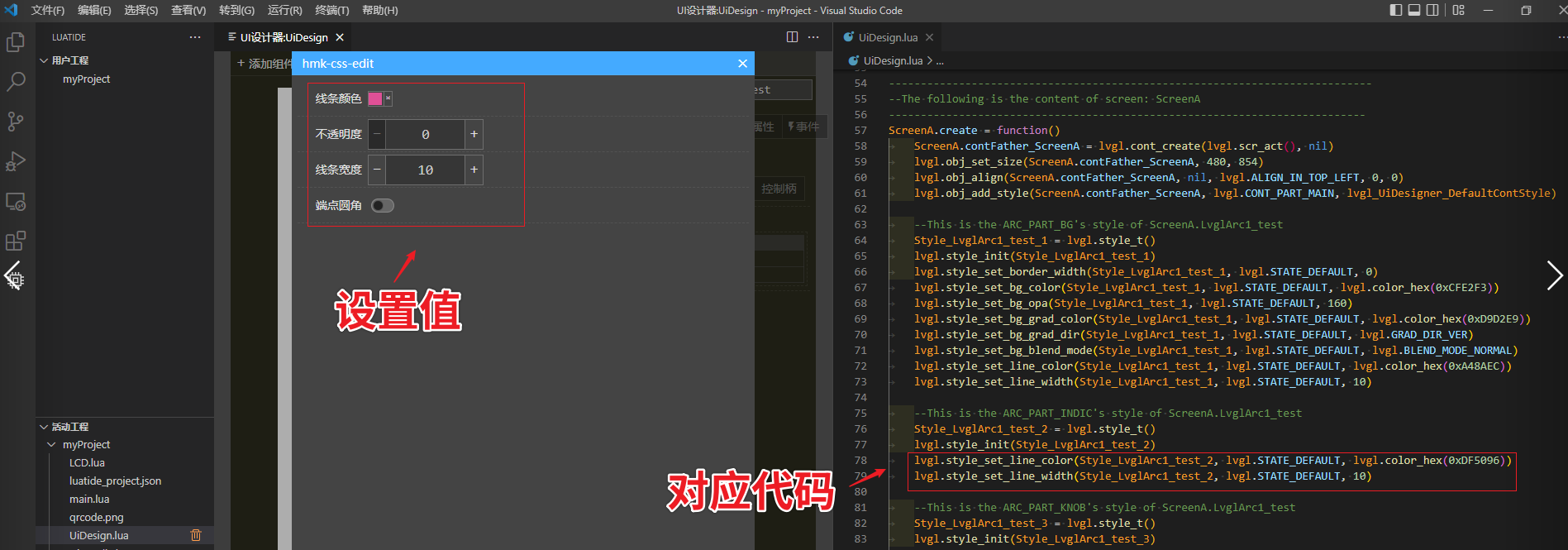

### 指示弧设置
背景弧只有线属性可以设置。点击编辑进入对应设置界面，点击清除删除对应设置。
线属性，可以设置线条颜色，不透明度，线条宽度，端点圆角。

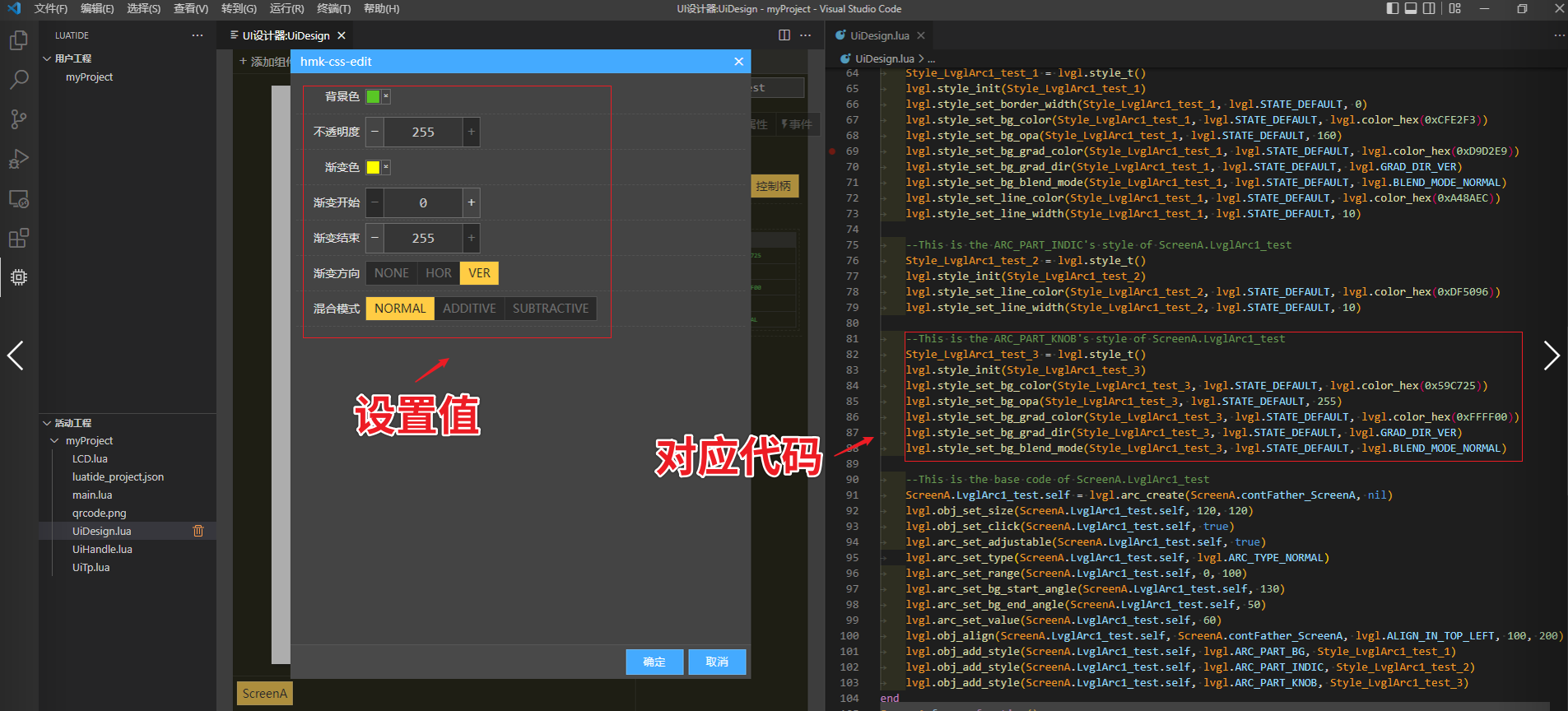

### 控制柄设置
要显示控制柄，首先需要载属性面板下，打开控制柄显示选项。
背景弧只有背景样式可以设置。点击编辑进入对应设置界面，点击清除删除对应设置。

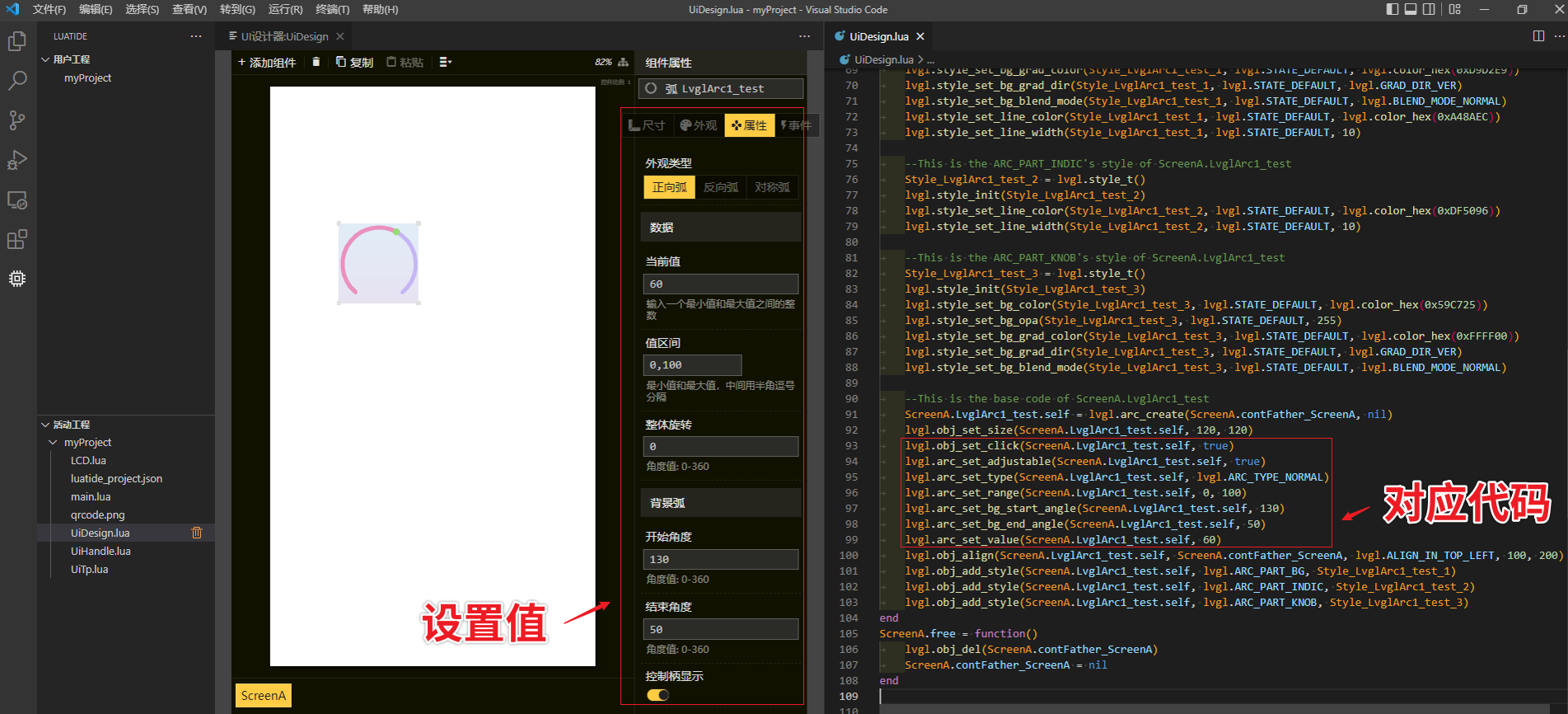

## 属性设置
属性包含外观类型，数据，背景弧，控制柄显示4部分，如下图所示：
## 运行效果

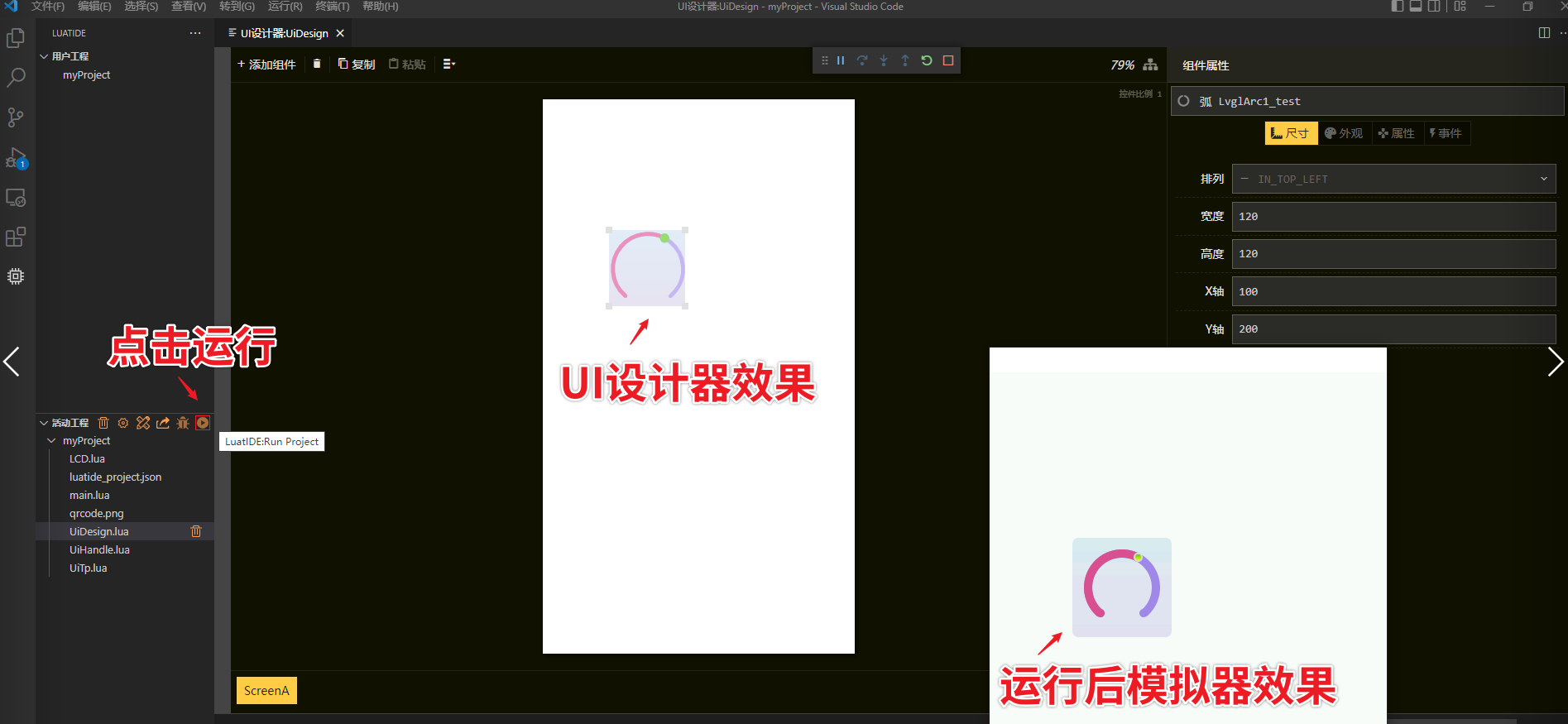

通过上面外观和属性设置后，实际运行效果如下所示：
## 事件设置
包含单击，按下，按住，取消按下，轻击，长按，持续长按，抬起，改变，每种事件包含函数和屏幕２个选项。
### 函数控制

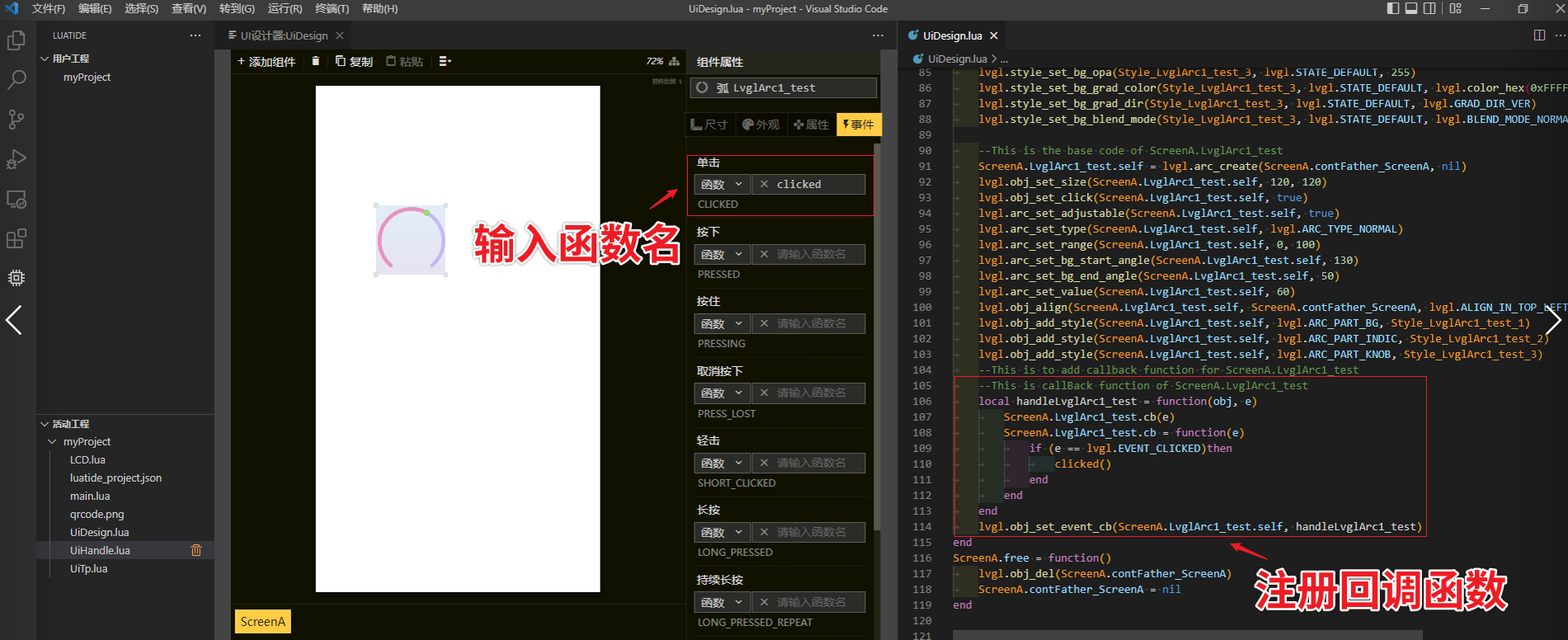

单击事件选择函数，输入对应的函数名，在UiDesign.lua会自动生成，注册点击事件的消息回调函数，UiHandle.lua会自动生成对应空函数。用户自已添加需要实现功能，这里添加了一个打印弧度值的打印来演示效果。

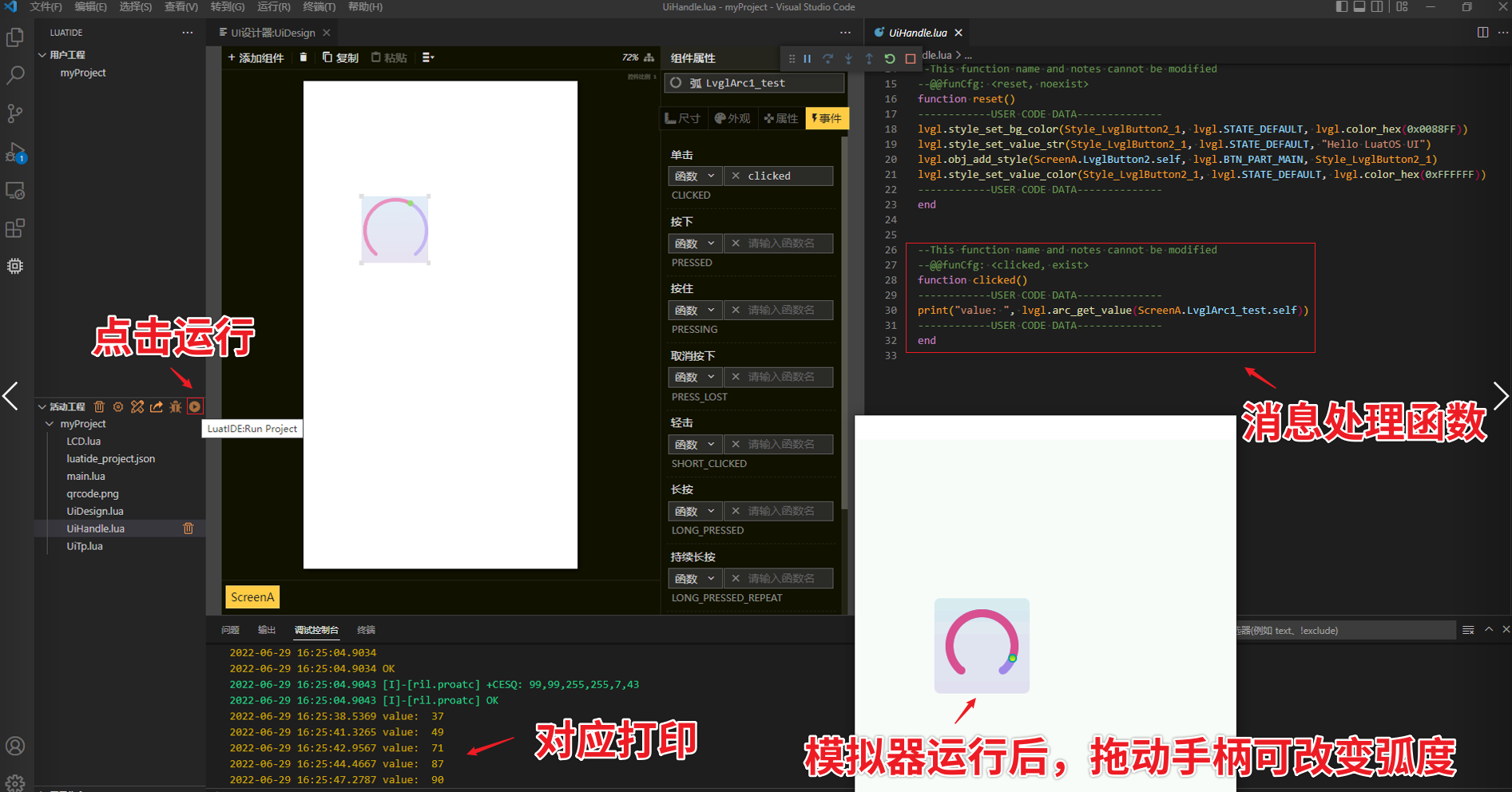

运行模拟器后，点击选择框后效果：
### 屏幕切换

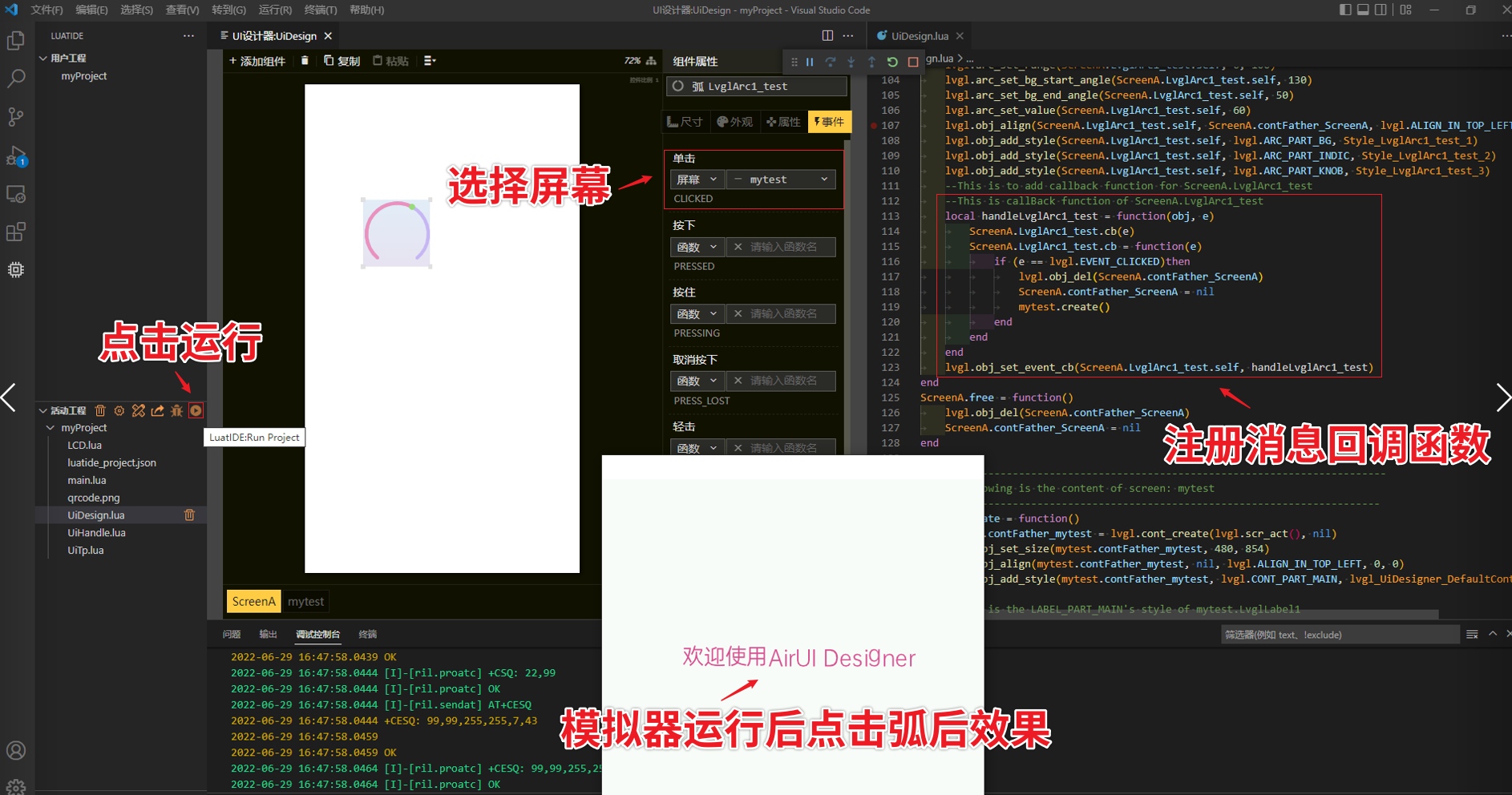

首先添加一个新屏幕用来演示用，点击事件选择屏幕，选择新建的mytest屏幕，在UiDesign.lua会自动生成，注册点击事件的消息回调函数，运行模拟器后点击弧后，会切换到刚才创建的mytest屏幕。
# 四、操作视频
