# 一、概述
复选框 (Checkbox) 对象是从“勾选框”和标签创建的。当 Chackbox 被点击时，勾选框被切换。让用户选择内容，或者同意用户协议。
# 二、控件设置
控件设置包含如下部分，控件标题，尺寸，外观，属性，事件，选中尺寸，会列出尺寸对应设置细节，以下会对各部分功能分别介绍。
## 控件标题
控件名称为了方便理解和记忆可以修改，如：LvglCheckbox1修改为：LvglCheckbox1_mytest。
## 尺寸
包括排列方式，X,Y轴坐标，拖动控件会改变对应X,Y轴坐标，也可以手动设置。屏幕左上角为像素坐标原点(x=0,y=0)。
【排列】：支持。。。。等排列方式，（注：暂时未实现）
【宽度】：自动适应，不可手动修改
【高度】：自动适应，不可手动修改
【X轴】：描述控件在屏幕上的像素X坐标位置，可手动设置，也可以直接拖动修改
【Y轴】：描述控件在屏幕上的像素Y坐标位置，可手动设置，也可以直接拖动修改
## 外观
外观包含状态，部件（背景，指示符），如下图所示：
### 状态
状态包括默认，按下，禁止，选择抬起，选择按下，选择禁止6种状态，如下所示：
### 部件
部件包含背景，指示符2个部分。背景又包含背景样式，文字样式2部分，指示符只包含背景样式部分。
#### 背景样式
背景样式，可以设置背景颜色，不透明度（0-255）设置为0是表示完全透明，渐变色，渐变开始，渐变结束，渐变方向，混合模式，如下图所示：
#### 文字样式
文字样式，可以设置文本颜色、字体、字号大小等。（默认支持宋体16号，如果要支持黑体，得保证你的硬件设备上有矢量字库芯片，否则设置黑体后会显示不了相应的文字内容），如下图所示：
## 属性
属性包含文本，选中，禁止（打开后，点击选择框状态不会切换）3个部分。
## 事件
包含单击，按下，按住，取消按下，轻击，长按，持续长按，抬起，改变，每种事件包含函数和屏幕２个选项。
# 三、使用详解
## 打开UI设计器
首先先创建一个UI工程，这个不做说明，参考前面的快速入门新建工程章节，然后点击UI设计器按钮进入UI设计界面。
## 添加选择框
首先点击添加组件按钮，会出现一个下拉菜单，然后选择框图标，点击确认。
## 控件名称修改
控件名称可以修改用户需要的，方便用户理解，同时会在UiDesign.lua脚本文件里自动生成对应的代码。
## 尺寸设置

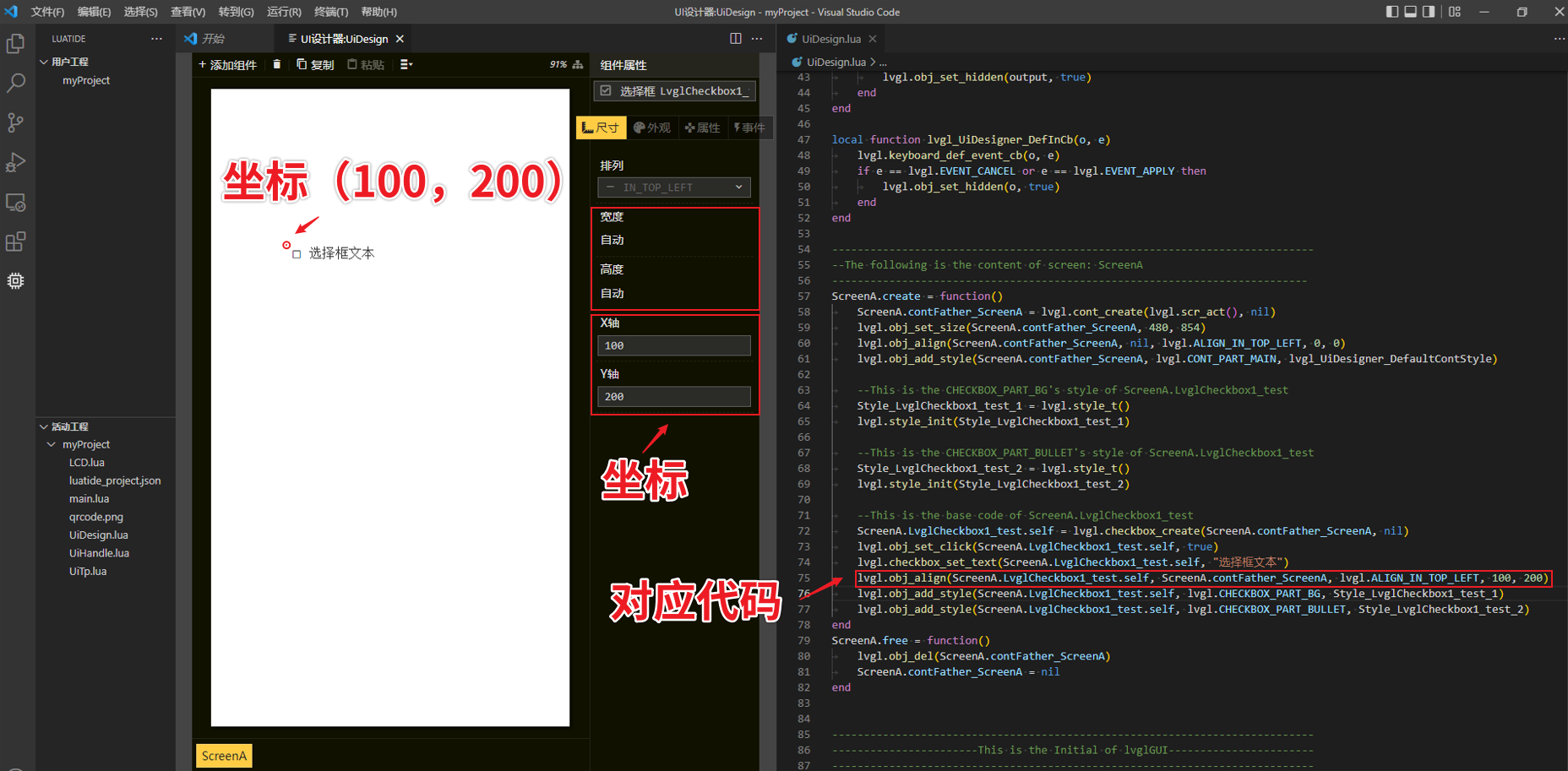

可以通过设置X,Y轴坐标设置控件位置，也可以手动拖拽标签放到合适的位置，坐标会自动变化，屏幕左上角为像素坐标原点(x=0,y=0)。宽度和高度是自动大小，不可手动设置。
## 外观设置
外观设置分为状态，部件2部分。
### 状态设置

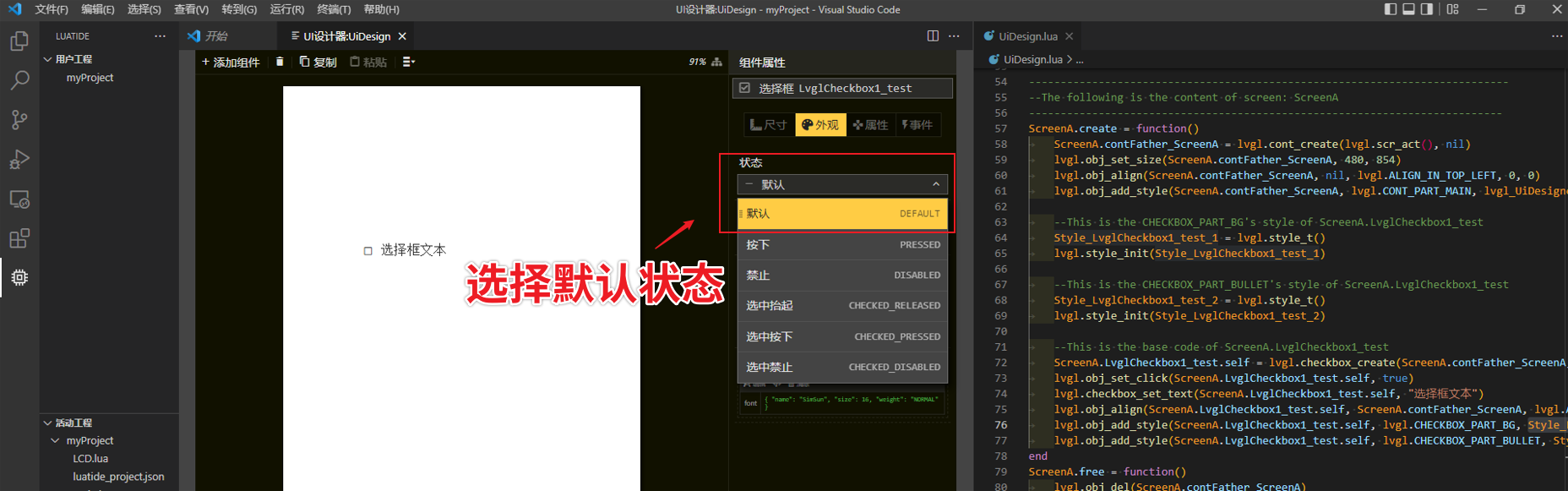

状态设置这里选默认项，作为演示。
### 部件设置
部件设置包含背景，指示符2部分。
#### 背景设置
背景设置包含背景样式，文字样式2部分。点击编辑进入对应设置界面，点击清除删除对应设置。

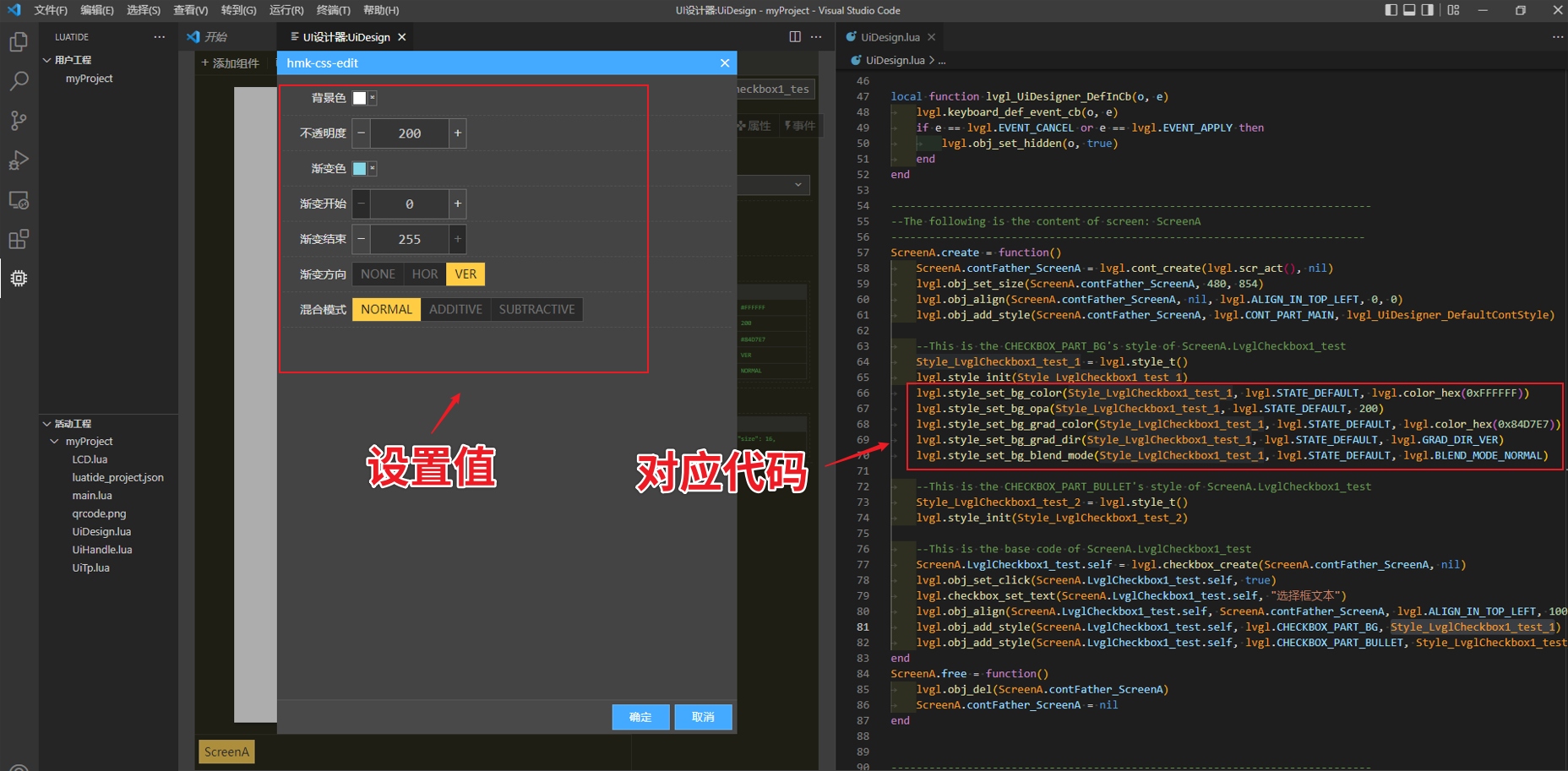

背景样式，可以设置背景颜色，不透明度，渐变色，渐变开始值，渐变结束值，渐变方向，混合模式。

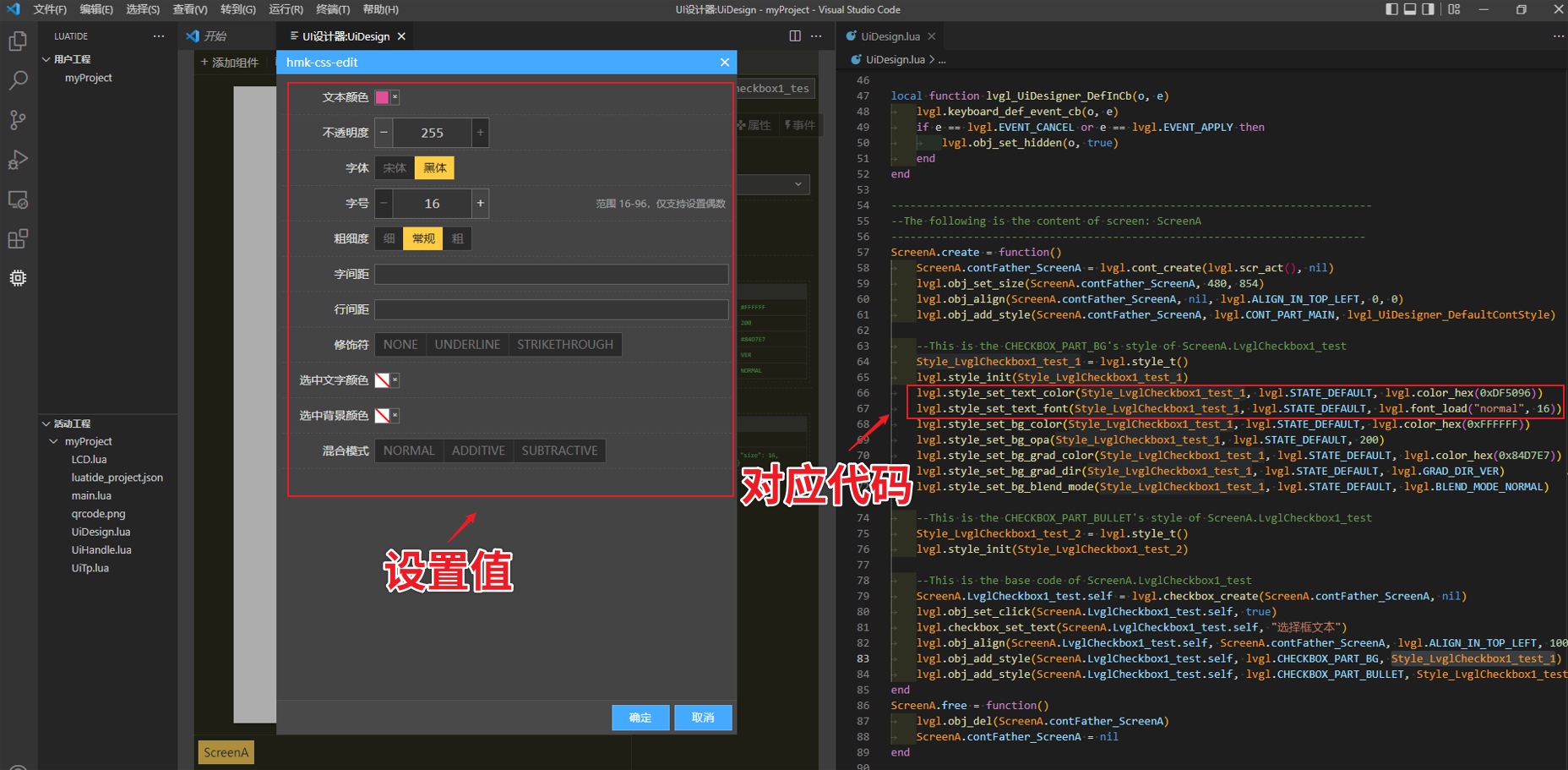

文字样式，可以设置文本颜色、字体、字号大小等。（默认支持宋体16号，如果要支持黑体，得保证你的硬件设备上有矢量字库芯片，否则设置黑体后会显示不了相应的文字内容）。文字样式设置如下所示：
#### 指示符

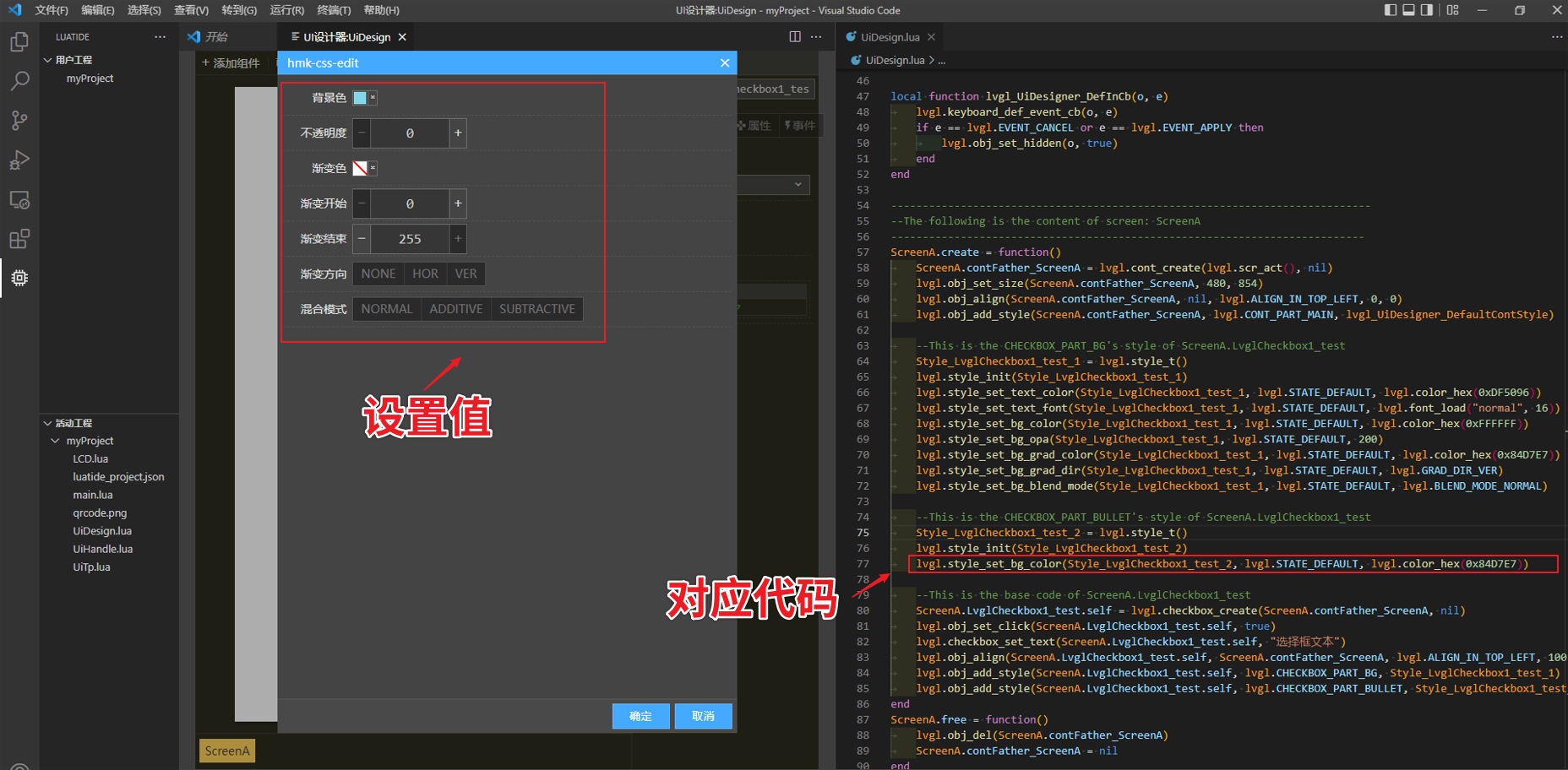

指示符设置只包含背景样式设置，设置内容如下所示：
## 属性设置

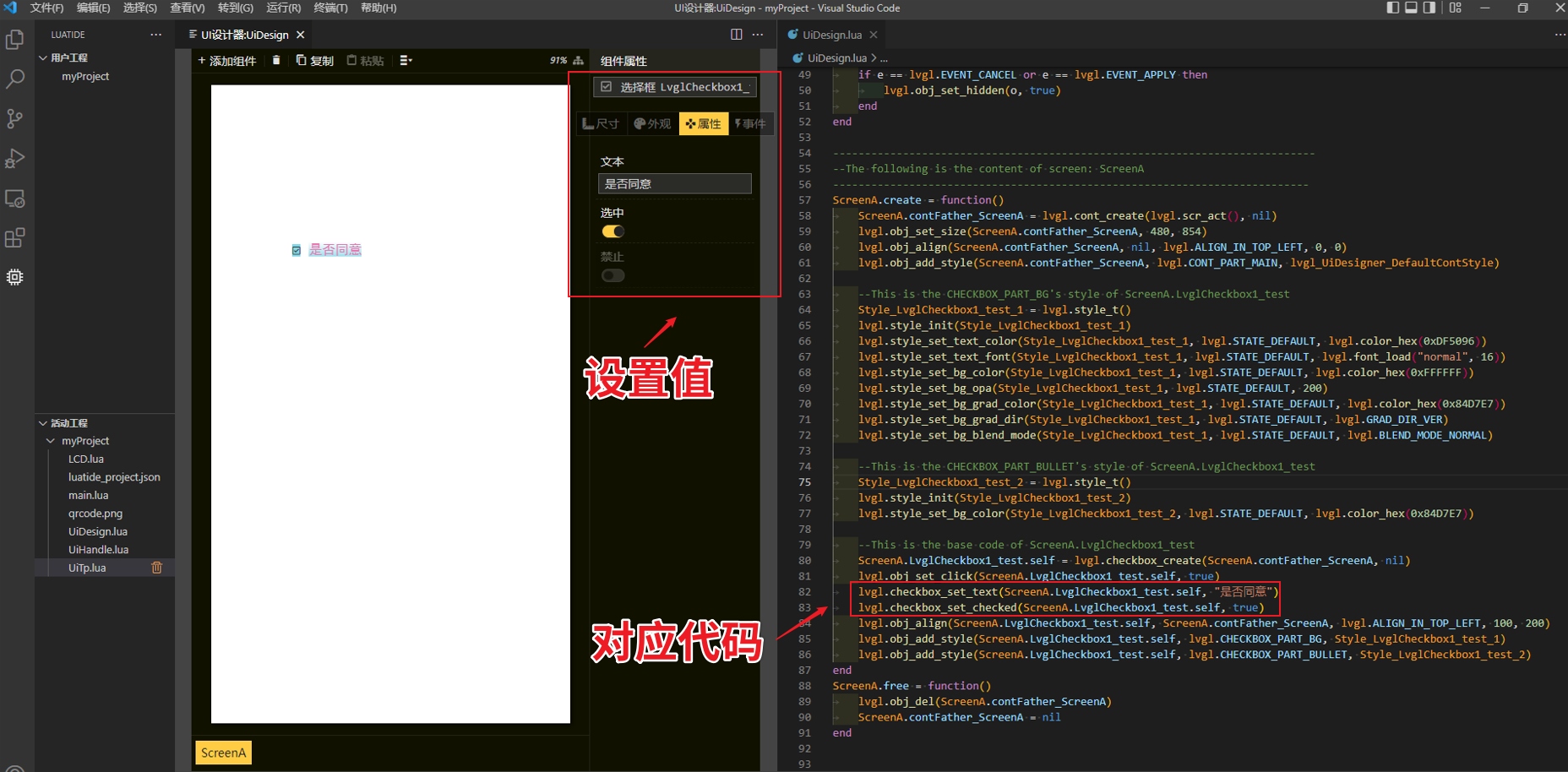

属性包含文本，选中，禁止（打开后，点击选择框状态不会切换）3个部分。
## 运行效果

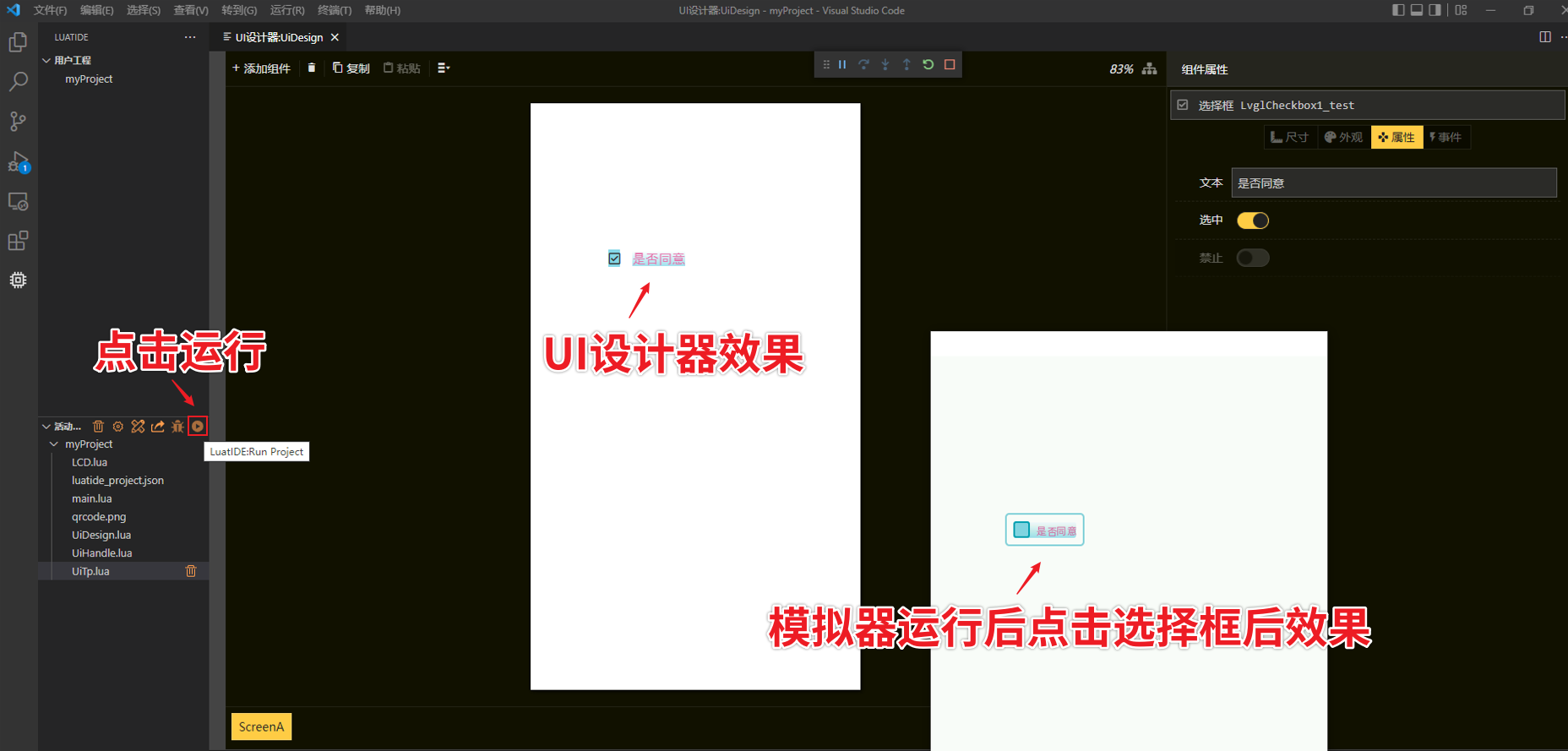

通过上面外观和属性设置后，运行后点击选择框状态会切换，实际运行效果如下所示：
## 事件设置
包含单击，按下，按住，取消按下，轻击，长按，持续长按，抬起，改变，每种事件包含函数和屏幕２个选项。
### 函数控制

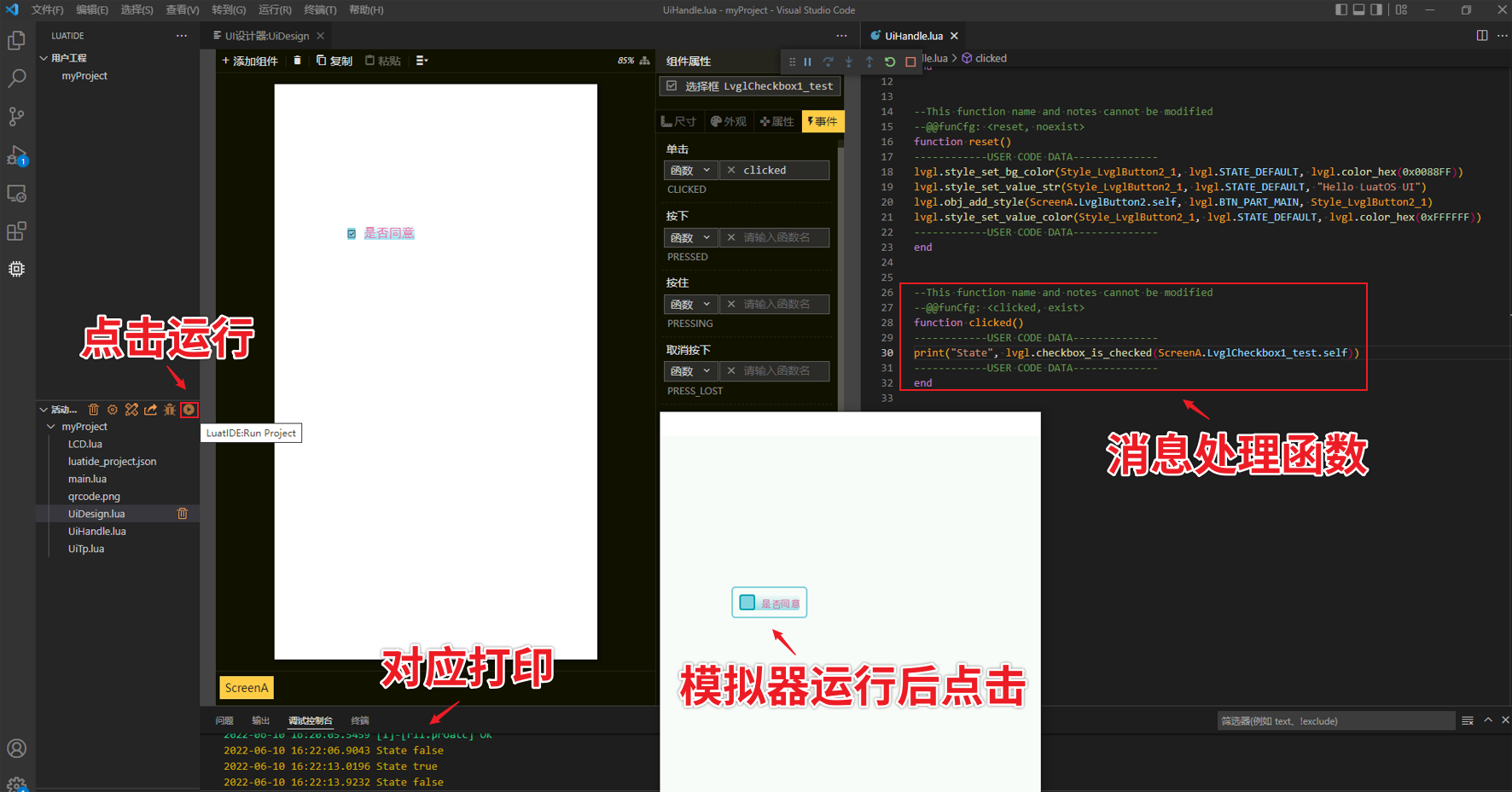

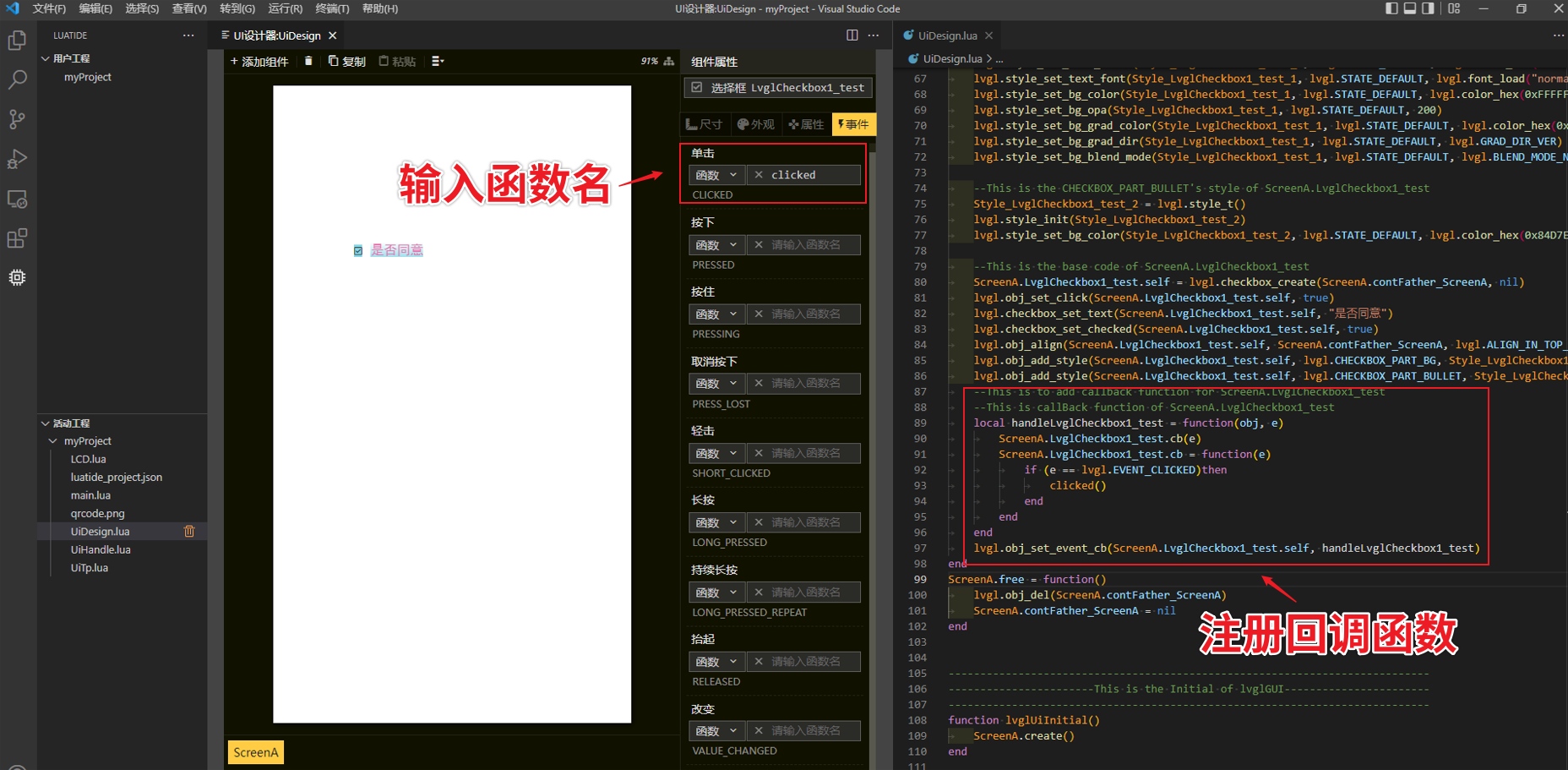

单击事件选择函数，输入对应的函数名，在UiDesign.lua会自动生成，注册点击事件的消息回调函数，UiHandle.lua会自动生成对应空函数。用户自已添加需要实现功能，这里添加了一个打印选择框状态值的打印来演示效果。
运行模拟器后，点击选择框后效果：
### 屏幕切换

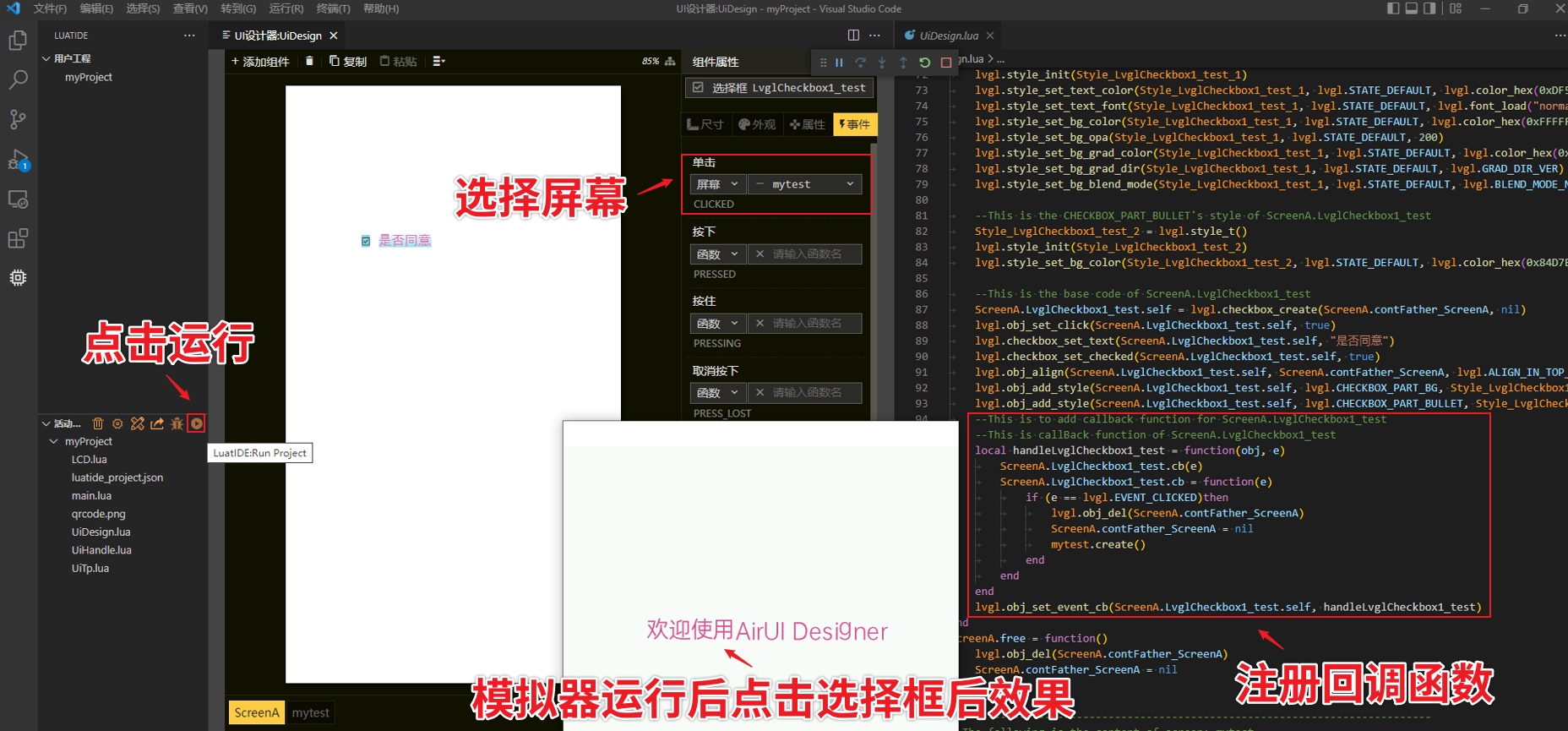

首先添加一个新屏幕用来演示用，点击事件选择屏幕，选择新建的mytest屏幕，在UiDesign.lua会自动生成，注册点击事件的消息回调函数，运行模拟器后点击按钮后，会切换到刚才创建的mytest屏幕。
