TS与TN点对点高级场景案例一
# 一、测试目的
1.1、通过ts模块采集数据，转发为Modbus TCP server
1.2、远端PC或PLC通过另一个模块直接与转发后的Modbus TCP连接
# 二、模块设置
2.1、TS模块
LAN：192.168.10.1
远程IP：192.168.168.1
服务器广播包设置，如下图所示：
2.2、TN模块
LAN：192.168.10.2
远程IP：192.168.168.2
服务器广播包设置，如下图所示：
# 三、点对点映射
第一步：将两个模块都添加到虚拟网口工具中
第二步：点击虚拟网口工具的网站按钮进入web页面，选择这两个模块，如下图所示加入点对点映射：
# 四、TS-box配置文件
4.1、采集服务：随意创建一个通道采集终端PLC、仪表等数据，此处通过仿真数据来模拟设备数据
4.2、转发服务：将采集服务转发为MODBUS TCP server端，如下图：
# 五、PC端设置
5.1、PC与tn模块直接连接(PC类似于实际场景中的PLC)
5.2、通过ts模块的虚拟IP来读取ts中转发为Modbus TCP server的数据

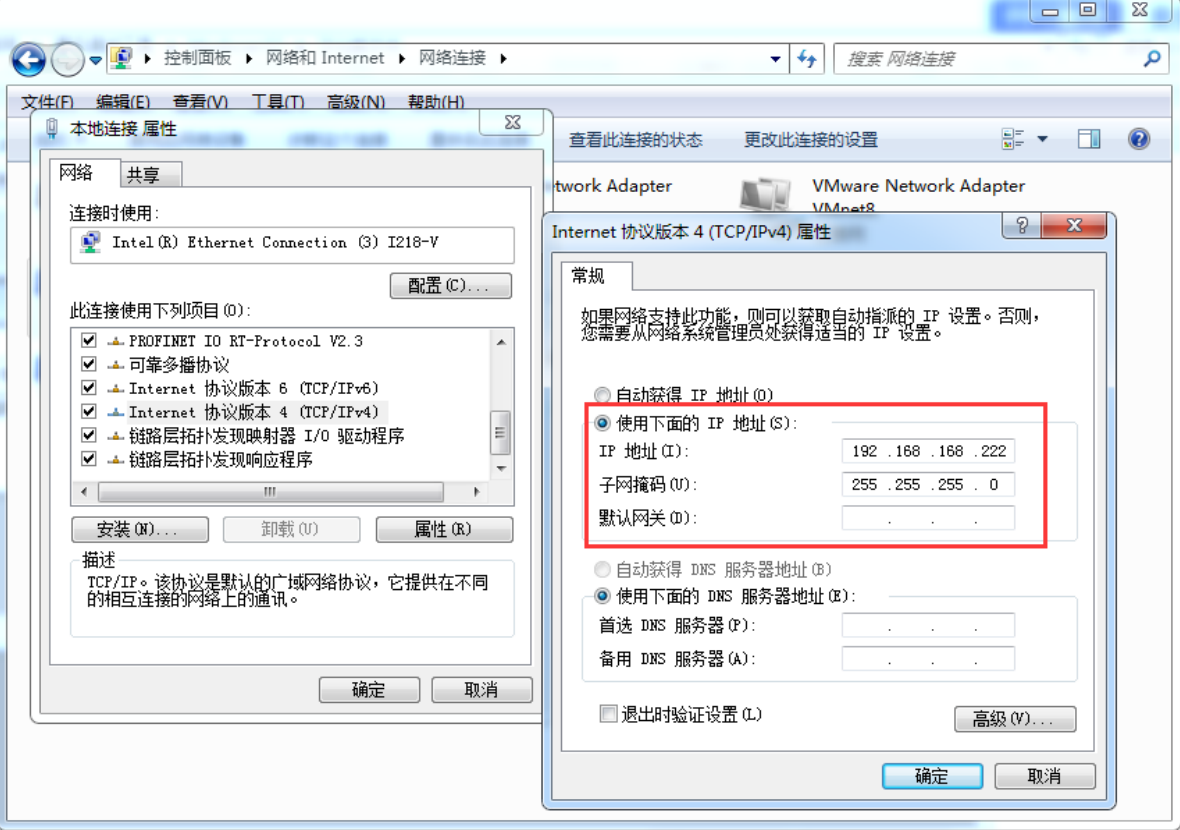

① PC的IP设置成192.168.168.222

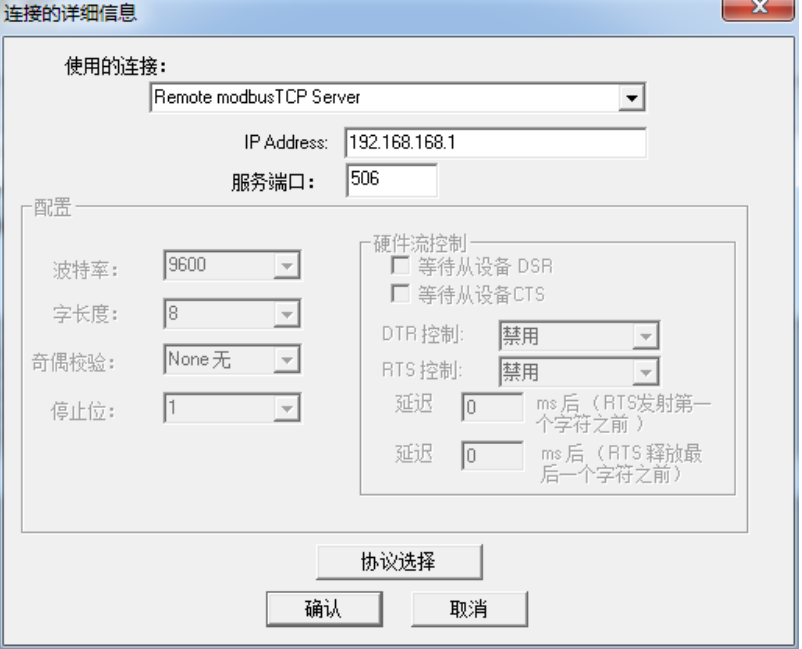

② modscan32设置
③结果如下图所示：
5.3、通过ts模块的LAN口IP来读取ts中转发为Modbus TCP server的数据
① PC的IP设置成192.168.10.222

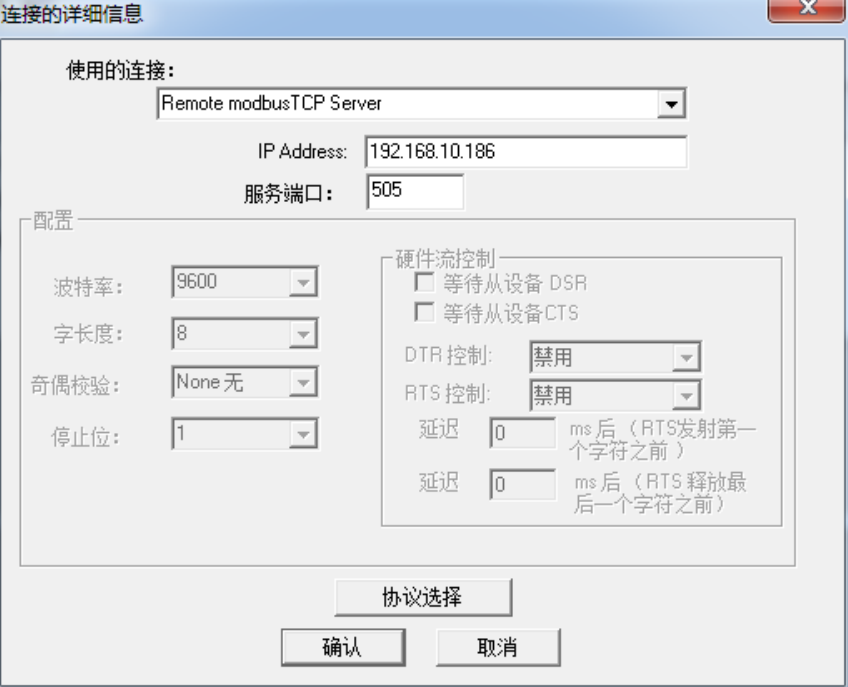

② modscan32设置
③结果如下图所示：
