Mcgs昆仑通泰
# 昆仑通泰触摸屏
## 触摸屏配置
昆仑通态400官方没有关于VNC功能使用的操作说明以及相关资料。官方回复经销商有相关的方案、资料，
需要找销售屏的经销商索要“tpcbackup”文件，该文件是一个文件夹，需要将该文件放到U盘的根目录下，
将U盘插入触摸屏，弹出下图页面:
::: hljs-center
:::
点击部署VNC，如果需要设置密码，点击设置密码，默认密码11111111,只需要以上两步操作即可。
<p style='color:red'>**注意：**部署VNC后，需要重启触摸屏才能生效，如要关闭VNC功能，需要再次将U盘插入触摸屏，出现上图页面后，点击退出部署即可。 </p>
## 设置触摸屏IP
触摸屏上电启动时，点击进度条，出现下图页面：
点击系统参数设置，出现下图页面：
在“网络”页面设置触摸屏的IP地址。
## 模块配置
进入模块配置界面，LAN口设置，将模块LAN口的IP地址改成和触摸屏在同一网段。
在模块配置界面，TPBOX功能-代理客户端功能里面，只需要填写触摸屏的IP地址和端口号即可,最多可以
五路同时访问，既五个通道号后面都填写触摸屏的IP地址和端口号,以上配置完成后，重启模块。
<p style='color:red'>**注意：**昆仑通态触摸屏没有设置端口号的地方，此处使用5900即可。 </p>
## 虚拟串口工具配置
打开虚拟串口工具，添加上述代理客户端内勾选的通道号，图片如下：
<p style='color:red'>**注意：**此处必须使用虚拟串口工具。不是虚拟网口工具。
</p>
在虚拟串口工具界面，点击“登录网站”，或者打开浏览器输入：mcc.ecsiot.com 出现下图:
输入虚拟串口软件的用户名和密码登录即可。登录后，如下图（现在基本都是免登陆）：

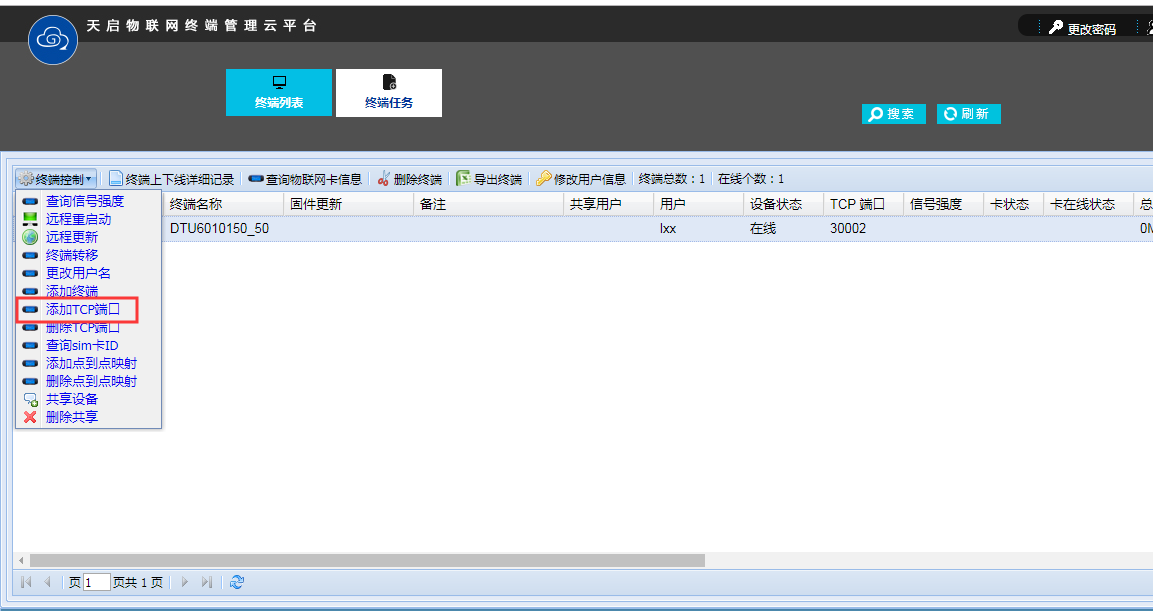

勾选通道号，然后点击终端控制，出现如下图：
点击“添加TCP端口”即可。添加后在TCP端口处会有对应的端口。
<p style='color:red'>**注意：此处生成的TCP端口是自动生成的。** </p>
## 电脑端VNC连接
打开VNC的软件，服务器填写串口服务器域名：mcc.ecsiot.com 以及上步添加的TCP端口号，出现如下:
输入上述第一步配置的密码即可完成连接。
# 西门子触摸屏
## 一.触摸屏配置
### 1.1 开启触摸屏VNC
截止到此说明书编写日期（2020.3.3）西门子400官方有关于如何通过Smart-Server实现远程访问功能使用相关资料（是针对多功能面板系列触摸屏）。
该说明是在多功能面板系列触摸屏说明书基础上做了调整，适用于西门子精简系列触摸屏(需开启VNC，另如需项目上正常使用VNC的功能，还需购买软件授权)和精智系列触摸屏（无需开启VNC，出厂屏已自带此功能，且不需要购买软件授权）；
*精彩系列面板 — SMART LINE V3不支持VNC。*
精简系列触摸开启VNC具体实施如下：
在触摸屏项目下点击运行系统设置—服务—勾选启动Sm@rtServer ,点击保存，下载到触摸屏即可。
<p style="color: red;font-size: large;">注意：部署VNC后，需要重启触摸屏才能生效，如要关闭VNC功能，需要把启动Sm@rtServer勾选去掉，重新下载触摸屏即可。</p>
# 昆仑通泰触摸屏
## 触摸屏配置
昆仑通态400官方没有关于VNC功能使用的操作说明以及相关资料。官方回复经销商有相关的方案、资料，
需要找销售屏的经销商索要“tpcbackup”文件，该文件是一个文件夹，需要将该文件放到U盘的根目录下，
将U盘插入触摸屏，弹出下图页面:
::: hljs-center
点击部署VNC，如果需要设置密码，点击设置密码，默认密码11111111,只需要以上两步操作即可。
<p style='color:red'>**注意：**部署VNC后，需要重启触摸屏才能生效，如要关闭VNC功能，需要再次将U盘插入触摸屏，出现上图页面后，点击退出部署即可。 </p>
## 设置触摸屏IP
触摸屏上电启动时，点击进度条，出现下图页面：
点击系统参数设置，出现下图页面：
在“网络”页面设置触摸屏的IP地址。
## 模块配置
进入模块配置界面，LAN口设置，将模块LAN口的IP地址改成和触摸屏在同一网段。)
在模块配置界面，TPBOX功能-代理客户端功能里面，只需要填写触摸屏的IP地址和端口号即可,最多可以
<p style='color:red'>**注意：**昆仑通态触摸屏没有设置端口号的地方，此处使用5900即可。 </p>
## 虚拟串口工具配置
打开虚拟串口工具，添加上述代理客户端内勾选的通道号，图片如下：
<p style='color:red'>**注意：**此处必须使用虚拟串口工具。不是虚拟网口工具。
</p>
在虚拟串口工具界面，点击“登录网站”，或者打开浏览器输入：mcc.ecsiot.com 出现下图:
输入虚拟串口软件的用户名和密码登录即可。登录后，如下图：
勾选通道号，然后点击终端控制，出现如下图：
点击“添加TCP端口”即可。添加后在TCP端口处会有对应的端口。
<p style='color:red'>**注意：此处生成的TCP端口是自动生成的。** </p>
## 电脑端VNC连接
打开VNC的软件，服务器填写串口服务器域名：mcc.ecsiot.com 以及上步添加的TCP端口号，出现如下:
输入上述第一步配置的密码即可完成连接。
