创建流线
- 关闭渲染视图2
- 关闭Contour1的显示

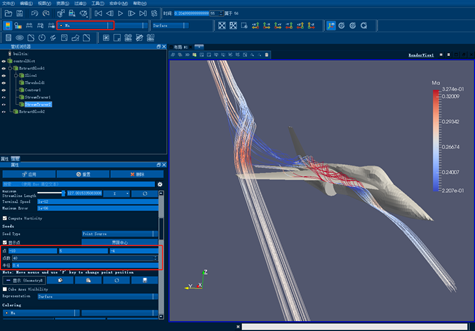

- 选择ExtractBlock1，在其上应用流线过滤器，属性设置见下图
::: hljs-center
:::

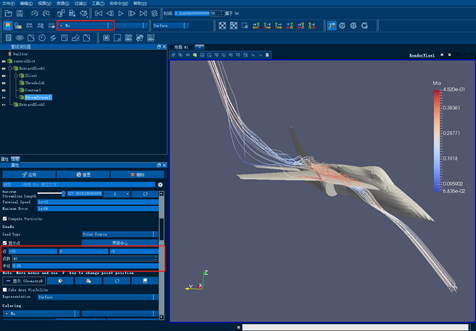

- 再添加一束流线，选择ExtractBlock1，在其上应用流线过滤器，属性设置
见下图
::: hljs-center
:::
- 关闭StreamTracer2的显示

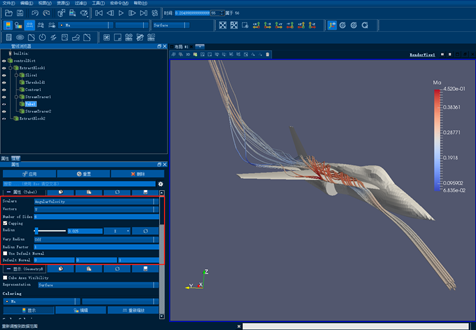

- 选择StreamTracer1，在其上应用流管过滤器，属性设置见下图
::: hljs-center
:::
如果需要在特定的平面上释放流线可以通过下面步骤实现。
- 关闭StreamTracer1和Tube1的显示

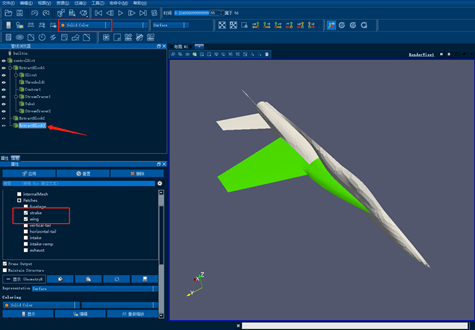

- 选择controlDict，在其上应用提取块过滤器，然后选择strake和wing，后续会在这两个面上释放流线
::: hljs-center
:::

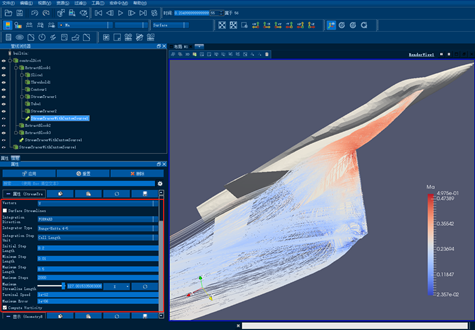

- 选中ExtractBlock3，在其上应用自定义源进行流线追踪过滤器
- ExtractBlock3作为种子源，ExtractBlock1作为输入
::: hljs-center
:::
应用后的效果如下所示：
::: hljs-center
:::
上图中的流线过密，影响渲染速度，可以通过屏蔽点过滤器解决此问题，步骤如下。
- 关闭StreamTracerWithCustomSource1
- 关闭ExtractBlock2的显示

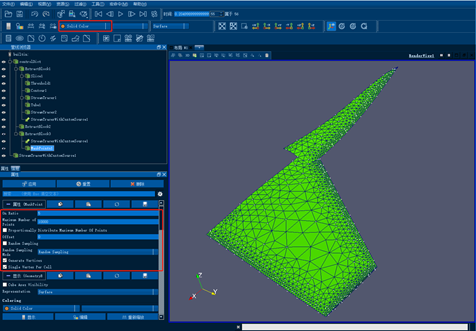

- 选择ExtractBlock3，在其上应用屏蔽点过滤器，属性设置见下图
::: hljs-center
:::
- 选择MaskPoints1，在其上应用自定义源进行流线追踪过滤器
- MaskPoints1作为种子源，ExtractBlock1作为输入

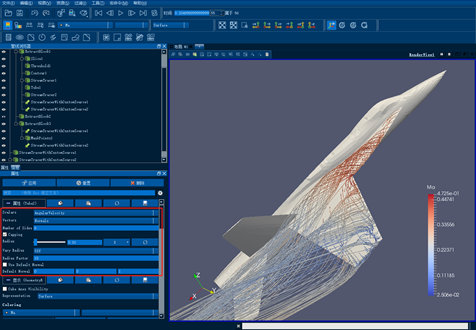

- 选择StreamTracerWithCustomSource2，应用流管过滤器
::: hljs-center
:::
