导入VR资源到MakeReal3D

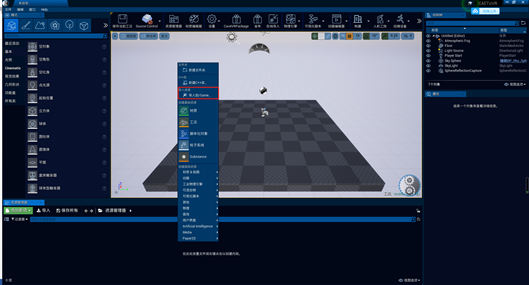

- 新建一个MakeReal3D项目，在资源管理器中右键单击，选择导入到/Game…
::: hljs-center
:::

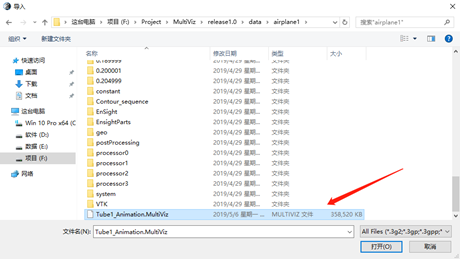

- 点击后弹出导入对话框，找到Tube1_Animation.MultiViz，点击打开
::: hljs-center
:::
- 随后弹出导入选项对话框，保持默认参数，点击导入
::: hljs-center
:::

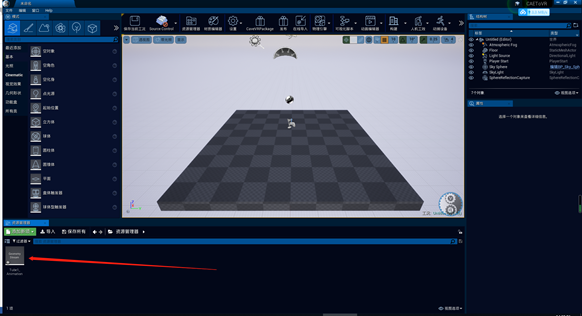

- 导入后的文件如下图中所示
::: hljs-center
:::

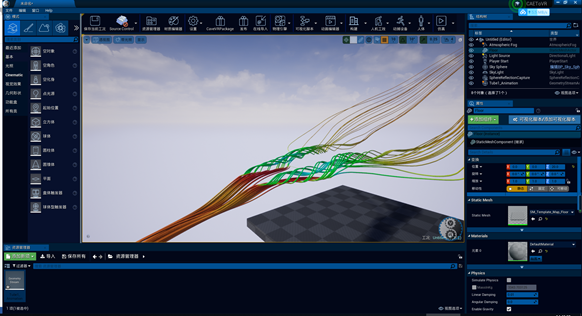

- 用鼠标左键选中文件直接拖动到场景中，拖入并调整摆放后如下图中所示
::: hljs-center
:::

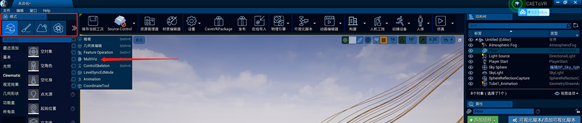

- 在左上角选择MultiViz模式，勾选上即可对CAE模型进行相关操作
::: hljs-center
:::
- 进入MultiViz模式后的界面如下所示
::: hljs-center
:::
- 点击 ，然后在场景内选择Tube1_Animation，选中后在Actor位置会有提示，如下
::: hljs-center
:::
- 点击 可以播放动画，点击 后可以循环播放

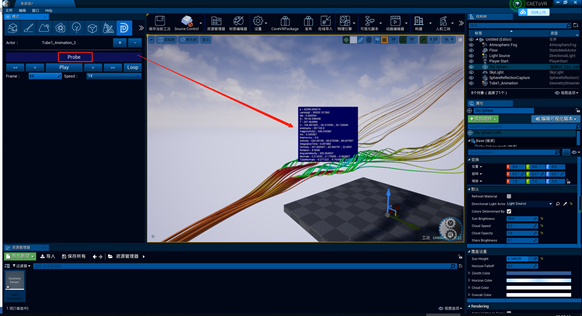

- 点击 后可以查询某个位置处值的大小，如下所示
::: hljs-center
:::
- 再次点击Probe，取消探针的选中状态
- 在结构树中选择流线，其对应的属性面板如下
::: hljs-center
:::
其中Point Feature可以选择不同的变量；Geometry Stream表示当前选中的几何对象；Object Index表示当前选中对象的索引值；Current Frame Index表示当前帧数的索引值；Draw Material表示当前对象的材质；Play Interval可以控制多帧动画播放的快慢；Auto Play Animation勾选后会自动播放动画；Text Show Menu中可以更改对象的名字，这个名字会出现在沉浸式环境的三维菜单中。
- 将飞机模型和中轴线切面导入MakeReal3D后，调整位置，如图所示
::: hljs-center
:::

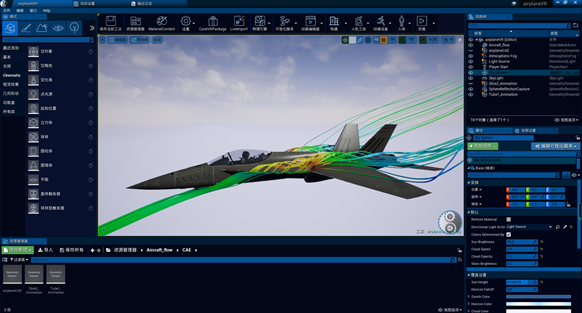

- 将渲染后的飞机模型加入MakeReal3D后，调整位置，如图所示
::: hljs-center
:::

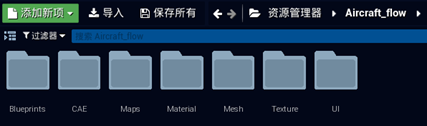

因为一个项目涉及很多不同类型的资源，因此最好创建不同的文件夹用来放置不同的资源，本项目最终的文件目录结构如下。从上面的两幅图中也可以看出，CAE的相关资源已经放在了CAE文件夹内。
::: hljs-center
:::
其中CAE文件夹内存储的是上述的流线、飞机云图模型和中轴线切面，Mesh中存储的是渲染后的飞机模型，Material中存储的是飞机的材质，Texture中存储的是材质贴图，UI中存储的是自定义的可视化控件，Blueprints中存储的是蓝图脚本文件，Maps中存储的是工况文件。
