三菱
## FX编程口
### 1.1PLC设置
### 1.2模块配置
对于串口PLC来说，物联网卡上网模块不需要任何配置，只要保证模块有网络即可。如果通过wifi或WAN上网，需要进入配置界面，详情查看硬件手册--设备配置--配置方法--网络设置。
### 1.3平台连接
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com

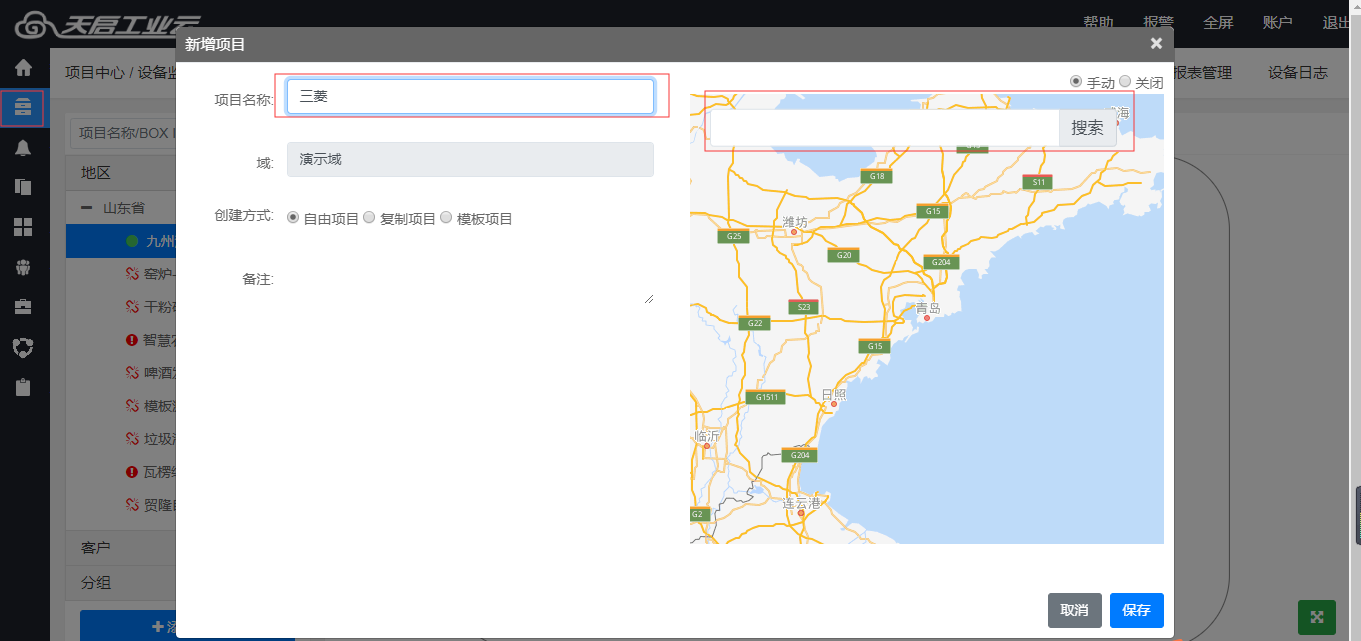

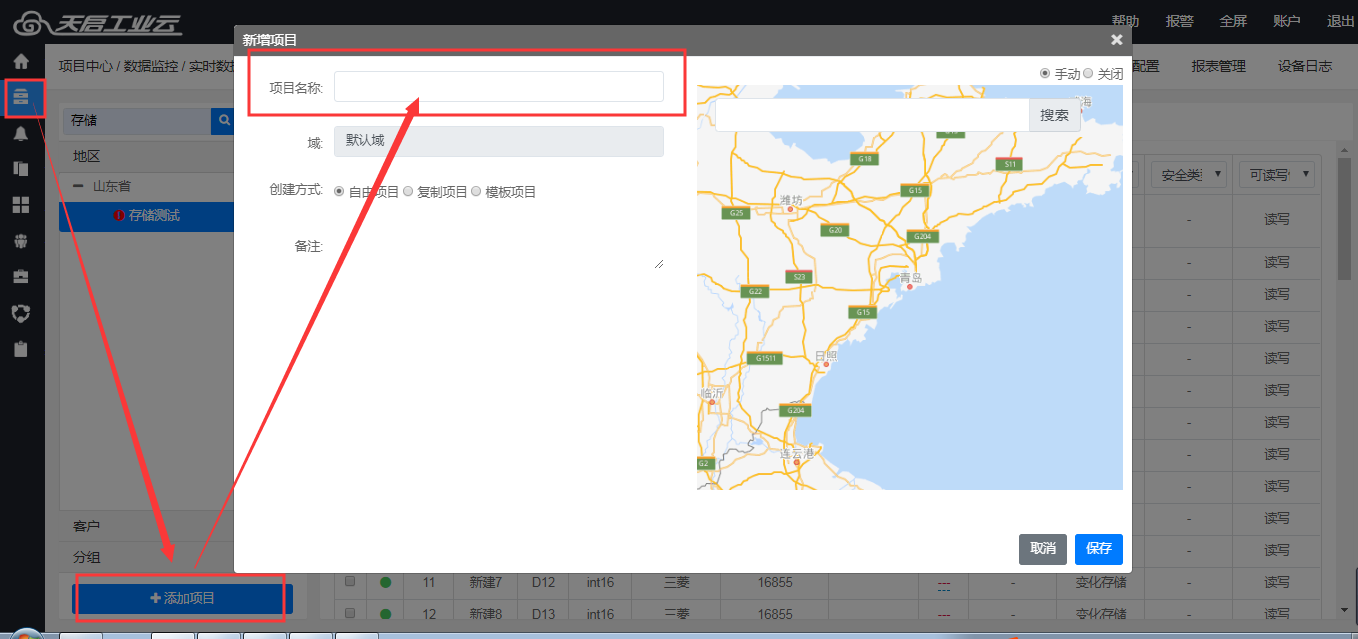

进入云平台之后，点击“项目中心”--页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
### 1.4ECSManager软件配置

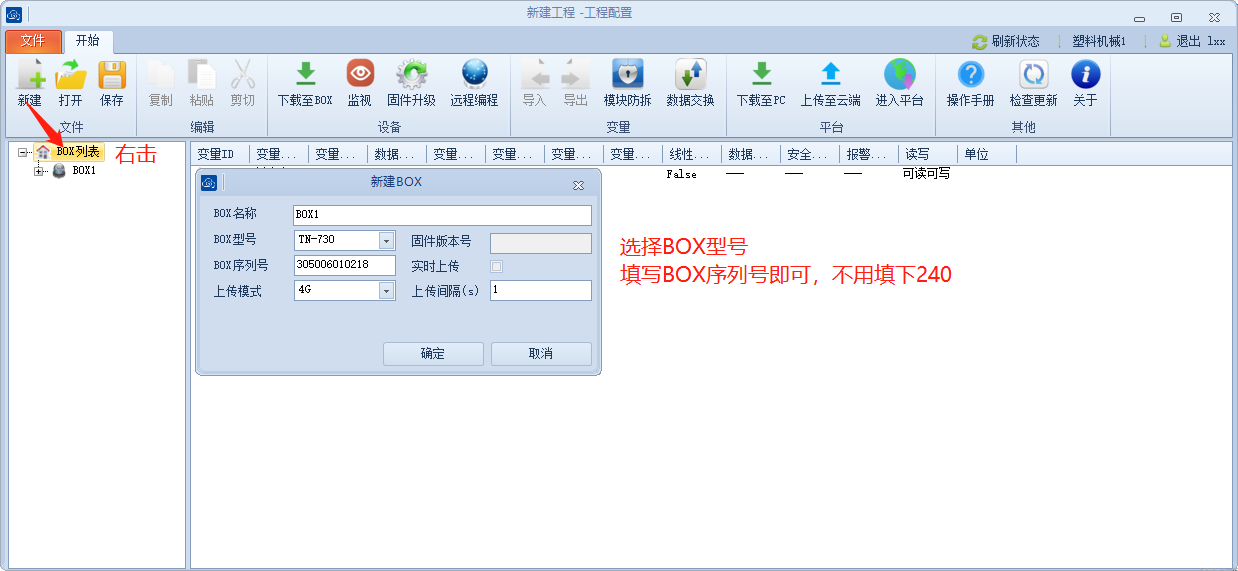

打开ECSManger软件点击：新建-右键 BOX 列表-添加BOX。
右键RS232(COM3)-添加设备-设置串口参数。
右键设备名称或空白处→添加变量→根据设备内变量使用情况创建。也可以通过 excel 导入、导出变量。变量
可以复制、剪切、粘贴，方法与 office 一致，可以右键，也可以使用 快捷键，快捷键与 office 一致。
### 1.5ECSManager软件配置下载

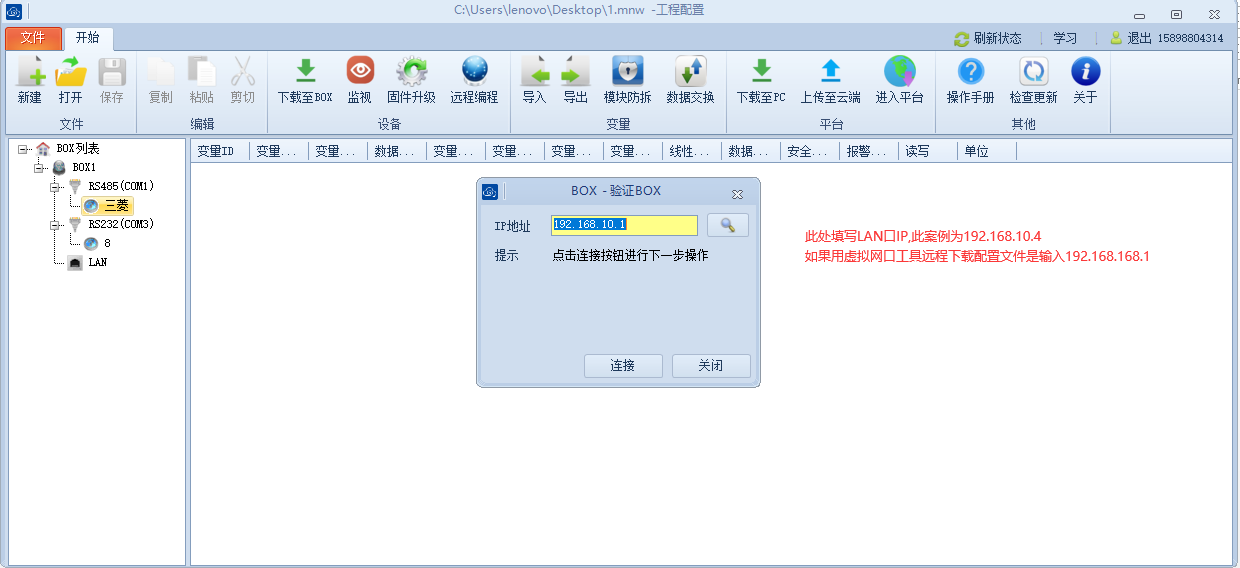

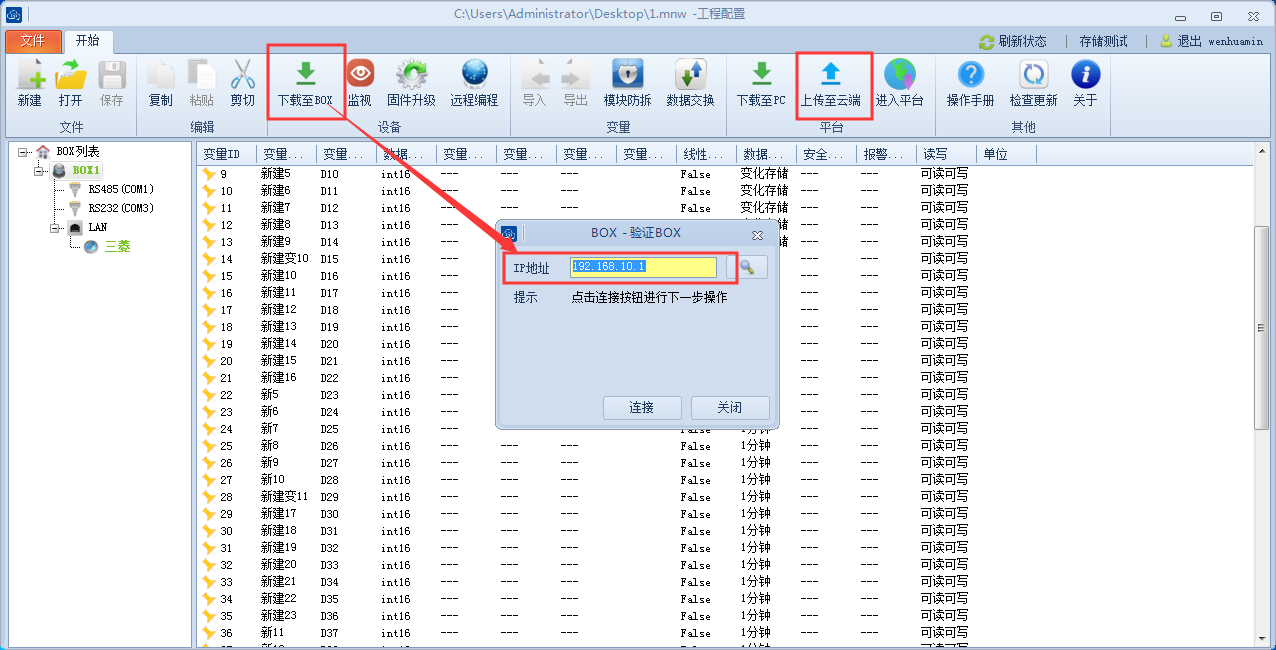

点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击确定即可。

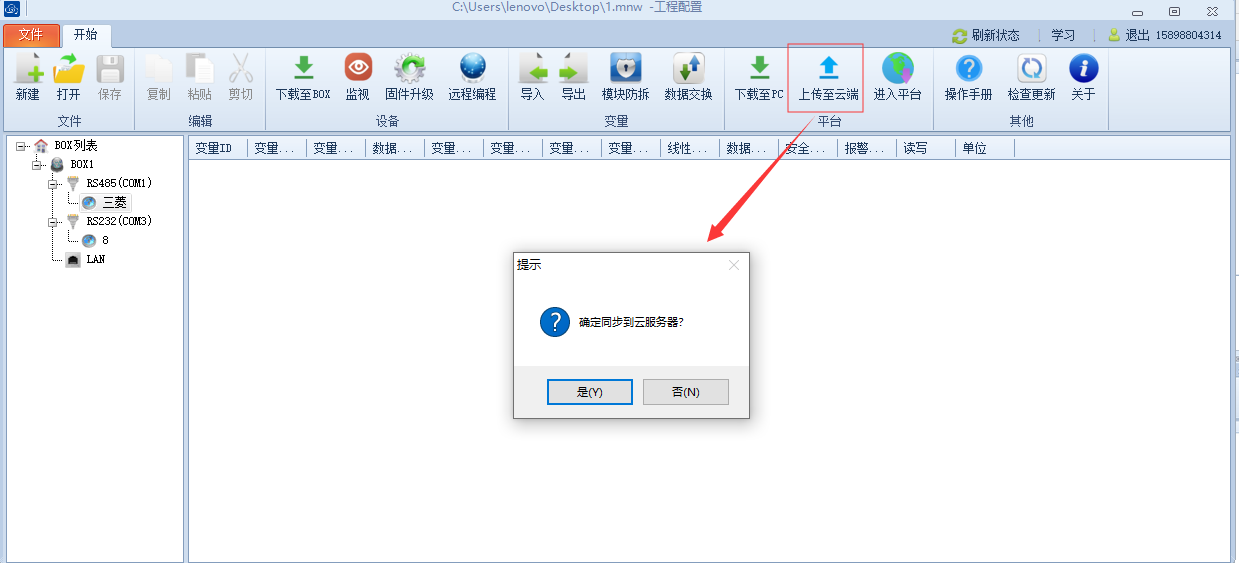

将配置信息上传到云端，以便云平台能够读取PLC变量参数并调用。
----------
----------
----------
----------
----------
----------
## FX-485BD
### 1.1GXworks2 软件注意点

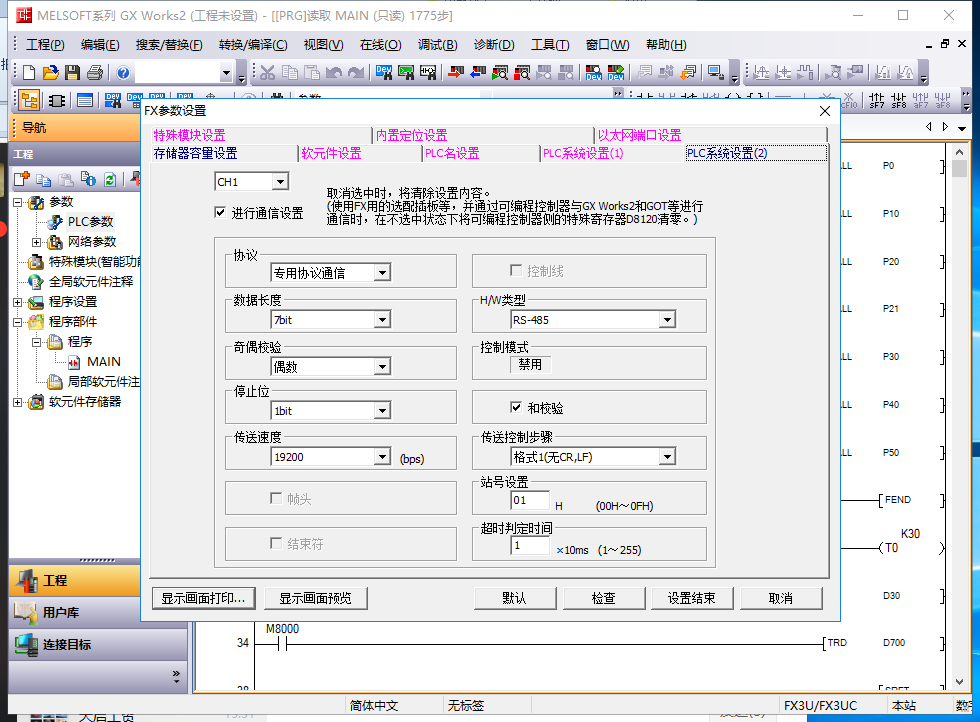

PLC参数右键双击打开FX参数设置，选择PLC系统设置，配置参数如下图所示:
### 1.2模块配置
对于串口PLC来说，物联网卡上网模块不需要任何配置，只要保证模块有网络即可。如果通过wifi或WAN上网，需要进入配置界面，详情查看硬件手册--设备配置--配置方法--网络设置。
### 1.3平台连接
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com
进入云平台之后，点击“项目中心”-页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
### 1.4ECSManager软件配置

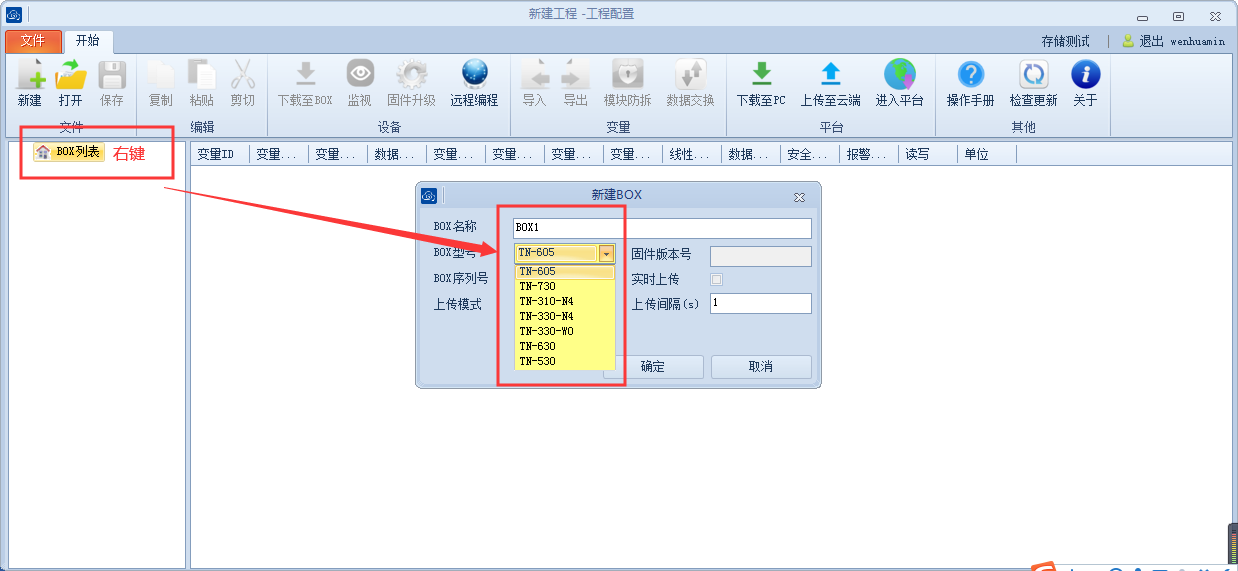

打开ECSManger软件点击：新建-右键 BOX 列表-添加 BOX。

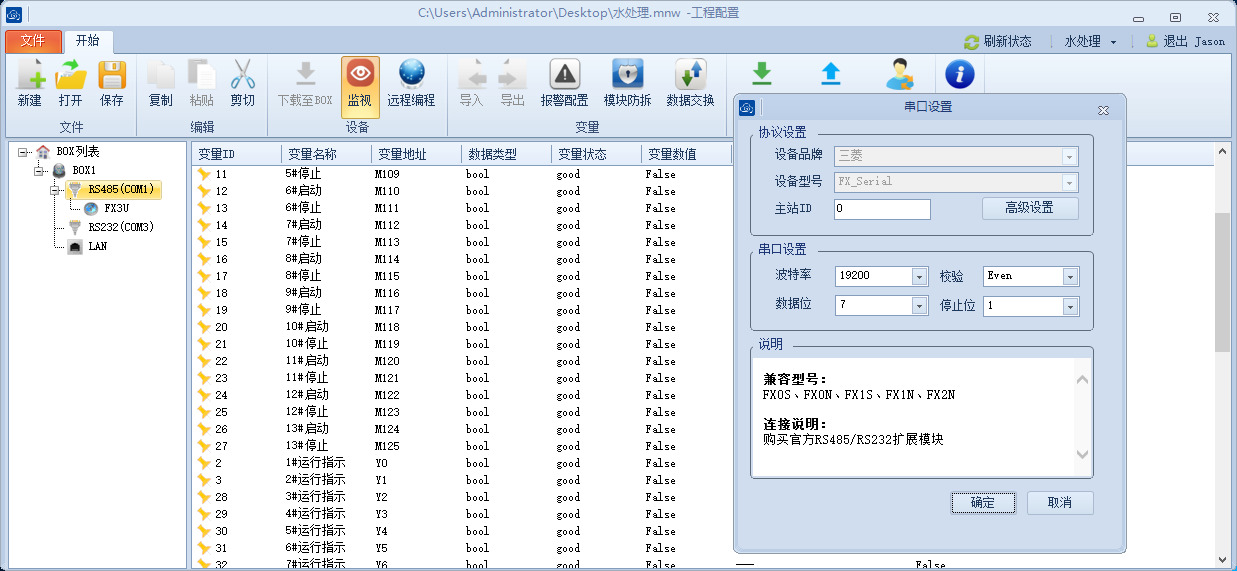

右键 RS485（COM1）→设置串口参数。
右键设备名称或空白处→添加变量→根据设备内变量使用情况创建。也可以通过 excel 导入、导出变量。变量
可以复制、剪切、粘贴，方法与 office 一致，可以右键，也可以使用 快捷键，快捷键与 office 一致。
### 1.5ECSManager软件配置下载
点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击确定即可。
将配置信息上传到云端，以便云平台能够读取PLC变量参数并调用。
----------
----------
----------
----------
----------
----------
## FX5U系列
### 1.1PLC设置

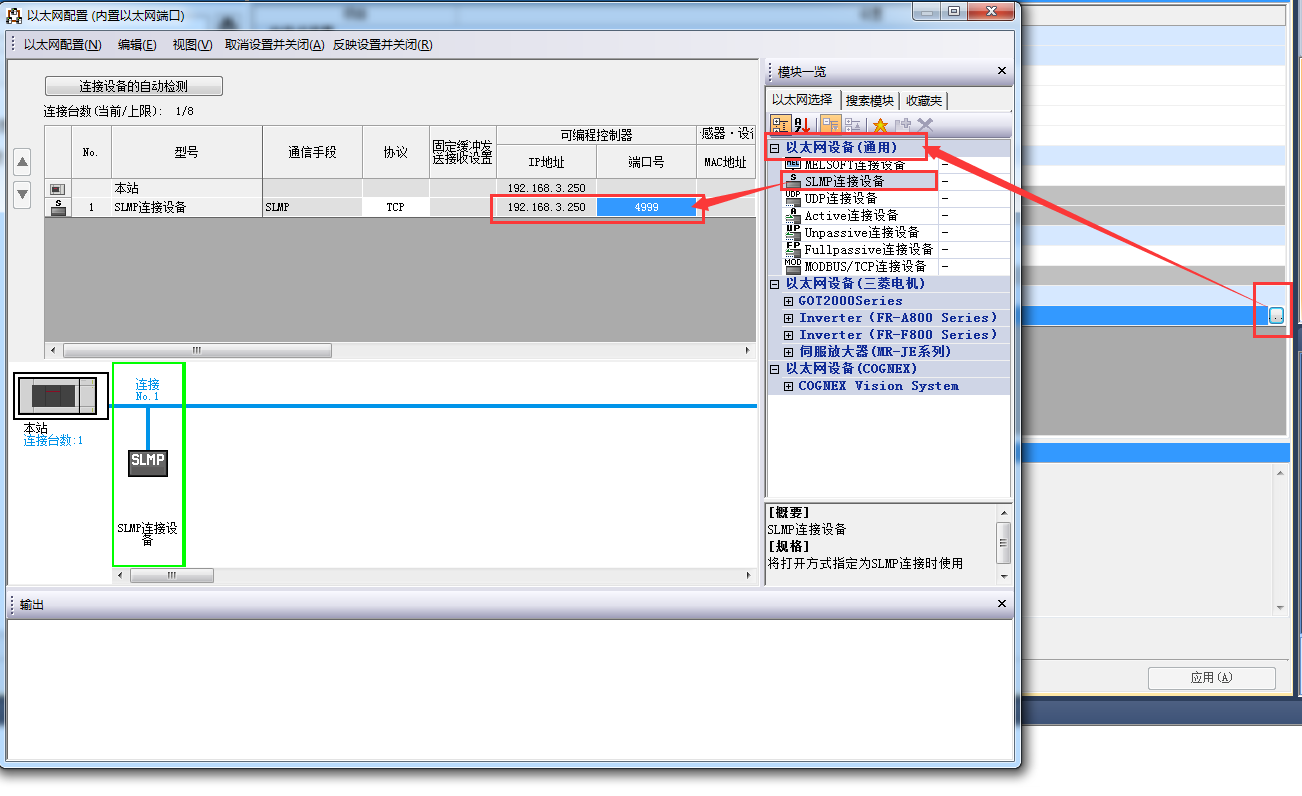

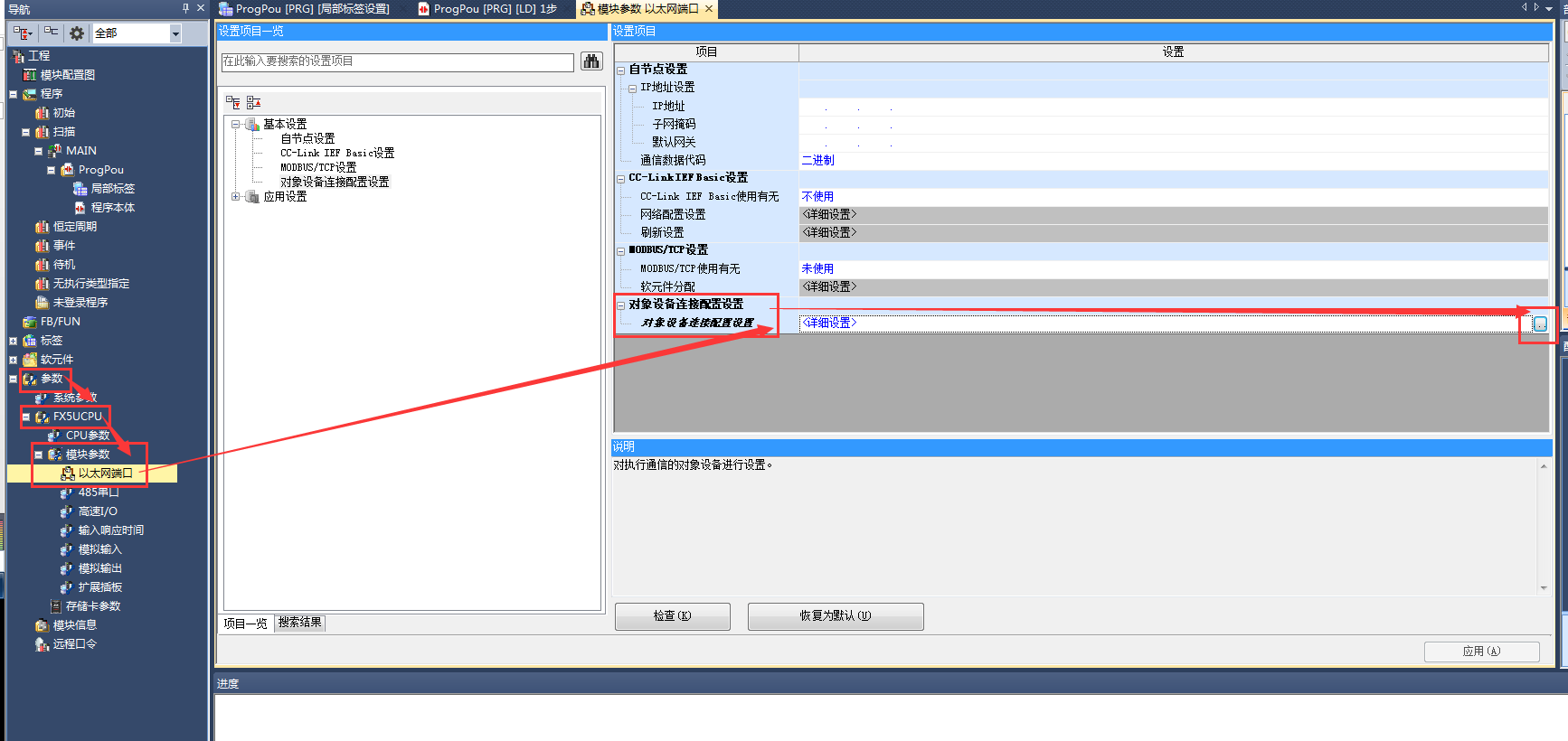

选择参数——FX5UCPU——模块参数——以太网端口——对象设备连接配置设置——以太网设备——SLMP连接设备。
注意：
1、选择SLMP配置后，端口号自定义，只要ECSMANGER里面和此处设置的一致即可。
2、如果PLC要同时连接触摸屏和模块，要再拖一个MELSOFT连接。
### 1.2模块配置
使用直连或交叉网线将TN-630的LAN口与电脑连接

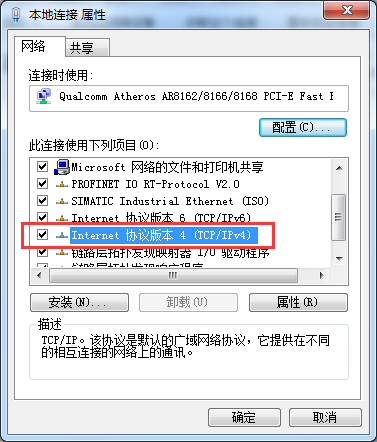

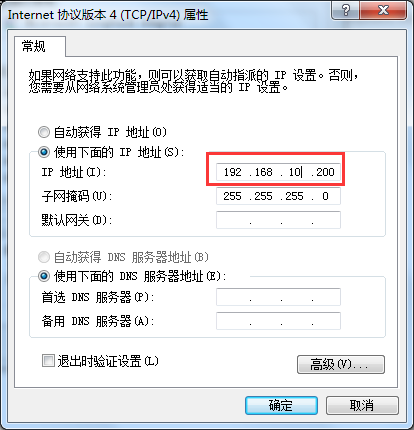

打开电脑，设定电脑的IP地址与TN-630的IP地址处于同一网段。TN-630出厂默认IP为192.168.10.1，此时将电脑IP设为192.168.10.*即可。

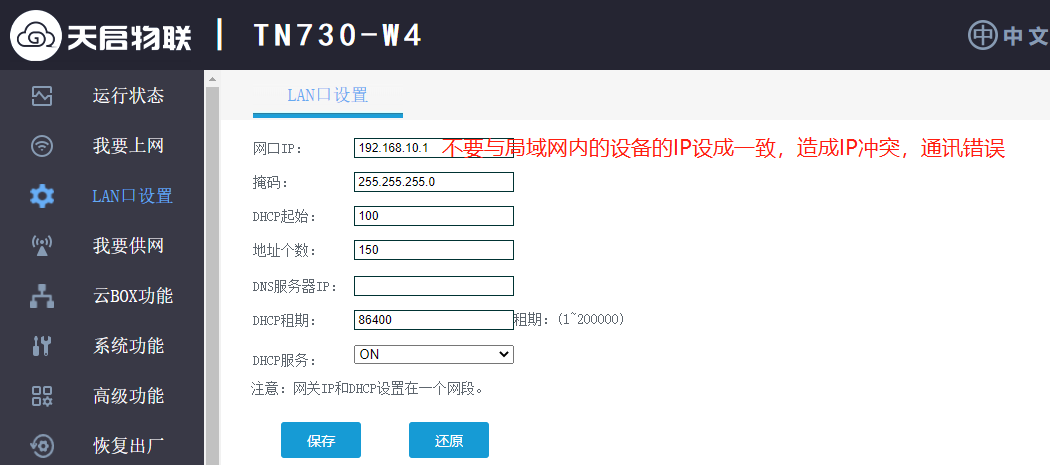

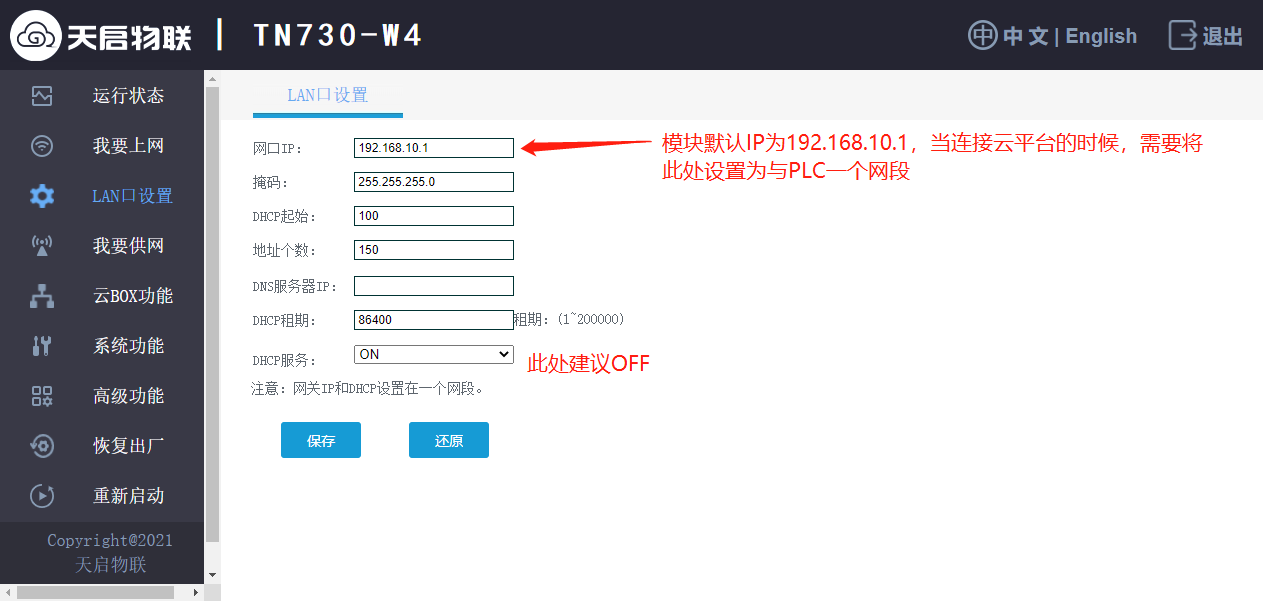

将云BOX的IP配置与PLC的网段一样，PLC的IP地址：192.168.10.1。关闭DHCP（配置完保存）,如果PLC的IP地址已经为192.168.10.X（不为192.168.10.1），Lan口IP默认即可。
（注意云BOX的IP地址与PLC的地址不要设置成一样，造成IP地址冲突）
保存完后重新启动模块。
### 1.3平台连接
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com
进入云平台之后，点击“项目中心”--页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
### 1.4ECSManager软件配置
打开ECSManger软件点击：新建--右键 BOX 列表--添加 BOX。

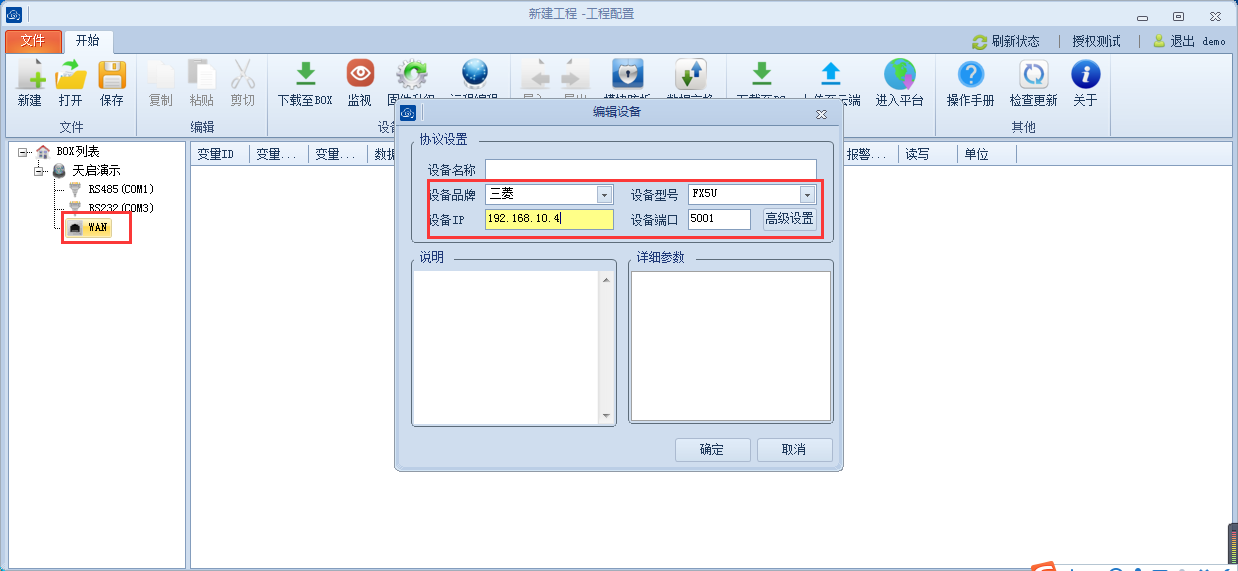

选中WAN，右键添加设备，设备名称自定义，设备品牌选择三菱，设备型号选择FX5U，IP地址写PLC的IP地址，端口号写PLC内配置的端口号。
右键设备名称或空白处→添加变量→根据设备内变量使用情况创建。也可以通过 excel 导入、导出变量。变量可以复制、剪切、粘贴，方法与 office 一致，可以右键，也可以使用 快捷键，快捷键与 office 一致。
### 1.5ECSManager软件配置下载
点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击确定即可。
注意：下载至BOX有三种方式下载。
1、本地使用网线将电脑和模块连接起来，使用模块的本地IP地址下载，默认是192.168.10.1 如果更改过，用改后的IP下载。
2、使用远程192.168.168.1下载，注意：使用该IP地址下载的时候，模块需要连上网络，并且需要将虚拟网口工具打开，将该模块加入网络后，才可以使用该IP地址。如下图
3、先上传至云端，然后在远端项目中心里面找到这个项目，项目配置的BOX管理里面，点击数据同步，如下图：

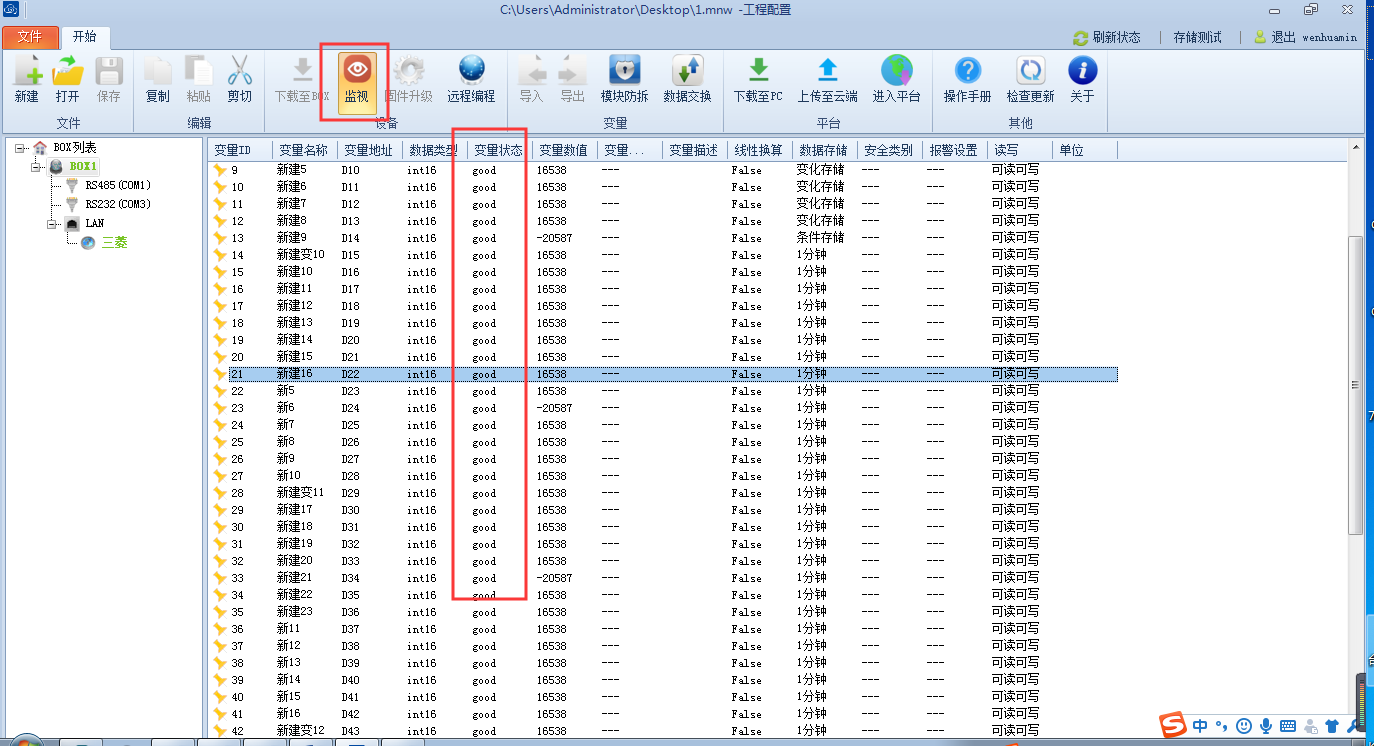

通过ECSManager软件里面的监视，如下：
点击监视后，会出来IP地址，具体使用的IP与上述步骤中的“下载至BOX”方式一样，变量状态为“good”表示PLC和模块通讯正常。
状态为绿色以及实时数据内有数值，表示通讯成功。通过平台查看，如下：
### 1.6ECSManager软件远程编程

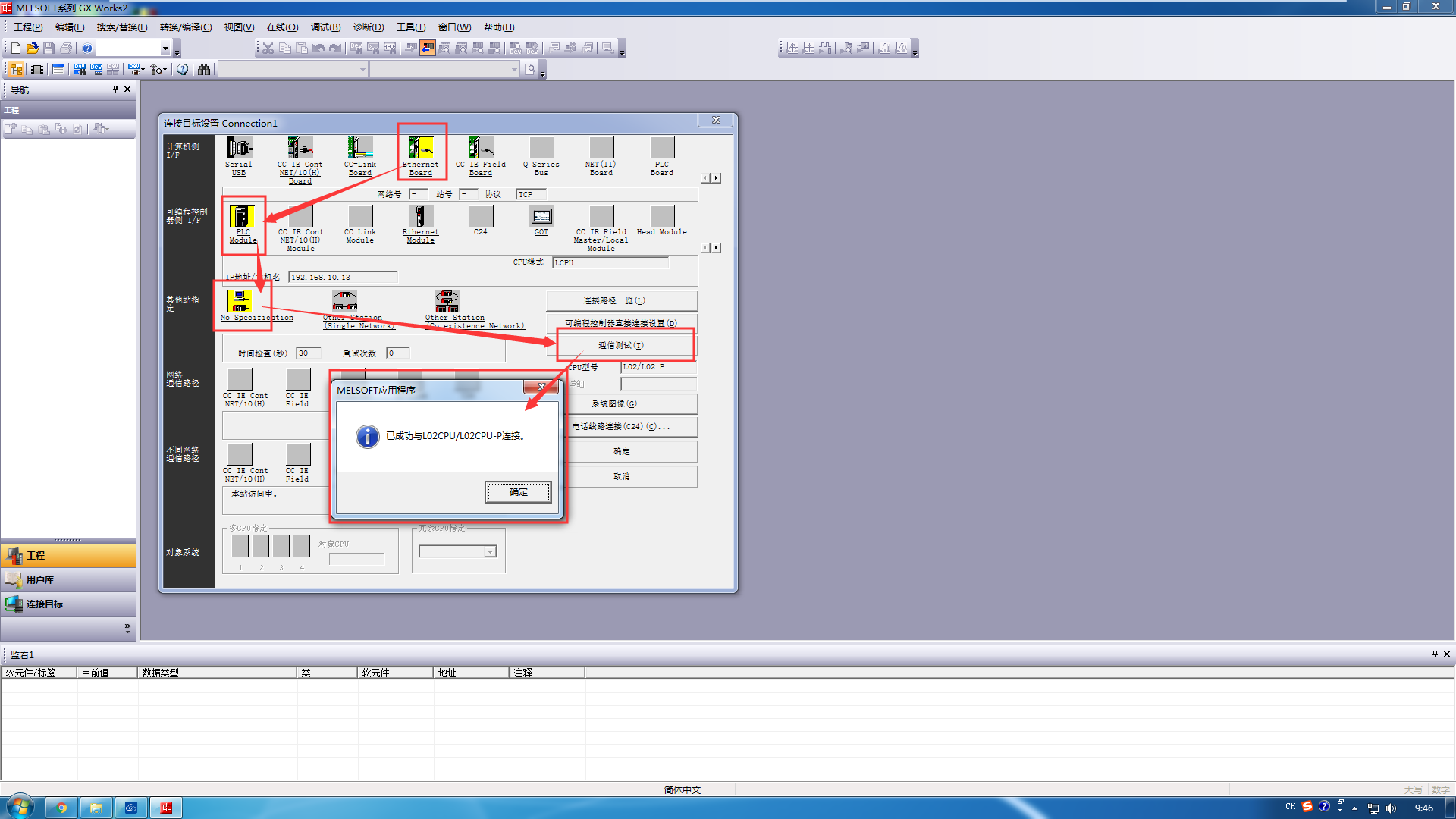

在Ecsmangers界面，点击“远程编程”，选择要连接的设备以及网段，启动连接后，下面会显示开启成功，完成后，回到三菱的编程软件里面连接即可。连接方式如下：
注意：使用ECS软件远程编程时，模块的IP需要和PLC在同一网段。
以上配置完成后，点击通讯测试，通讯成功，即可远程上传、下载、更新程序。
注意：连接方式一定要选择通过集线器连接。
### 1.7虚拟网口远程下载程序

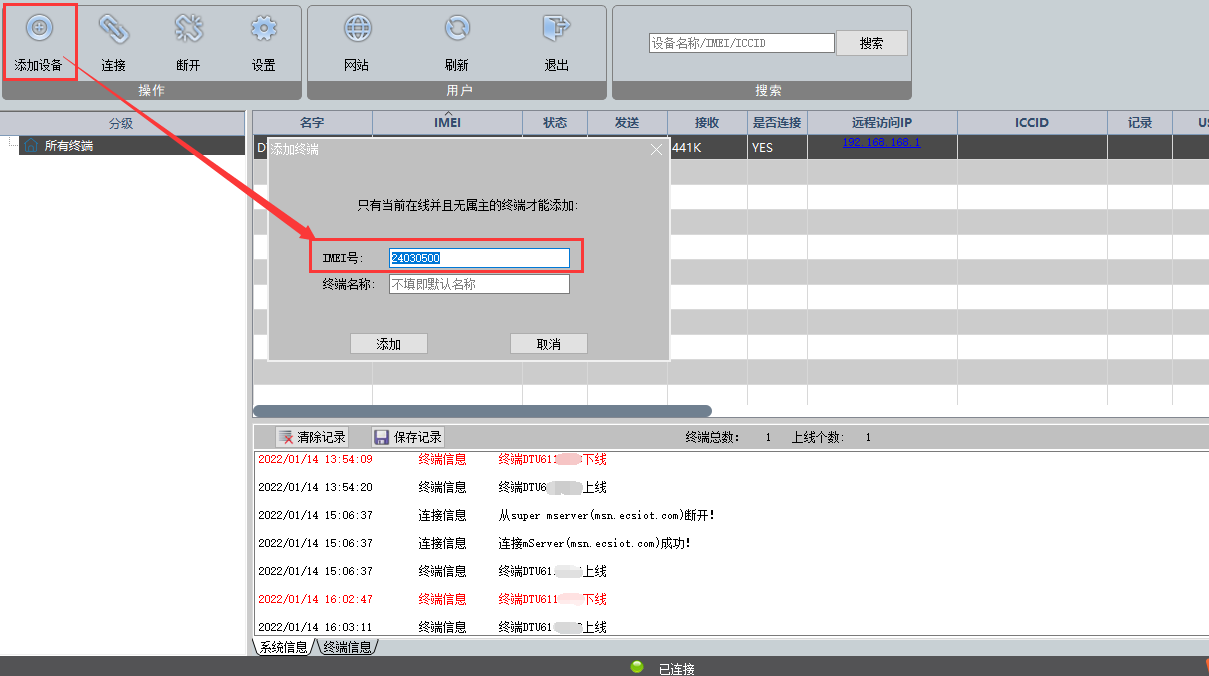

打开虚拟网口工具，点击右上角添加终端，弹出框，将模块侧面的IMEI号输入即可，（注意：添加的前提是模块已经连上网络，并且该IMEI号没有被绑定）

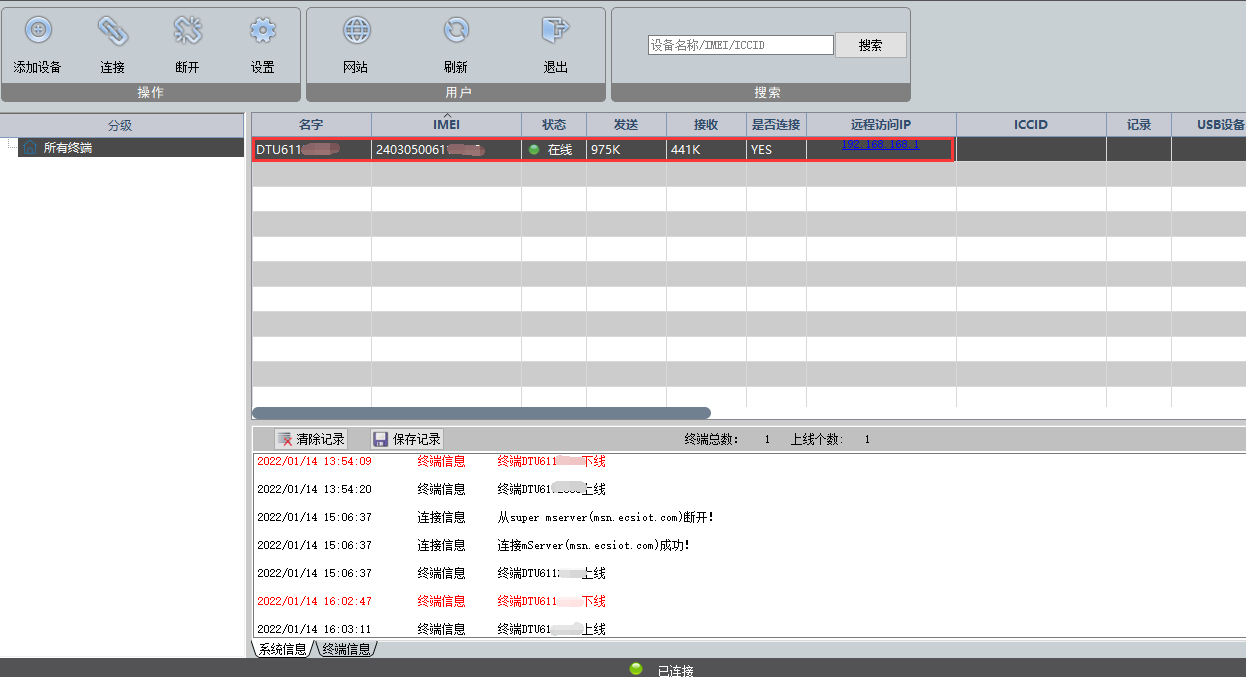

选中模块号，点击上方的加入网络，加入后，序列号后面有“YES”提示

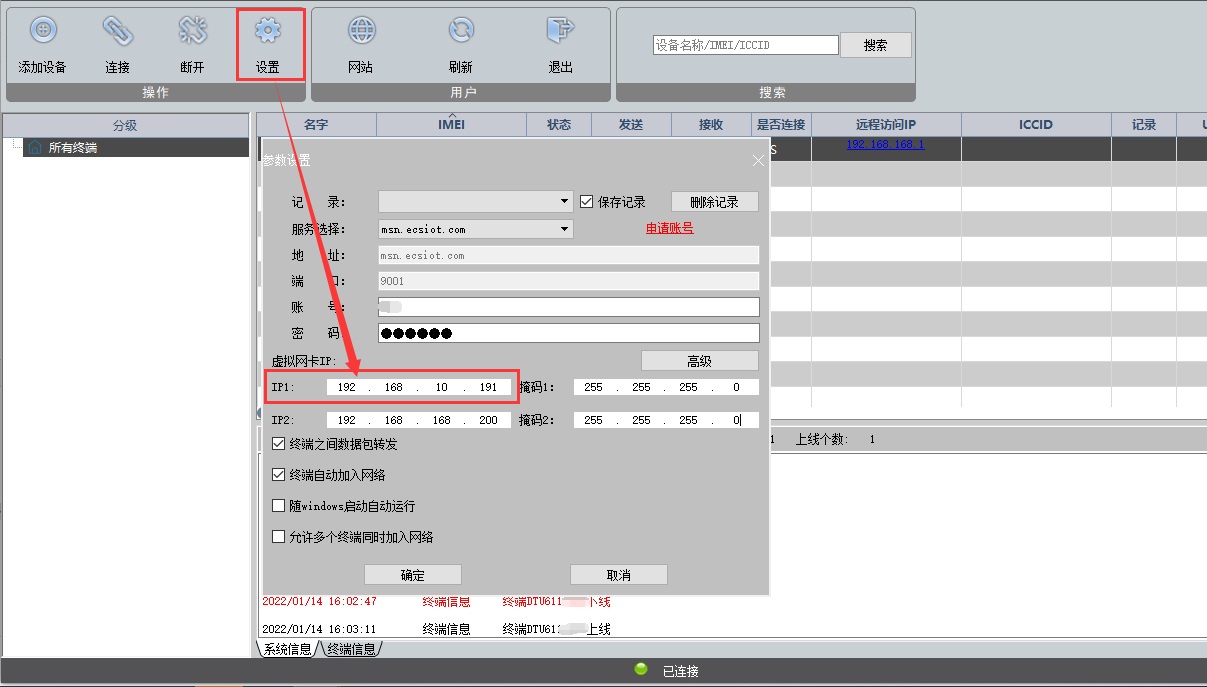

此处只需要设置IP1的地址，将IP1改成和PLC（设备）在同一网段即可，此框内其他参数默认即可。
以上设置完成后，回到PLC的编程软件，连接步骤与使用ECS的步骤一样
----------
----------
----------
----------
----------
----------
## L/Q系列
### 1.1PLC端配置

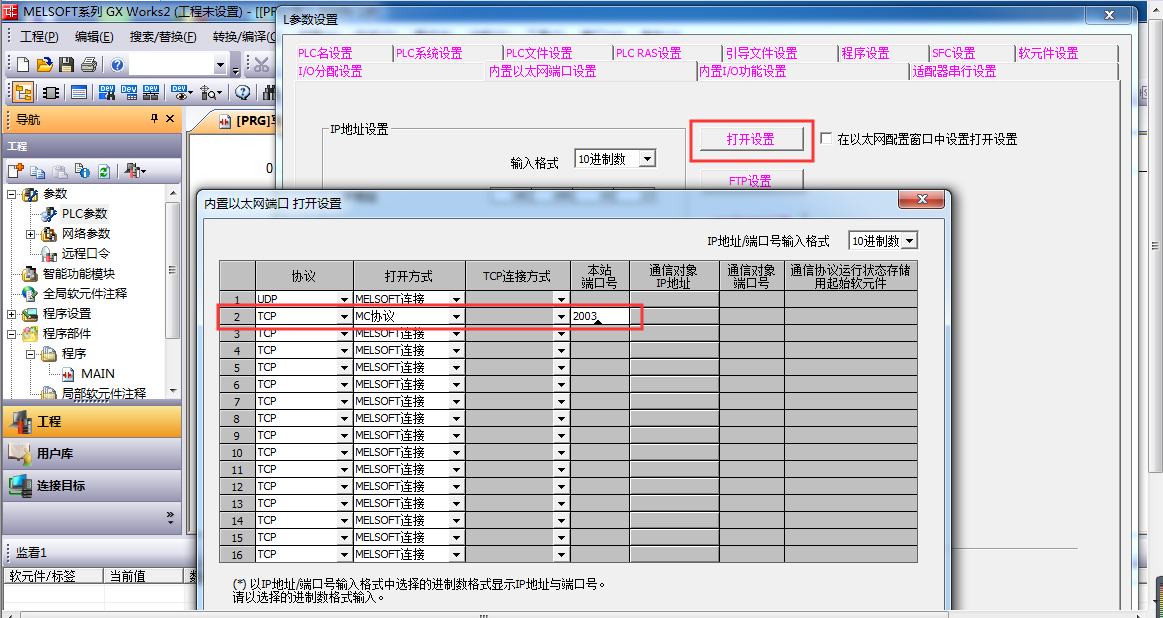

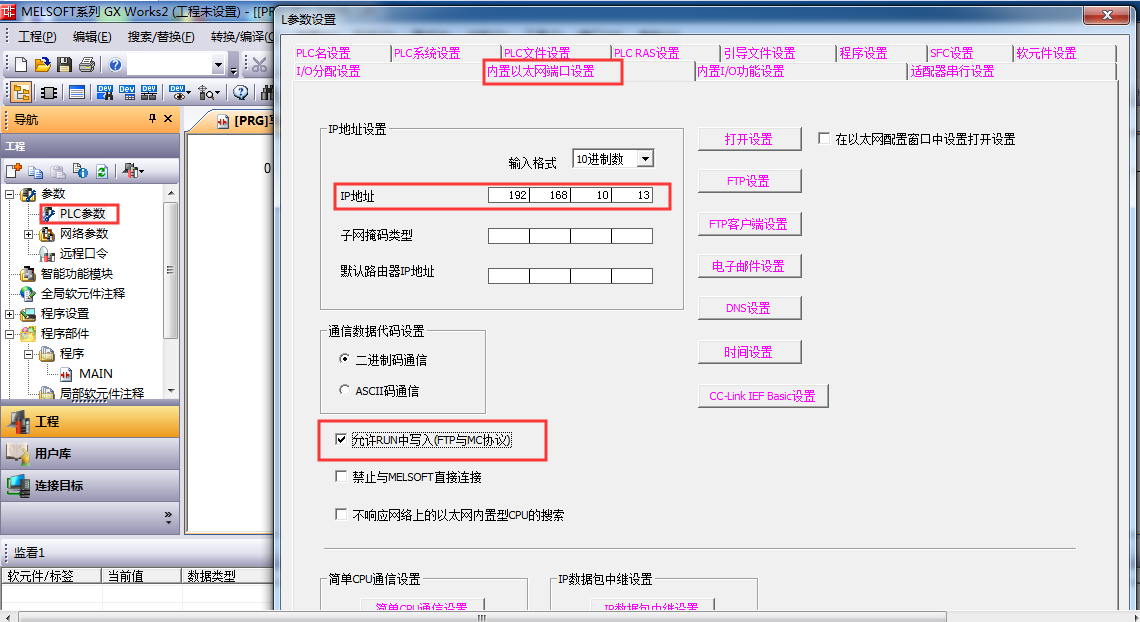

PLC参数右键双击打开内置以太网端口设置选项卡，配置参数如下图
注意：第一张图上面设置PLC的IP地址，以及要勾选“允许run中写入”，如果不勾选，平台只能读
取PLC的数据，不能通过平台写入数据。第二张图配置协议，以及端口号，端口号自定义。
### 1.2模块配置
使用直连或交叉网线将TN-730的LAN口与电脑连接
打开电脑，设定电脑的IP地址与TN-730的IP地址处于同一网段。TN-730出厂默认IP为192.168.10.1，此时将电脑IP设为192.168.10.*即可。
将云BOX的IP配置与PLC的网段一样，PLC的IP地址：192.168.10.1。关闭DHCP（配置完保存）,如果
PLC的IP地址已经为192.168.10.X（不为192.168.10.1），Lan口IP默认即可。
（注意云BOX的IP地址与PLC的地址不要设置成一样，造成IP地址冲突）
保存完后重新启动模块。
### 1.3平台连接
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com
进入云平台之后，点击“项目中心”-页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
### 1.4ECSManager软件配置
打开ECSManger软件点击：新建-右键 BOX 列表-添加 BOX。

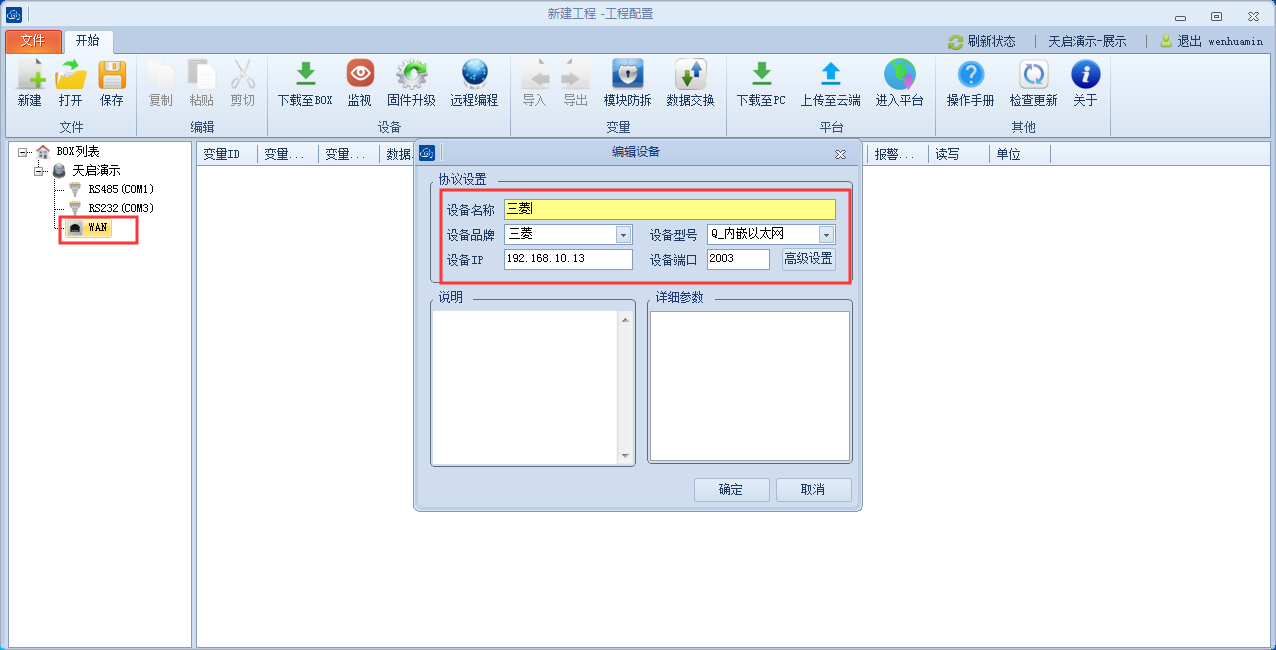

选中WAN，右键添加设备，设备名称自定义，设备品牌选择三菱，设备型号选择Q_内嵌以太网，IP地址
写PLC的IP地址，端口号写PLC内配置的端口号。
右键设备名称或空白处→添加变量→根据设备内变量使用情况创建。也可以通过 excel 导入、导出变量。
变量可以复制、剪切、粘贴，方法与 office 一致。
<p style='color:red'>**注意：**当BOX模块为TN-330时，直接配置WAN口IP即可。****
</p>

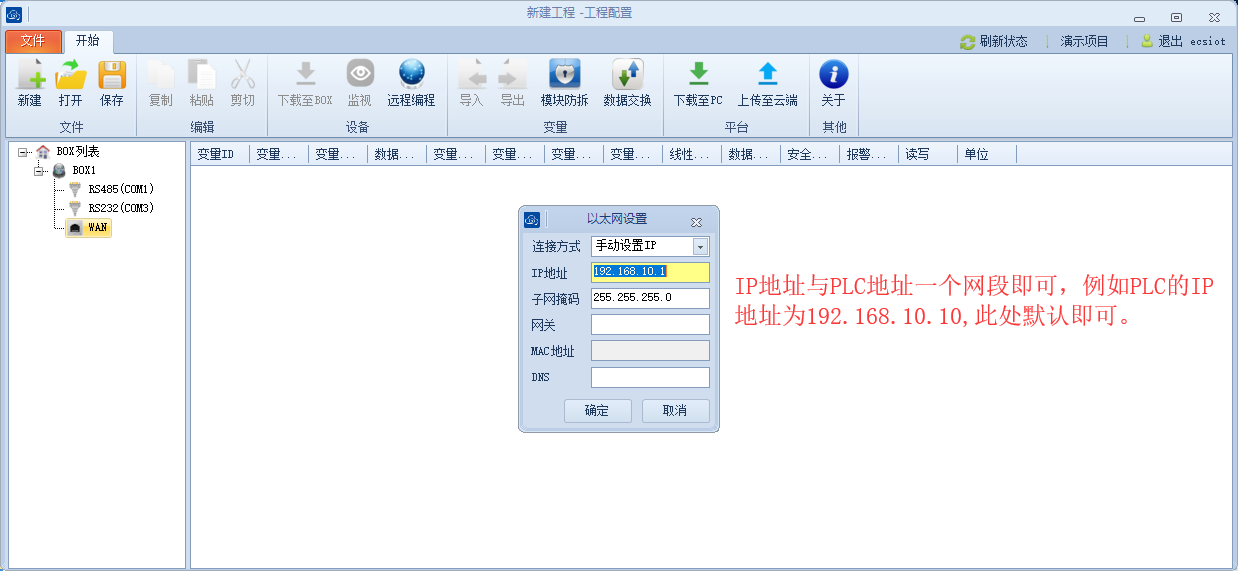

**当BOX模块为TN-330时，直接配置WAN口IP即可。**
[请点击此处查看详细操作步骤](doc:gfT6734F)
### 1.5ECSManager软件配置下载
点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击
确定即可,以及上传至云端。
注意：下载至BOX有三种方式下载。
1、本地使用网线将电脑和模块连接起来，使用模块的本地IP地址下载，默认是192.168.10.1 如果更
改过，用改后的IP下载。
2、使用远程192.168.168.1下载，注意：使用该IP地址下载的时候，模块需要连上网络，并且需要将
虚拟网口工具打开，将该模块加入网络后，才可以使用该IP地址。如下图

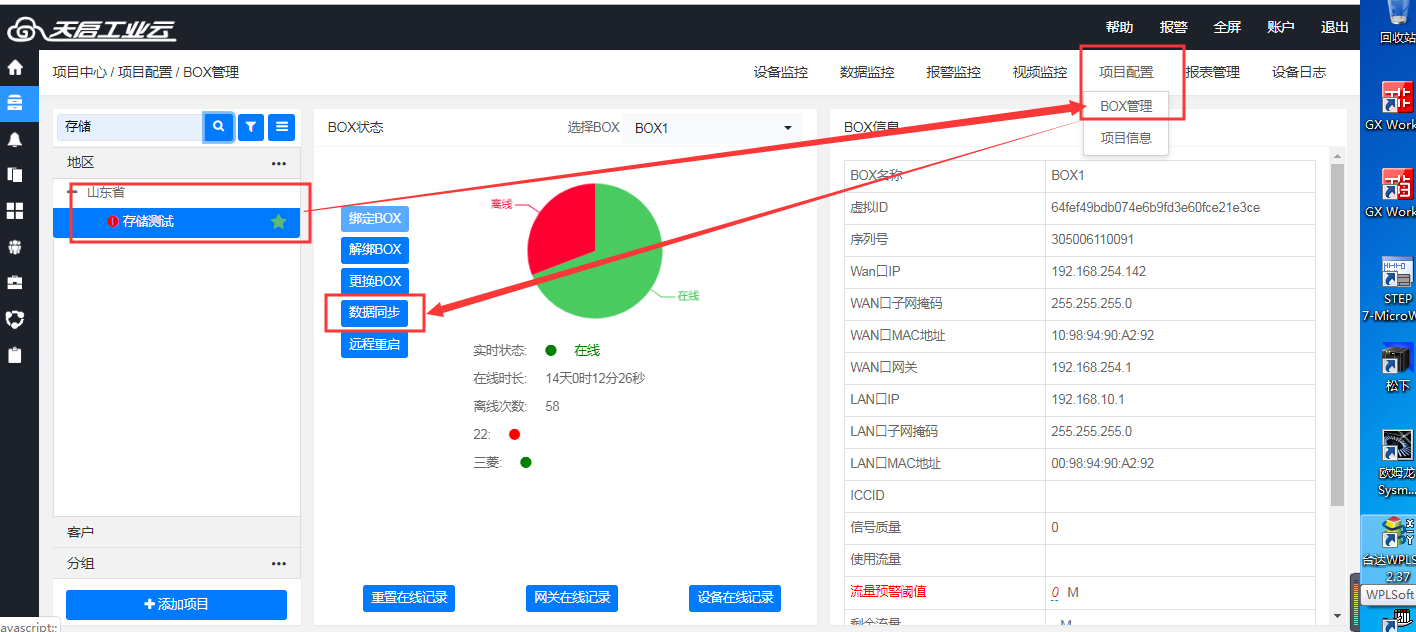

3、先上传至云端，然后在项目中心里面找到这个项目，项目配置的BOX管理里面，点击数据同步，如下图：

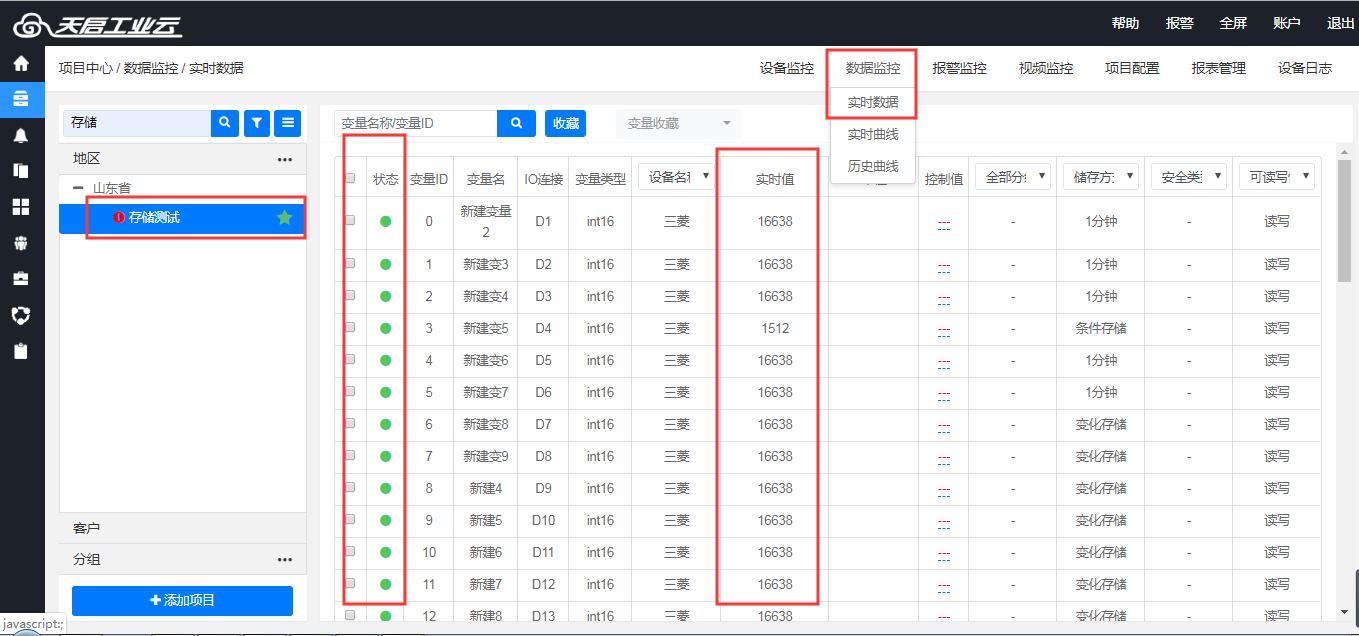

状态为绿色以及实时数据内有数值，表示通讯成功。通过平台查看，如下：
### 1.6ECS软件远程编程

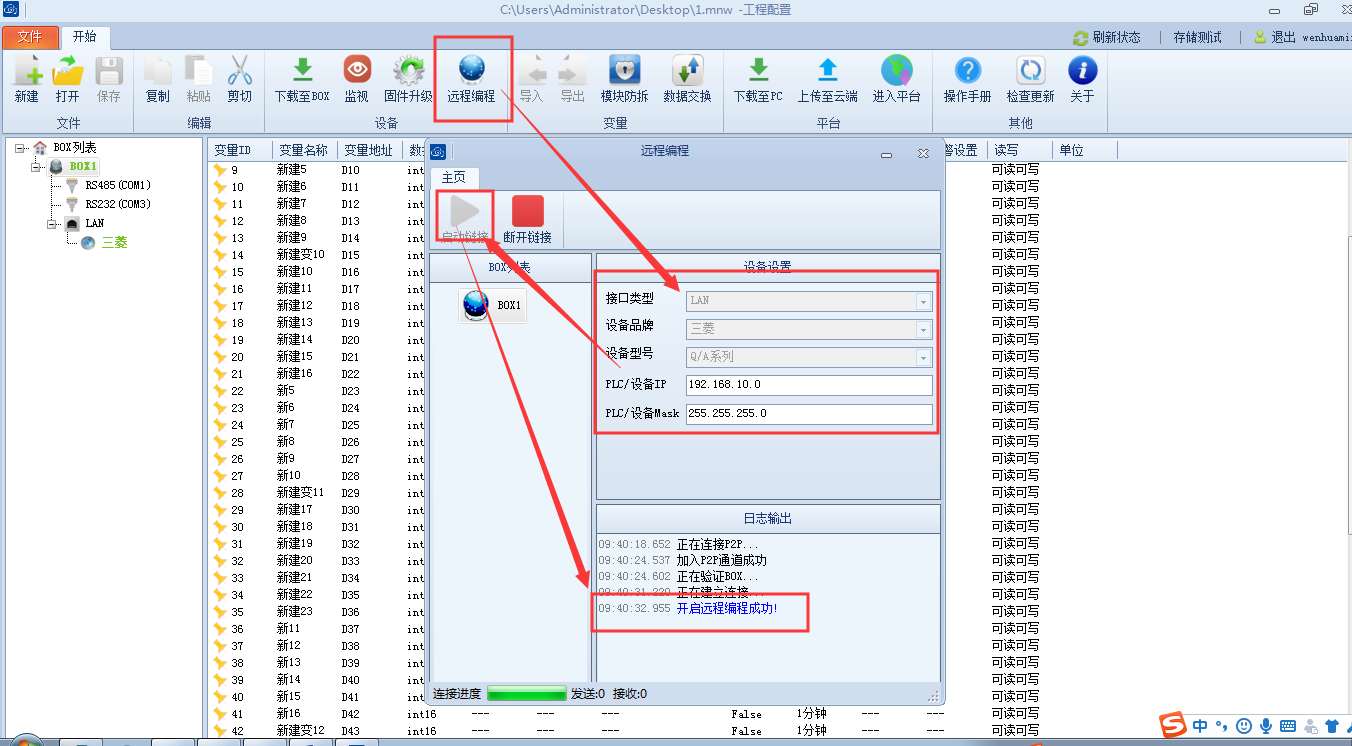

在Ecsmangers界面，点击“远程编程”，选择要连接的设备以及网段，启动连接后，下面会显示开启成功，

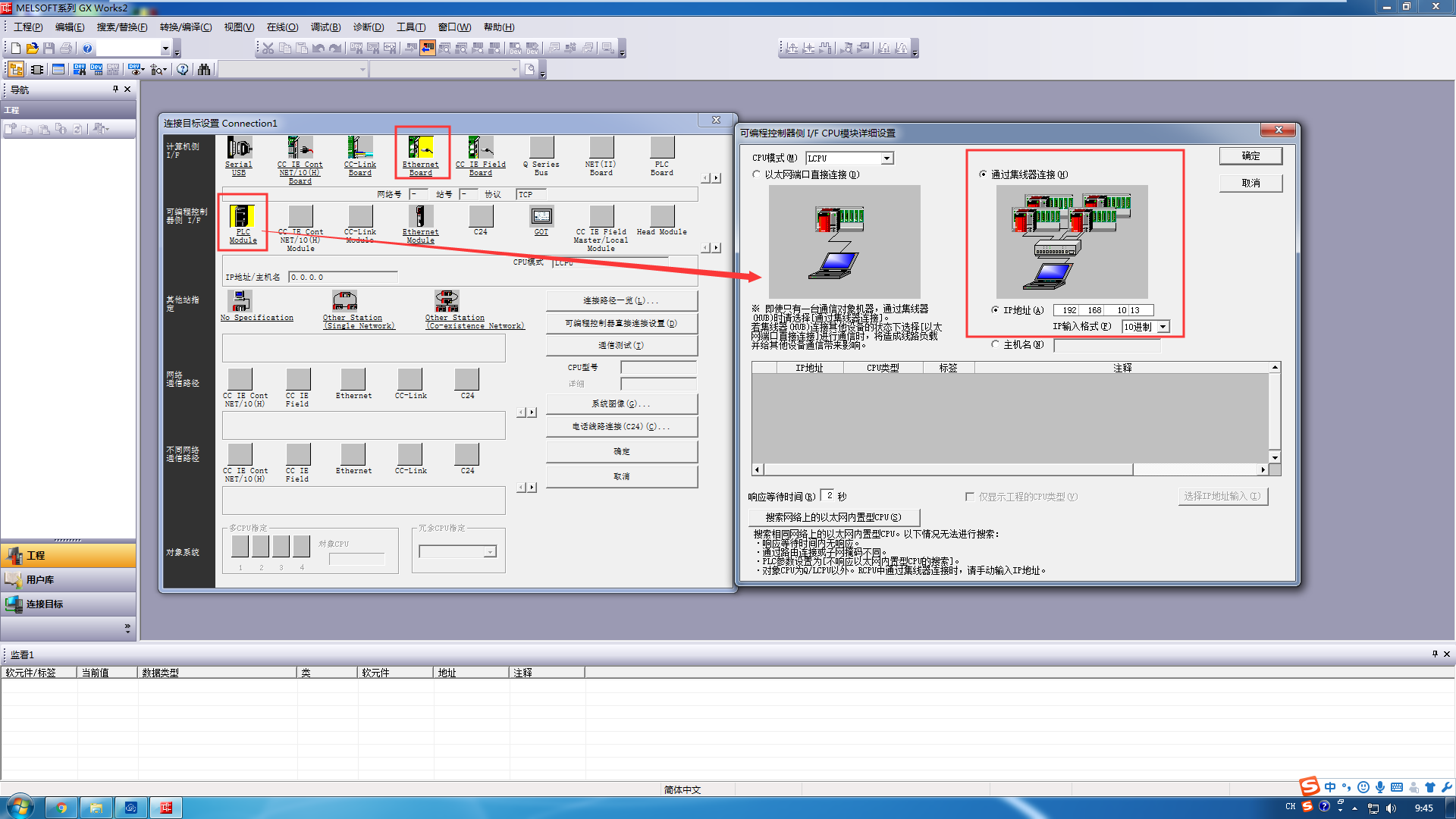

完成后，回到三菱的编程软件里面连接即可。连接方式如下：
注意：使用ECS软件远程编程时，模块的IP需要和PLC在同一网段。
以上配置完成后，点击通讯测试，通讯成功，即可远程上传、下载、更新程序。
### 1.7虚拟网口远程下载程序
打开虚拟网口工具，点击右上角添加终端，弹出框，将模块侧面的IMEI号输入即可，（注意：添加的前提
是模块已经连上网络，并且该IMEI号没有被绑定）

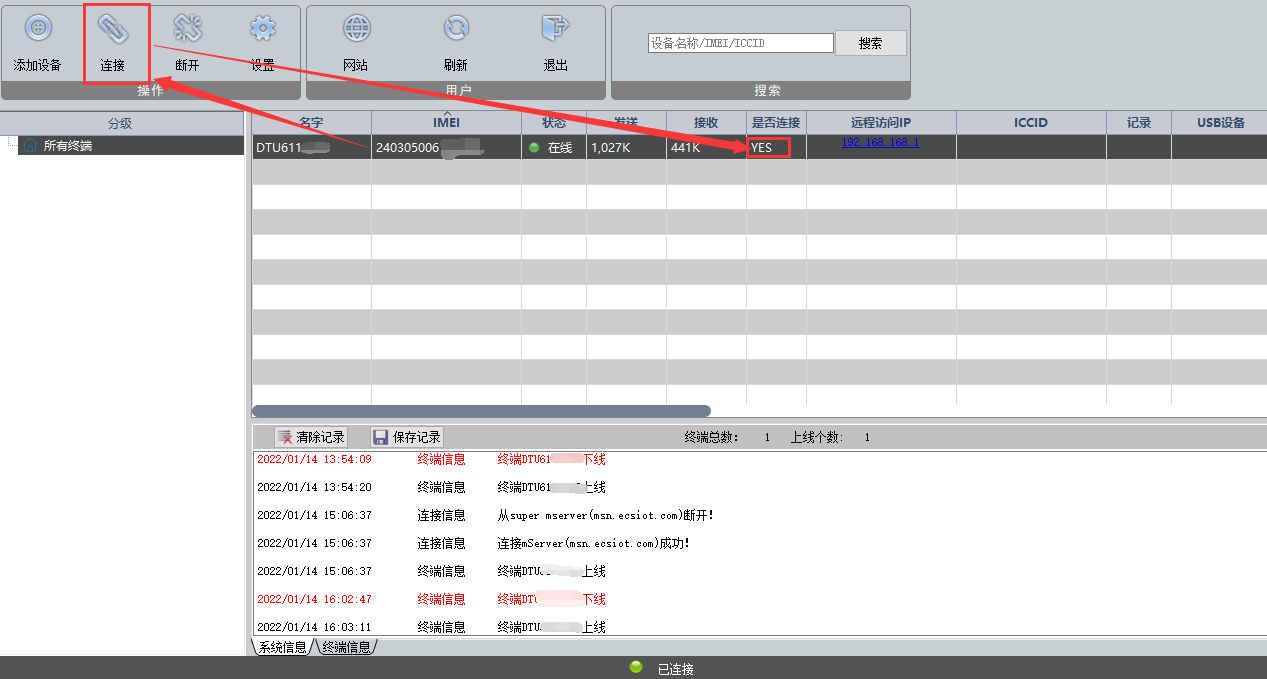

选中模块号，点击上方的加入网络，加入后，序列号后面有“YES”提示
此处只需要设置IP1的地址，将IP1改成和PLC（设备）在同一网段即可，此框内其他参数默认即可。
以上设置完成后，回到PLC的编程软件，连接步骤与使用ECS的步骤一样
----------
----------
----------
