台达
# 台达
## DVP-485
### 1.1通讯线连接
### 1.2 PLC设置

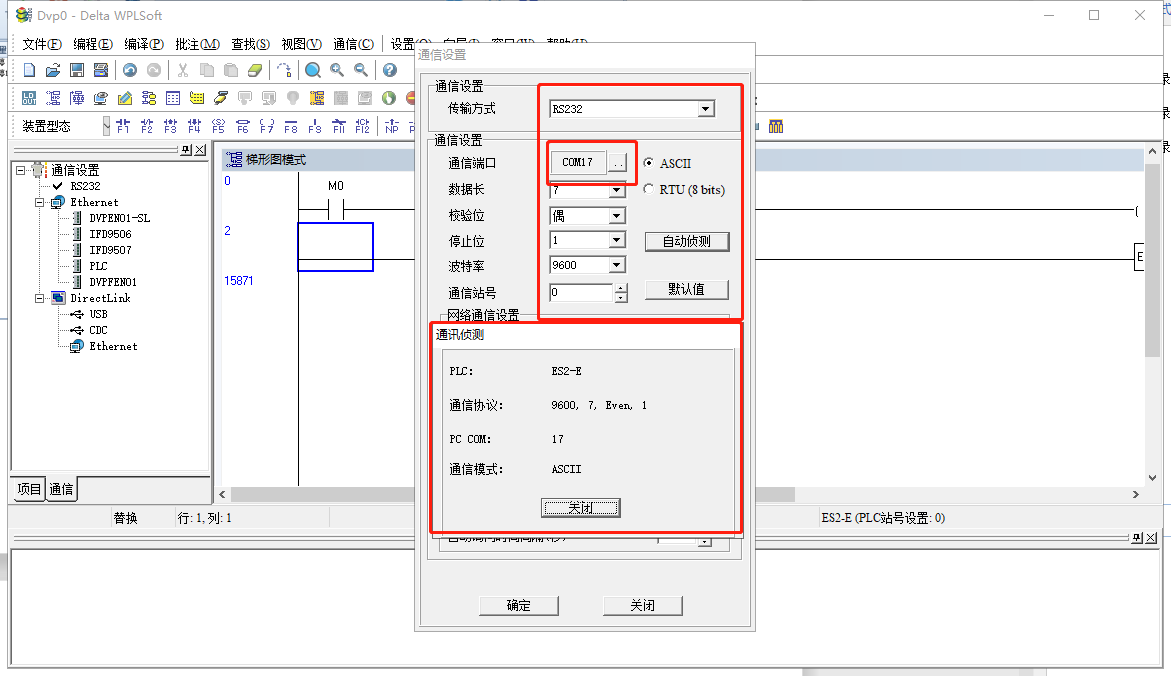

打开PLC在菜单栏中“文件-新建”，会弹出“机种设置”的窗口，在“程序标题”中输入名称，在机种里选择
你需要的机种，在通信设置中可以选择传输方式。点击“确定”，就回到主窗口中，开始编写梯形图程序。

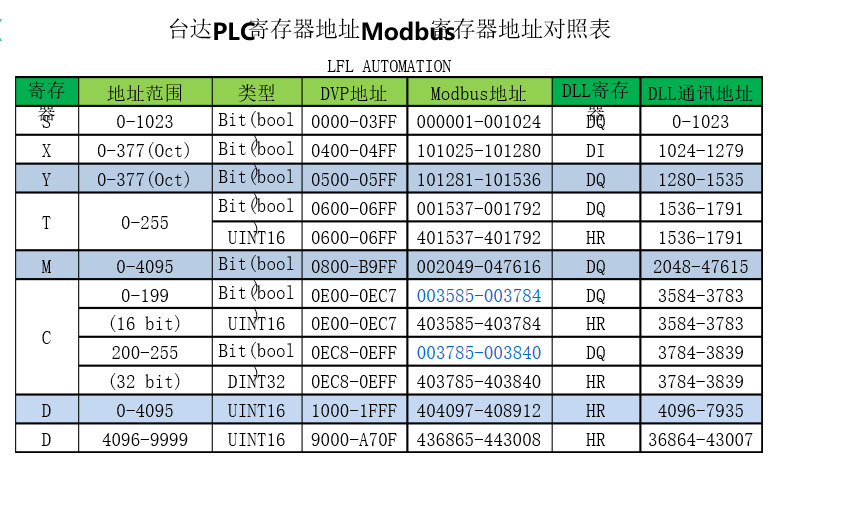

### 1.2 台达PLC与modbus地址对应关系
### 1.3 模块配置
对于串口PLC来说，物联网卡上网模块不需要任何配置，只要保证模块有网络即可。如果通过wifi或WAN上网，需要进入配置界面，详情查看硬件手册--设备配置--配置方法--网络设置。
### 1.4平台连接
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com

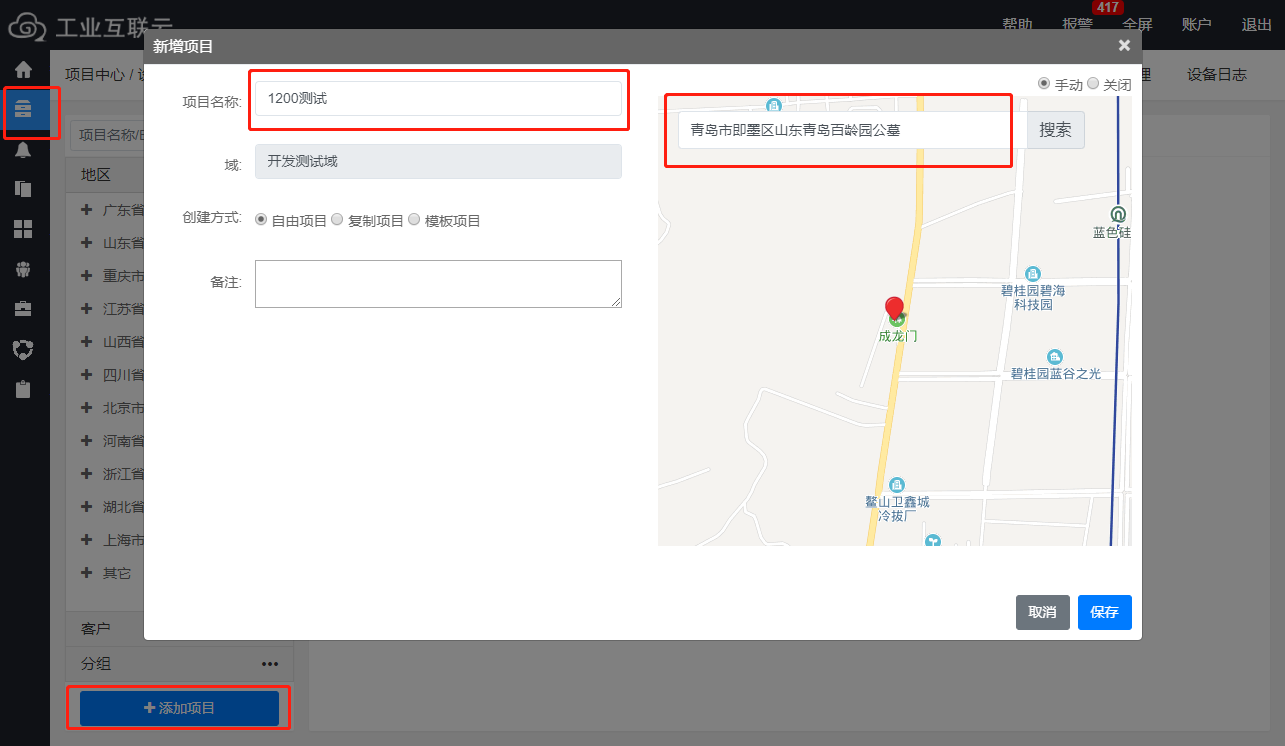

进入云平台之后，点击“项目中心”--页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
### 1.5ECSManager软件配置
打开ECSManger软件点击：新建-右键 BOX 列表-添加 BOX。
右键 RS485（COM1）→设置串口参数。

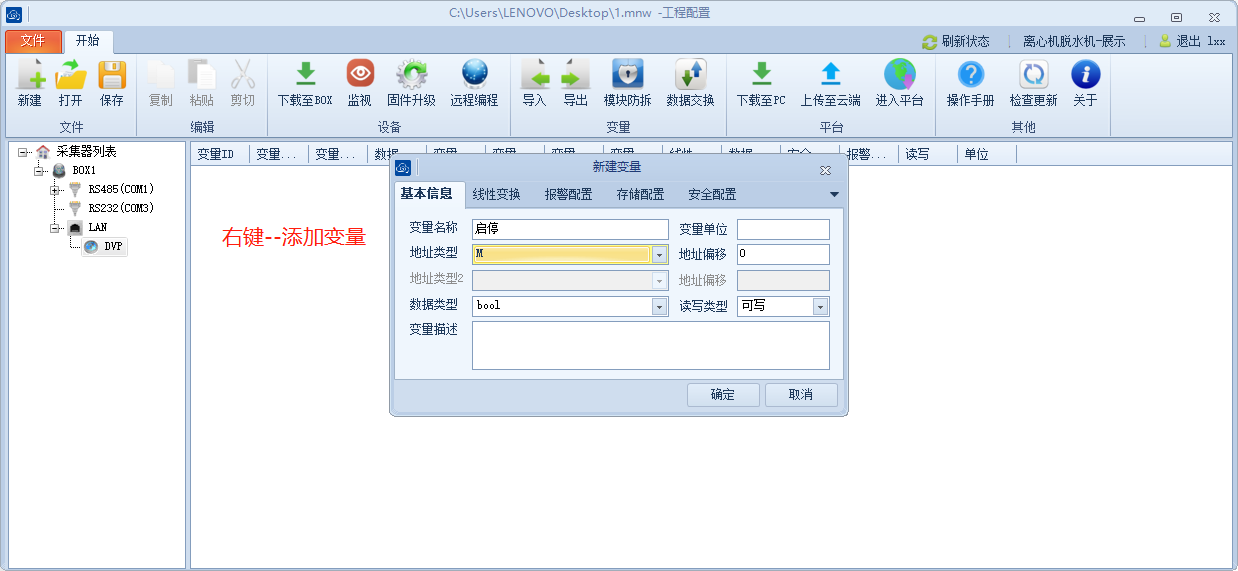

右键设备名称或空白处→添加变量→根据设备内变量使用情况创建。也可以通过 excel 导入、导出变量。
变量可以复制、剪切、粘贴，方法与 office 一致。
### 1.6ECSManager软件配置下载

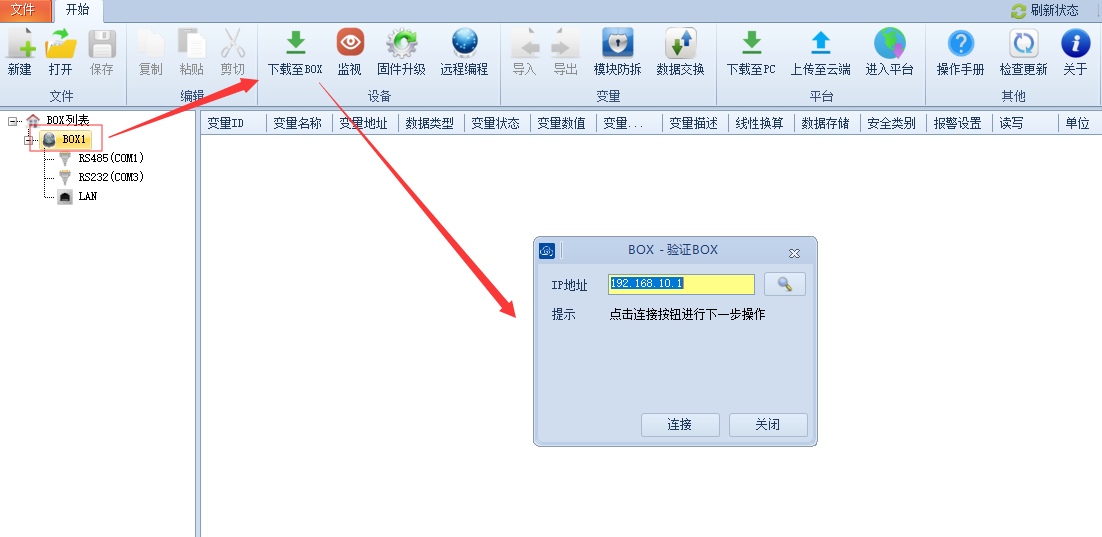

点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击
确定即可,以及上传至云端。
注意：下载至BOX有三种方式下载。
1、本地使用网线将电脑和模块连接起来，使用模块的本地IP地址下载，默认是192.168.10.1 如果更
改过，用改后的IP下载。
2、使用远程192.168.168.1下载，注意：使用该IP地址下载的时候，模块需要连上网络，并且需要将
虚拟网口工具打开，将该模块加入网络后，才可以使用该IP地址。

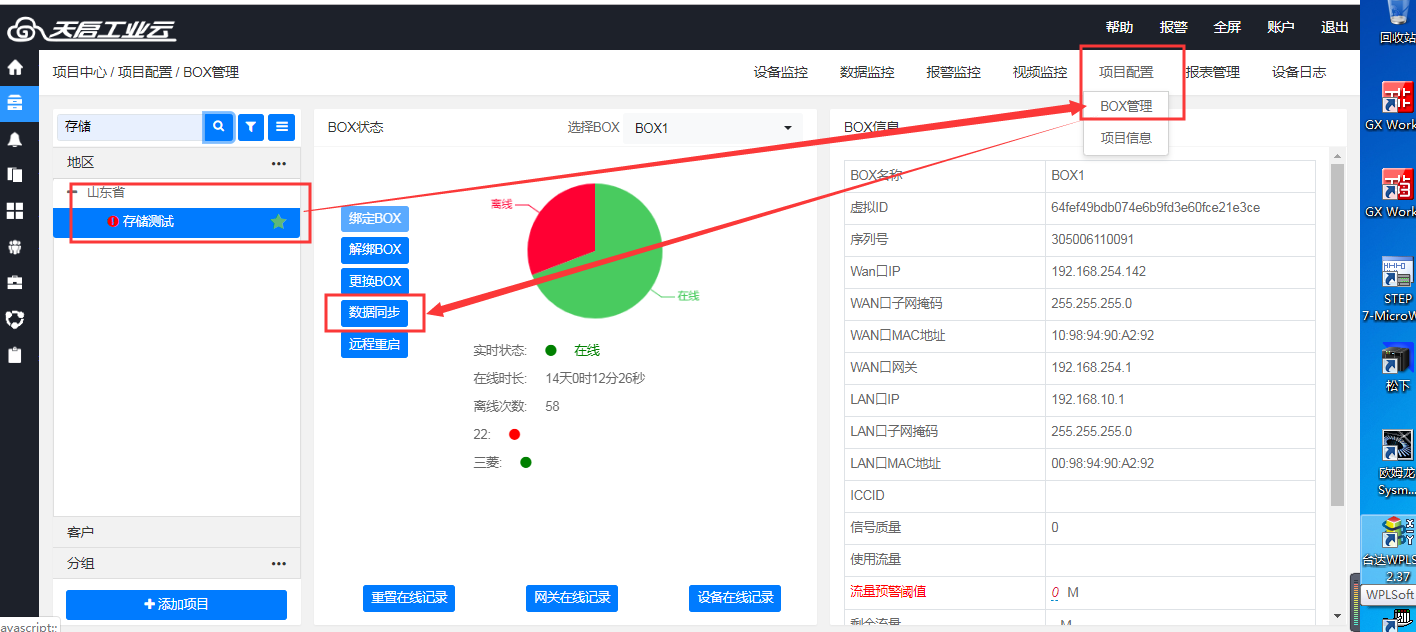

3、先上传至云端，然后在项目中心里面找到这个项目，项目配置的BOX管理里面，点击数据同步，
如下图：

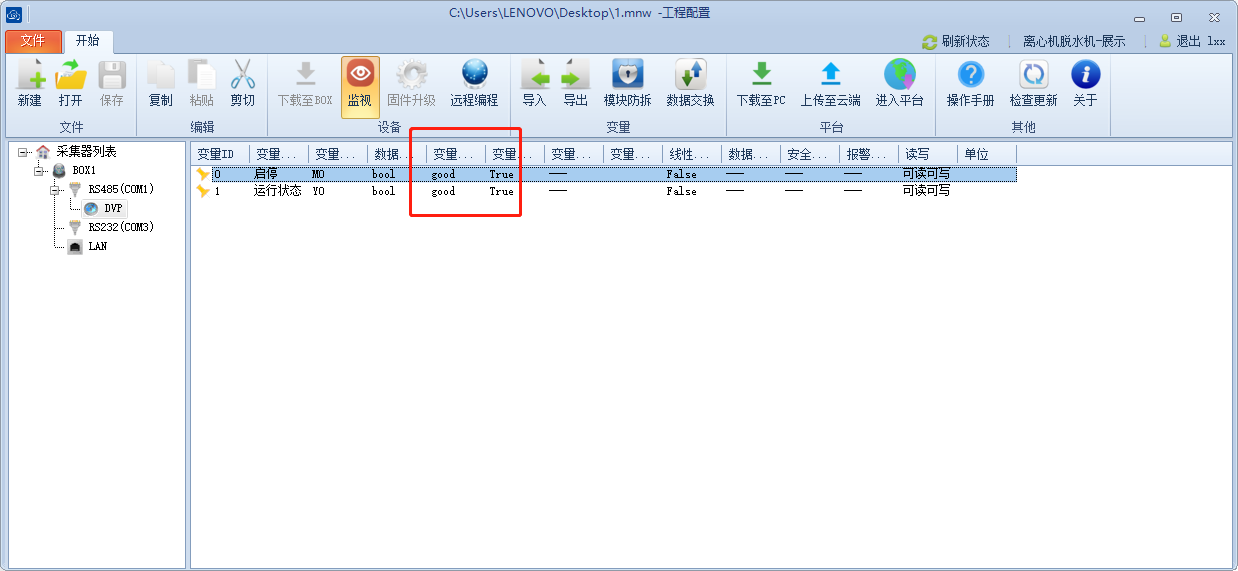

4、在ECSManager界面点击监视，会出来IP地址，具体使用的IP与上述步骤中的“下载至BOX”方式一样，
变量状态为“good”表示PLC和模块通讯正常。

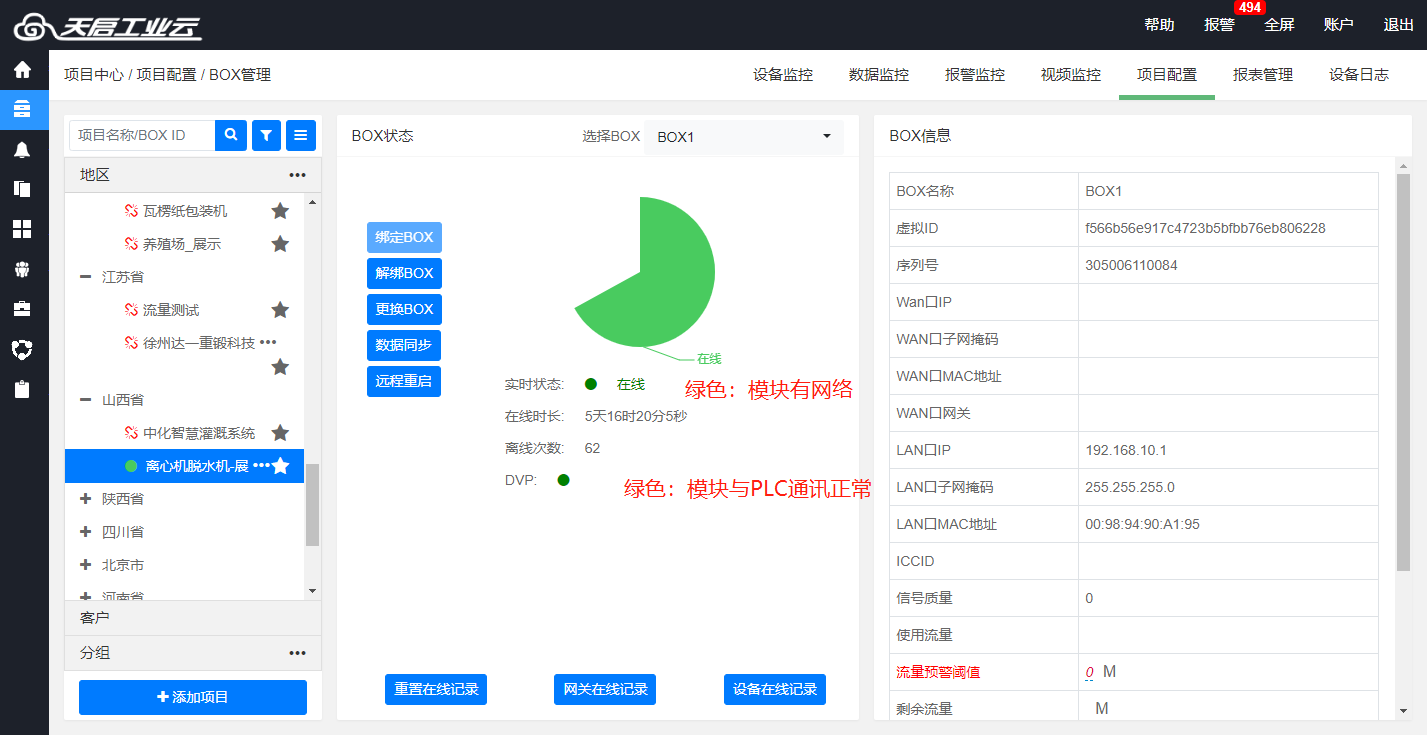

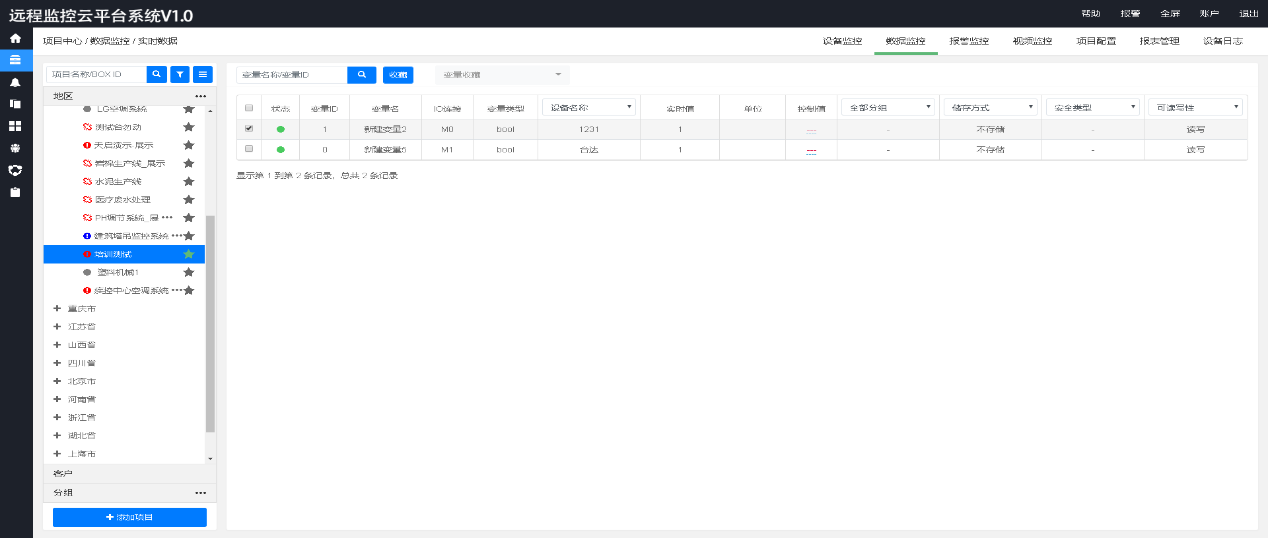

5、状态为绿色以及实时数据内有数值，表示通讯成功,通过平台查看，如下：
----------
----------
----------
----------
----------
----------
## DVP编程口

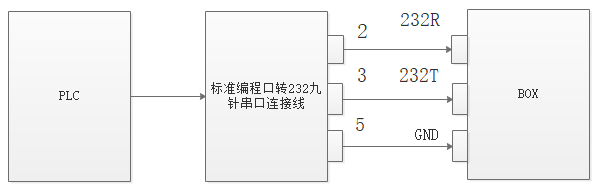

### 1.1通讯线连接
PLC编程口默认通信协议：9600 7 E 1，不需要任何配置
### 1.2模块配置
对于串口PLC来说，物联网卡上网模块不需要任何配置，只要保证模块有网络即可。如果通过wifi或WAN上网，需要进入配置界面，详情查看硬件手册--设备配置--配置方法--网络设置。
### 1.3平台连接
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com
进入云平台之后，点击“项目中心”-页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
### 1.4ECSManager软件配置
打开ECSManger软件点击：新建-右键 BOX 列表-添加BOX。

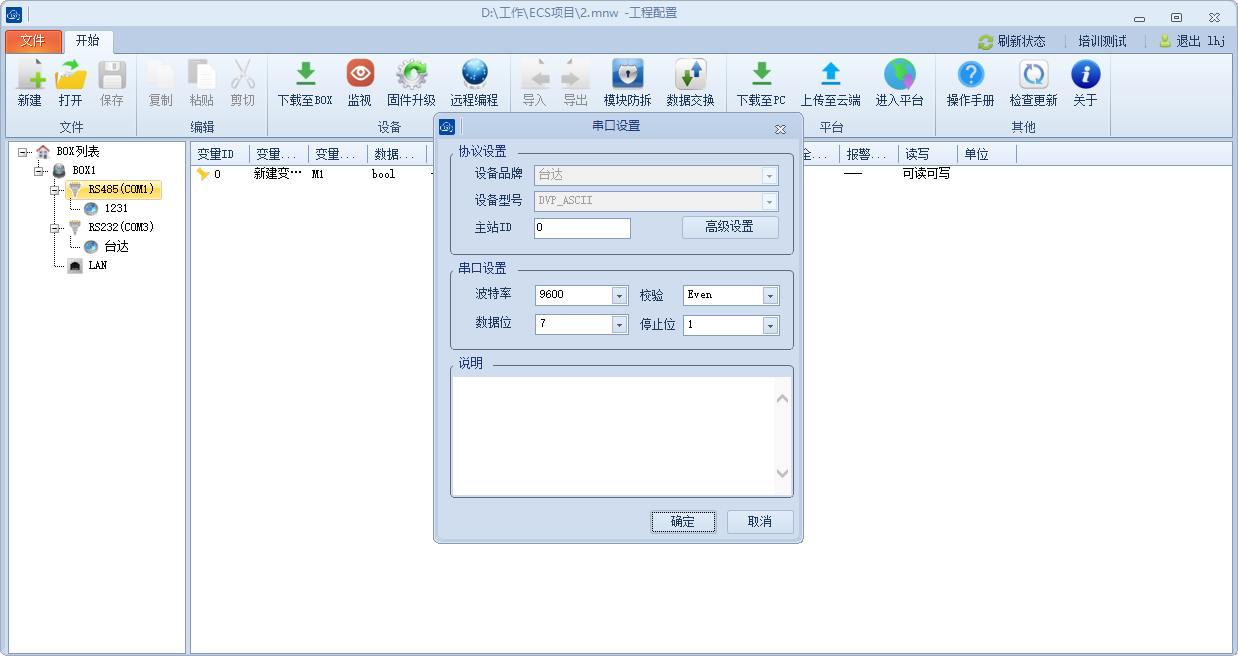

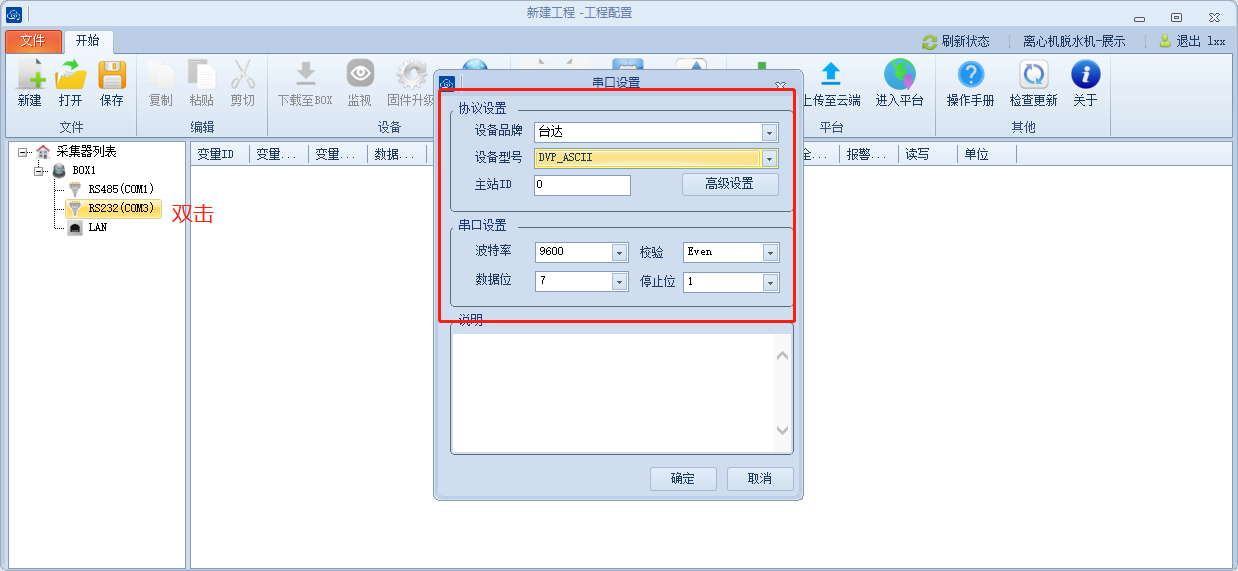

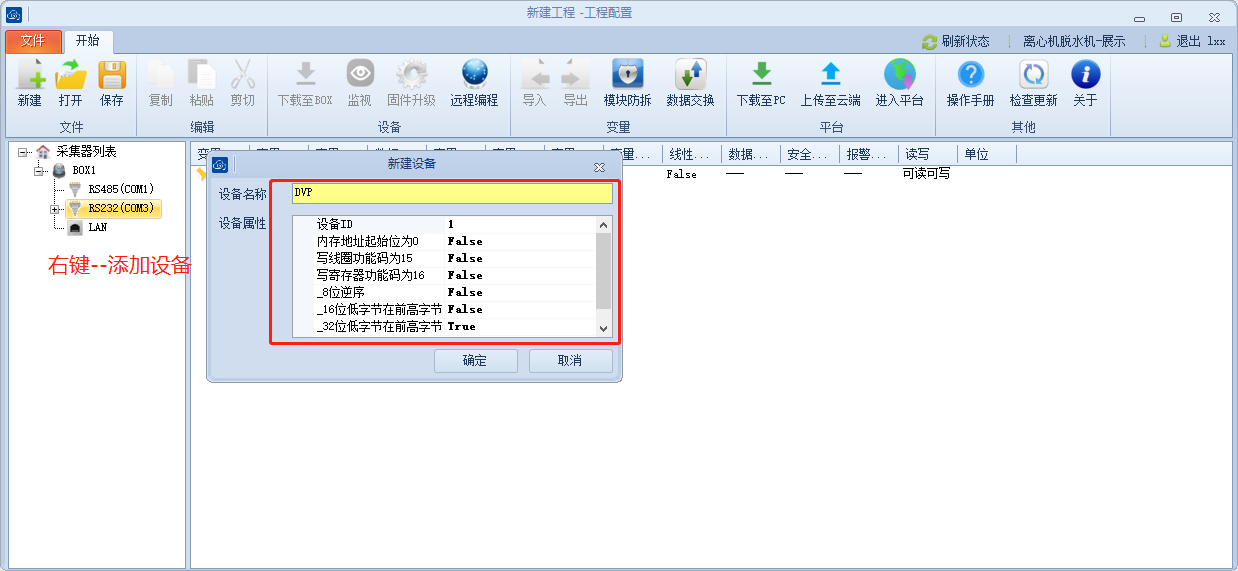

右键 RS232（COM3）→设置串口参数。

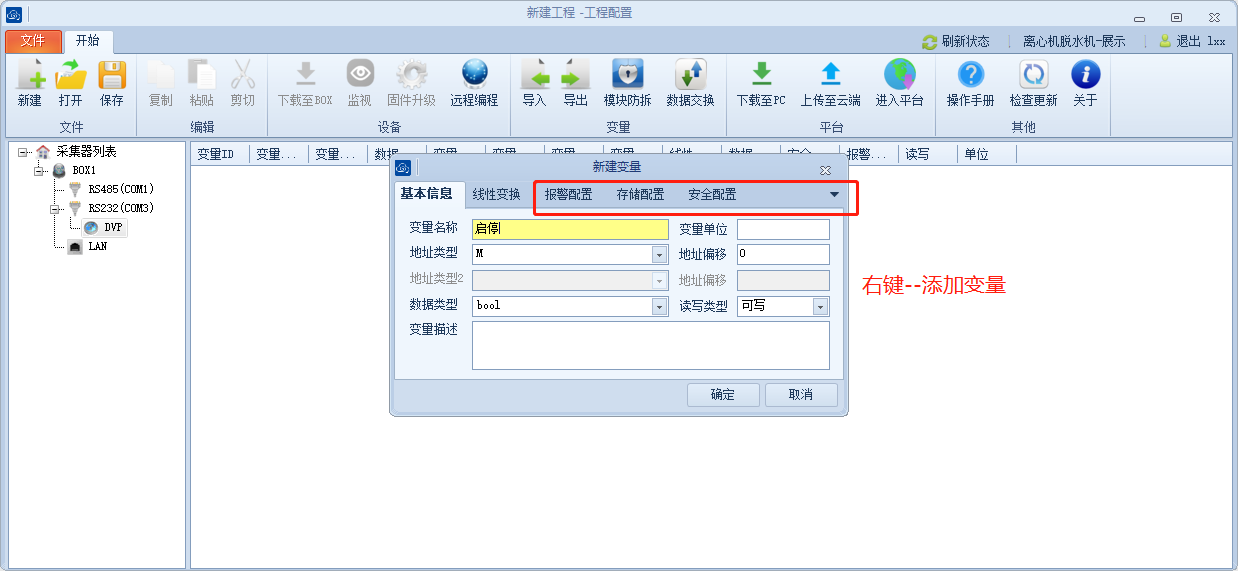

右键设备名称或空白处→添加变量→根据设备内变量使用情况创建。也可以通过 excel 导入、导出变量。
变量可以复制、剪切、粘贴，方法与 office 一致。
### 1.5ECSManager软件配置下载
点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击
确定即可,以及上传至云端。
注意：下载至BOX有三种方式下载。
1、本地使用网线将电脑和模块连接起来，使用模块的本地IP地址下载，默认是192.168.10.1 如果更
改过，用改后的IP下载。
2、使用远程192.168.168.1下载，注意：使用该IP地址下载的时候，模块需要连上网络，并且需要将
虚拟网口工具打开，将该模块加入网络后，才可以使用该IP地址。
3、先上传至云端，然后在项目中心里面找到这个项目，项目配置的BOX管理里面，点击数据同步，
如下图：
4、在ECSManager界面点击监视，会出来IP地址，具体使用的IP与上述步骤中的“下载至BOX”方式一样，
变量状态为“good”表示PLC和模块通讯正常。
5、状态为绿色以及实时数据内有数值，表示通讯成功,通过平台查看，如下：
### 1.6ECSManager软件远程编程

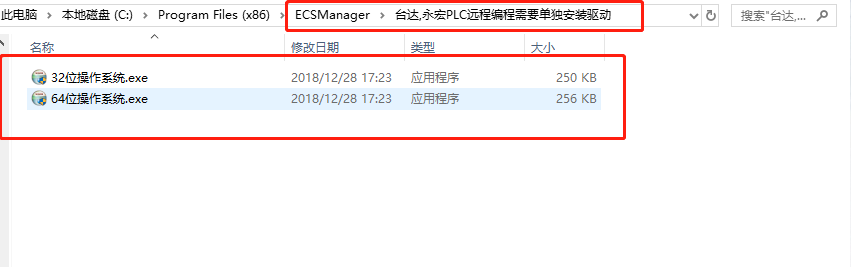

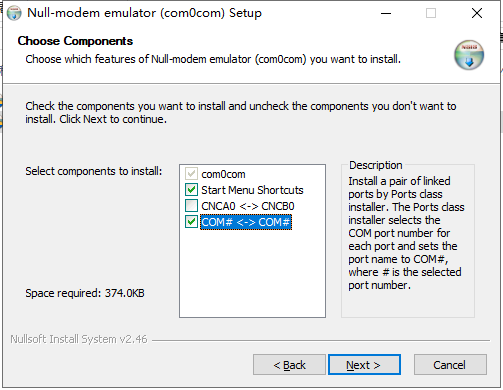

台达串口通过ECSManager软件远程编程时，需要到ECSManager软件安装包中安装驱动。

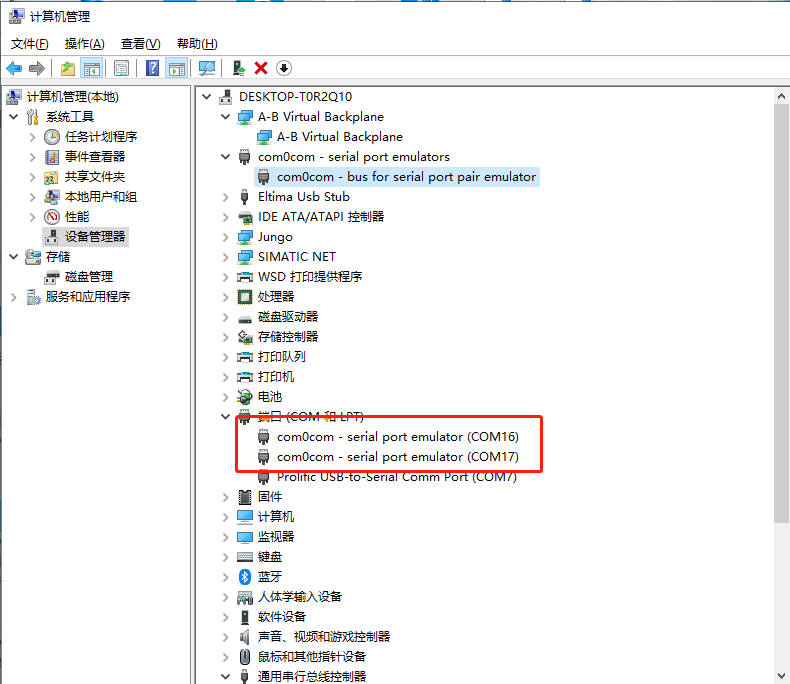

安装完成后，在设备管理器中有两个COM口，如下图所示：

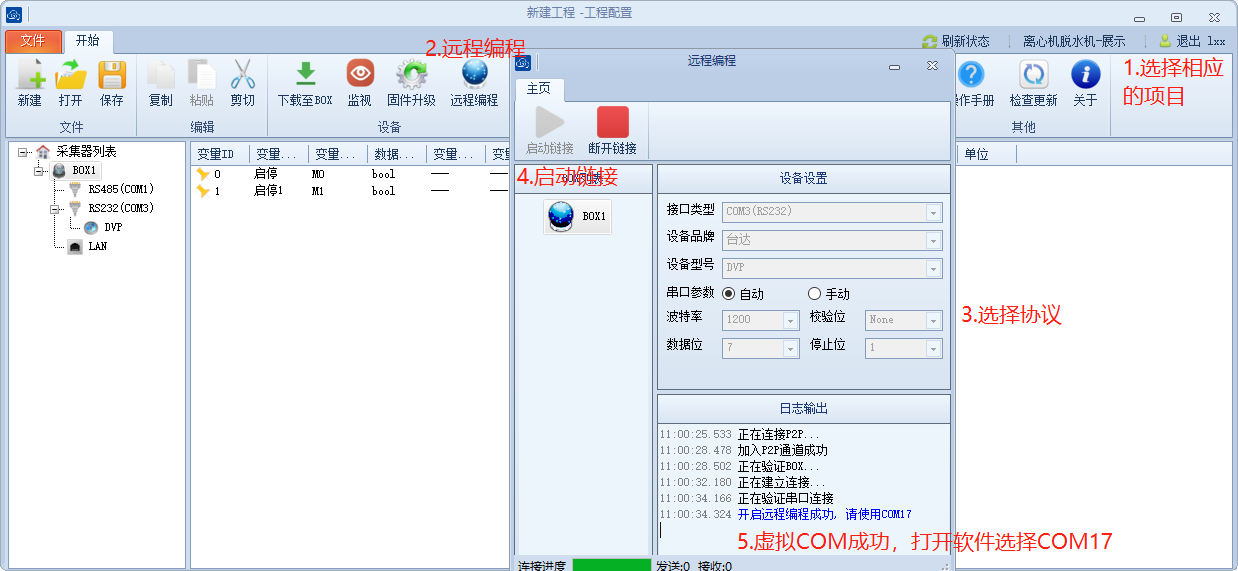

在ECSManager界面,点击“远程编程”，选择要连接的设备以及网段，启动连接后，下面会显示开启成功，

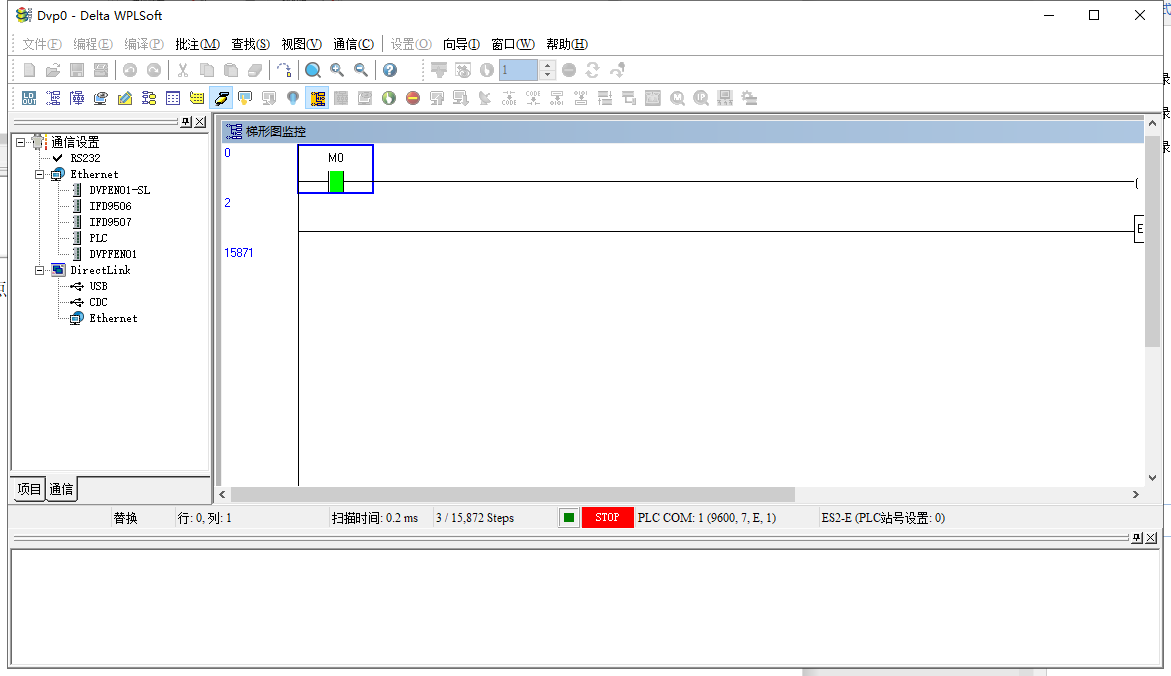

完成后，回到台达的编程软件里面连接即可。
以上配置完成后，点击通讯测试，通讯成功，即可远程上传、下载、更新程序。
----------
----------
----------
----------
----------
----------
## DVP网口
### 1.1PLC端配置

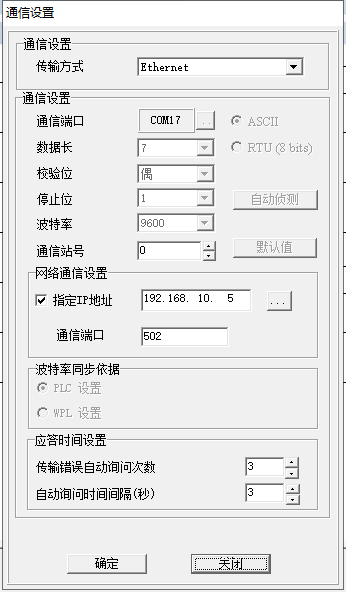

PLC的参数配置，PLC的IP设为192.168.10.5，端口为502。
### 1.2模块配置
使用直连或交叉网线将TN-730的LAN口与电脑连接

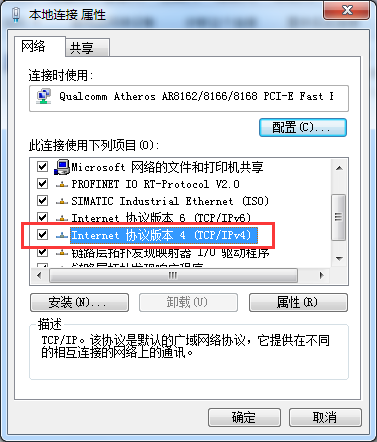

打开电脑，设定电脑的IP地址与TN-730的IP地址处于同一网段。TN-730出厂默认IP为192.168.10.1，此时将电脑IP设为192.168.10.*即可。
将云BOX的IP配置与PLC的网段一样，PLC的IP地址：192.168.0.1。关闭DHCP（配置完保存）
（注意云BOX的IP地址与PLC的地址不要设置成一样，造成IP地址冲突）
保存完后重新启动模块。
### 1.3平台连接
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com
进入云平台之后，点击“项目中心”--页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
### 1.4ECSManager软件配置
打开ECSManger软件点击：新建-右键BOX列表-添加BOX。

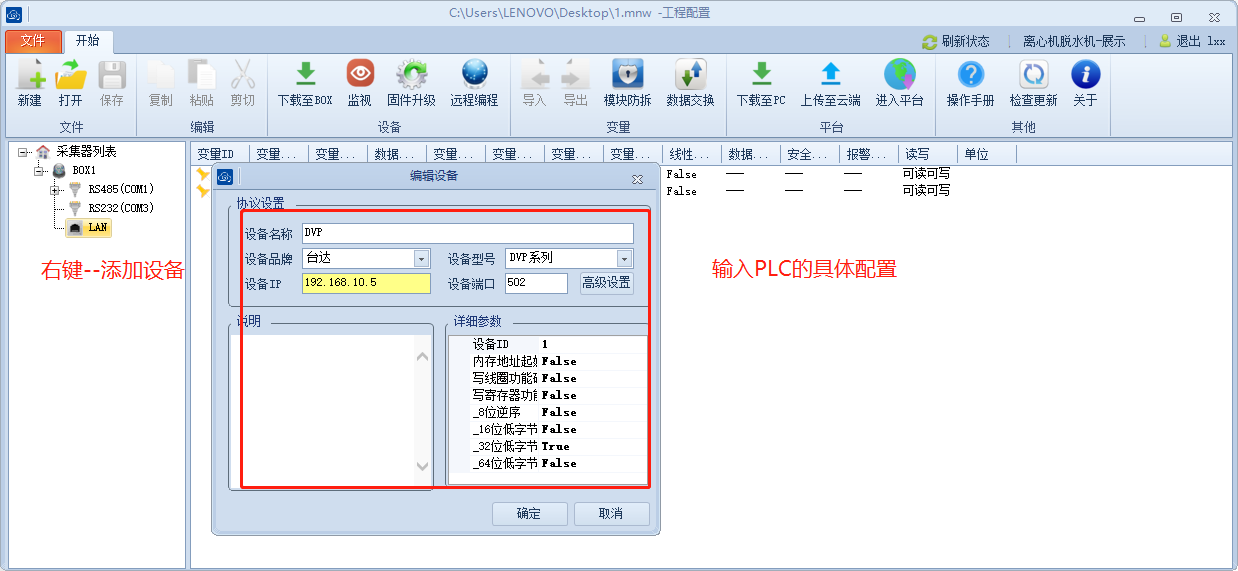

选中WAN，右键添加设备，设备名称自定义，设备品牌选择台达，选择设备型号，IP地址写PLC的IP地址，
端口号写PLC内配置的端口号。
右键设备名称或空白处→添加变量→根据设备内变量使用情况创建。也可以通过 excel 导入、导出变量。
变量可以复制、剪切、粘贴，方法与 office 一致。

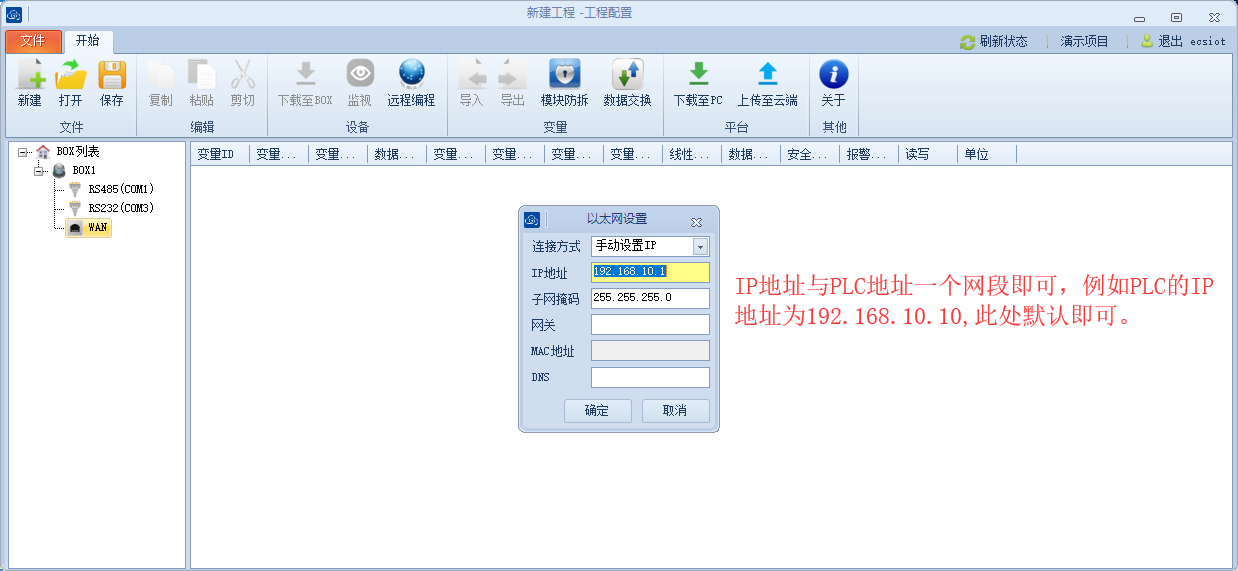

<p style='color:red'>**注意：**当BOX模块为TN-330时，直接配置WAN口IP即可。****
</p>
**当BOX模块为TN-330时，直接配置WAN口IP即可。**
[请点击此处查看详细操作步骤！](doc:gfT6734F)
### 1.5ECSManager软件配置下载
点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击
确定即可,以及上传至云端。
注意：下载至BOX有三种方式下载。
1、本地使用网线将电脑和模块连接起来，使用模块的本地IP地址下载，默认是192.168.10.1 如果更
改过，用改后的IP下载。
2、使用远程192.168.168.1下载，注意：使用该IP地址下载的时候，模块需要连上网络，并且需要将
虚拟网口工具打开，将该模块加入网络后，才可以使用该IP地址。
3、先上传至云端，然后在远端项目中心里面找到这个项目，项目配置的BOX管理里面，点击数据同步，如下图：
4、在ECSManager界面点击监视，会出来IP地址，具体使用的IP与上述步骤中的“下载至BOX”方式一样，变量
状态为“good”表示PLC和模块通讯正常。
5、状态为绿色以及实时数据内有数值，表示通讯成功,通过平台查看，如下：
### 1.6ECSManager软件远程编程

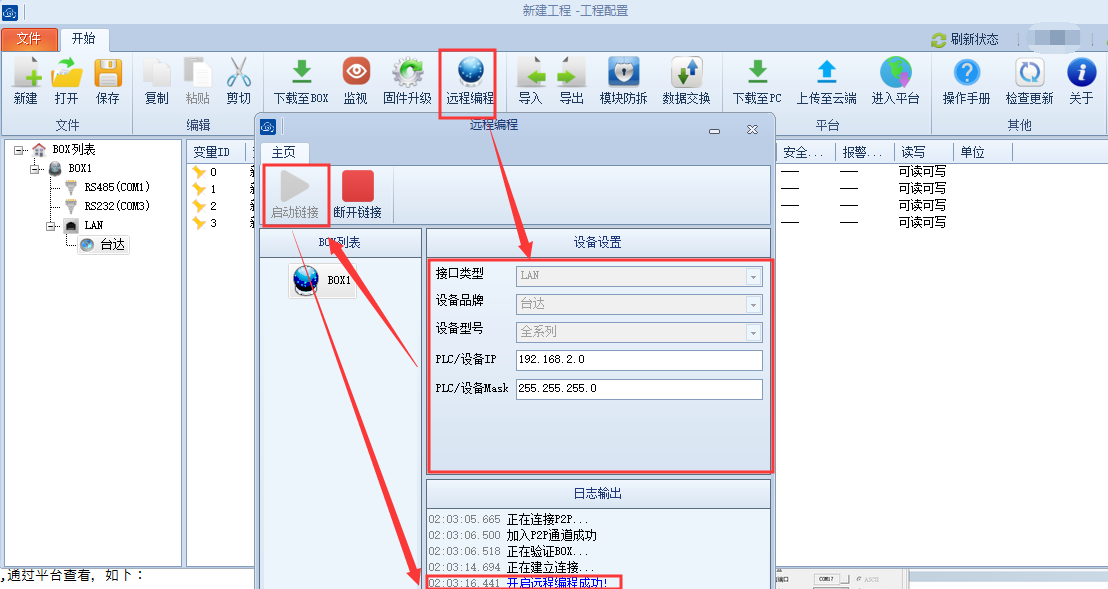

在ECSManager界面,点击“远程编程”，选择要连接的设备以及网段，启动连接后，下面会显示开启成功，完成后，
回到台达的编程软件里面连接即可。
配置完成后，点击通讯测试，通讯成功，即可远程上传、下载、更新程序。
### 1.7虚拟网口远程下载程序

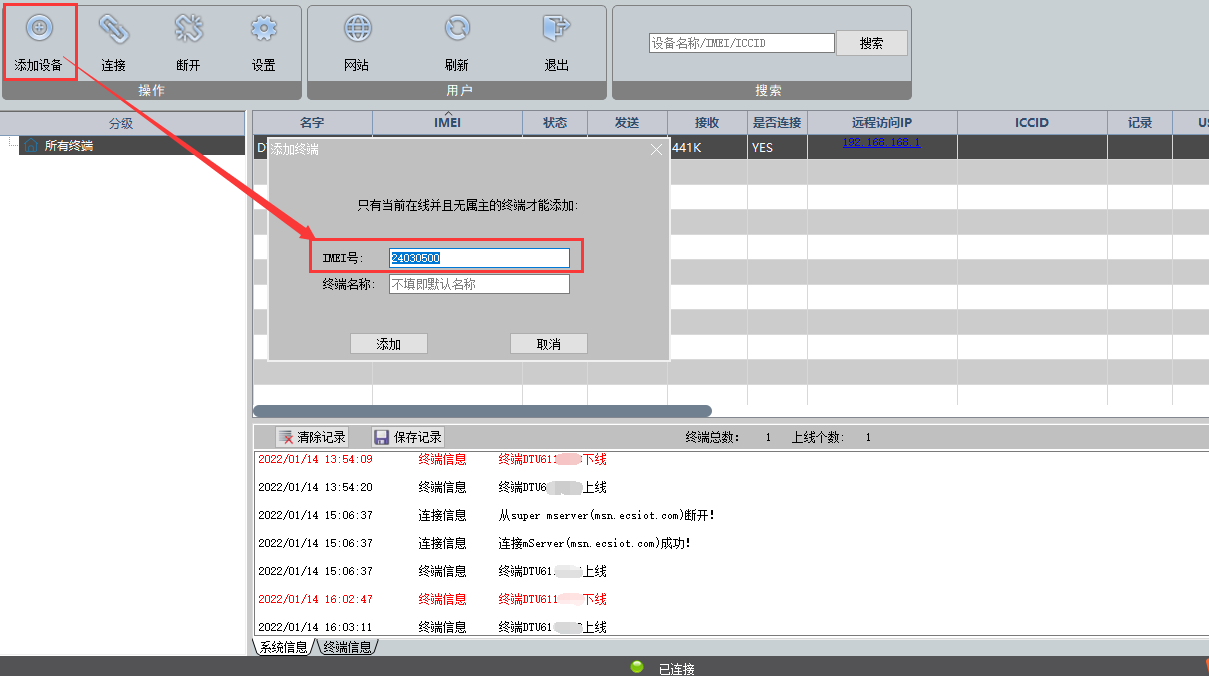

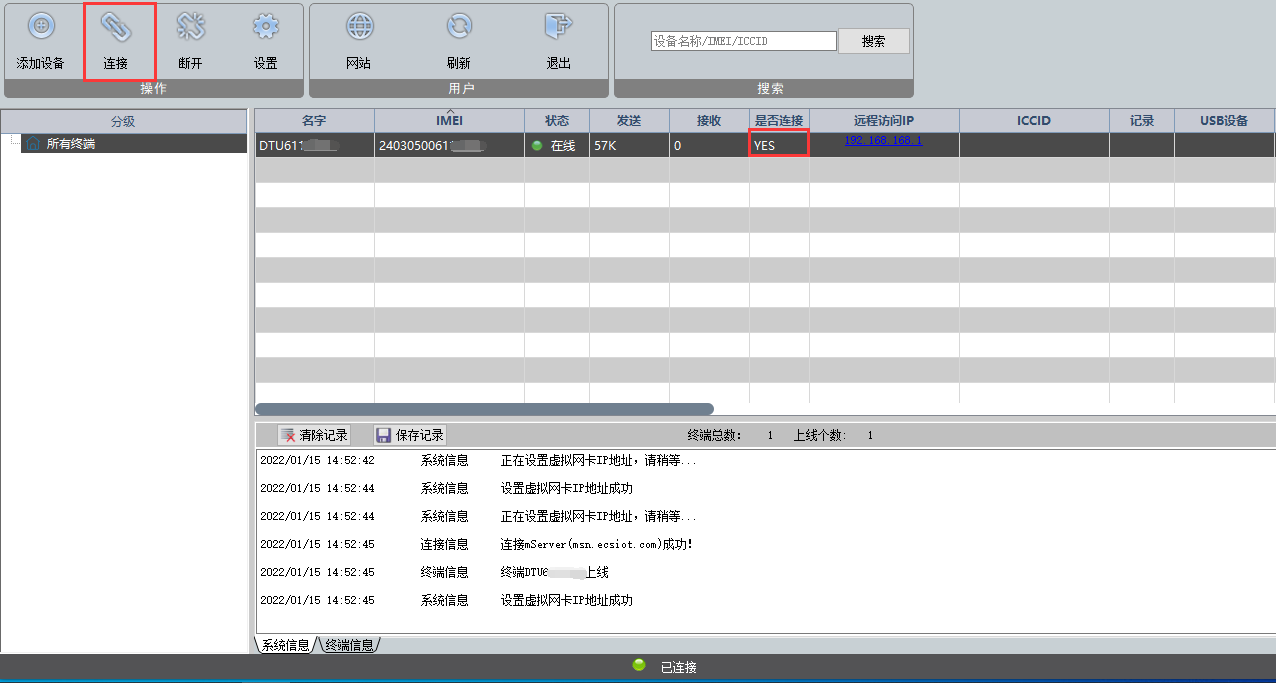

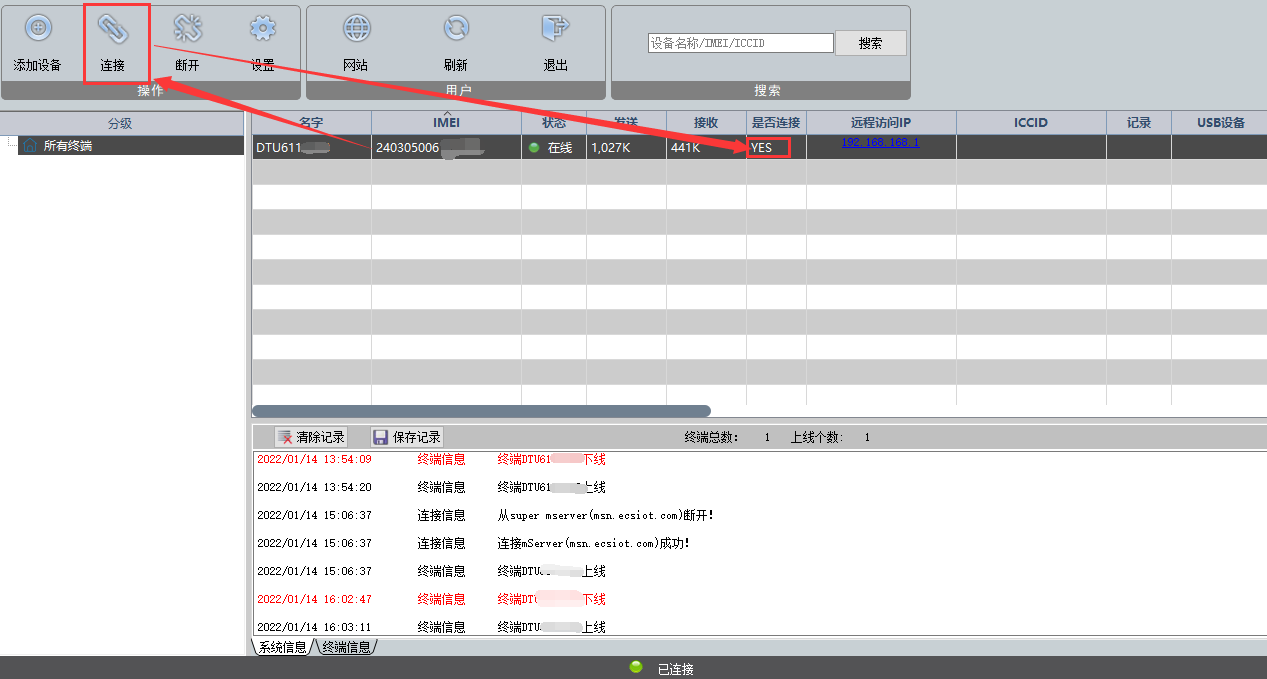

打开虚拟网口工具，点击右上角添加终端，弹出框，将模块侧面的IMEI号输入即可，
选中模块号，点击上方的加入网络，加入后，序列号后面有“YES”提示。
点击设置，设置IP1的地址，将IP1改成和PLC（设备）在同一网段即可，此框内其他参数默认即可，以上设置完成后，

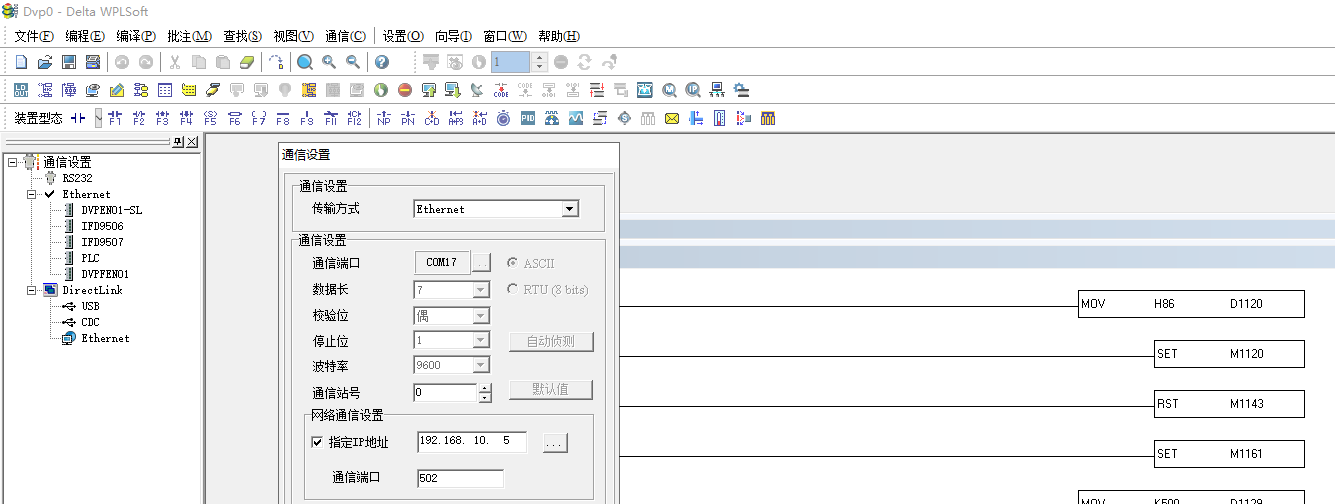

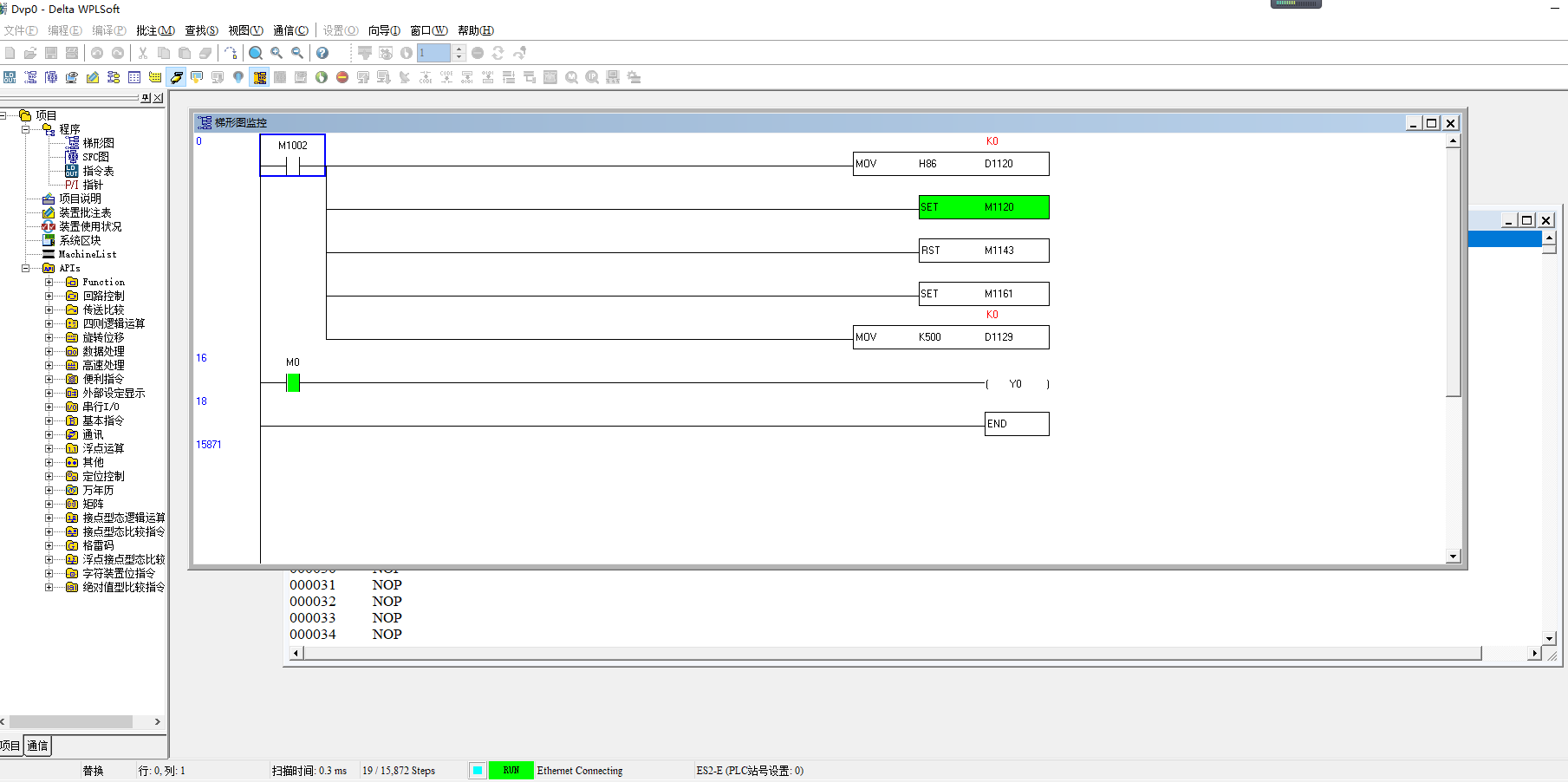

回到PLC的编程软件，配置完成后，点击通讯测试，通讯成功，即可远程上传、下载、更新程序。
----------
----------
----------
----------
----------
----------
## AS网口
### 1.1PLC设置
设置PLC IP地址，如下图：
### 1.2 模块配置

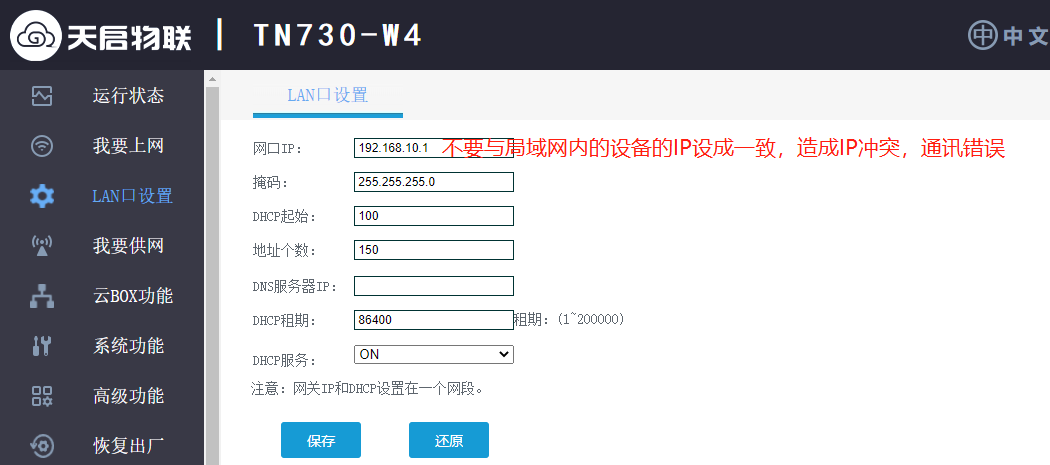

使用直连或交叉网线将TN-730的LAN口与电脑连接

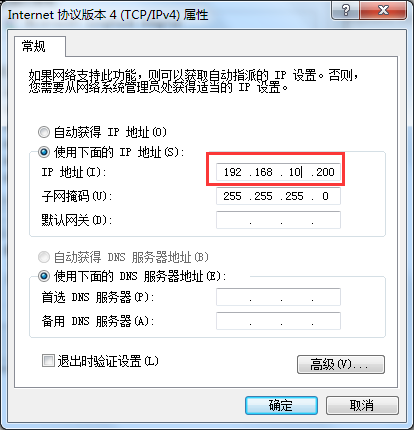

打开电脑，设定电脑的IP地址与TN-730的IP地址处于同一网段。TN-730出厂默认IP为192.168.10.1，此时将电脑IP设为192.168.10.*即可。
将云BOX的IP配置与PLC的网段一样，PLC的IP地址：192.168.10.1。关闭DHCP（配置完保存）,如果PLC的IP地址
已经为192.168.10.X（不为192.168.10.1），Lan口IP默认即可。
（注意云BOX的IP地址与PLC的地址不要设置成一样，造成IP地址冲突）
保存完后重新启动模块。
### 1.3平台连接
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com
进入云平台之后，点击“项目中心”-页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
### 1.4ECSManager软件配置
打开软件，登录账号后，选择上步创建的项目，选择完成后，添加BOX，选择实际使用的型号模块即可。

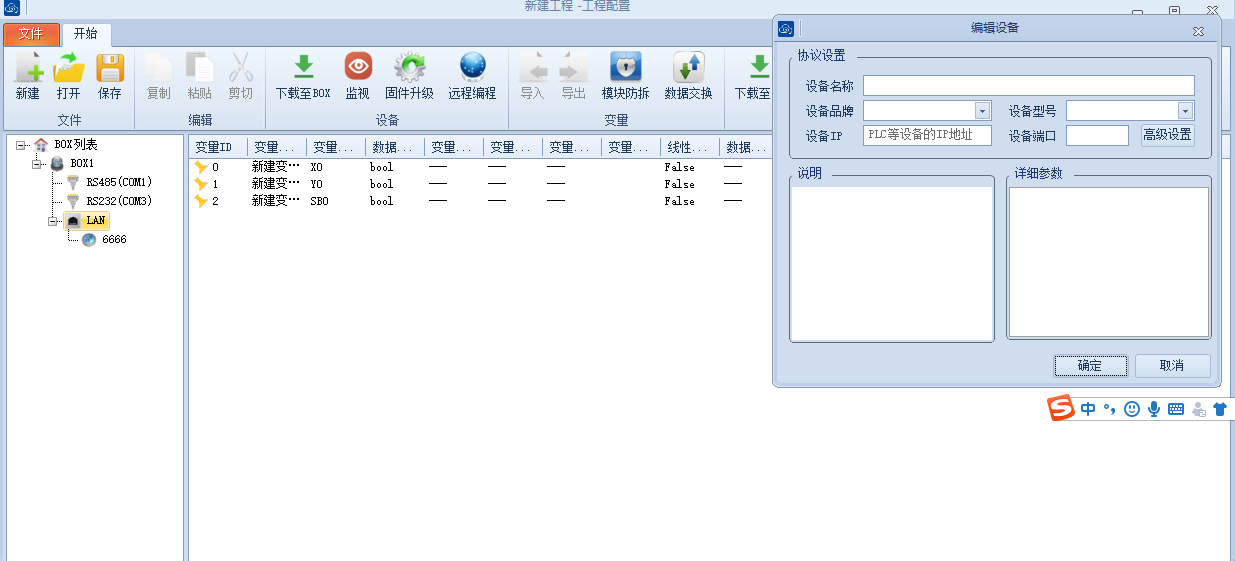

选中LAN，右键添加设备，设备名称自定义，选择设备品牌，IP地址写PLC的IP地址，端口号写PLC内配置
的端口号。
右键添加变量，自定义添加想要监控的变量。如变量比较多，可以将变量导出至表格，通过表格编辑完成
后再将变量导入。
<p style='color:red'>**注意：**当BOX模块为TN-330时，直接配置WAN口IP即可。****
</p>
**当BOX模块为TN-330时，直接配置WAN口IP即可。**
[330LAN口IP设置](doc:gfT6734F)
### 1.5ECSManager软件配置下载
点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击确定
即可,以及上传至云端。
注意：下载至BOX有三种方式下载。
1、本地使用网线将电脑和模块连接起来，使用模块的本地IP地址下载，默认是192.168.10.1 如果更改过，
用改后的IP下载。
2、使用远程192.168.168.1下载，注意：使用该IP地址下载的时候，模块需要连上网络，并且需要将虚拟
网口工具打开，将该模块加入网络后，才可以使用该IP地址。

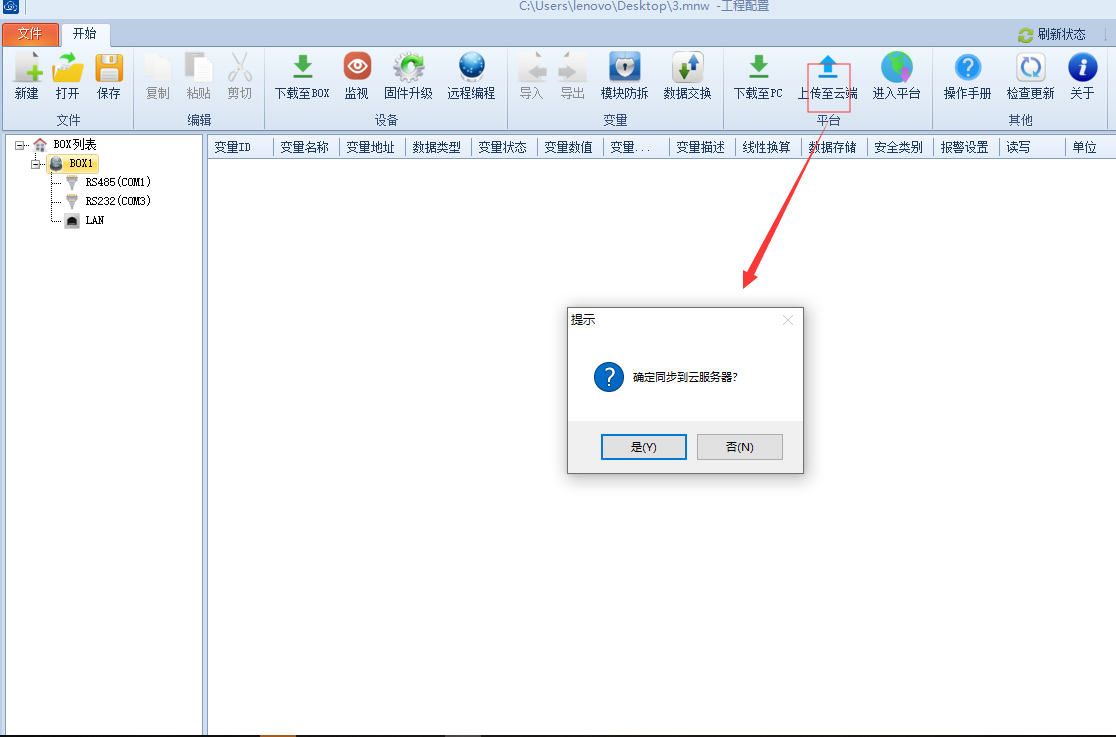

3、先上传至云端，然后在远端项目中心里面找到这个项目，项目配置的BOX管理里面，点击数据同步，
如下图：
----------
----------
----------
----------
----------
----------
