# 欧姆龙
## CP1H网口
### 1.1 PLC端配置
PLC的IP地址：此案例中PLC的IP为192.168.2.5，端口为9600。
### 1.2 模块配置
使用直连或交叉网线将TN-730的LAN口与电脑连接

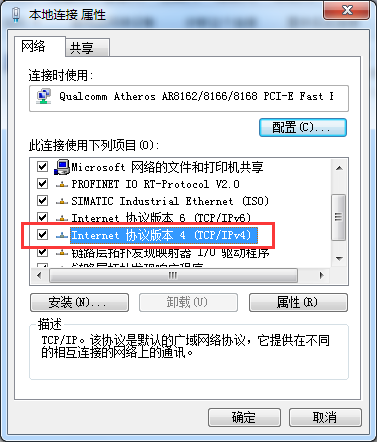

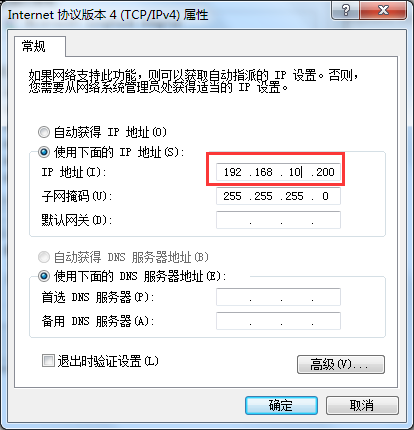

打开电脑，设定电脑的IP地址与TN-730的IP地址处于同一网段。TN-730出厂默认IP为192.168.10.1，此时将电脑IP设为192.168.10.*即可。

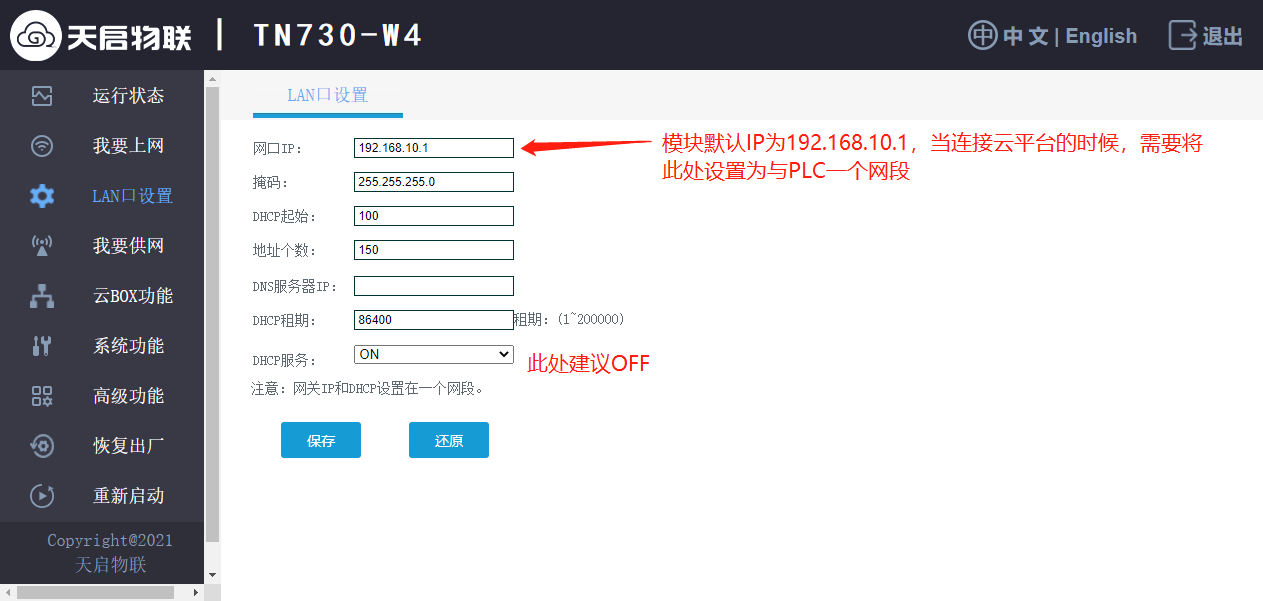

将云BOX的IP配置与PLC的网段一样，PLC的IP地址：192.168.10.1。关闭DHCP（配置完保存）,如果PLC的
IP地址已经为192.168.10.X（不为192.168.10.1），Lan口IP默认即可。
（注意云BOX的IP地址与PLC的地址不要设置成一样，造成IP地址冲突）
保存完后重新启动模块。
### 1.3添加项目
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com

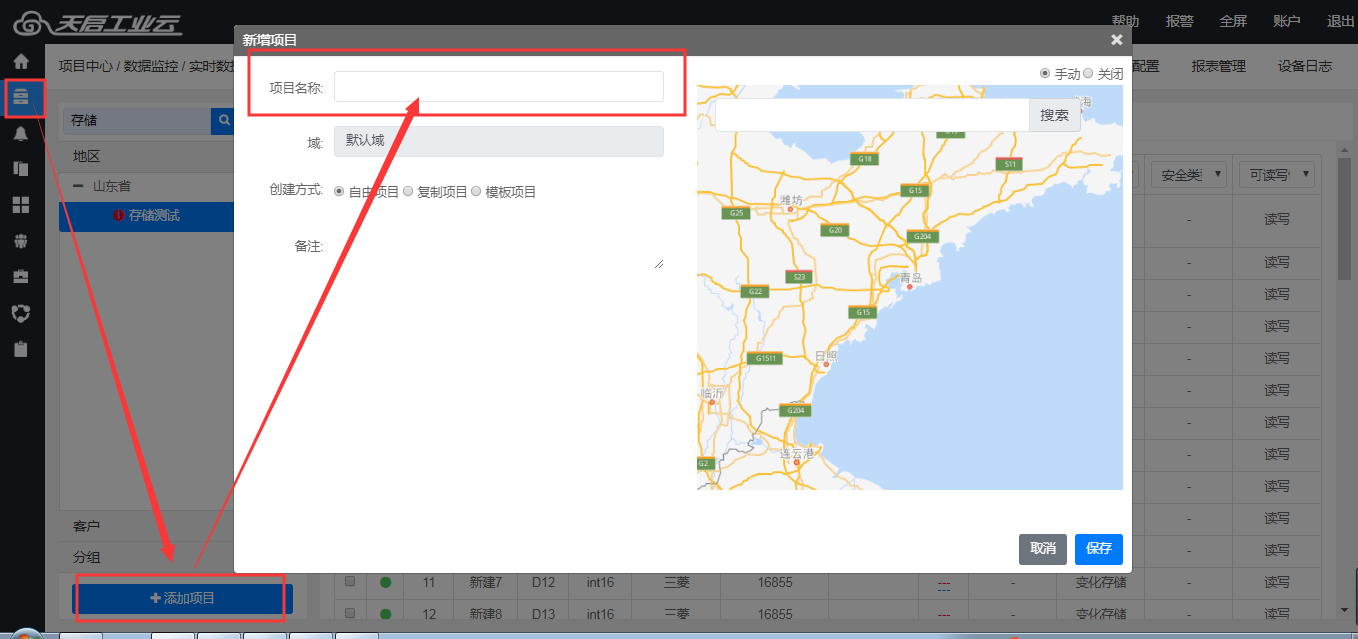

进入云平台之后，点击“项目中心”--页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
### 1.4ECSManager软件配置

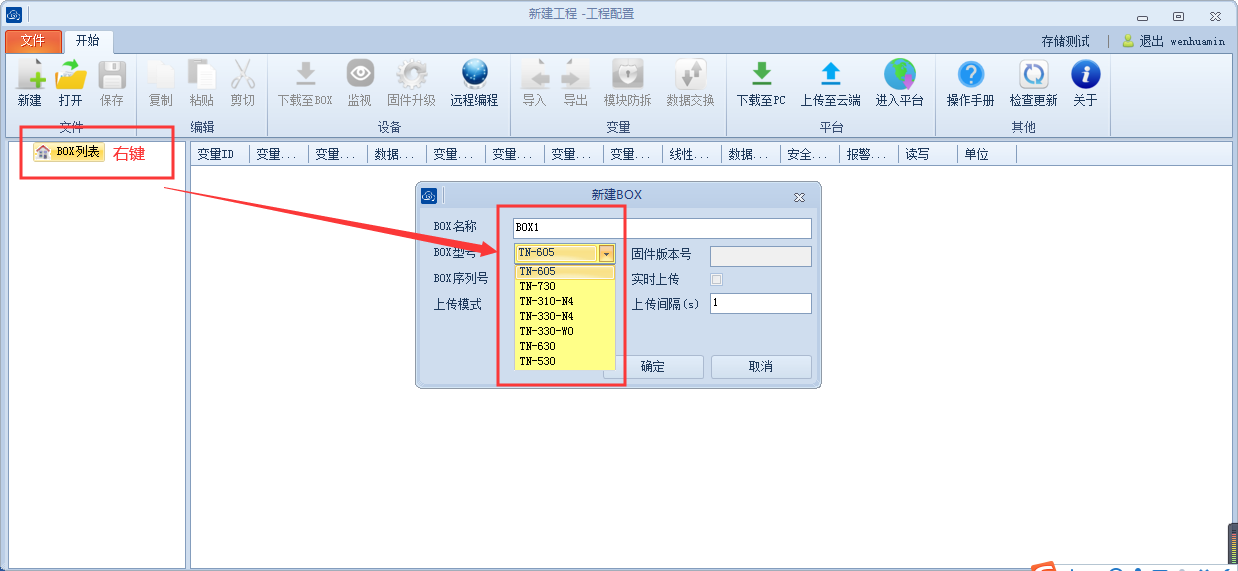

打开软件，登录账号后，选择上步创建的项目，选择完成后，添加BOX，选择实际使用的型号模块即可。

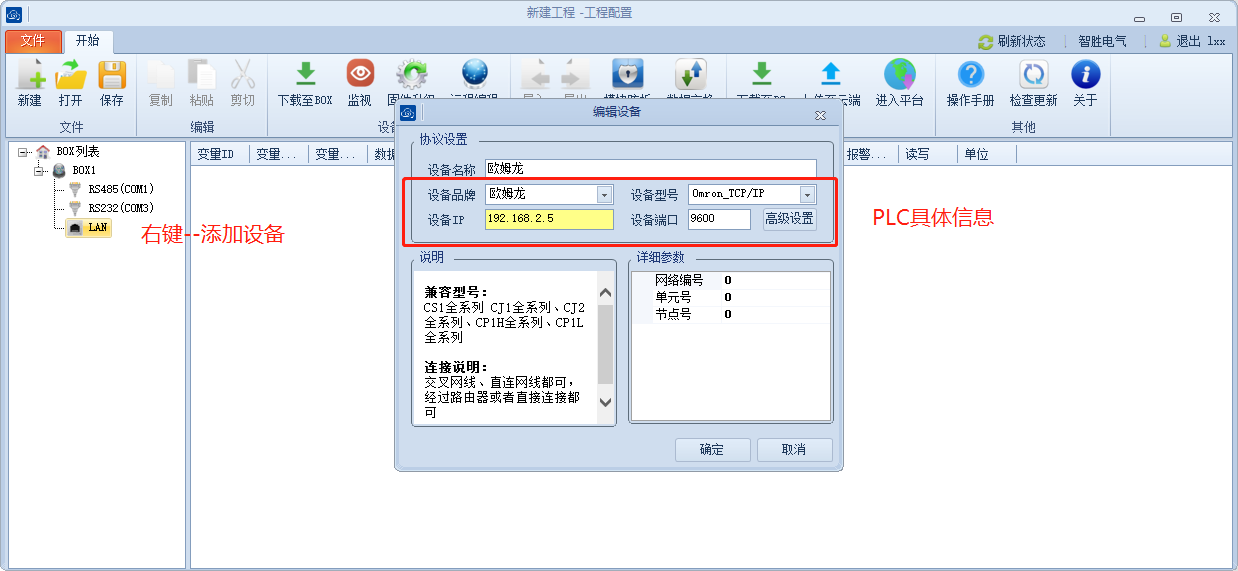

选中LAN，右键添加设备，设备名称自定义，设备品牌选择欧姆龙，IP地址写PLC的IP地址，端口号写PLC
内配置的端口号。

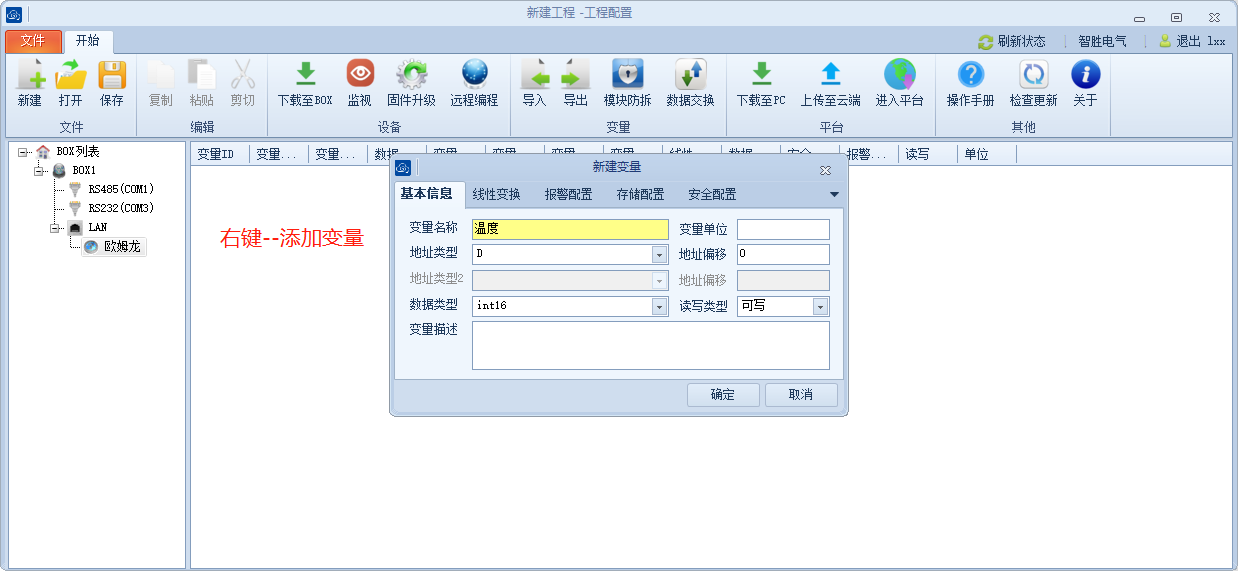

右键添加变量，自定义添加想要监控的变量。如变量比较多，可以将变量导出至表格，通过表格编辑完成
后再将变量导入。

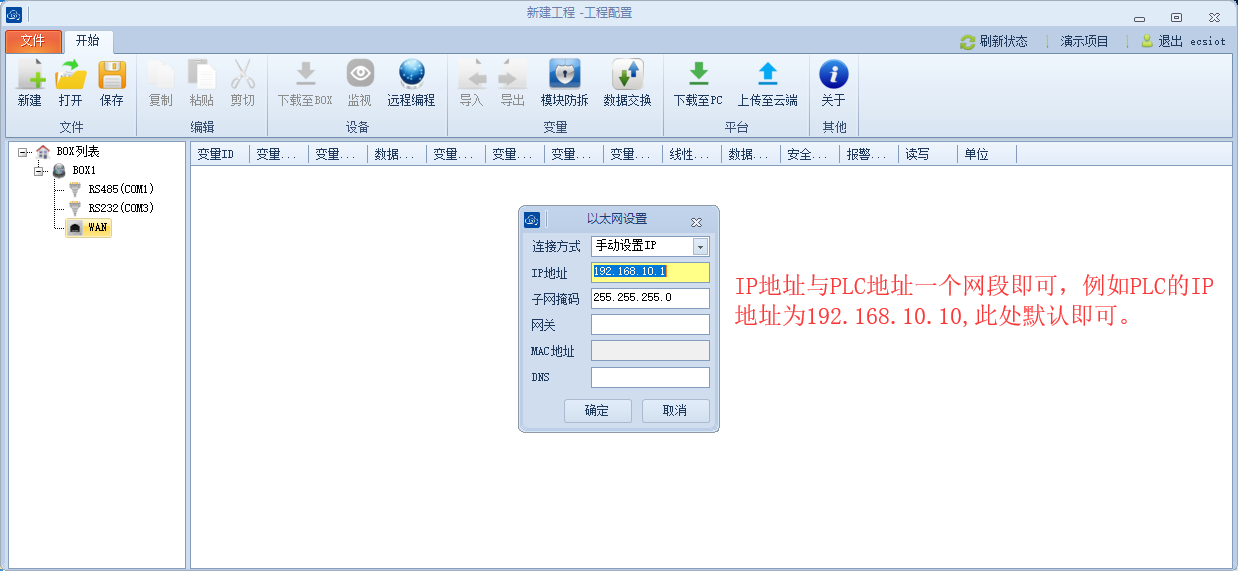

<p style='color:red'>**注意：**当BOX模块为TN-330时，直接配置WAN口IP即可。****
</p>
**当BOX模块为TN-330时，直接配置WAN口IP即可。**
[点击此处查看详细操作步骤](doc:gfT6734F)
### 1.5ECSManager软件配置下载

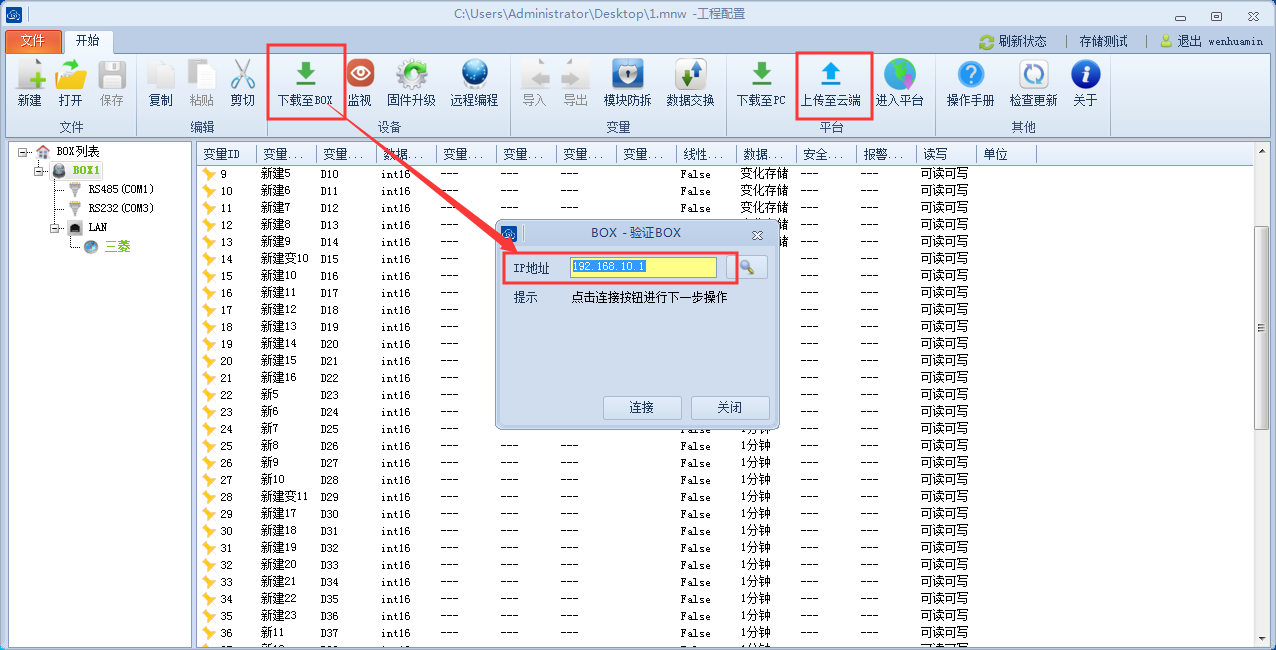

点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击确定
即可,点击上传至云端即可。
注意：下载至BOX有三种方式下载。
1、本地使用网线将电脑和模块连接起来，使用模块的本地IP地址下载，默认是192.168.10.1 如果更改
过，用改后的IP下载。
2、使用远程192.168.168.1下载，注意：使用该IP地址下载的时候，模块需要连上网络，并且需要将虚
拟网口工具打开，将该模块加入网络后，才可以使用该IP地址。如下图：

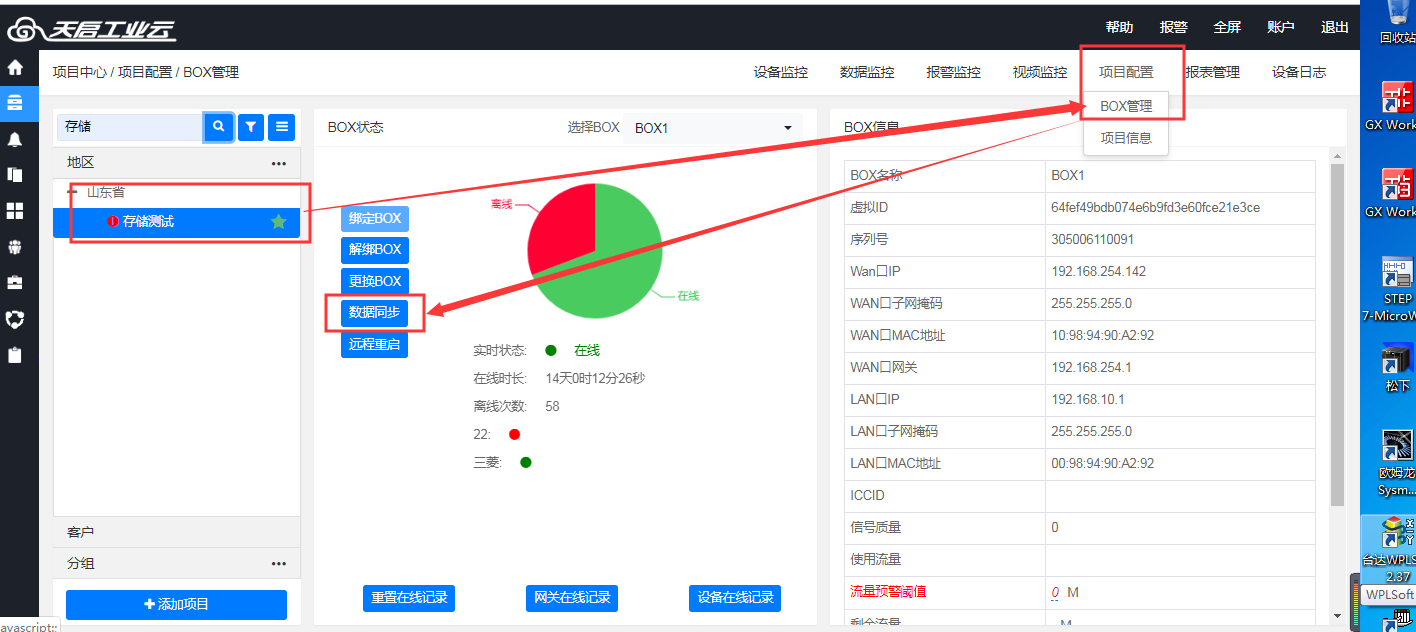

3、先上传至云端，然后在远端项目中心里面找到这个项目，项目配置的BOX管理里面，点击数据同步，如
下图：

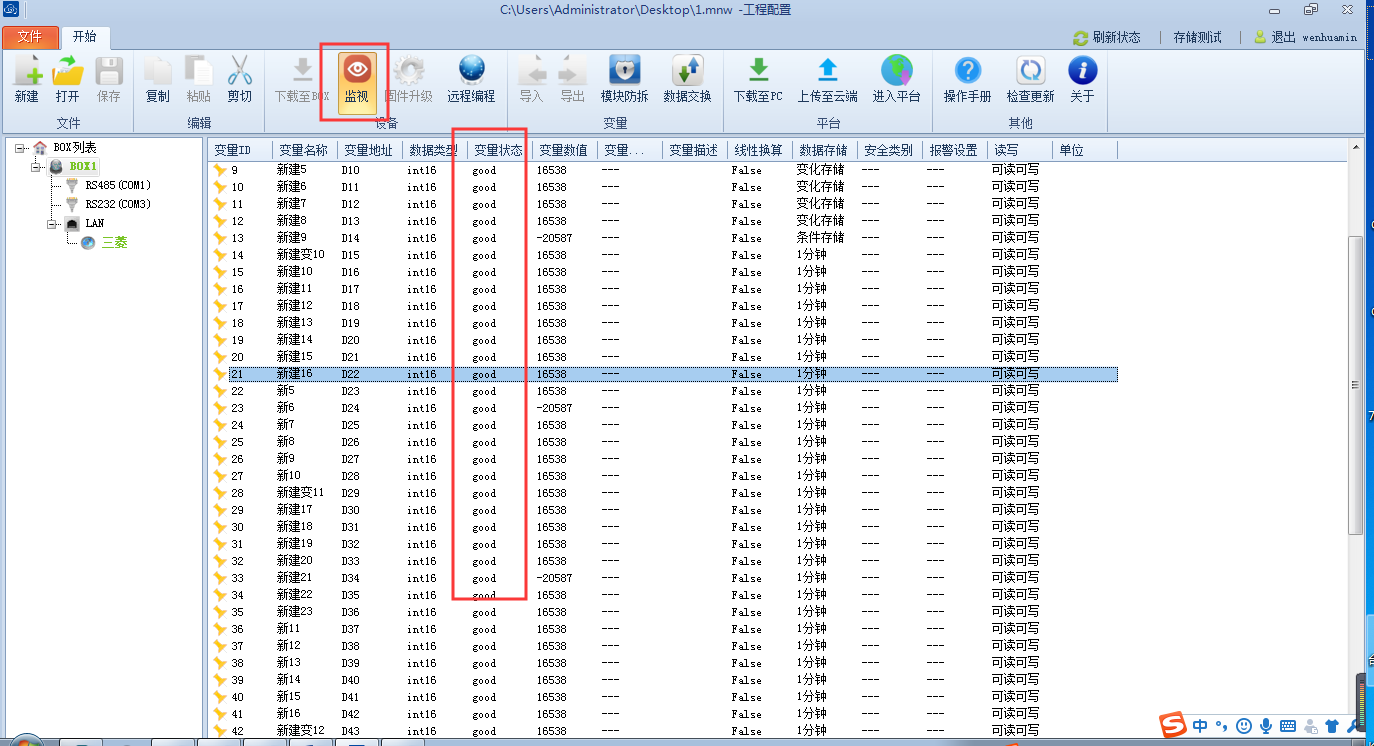

通过ECS软件里面的监视，点击监视后，会出来IP地址，具体使用的IP与上述步骤中的“下载至BOX”方式一样，变量状态为“good”表示PLC和模块通讯正常。如下图：

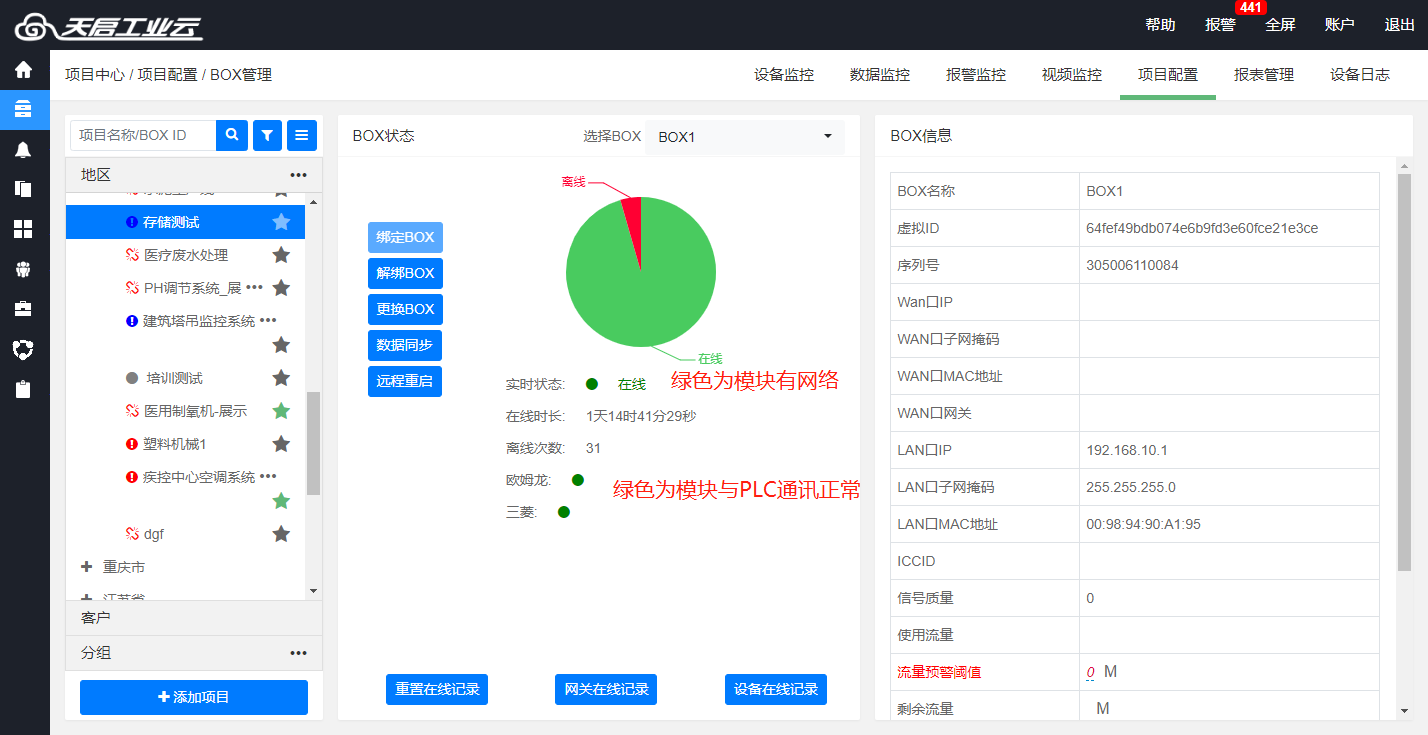

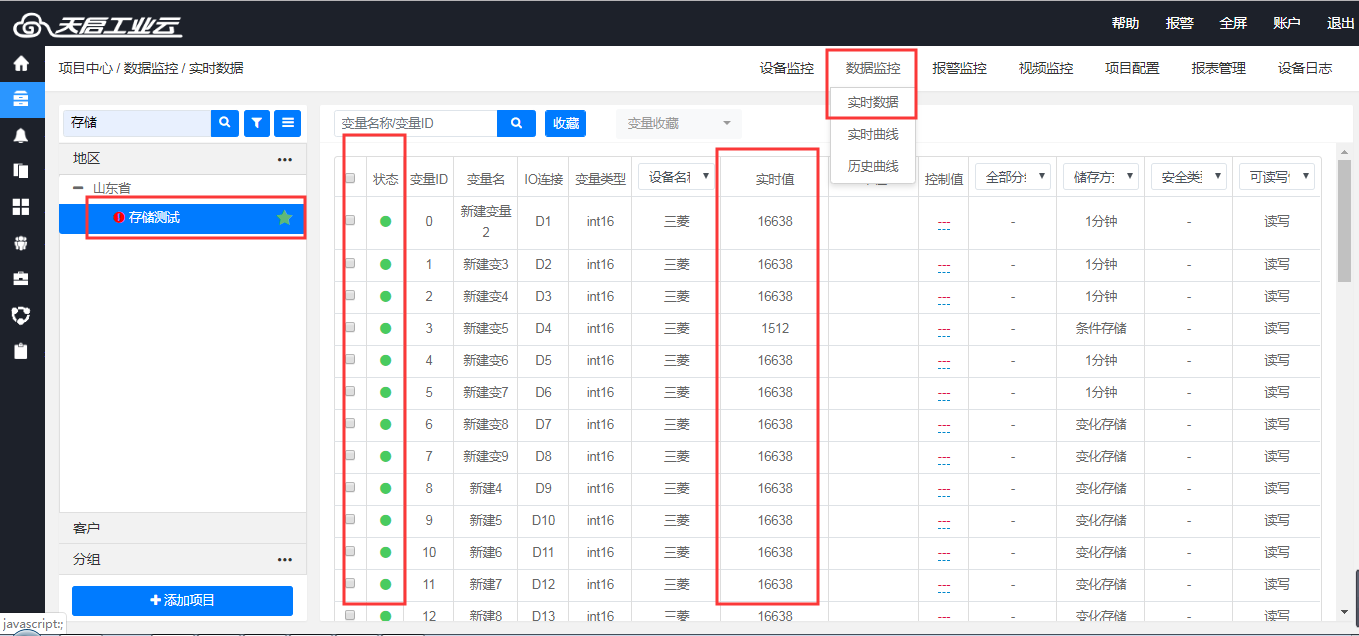

状态为绿色以及实时数据内有数值，表示通讯成功。通过平台查看，如下：
### 1.6虚拟网口远程下载程序

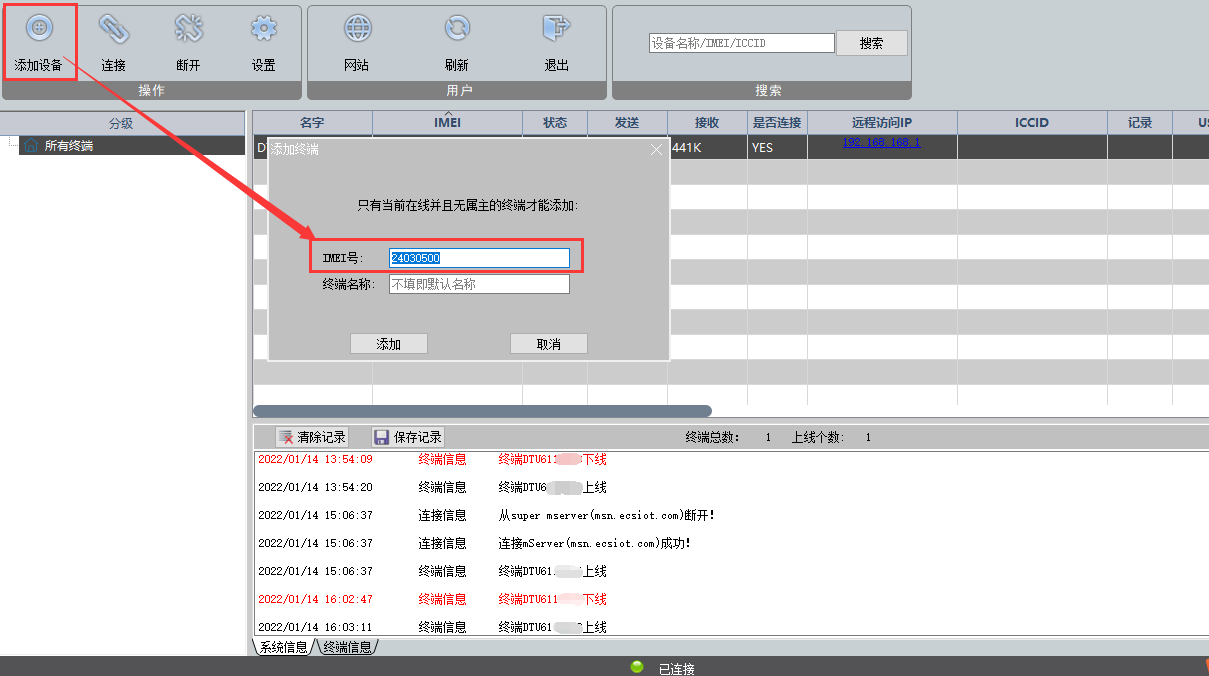

打开虚拟网口工具，点击右上角添加终端，弹出框，将模块侧面的IMEI号输入即可，（注意：添加的前提是
模块已经连上网络，并且该IMEI号没有被绑定）

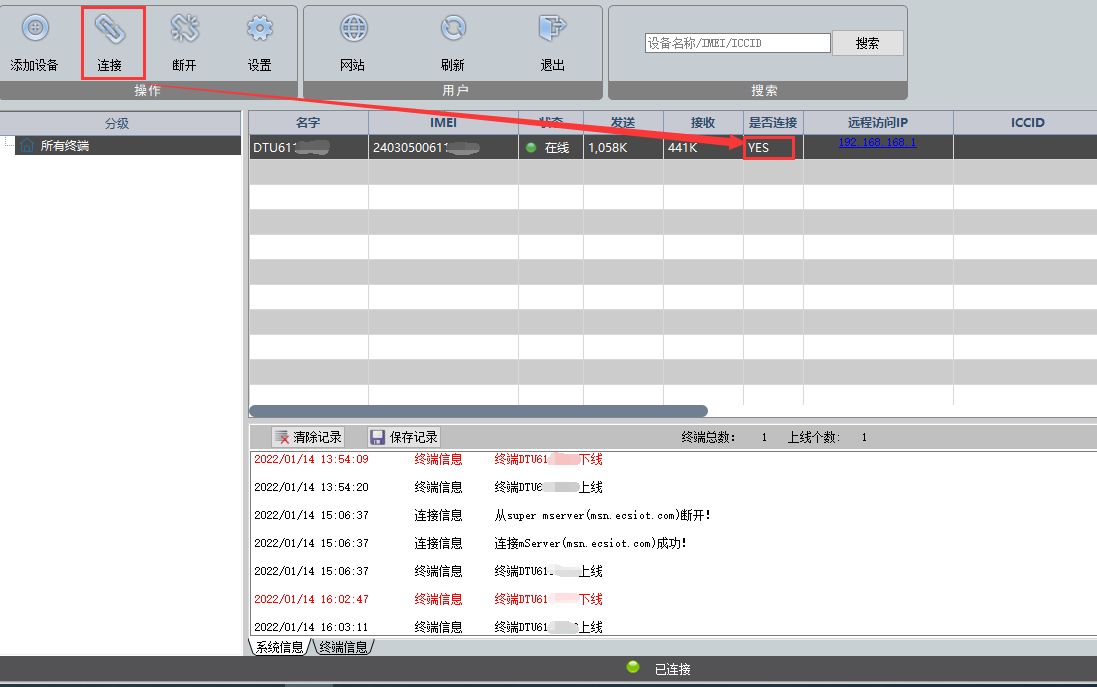

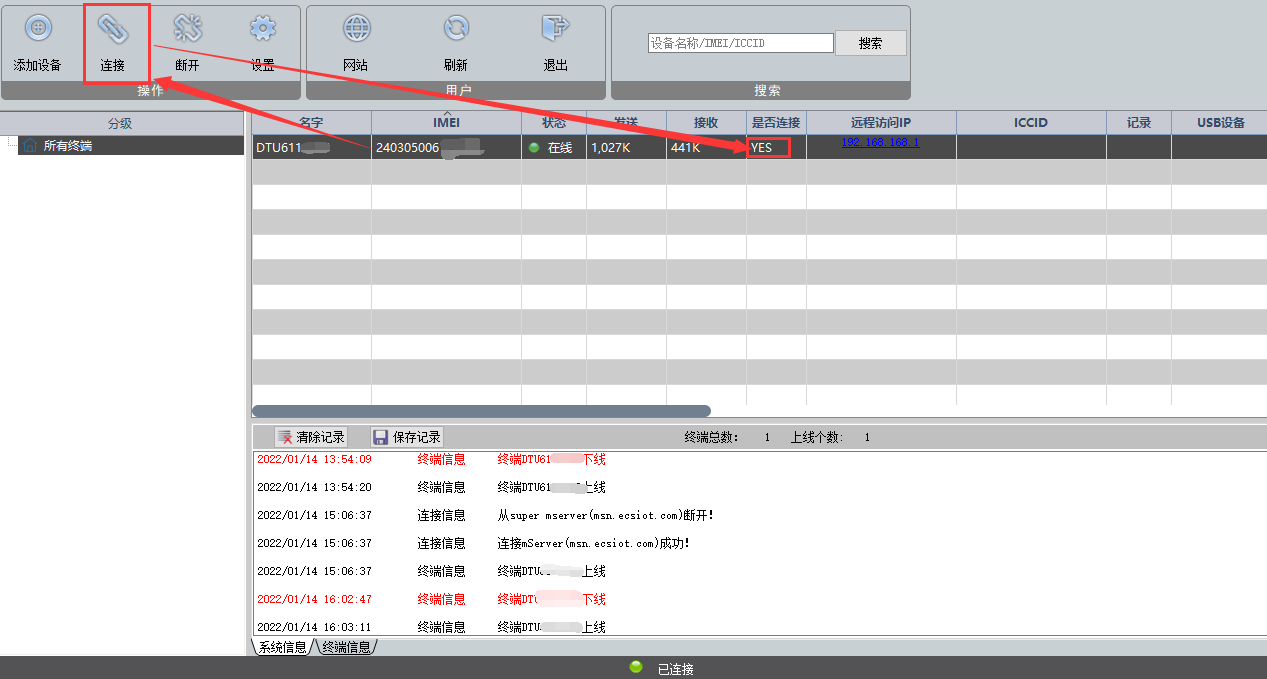

选中模块号，点击上方的加入网络，加入后，序列号后面有“YES”提示

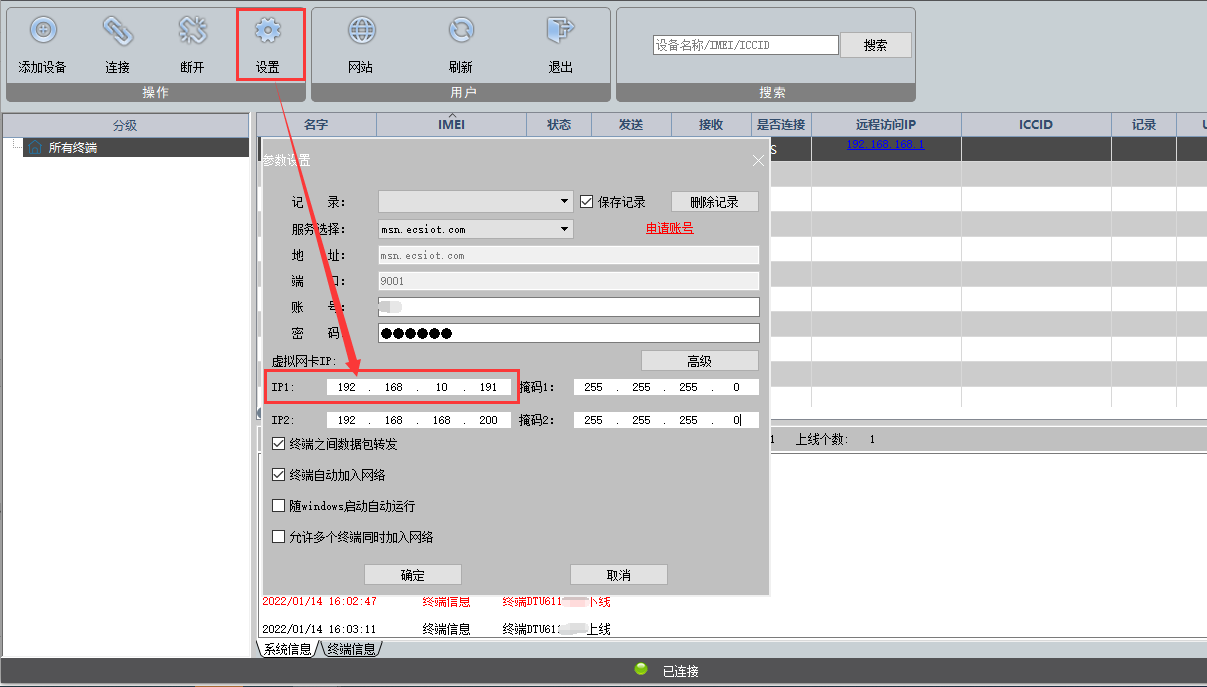

此处只需要设置IP1的地址，将IP1改成和PLC（设备）在同一网段即可，此框内其他参数默认即可。
以上设置完成后，回到PLC的编程软件。
### 1.7ECSManager软件远程编程

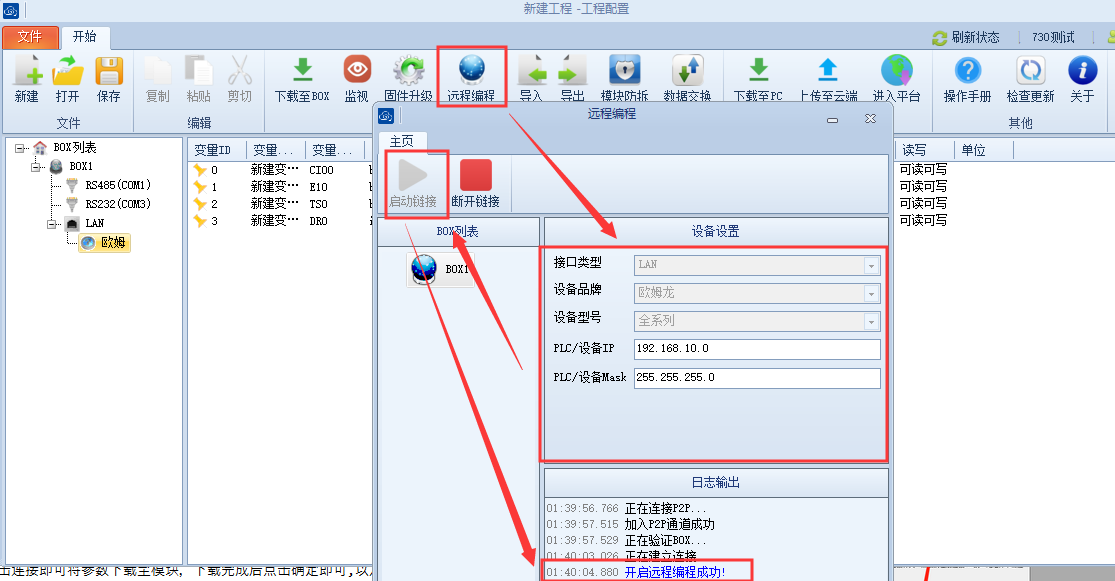

打开ECSManager点击“远程编程”，选择要连接的设备以及网段，启动连接后，会显示开启成功。
注意：使用ECS软件远程编程时，模块的IP需要和PLC在同一网段

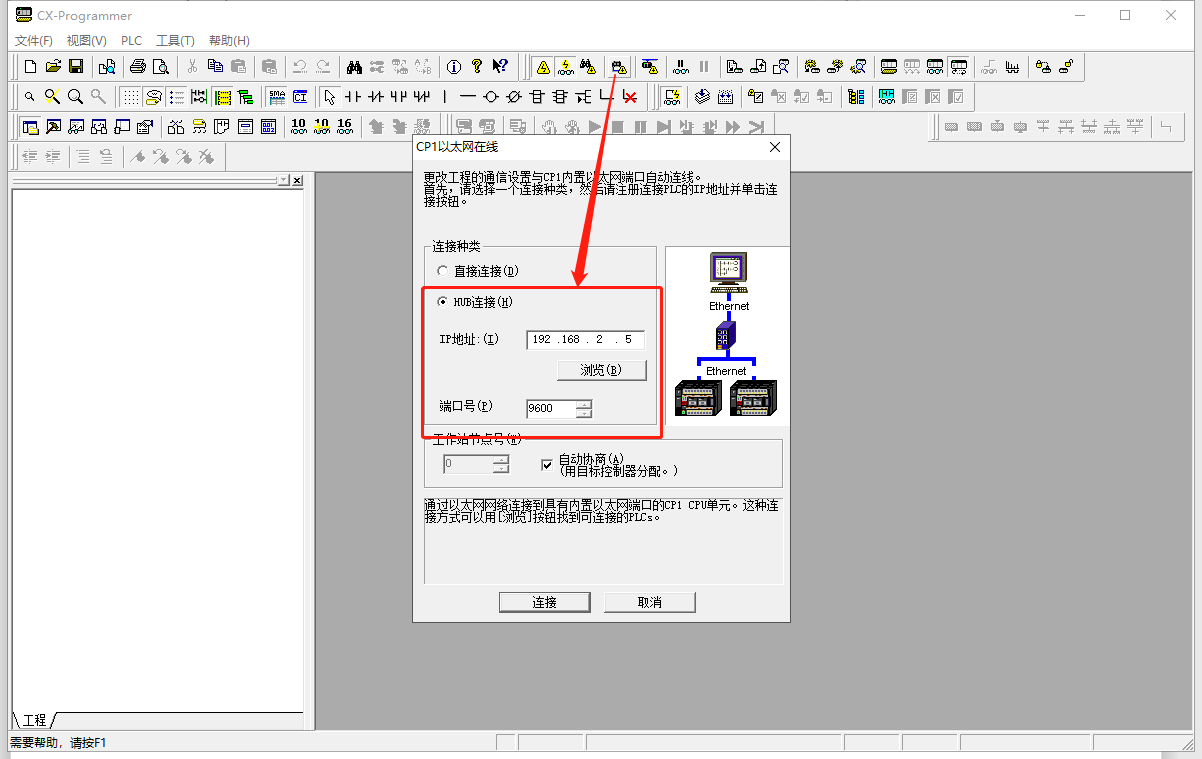

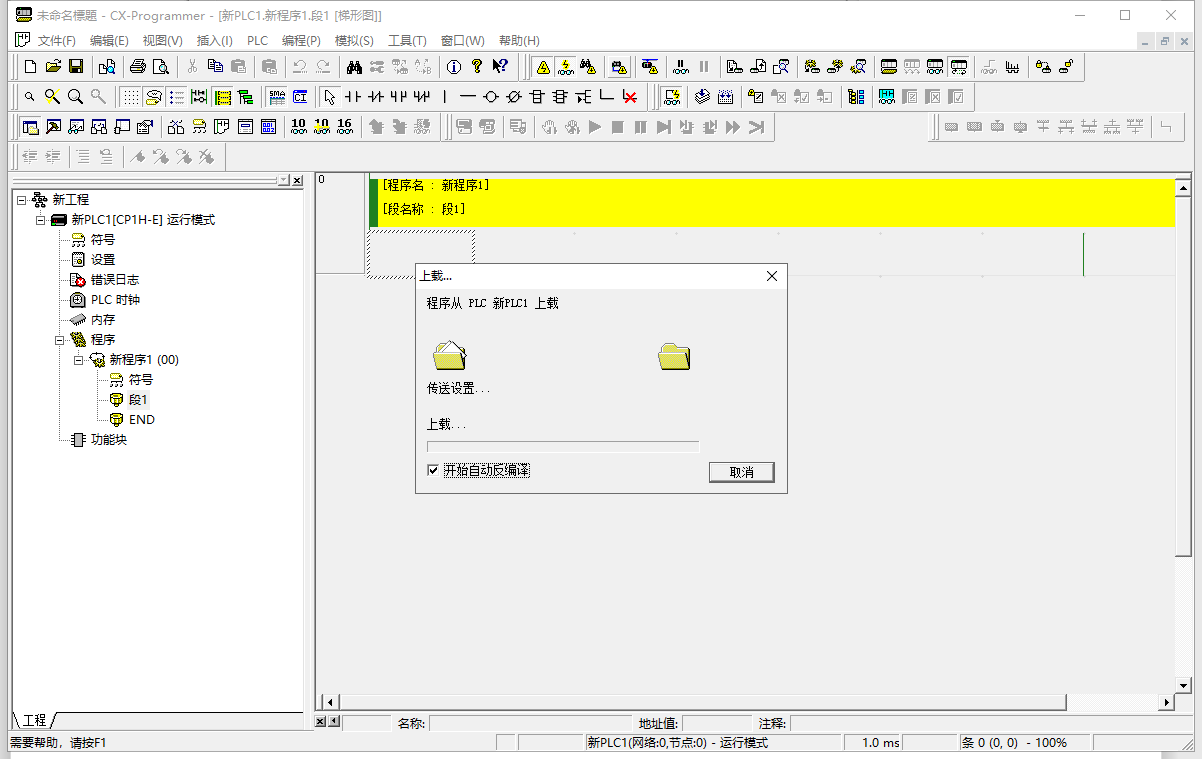

在欧姆龙的编程软件里面连接即可，如下图所示。
## CP1H扩展板
### RS232-BD板连接平台配置
#### 1.1 接线方式

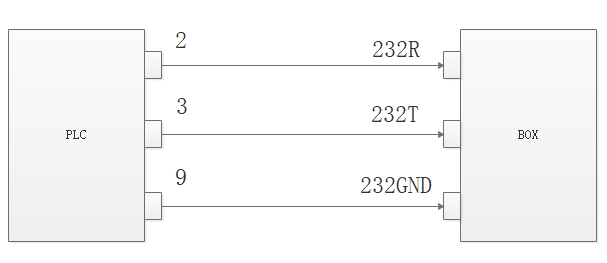

通讯线连接，如下图所示。
#### 1.2 PLC设置

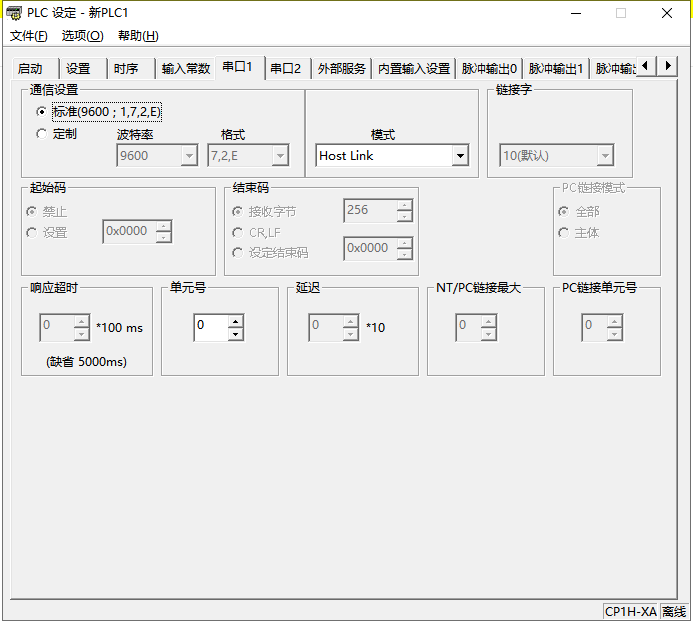

PLC默认通信协议：9600 7 E 2，不需要任何配置。
#### 1.3 模块配置
对于串口PLC来说，物联网卡上网模块不需要任何配置，只要保证模块有网络即可。如果通过wifi或WAN上网，需要进入配置界面，详情查看硬件手册--设备配置--配置方法--网络设置。
#### 1.4添加项目
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com
进入云平台之后，点击“项目中心”--页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
#### 1.5ECSManager软件配置
打开软件，登录账号后，选择上步创建的项目，选择完成后，添加BOX，选择实际使用的型号模块即可。

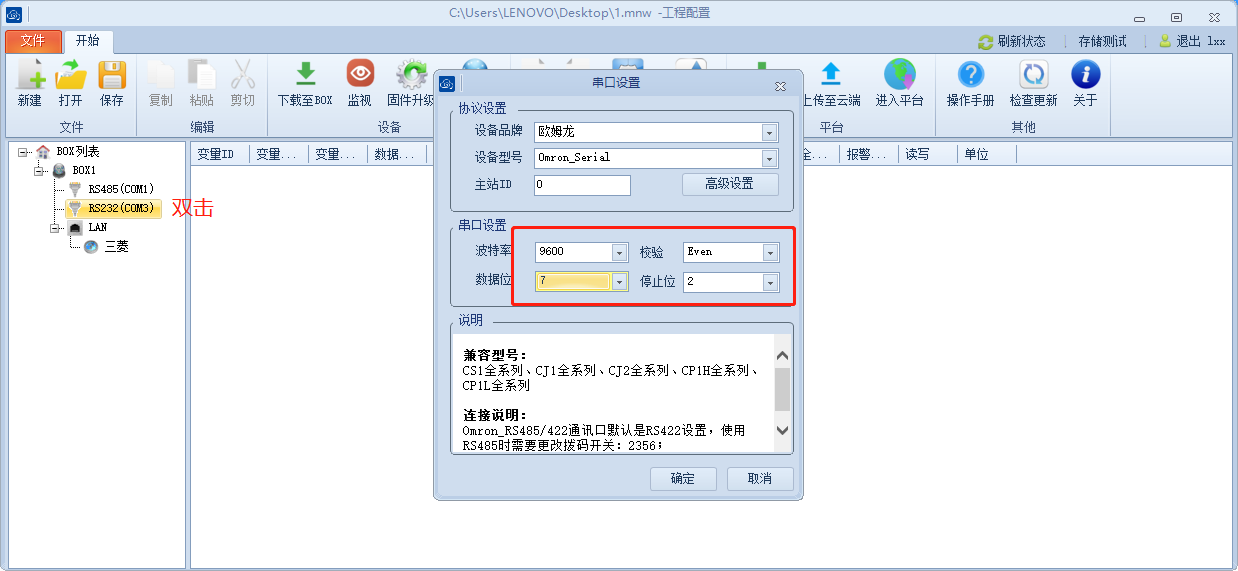

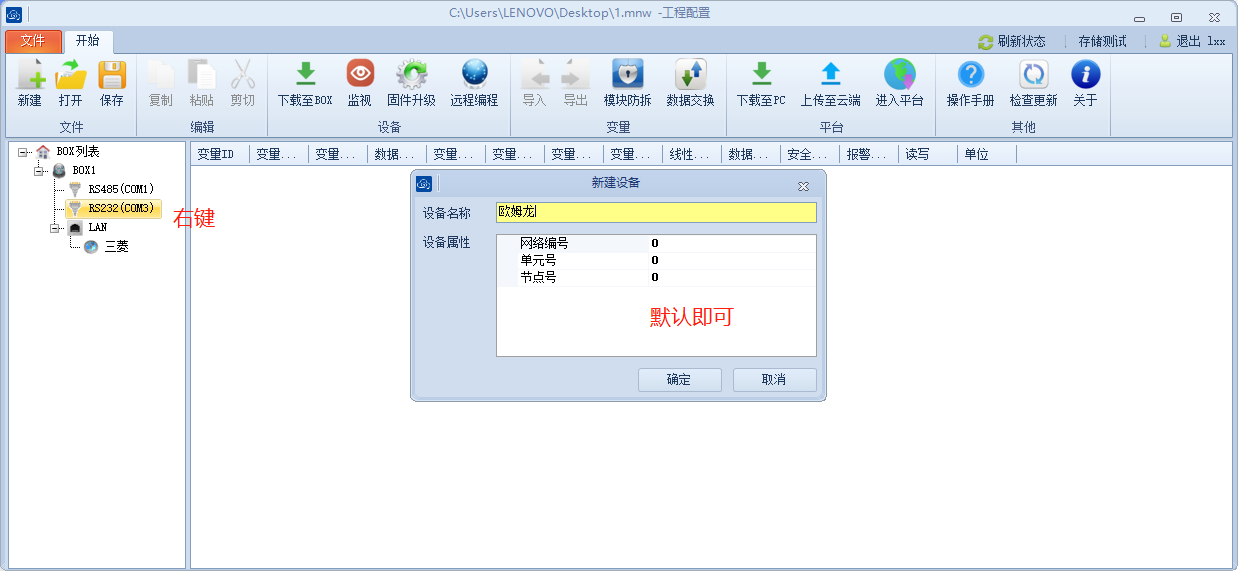

选中RS232（com3)双击添加设备，设置串口参数。

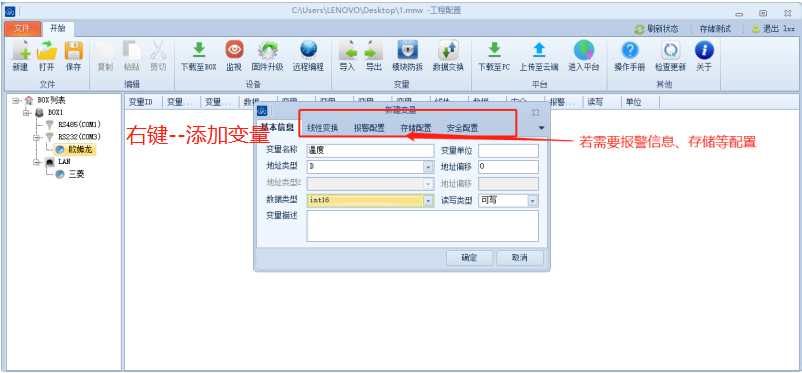

右键添加变量，自定义添加想要监控的变量。如变量比较多，可以将变量导出至表格，通过表格编辑完
成后再将变量导入。
#### 1.6ECSManager软件配置下载
点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击确
定即可,点击上传至云端。
注意：下载至BOX有三种方式下载。
1、本地使用网线将电脑和模块连接起来，使用模块的本地IP地址下载，默认是192.168.10.1 如果更改过，
用改后的IP下载。
2、使用远程192.168.168.1下载，注意：使用该IP地址下载的时候，模块需要连上网络，并且需要将虚拟网
口工具打开，将该模块加入网络后，才可以使用该IP地址。如下图：
3、先上传至云端，然后在项目中心里面找到这个项目，项目配置的BOX管理里面，点击数据同步，如下图：
通过ECS软件里面的监视，点击监视后，会出来IP地址，具体使用的IP与上述步骤中的“下载至BOX”方式一样，变量状态为“good”表示PLC和模块通讯正常。如下图：
状态为绿色以及实时数据内有数值，表示通讯成功。通过平台查看，如下：
#### 1.7ECSManager软件远程编程

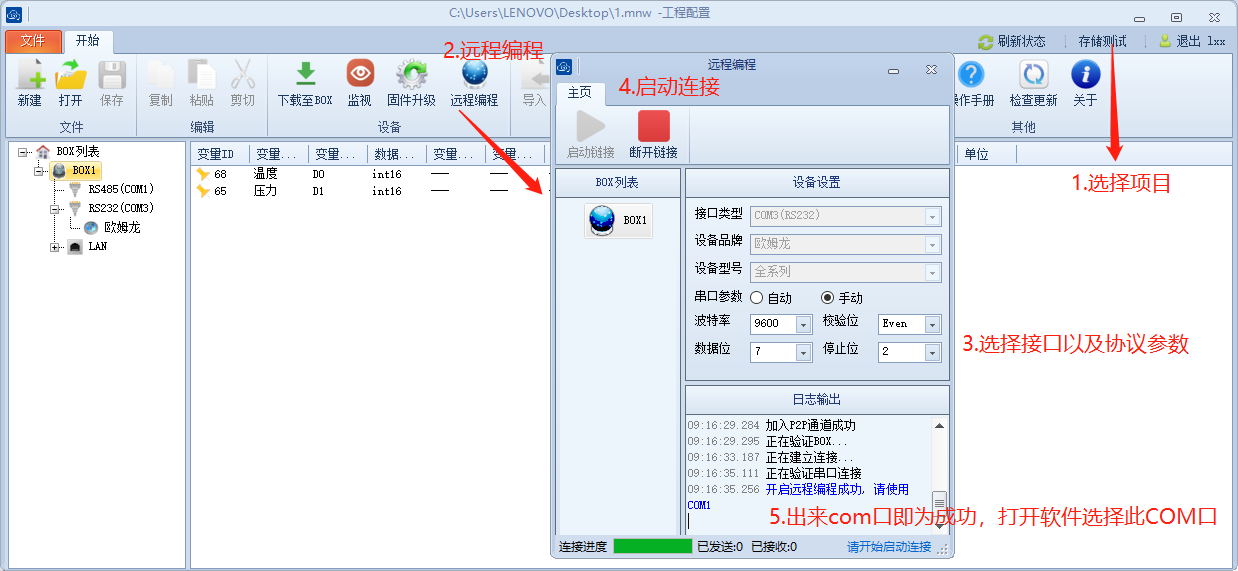

点击“远程编程”，选择要连接的设备，启动连接后，会显示开启成功。

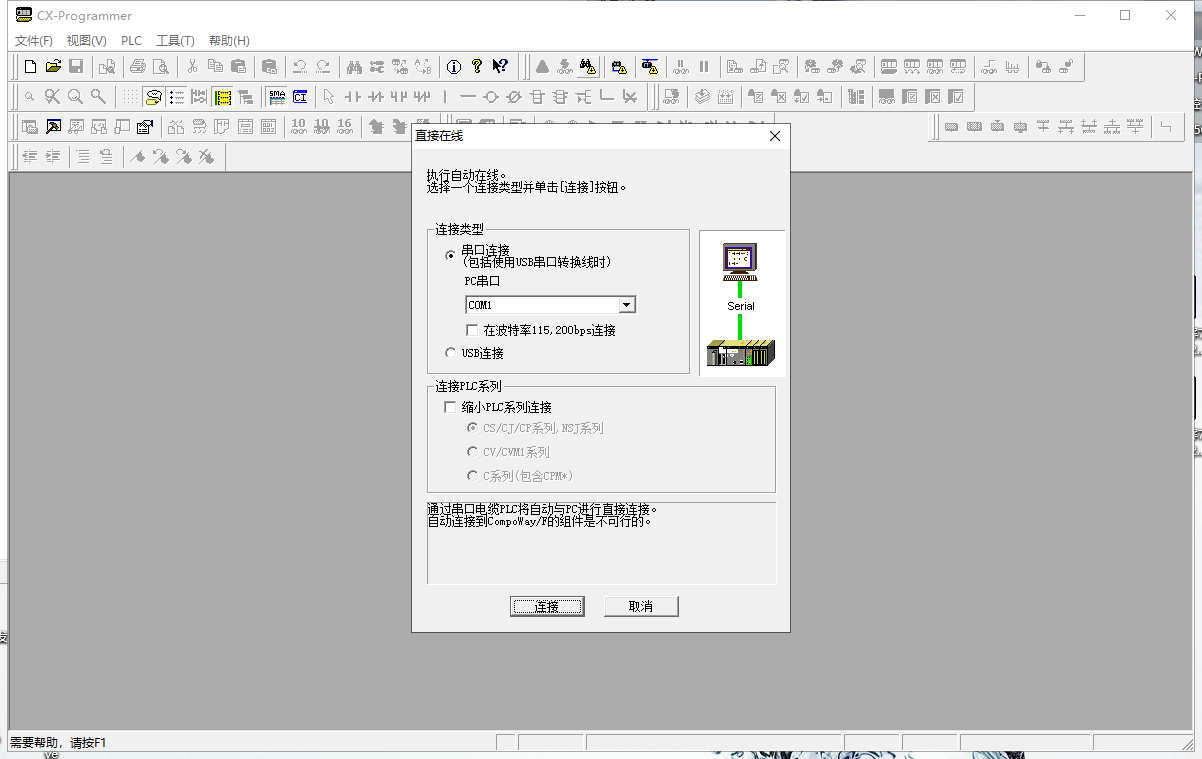

在欧姆龙的编程软件里面连接即可，配置完成后，点击通讯测试，通讯成功，即可远程上传、下载、更新程序。
连接方式如下：
----------
----------
----------
----------
----------
### RS485-BD板连接平台配置
#### 1.1 接线方式

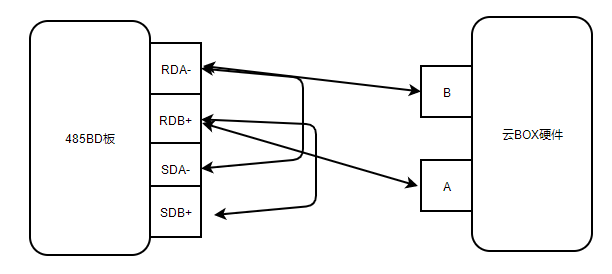

通讯线连接，+短接后接到模块的如下图所示。
PLC默认通信协议：串口2设置如下，9600 7 E 2，不需要任何配置。

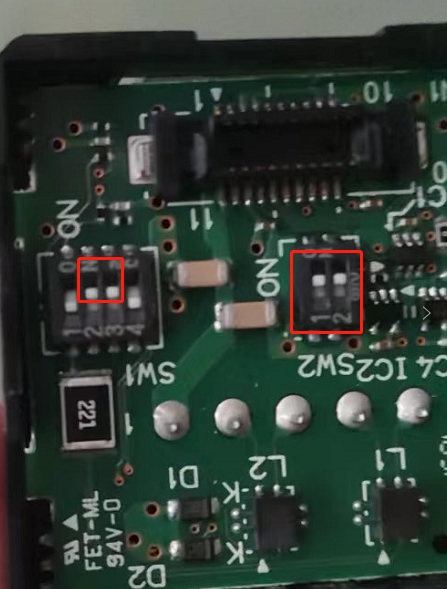

**BD板拨码设置**
有的拨码开关是123456，将2356拨为ON即可。
有的拨码开关有有两个，分别是1234,12，将SW1的23和SW2的12拨为ON即可。
#### 1.2 模块配置
对于串口PLC来说，物联网卡上网模块不需要任何配置，只要保证模块有网络即可。如果通过wifi或WAN上网，需要进入配置界面，详情查看硬件手册--设备配置--配置方法--网络设置。
#### 1.3添加项目
用申请的账户登录云平台，登录地址：http://cloud.ecsiot.com
进入云平台之后，点击“项目中心”--页面左下角的“添加项目”
输入： 1. 项目名称； 2. 地理位置（可选项）
#### 1.4ECSManager软件配置
打开软件，登录账号后，选择上步创建的项目，选择完成后，添加BOX，选择实际使用的型号模块即可。
选中RS232（com3)双击添加设备，设置串口参数。
右键添加变量，自定义添加想要监控的变量。如变量比较多，可以将变量导出至表格，通过表格编辑完
成后再将变量导入。
点击下载至BOX，IP地址填写模块LAN口的IP。然后点击连接即可将参数下载至模块，下载完成后点击确
定即可,点击上传至云端。
注意：下载至BOX有三种方式下载。
1、本地使用网线将电脑和模块连接起来，使用模块的本地IP地址下载，默认是192.168.10.1 如果更改过，
用改后的IP下载。
2、使用远程192.168.168.1下载，注意：使用该IP地址下载的时候，模块需要连上网络，并且需要将虚拟网
口工具打开，将该模块加入网络后，才可以使用该IP地址。如下图：
3、先上传至云端，然后在项目中心里面找到这个项目，项目配置的BOX管理里面，点击数据同步，如下图：
通过ECS软件里面的监视，点击监视后，会出来IP地址，具体使用的IP与上述步骤中的“下载至BOX”方式一样，变量状态为“good”表示PLC和模块通讯正常。如下图：
状态为绿色以及实时数据内有数值，表示通讯成功。通过平台查看，如下：
#### 1.6ECSManager软件远程编程
点击“远程编程”，选择要连接的设备，启动连接后，会显示开启成功。
在欧姆龙的编程软件里面连接即可，配置完成后，点击通讯测试，通讯成功，即可远程上传、下载、更新程序。
连接方式如下：
## NX102上平台注意点

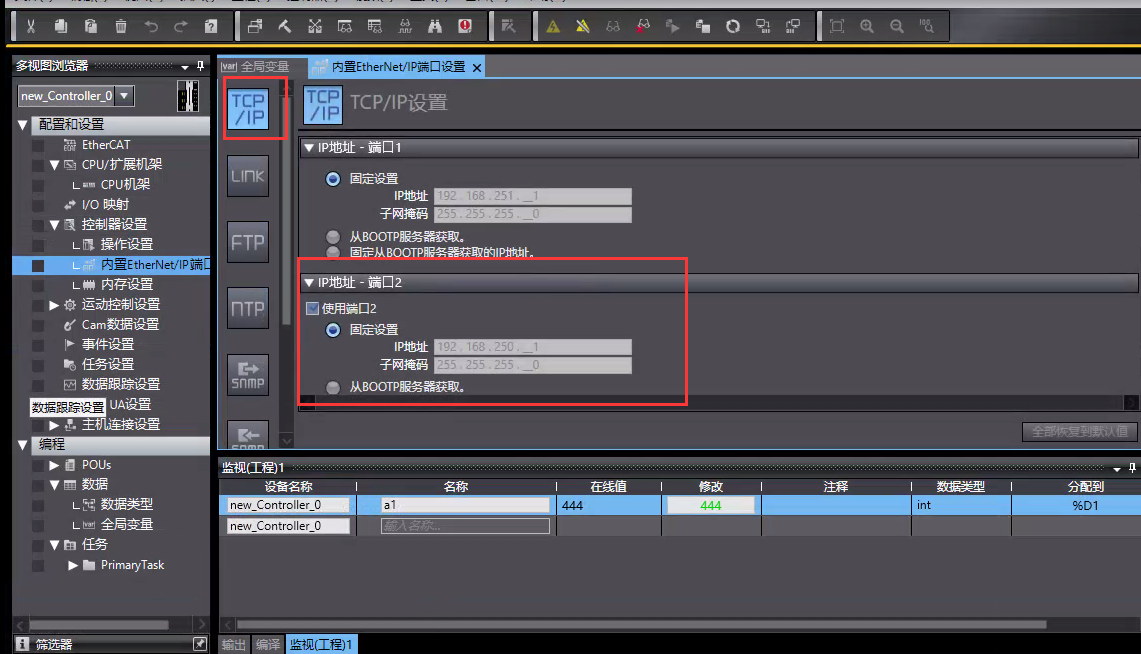

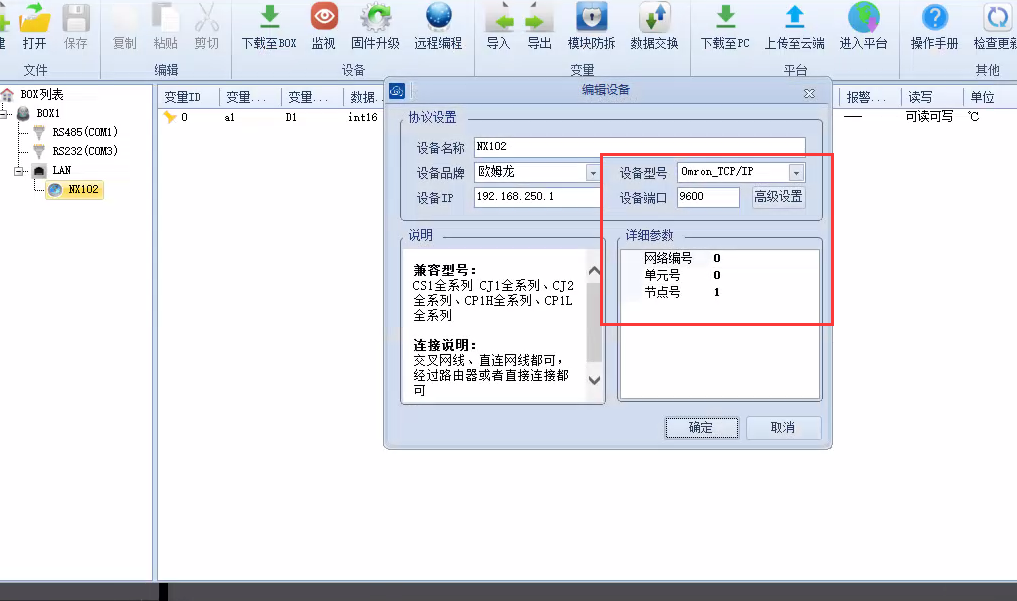

NX102上平台只能使用端口2。PLC内不需要其他配置，只写IP即可。单元号默认1，端口号默认9600。
ECS软件里面选择TCP或者UDP都行。
NX1P2只支持UDP。
----------
----------
----------
----------
----------
----------
