LAN口IP设置
# 配置方法
## 一.直连配置
### 1.1准备工作
☆直连或交叉网线，用于连接TN-730与电脑或PLC
☆电源
### 1.2登陆配置界面
1、 使用直连或交叉网线将TN-730的LAN口与电脑连接

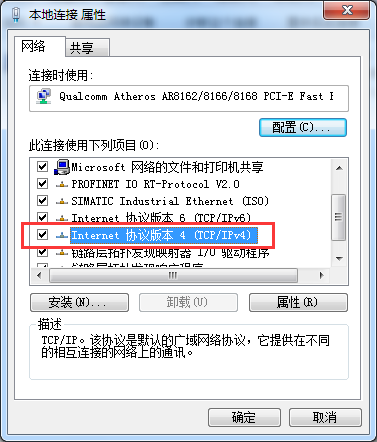

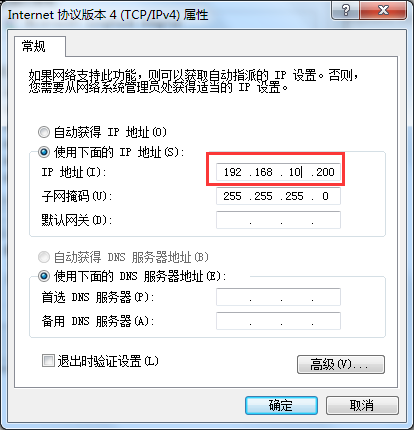

2、 打开电脑，设定电脑的IP地址与TN-730的IP地址处于同一网段。TN-730出厂默认IP为192.168.10.1，此时将电脑IP设为192.168.10.*即可。

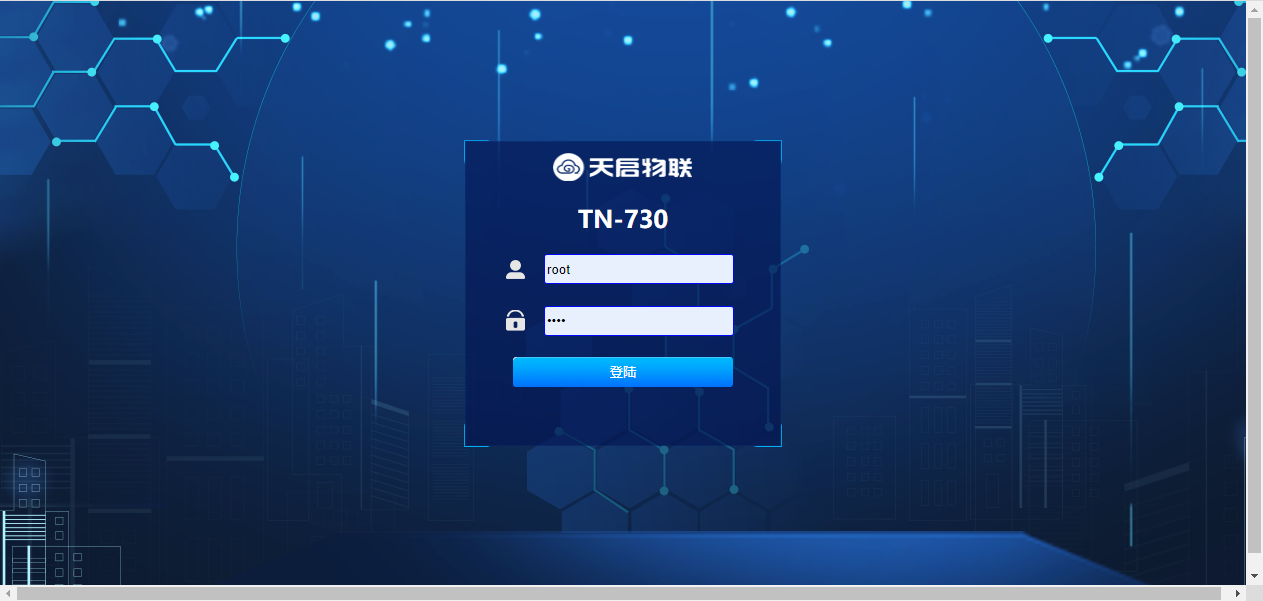

3、打开浏览器，在浏览器里输入“192.168.10.1”（TN-730的默认IP地址）然后回车，出现如下登录界面
在登录界面里输入用户名“root”（必须小写），密码“1234”，点击登录，进入WEB配置主界面，然后可以对设备进行配置。

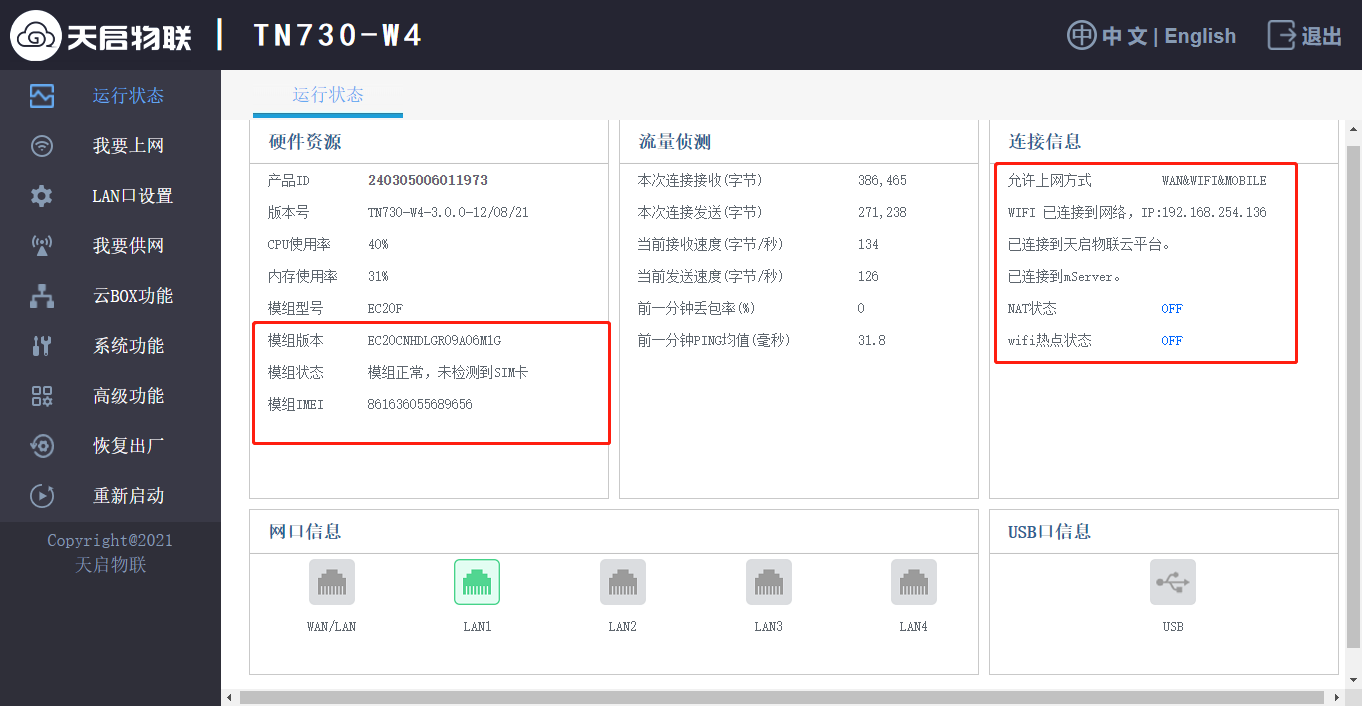

登录进入配置界面后，主页显示设备的当前状态，在配置界面左侧导航栏内显示设备的可配置项。如下图：
当前页面可以显示BOX里面LAN口、WAN口、USB、手机卡号、CPU与内存的使用率等BOX详细信息。
### 1.3LAN口IP设置

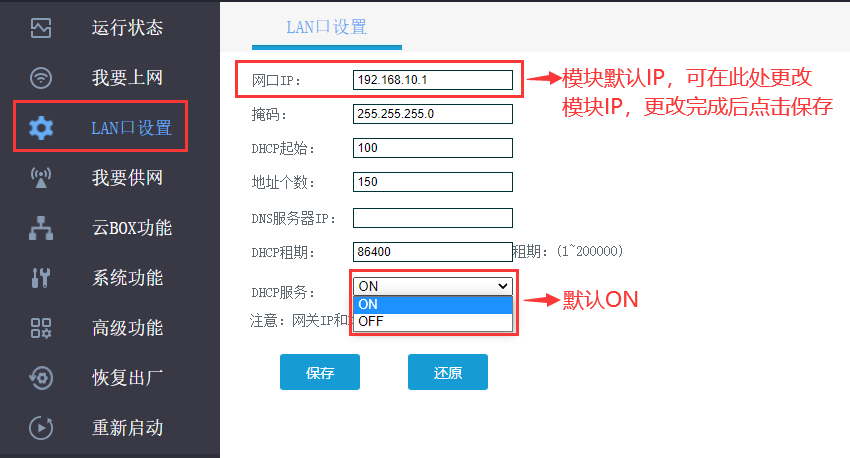

点击“LAN口设置”出现如下界面：
“LAN口设置”主要配置模块的网口IP，默认为“192.168.10.1”，可以在此处更改设备的IP。更改完成后点击“保存”。“DHCP服务”默认为“ON”，可以更改为“OFF”，其他项默认即可。
**注意：当设备通过交换机与BOX相连时，DHCP选择ON是可以的，但是当设备通过路由器与BOX相连时，DHCP必须选择OFF，避免IP冲突。**
## 二.远程配置
第一次使用虚拟网口工具需要：[软件下载安装、账号申请](#wangkou)
<p style="color: red;font-size: large;">TN-330模块不能使用虚拟网口工具远程监控PLC</p>
<p style="color: red;font-size: large;">TN-330下载程序请用ECSManager软件下载程序。**</p>
1.如果是新的模块，没有添加到虚拟网口工具中，需要执行以下2.1-2.6的操作。
2.如果模块已经添加到虚拟网口工具中，只需要执行2.3-2.6的操作。
### 2.1模块联网
TN-530\605\630\730默认上网方式为自动切换。优先级：网线WAN→WIFI→无线4G。
如果新的模块需要通过无线4G上网，直接插上物联网卡，设备通电即可。
如果新的模块需要通过网线WAN上网，直接将路由器过来的网线插到WAN/LAN口，设备通电即可。
如果需要配置wifi上网或将WAN/LAN口设置为LAN口使用，请至硬件手册相应的型号中查看网络配置详情。
* 联网成功判断：查看模块的SVR灯亮，表明模块联网、连接服务器正常。
### 2.2添加终端
* 联网成功判断：查看模块的SVR灯亮，表明模块联网、连接服务器正常。

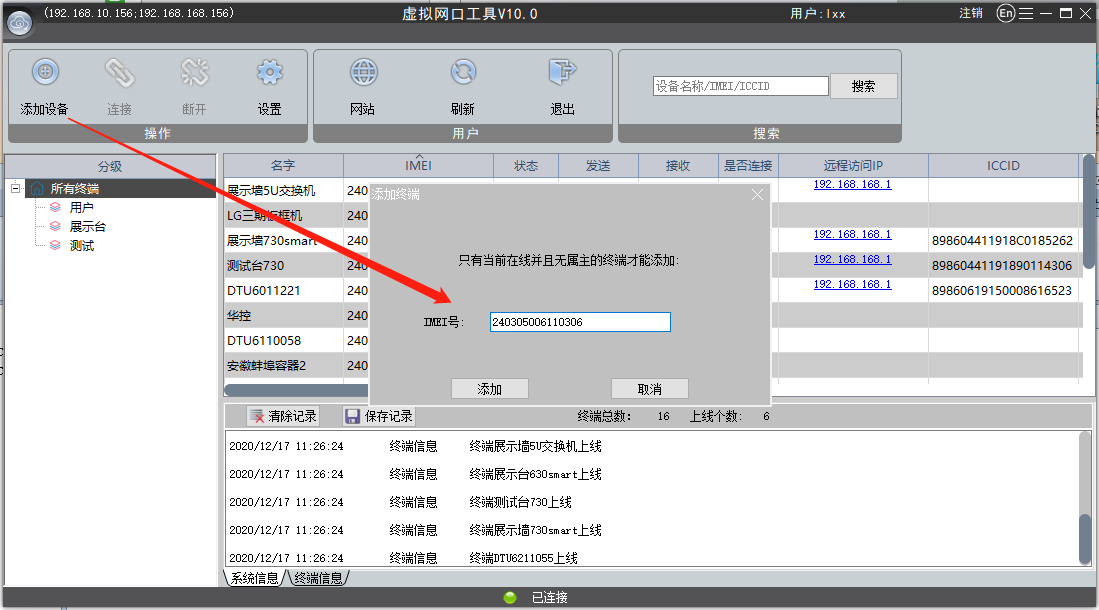

联网成功状态下，可以将模块侧面的IMEI号：240*****005，添加到虚拟网口工具中
添加终端条件：1.模块联网 2.模块IMEI号没有被添加到别的账号 3.本机电脑联网
### 2.3加入网络
选择对应的模块号，点击 ‘连接’加入网络，是否加入栏出现YES。
### 2.4设置虚拟IP
点击 ‘设置’进入IP设置界面，设置网卡ip2为192.168.168.X网段，默认192.168.168.200，一般不用修改。
### 2.5打开浏览器
打开浏览器，不要使用IE浏览器，在网址输入的地方输入：192.168.168.1即可。
账号：root 密码：1234
### 2.6设置LAN口IP
点击“LAN口设置”出现如下界面：
“LAN口设置”主要配置模块的网口IP，默认为“192.168.10.1”，可以在此处更改设备的IP。更改完成后点击“保存”。“DHCP服务”默认为“ON”，可以更改为“OFF”，其他项默认即可。
**注意：当设备通过交换机与BOX相连时，DHCP选择ON是可以的，但是当设备通过路由器与BOX相连时，DHCP必须选择OFF，避免IP冲突。**
<span id="wangkou"></span>
* 软件下载安装
[点击此处下载：云BOX虚拟网口工具软件](http://msn.ecsiot.com/download/yunbox_setup.zip)
**注意：虚拟串口工具和虚拟网口工具共用一个账号，只需注册一个；</p>
<p style="color: red;font-size: large;">**注意：虚拟串口工具和虚拟网口工具共用一个账号，只需注册一个；</p>
<p style="color: red;font-size: large;">TN-330模块不能使用虚拟串口工具远程监控PLC</p>
<p style="color: red;font-size: large;">TN-330下载程序请用ECSManager软件下载程序。**</p>
* 账号申请
第一次使用虚拟网口工具或虚拟串口工具需要申请账号，便于工程师管理项目，更新程序。
申请地址：[http://msn.ecsiot.com](http://msn.ecsiot.com) 注意填写完资料后需要邮箱激活。
确保电脑Windows防火墙关闭。
虚拟网口工具安装时请关闭360等杀毒软件；
每次启动虚拟工具以右键软件快捷方式，以**管理员身份运行**。
