LuatOS-AirUI产品线简介
如果您使用的是5寸金牛座开发板，请继续阅读本文档中心。
如果您使用的是7寸金牛座开发板，请点击此处跳转至[7寸金牛座开发板文档中心](https://easydoc.net/doc/50207163/vRKgmDaY/TltauGm8)。
# 一、公司简介
上海合宙通信科技有限公司是一家系统级主控企业，通过完善的嵌入式操作系统LuatOS，使得物联网主控CPU更容易被用户使用，大幅度降低用户的研发成本和研发周期。
LuatOS是合宙自研的嵌入式操作系统。覆盖各类物联网应用场景，可运行于MCU/NB-IoT/2G/4G Cat.1/Wi-Fi/蓝牙等等不同的物联网主控芯片。
# 二、AirUI简介
Air取自于上海合宙通信科技有限公司的英文名AirM2M，原义为无线通信的意思，因为AirUI产品线的产品也可能不需要联网，用不到无线通信，所以AirUI中的Air就代表合宙这家公司；
UI是GUI的缩写，原义为图形用户接口，因为当前阶段合宙的主营业务聚焦在嵌入式领域，所以AirUI中的UI就引申为嵌入式图形化解决方案；
AirUI是合宙推出的嵌入式图形化解决方案。
# 三、行业痛点
目前市面上的主流嵌入式图形化解决方案具有一些明显的痛点：
**1） 安卓板+裸屏+Cat.1**
- 安卓板至少都要100多元，成本居高不下；
**2）MCU+串口屏/裸屏+Cat.1**
- UI和本地、网络业务逻辑的交互开发极为不便；
- OTA升级不便；
- 需要MCU主控，在MCU价格上涨的背景下，成本不好控制；
# 四、AirUI方案介绍
AirUI是合宙LuatOS操作系统中的图形化应用开发组件，专注于提供嵌入式领域的图形化解决方案，AirUI由以下四部分组成：
1. 完善的LuatIDE工具链支撑，开发调试方便
- AirUI-Designer中的UI设计器支持拖拽式设计UI界面；
- AirUI-Designer中的模拟器支持UI界面、本地和网络应用业务逻辑的模拟运行；未来也将支持硬件外设的模拟运行；
- 1到3天可以完成类似于电力集中器的数据采集控制类项目的软件开发；7到14天可以完成类似于PDA项目的软件开发；
- 更多项目案例的软件开发资料准备中......
2. 全方位覆盖的硬件产品，方案选型灵活
- 独立硬件产品

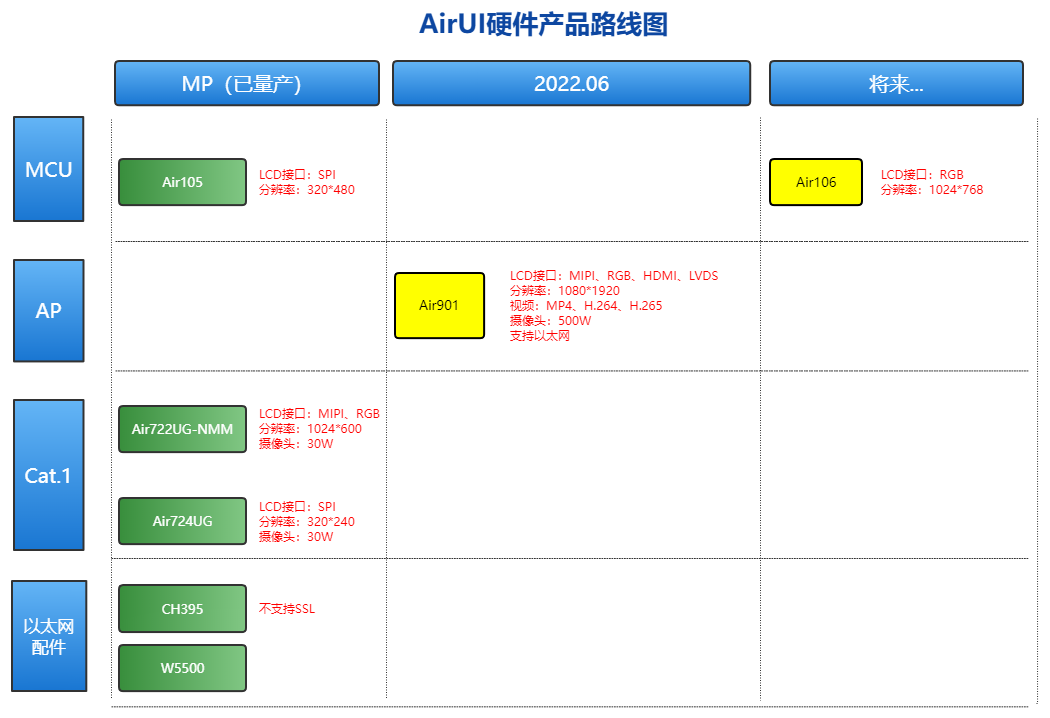

AirUI提供的独立硬件产品路线图如下所示：
产品规格表如下所示:
|类型|产品|状态|软件开发方式|LCD最大分辨率|LCD典型尺寸|LCD硬件接口|视频|摄像头|片内RAM|片内FLASH|片外RAM|片外FLASH|以太网|USB|SD卡|内核/主频|工作温度（℃）|工作电压（V）|封装|尺寸（mm）|IO|UART|I2C|SPI|CAN|PWM|ADC|DAC|AUDIO|SDIO|硬件定时器|WDT|RTC|
|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|-|
|Cat.1|Air722UG-NMM|已量产|LuatOS|1024*600|3.97到10.1|MIPI、RGB|不支持|30W<br>支持拍照、二维码扫描|-|-|16MB|8MB|支持外挂SPI转以太网：CHQ395|2.0 HS，只能做SLAVE|最大32GB|Cortex-A5<br>500MHz|-40~85|3.3~4.3|LGA|19.6*21.8|26|3|1|2|可以外挂SPI转CAN、<br>可以外挂支持CAN的单片机|2|4路11bit|-|1路MIC输入、<br>1路SPK输出|1路，只能外接SD卡|-|1|-|
|Cat.1|Air724UG|已量产|LuatOS|320*240|0.96到3.5|SPI|不支持|30W<br>支持拍照、二维码扫描|-|-|16MB|8MB|支持外挂SPI转以太网：CHQ395|2.0 HS，只能做SLAVE|最大32GB|Cortex-A5<br>500MHz|-40~85|3.3~4.3|LCC|24*24|28|3|1|2|可以外挂SPI转CAN、<br>可以外挂支持CAN的单片机|2|2路11bit|-|1路MIC输入<br>耳机、听筒、SPK各1路输出|1路，只能外接SD卡|-|1|-|
|AP|Air901|预计2022年6月量产|LuatOS|1920*1080|3.97到23.8|MIPI、RGB、HDMI、LVDS|视频播放：支持MP4、H.264、H.265<br>视频录制：暂不支持，后续会开发|500W<br>支持拍照、二维码扫描|-|-|512MB<br>种类：支持pSRAM、SDRAM、DDR2/3；<br>容量：最大可支持2GB；<br>可根据应用复杂度以及成本因素选配不同种类和容量的RAM；|8GB<br>种类：支持SD 3.0/eMMC 5.0, SPI Nor/Nand Flash；<br>容量：最大可支持32GB；<br>可根据应用复杂度以及成本因素选配不同种类和容量的Flash；|支持|2路 USB 2.0 HS；<br>1路 OTG（既可做HOST，又可做SLAVE）；<br>1路 只能做HOST；|最大32GB|RISC-V C906；<br>1GHz；|-20~85|4.5~5.5|M.2 x 2|25*45|78|6|4|2|可以外挂SPI转CAN、<br>可以外挂支持CAN的单片机|8|2路12bit|-|1路输入<br>1路输出|3|2|1|1|
|MCU|Air105|已量产|LuatOS|480*320|0.96到3.5|SPI|不支持|30W<br>支持二维码扫描|640KB|-|-|4MB|支持外挂串口转以太网：W5500| 2.0 FS|-|Cortex-M4F;<br>204MHz|-40~85|3.0~3.6|QFN88|10*10|56|4(3)|1|4|-|8(5)|5路12bit|1|-|-|8(5)|1|1|
|MCU|Air106|预计2022年6月量产|LuatOS|1024*768|3.97到10.1|RGB|不支持|-|128KB|512KB|8MB|-|-| 2.0 FS|-|Cortex-M4F;<br>150MHz|-40~85|3.0~3.6|LQFP100|14*14|72|4|2|2|2|10|15路|-|-|-|5|1|1|
- 组合硬件方案
根据主控类型划分，AirUI提供的硬件组合方案如下图所示：
| 类型 | 方案 | 定位 | 竞品 | AirUI优势 |
| ------------- | ------------------------------ | ------------------------------------------------------------ | -------------------------------------------------- | ------------------------------------------------------------ |
| Cat.1主控方案 | Air722UG-NMM(支持Cat.1)+裸屏<br/>+ESP8266(可选WIFI)<br/>+CHQ395(可选以太网) |极致性价比的中低端方案 | 安卓屏方案、 <br/> 串口屏方案、 <br/> MCU屏方案<br/> | 一、开发方便<br/> 1、无需MCU，一个Cat.1模块搞定4G联网和显示屏驱动<br/> 2、完善的LuatIDE工具链支撑，UI和业务逻辑交互开发方便<br/> 3、支持OTA服务<br/> 4、拥有多个行业的参考解决方案<br/>二、硬件成本低<br/> 1、硬件成本比安卓屏方案节省50到100元<br/> 2、硬件成本比串口屏和MCU屏方案节省10元左右，在MCU价格上涨的背景下，还可以节省更多 |
| AP主控方案 | Air901(支持以太网)+裸屏<br/>+Air724UG(可选Cat.1)<br/>+XR829/RTL8273DS(可选WIFI)| 性能卓越、成本可控的中高端方案| 安卓屏方案 | 一、开发方便<br/> 1、完善的LuatIDE工具链支撑，UI和业务逻辑交互开发方便<br/> 2、支持OTA服务<br/> 3、拥有多个行业的参考解决方案<br/>二、硬件成本低<br/> 1、硬件成本比安卓屏方案至少节省50元 |
|MCU主控方案|Air106+裸屏<br/> +Air724UG(可选Cat.1)||||
|MCU主控方案|Air105+裸屏<br/>+W5500(可选以太网)||||
3. 多场景沉淀的行业解决方案，加速项目量产
针对每种应用场景，AirUI可以提供如下四种解决方案中的其中一种：
- 完整解决方案（提供软硬件的全套资料，包括原型机；例如对讲机）；
- 软硬件参考方案（提供硬件参考设计，软件参考代码，不提供原型机；例如收款音箱）；
- 软件参考方案（提供软件参考代码；不提供硬件参考设计，用户自行设计硬件，合宙评审；例如电力集中器、广告机）；
- 功能组合方案（不提供项目的完整参考方案，仅提供各个软硬件功能模块的参考设计和软件demo实现，用户自行设计硬件，用户自行组合软件demo，合宙评审）
除此之外，AirUI还提供软件免费定制服务，多维度协助客户项目加速量产。
4. 持续迭代的文档中心，自学也能快速上手
- [5寸金牛座开发板文档中心](https://hmi.wiki.luatos.com/)
- [7寸金牛座开发板文档中心](https://easydoc.net/doc/50207163/vRKgmDaY/TltauGm8)
- [AirUI-Designer文档中心](https://easydoc.net/doc/33717695/NEeXjKdE/nwqAO3qN)
- 其他文档中心准备中......
# 五、AirUI应用场景
- 传媒行业：广告机
- 电能续航行业：充电桩、换电、充电宝
- 扫码自助行业：售货机、寄存柜、饮水机、娃娃机、洗衣机、售酒机、棉花糖机、收款音箱、POS机、健康码识别测温一体机、智能垃圾箱
- 数据采集控制行业：电力、工业、农业、水利、水务、气象、环保等领域的可视化DTU产品，例如智能水雾/除尘系统、电力数据采集网关、水表集中器、工业控制器/触屏一体机、环境检测仪、气象监测仪、升降机/起重机监控系统
- 智能家居：扫地机器人、体脂称、血压仪、86盒控制面板、安防门禁/楼宇对讲
- 车载行业：电动两轮车中控、叉车中控、农机中控、挖掘机中控、装载机电子秤、安全带佩戴检测仪
- 其他行业：冷链监控、消防员呼救器、投票器、手持检测分析仪
