USB接口

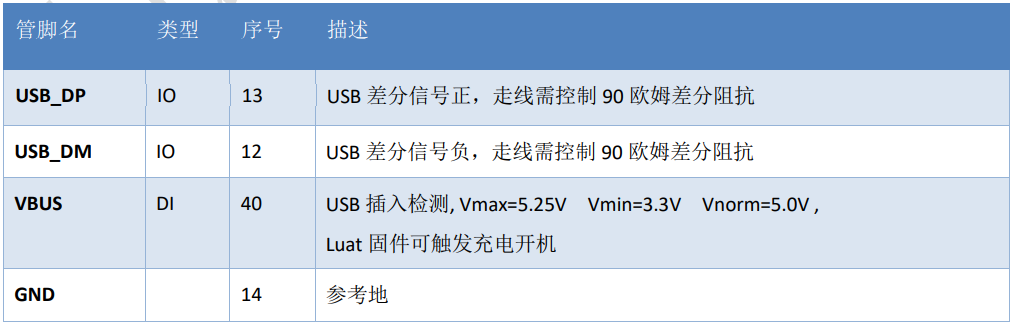

# USB管脚定义
Air722UG 的 USB 符合 USB2.0 规范，支持高速（480Mbps）、全速（12Mbps）模式和低速（1.2Mbps）模式。USB 接口可用于 AT 命令传送，数据传输，软件调试和软件升级。

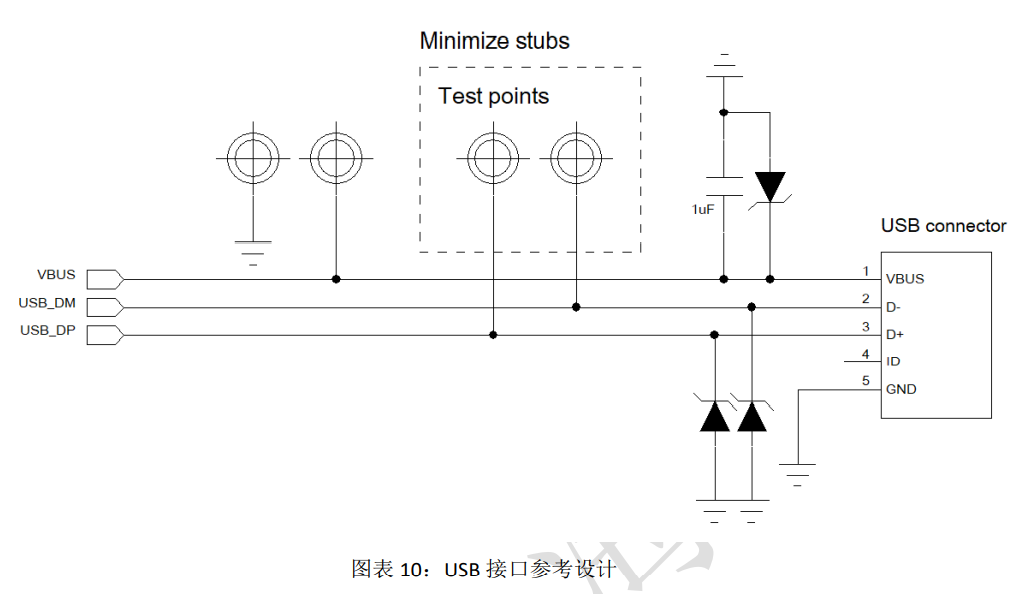

# USB接口参考设计电路
> 注意事项如下：
1.USB 走线需要严格按照差分线控制，做到平行和等长；
2.USB 走线的阻抗需要控制到差分 90 欧姆；
2.需要尽可能的减少 USB 走线的 stubs，减少信号反射；USB 信号的测试点最好直接放在走线上以
减少 stub；
2.尽可能的减少USB走线的过孔数量；
2.在靠近 USB 连接器或者测试点的地方添加 TVS 保护管，由于 USB 的速率较高，需要注意 TVS 管
的选型，保证选用的 TVS 保护管的寄生电容小于 1pF
2.VBUS 作为 USB 插入检测，必须连接 USB 电源或者外接电源，否则 USB 无法被检测到，VBUS 的检测电压要大于 3.3V
# USB下载模式

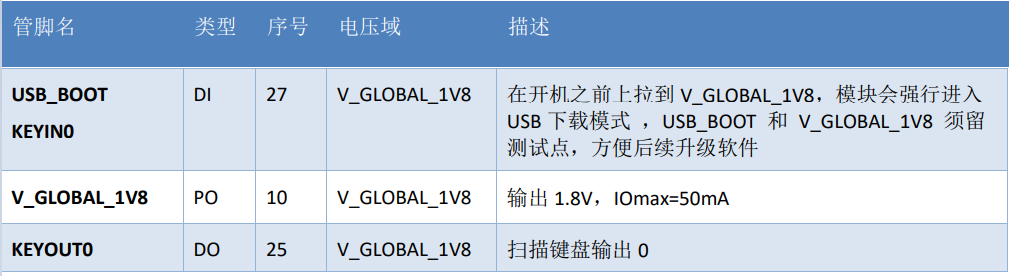

Air722UG 模块有两种方式可以进入 USB 下载模式：
1. 在开机之前，把 USB_BOOT/KEYIN0 上拉到 V_GLOBAL_1V8
2. 在开机之前，把 USB_BOOT/KEYIN0 和 KEYOUT0 短接在一起
建议给 USB_BOOT/KEYIN0 和 V_GLOBAL_1V8 预留测试点，方便下载调试使用。
在带有矩阵扫描键盘的应用中，建议把 USB_BOOT/KEYIN0 和 KEYOUT0 组成的按键接出来，以方便进行整机烧录的操作。

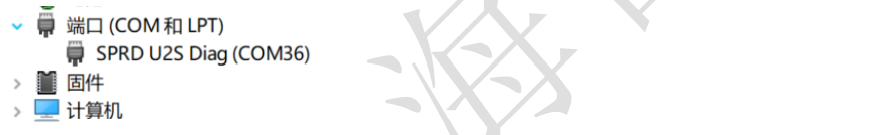

模块进入 USB 下载模式后会枚举出下图所示的端口：
# 常见问题及故障排查
**1.识别不到usb的可能情况：**
（1）没有安装usb驱动
（2）DM、DP短路、接反或者被打坏
（3）VBUS引脚没接或者VBUS电压值低于3.6V
（4）查看模块是否正常开机（测量1.8V引脚电压，开机是1.8v）
（5）如果电脑可以进入下载模式，但是识别不到USB端口，有可能是模块变砖，可以重新烧录救砖固件恢复
（6）可以换根线试试，确认一下是不是线的问题 ，线是否支持数据传输功能。
**2.如何关闭usb枚举出来的端口**
- 模块开机后，usb默认会枚举出Modem、AT、AP、CP四个端口，可通过AT+USBSWITCH命令打开或者断臂usb枚举功能
- **AT版本**
打开USB端口枚举功能：AT+USBSWITCH=1
关闭USB端口枚举功能：AT+USBSWITCH=0
- **LuatOS-Air版本**
打开USB端口枚举功能：ril.request("AT+USBSWITCH=1")
关闭USB端口枚举功能：ril.request("AT+USBSWITCH=0")
**3.为什么同一型号的合宙模块读出来的设备id号不同?**
显示下图所示的id，说明模块处于下载模式
**4.关闭/打开vbus检测**
为1会在开机时尝试打开几次usb，如果都不能枚举，就会认为没接usb，关闭usb部分的电源，dp上就没电压。为0时开机枚举不成功，usb会进suspend状态，但usb部分的电源不会关，不会影响后面的usb识别
***注意：模块重启后生效***
```lua
AT*USB="HOTPLUG",1 --打开vbus检测
AT*USB="HOTPLUG",0 --关闭vbus检测
```
**5.usb口可以下载，但是电脑没能发现设备**
一般是vbus没供电导致
**6.用air722G的USB接口可否同时连接两个usb摄像头**
不支持，可以USB外接主控，通过主控来接摄像头
参考链接：[低功耗IPC](https://doc.openluat.com/wiki/21?wiki_page_id=2151 "低功耗IPC")
**7.发送什么指令模块会进入下载模式**
AT*DOWNLOAD=1 发这个指令，模块会进入boot烧录模式，boot下载固件成功后退出
**8.我产品插着USB功能都正常，拔掉USB，产品有时正常，有时会自动重启是什么原因？**
可能是模块拔掉usb后，供电不足；
拔掉usb后，示波器监测模块vbat或v-global引脚电压看看；
3.3V 下降沿触发监控vbat看下；
也有可能是拔掉usb，模块自动休眠，软件bug导致重启
**9.usb虚拟出4个串口 分别是对应什么功能**
APlog，CPlog为模块底层log，AT口用来发送AT命令
**10.vbus 的供电，对vbat引脚有影响？目前测试到vbus供电5V，vbat引脚居然有2.2v**
vbus供电，vbat是有电压1.6v -2.2v ，模块不会工作的，不影响
**11.断电后万用表打到二极管档，红接地，黑接vbat,1.8v ,usb三个脚测量，数值在400-500是正常，我测量1.8v，vbat是0.304V左右，usb_dp是0.442v,usb_dm是0.021v这个是硬件损坏？**
dm管脚对地量下看有没对地短路， 如果短路就是硬件损坏了
**12.只要重启模块，USB就识别不了，必须重启电脑，然后也只能第一次连接可以使用，只要重启一次之后就要重启电脑**
WIN10企业版 ， 企业版用户较少，驱动问题，尽量适配，建议使用专业版
