抓取底层日志方法
# 简介
抓取调试日志是最常用的调试手段之一。合宙Cat.1模块日志类型分为3种：
1. 应用层日志：用户应用脚本和lib的部分打印，主要用来调试业务层的一些问题。大部可以由用户自行查看分析。
2. 底层AP日志：底包core层的调试日志，这个日志通常只能由官方技术人员来进行分析。
3. 底层CP日志：网络协议栈的调试日志，这个日志通常只能由官方技术人员来进行分析。
日志的输出接口可以由Cat.1模块的USB口，Hostuart口进行输出调试日志。抓日志的工具大部分情况下用luatool调试工具就可以。
# 用Luatools V2工具抓底层日志
合宙官方调试工Luatools V2，除了可以进行升级固件操作，还可以用来抓取底层的日志，详细操作如下：
1. 下载[luatoolsV2](https://doc.openluat.com/wiki/21?wiki_page_id=2070 "luatoolsV2")后打开，并且允许工具升级。
2. 安装[USB驱动](https://doc.openluat.com/wiki/21?wiki_page_id=2070 "USB驱动")

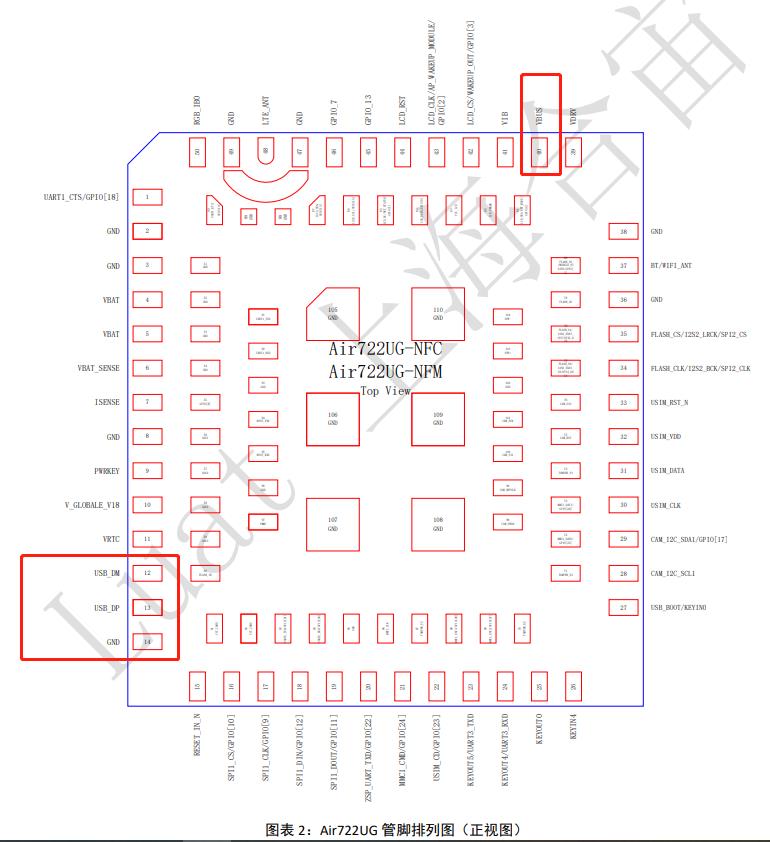

3. 用USB线直接连接模块的USB管脚到PC的USB接口
4. 建议禁用电脑RNDIS,再打开luatools，勾选4G USB打印
5. 给模块上的会自动有打印
6. 在选项中做如下修改
7. 在luatool v2\log\4gdiag目录下可以看到正在自动生成.bin和.tra文件，大小正在正在增加说明正在生成底层日志
8. 需要停止，只需要关闭luatool即可
其中.bin为AP日志，.tra为CP日志
# 从HOST UART接口抓AP日志
在一些应用场合，USB被占用了，无法通过USB在抓底层日志的情况下，还可以通过HOST UART接口抓取AP日志，步骤如下：
1. 下载[cooltool](http://openluat-erp.oss-cn-hangzhou.aliyuncs.com/erp_site_file/product_file/[%E9%9D%9E%E9%87%8F%E4%BA%A7%E7%89%88%E6%9C%AC]sw_file_20210426163005_cooltools-win32_custom_2020-05-09-6c0c5e17.7z "cooltool")工具

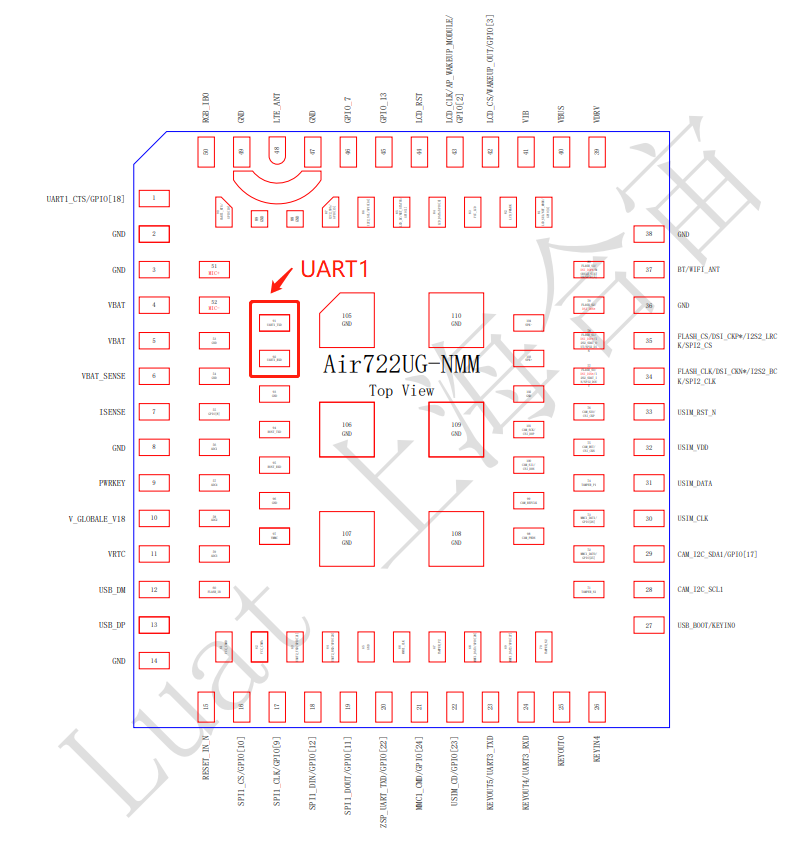

2. 用USB转TTL数据线连接模块的UART1管脚（用来发送AT命令打开HOST日志功能，也可以用USB虚拟出来的AT口发送）
3. 模块开机后，通过串口工具发AT^TRACECTRL=0,1,1 这个指令，将日志打开之后关机
` 注意：AT^TRACECTRL=0,1,1是永久生效的，可以断电保存`
AT^TRACECTRL的指令说明如下：

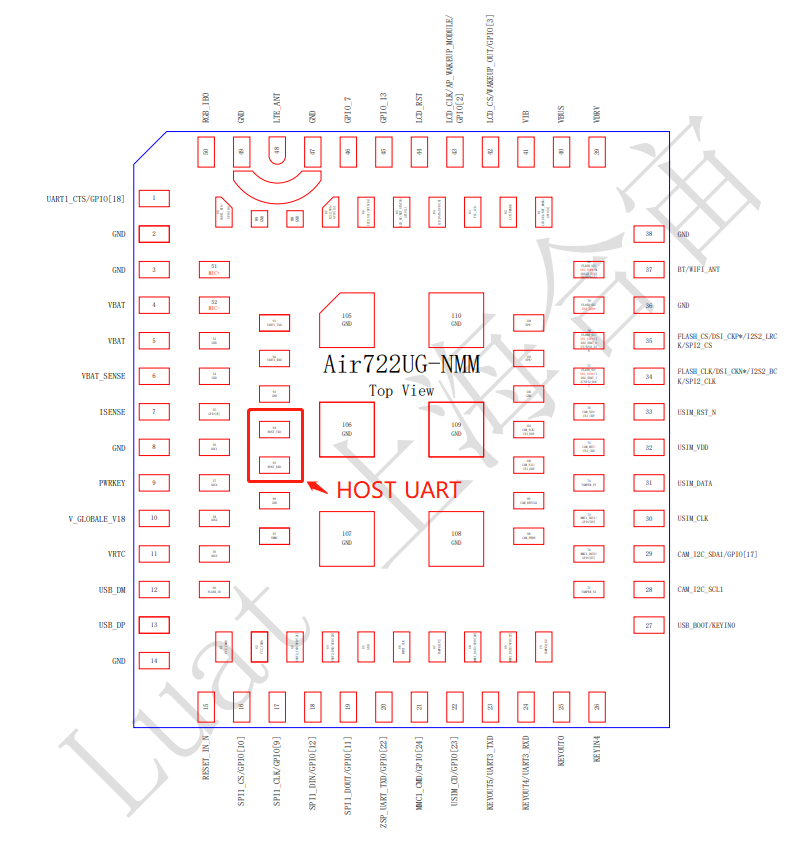

2. 用USB转TTL数据线连接模块的HOST UART管脚（抓取AP日志）
4.打开trace栏
5. 模块开机，日志会在trace栏中打印出来
6. 抓到想要的日志后，点击保存即可
7. coolwatcher 保存日志为bin文件，再打开时间不对，trc格式文件正常，默认保存trc格式
------------
# 从ZSP_UART口抓取CP日志
在USB被占用的情况下同样可以通过ZSP_UART串口来抓取日志，步骤如下：
1. 准备工作：
- 高速串线，由于ZSP_UART固定波特率8000000，所以切记要选择高速的串口芯片，这里建议使用FT4232串口芯片。
- 抓日志的专用工具：[ArmTracer_V6.1.5_User.7z](https://cdn.openluat-luatcommunity.openluat.com/attachment/20201111155639752_ArmTracer_V6.1.5_User.7z)

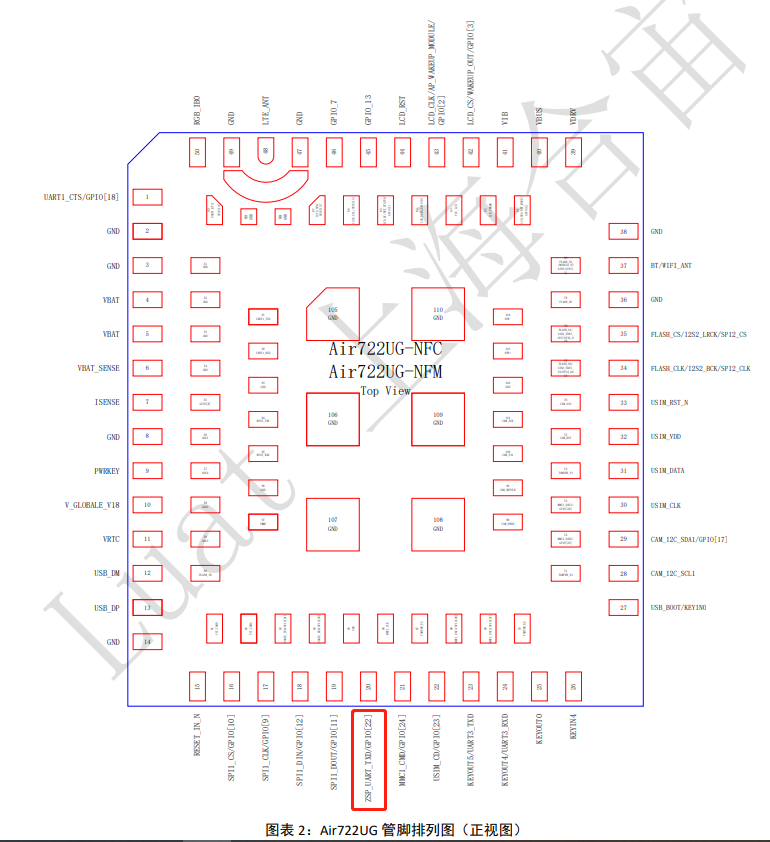

2. 找到模块的ZSP_UART_TXD管脚，这个专门的CP日志输出串口，不能用于其他用处，只有TX，没有RX，但这就够了，管脚如下所示：
3. 通过通用串口（可以是UART1或者USB虚拟的AT串口）发AT指令 AT^TRACECTRL=1,1,0
4. 打开ArmTracer 做如下设置
[](undefined "undefined")
`注意：其他的设置保持不变`
5. 点击开始后，设置好日志保存路径
[](undefined "undefined")
6. 点击OK后，会看到有日志打印出来
[](undefined "undefined")
7. 保持运行，直到设备出现想要的异常现象后，点击停止打印，然后日志会自动保存在之前设置好的路径下面
[](undefined "undefined")
