KEYPAD接口

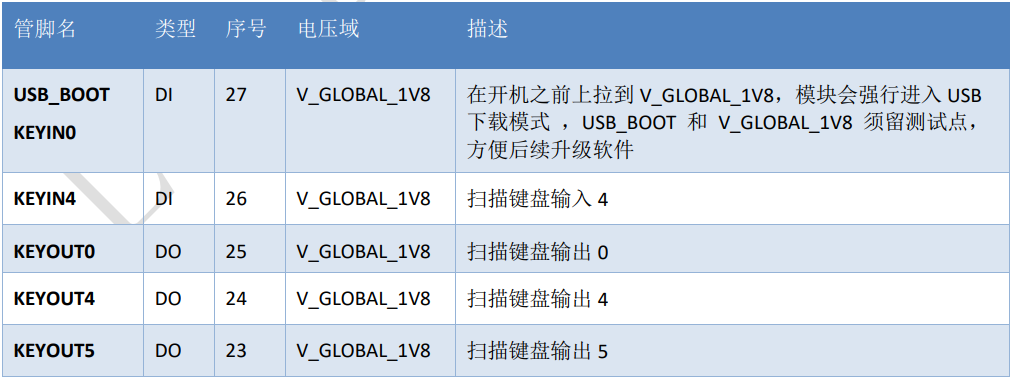

# 管脚定义

# 参考设计

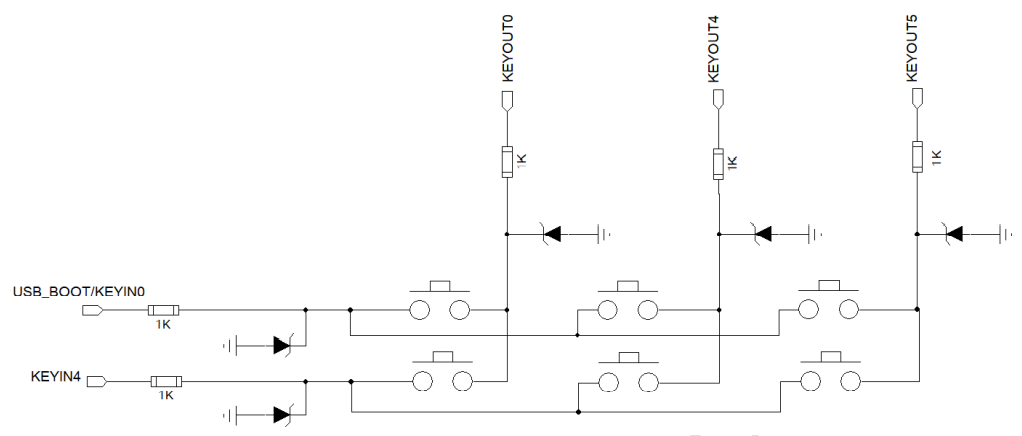

Air722UG 最多可支持 3 x 2 扫描键盘,参考电路如下:

# 注意事项
1. KEYIN0复用为 USB_BOOT,开机前如果把KEYIN0上拉到1.8V会进入USB下载模式;开机前把 KEYIN0和KEYOUT0 短接也会进入下载模式;
2. KEYPAD 接口的所有管脚都不能复用为 GPIO;
3. 键盘走线请尽量远离天线,以免对天线造成干扰;
4. 键盘走线串联 1K 电阻来做 ESD 防护。
5. TVS 预留用作 ESD 防护,可以根据实际测试情况来决定是否要贴片
## 常见问题及故障排查
1.为什么KEYIN0的按键在开机时被按下后就会不开机。
因为KEYIIN0信号复用为是USB_BOOT,如果被按下就会进入下载模式,就进入不了开机流程。只需重新断电开机就能恢复
