音频接口
# 简介
模块提供了一路模拟输出通道，支持 TTS 播放。
# 防止TDD噪声和其它噪声
手持话柄及免提的麦克风建议采用内置射频滤波双电容（如10pF和33pF）的驻极体麦克风，从干扰源头滤除射频干扰，会很大程度改善耦合TDD噪音。33pF电容用于滤除模块工作在900MHz频率时的高频干扰。如果不加该电容，在话时候有可能会听到TDD噪声。同时10pF的电容是用以滤除工作在1800MHz频率时的高频干扰。需要注意的是，由于电容的谐振点很大程度上取决于电容的材料以及制造工艺，因此选择电容时，需要咨询电容的供应商，选择最合适的容值来滤除高频噪声。
PCB板上的射频滤波电容摆放位置要尽量靠近音频器件或音频接口，走线尽量短，要先经过滤波电容再到其他点。
天线的位置离音频元件和音频走线尽量远，减少辐射干扰，电源走线和音频走线不能平行，电源线尽量远离音频线。
差分音频走线必须遵循差分信号的Layout规则。
# 麦克风接口

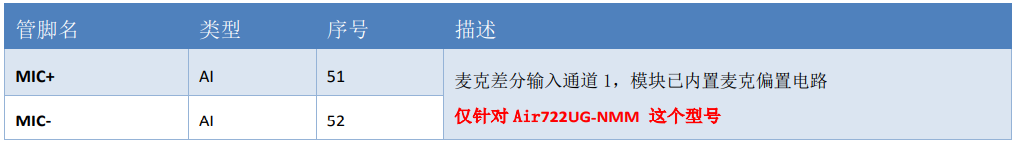

模块已内置驻极体麦克风偏置电压，外部不需要再加偏置电路。

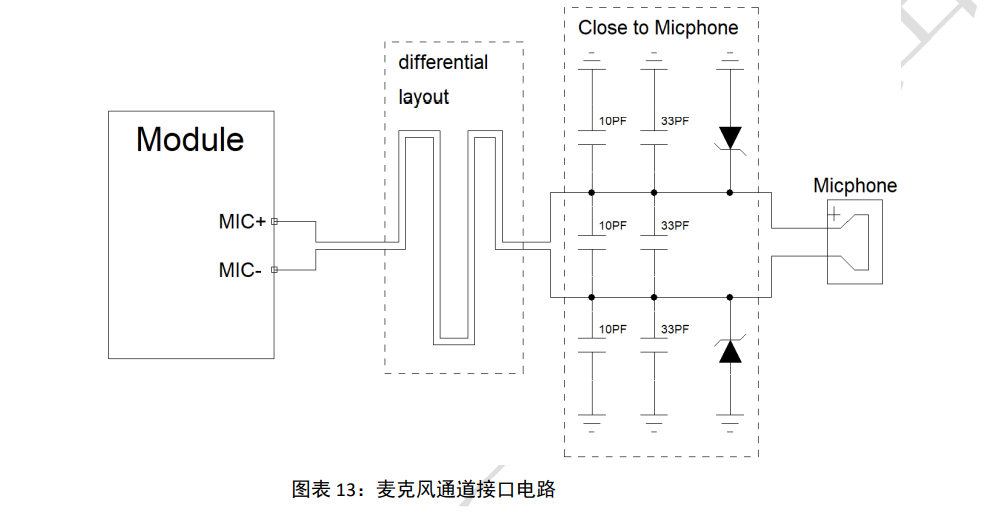

麦克风参考电路下图所示：
>注意事项
◆ 麦克的走线需要走成差分形式，平行并等长；
◆ 10pF 和 33pF 的滤波电容需要靠近麦克风放置；
◆ 建议预留 TVS 保护管，靠近麦克风放置；
# 喇叭输出接口

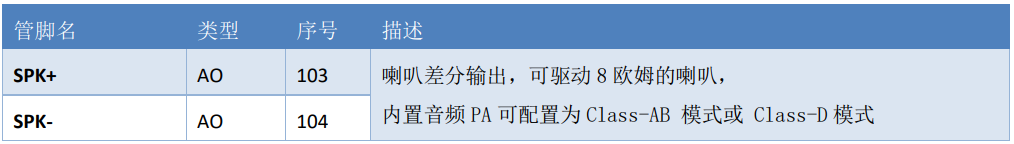

喇叭输出通道可以直接驱动8欧姆喇叭，参考电路如下：
>注意事项
◆ Speaker的走线需要走成差分形式，平行并等长；
◆ Speaker走线宽度建议在0.5mm以上；
◆ 模块内置音频PA可配置为Class-AB模式或Class-D模式，工作在Class-D模式下时，Speaker走线对外的干扰特别大，Layout时要注意远离敏感信号线；
◆ 10pF和33pF的滤波电容需要靠近 speaker 放置；
◆ 建议预留TVS保护管，靠近 speaker 放置；
◆ 如果因为内置PA的输出功率不够大，可以再外加一个音频功放，注意一定要选支持差分输入的音频功放，并把模块内置PA的工作模式配置成Class-AB
# 常见问题及故障排查
* Q: spk的输出类型是什么？
A：spk为差分输出，内部经过一个classD类功放
* Q: spk通道外接功放有噪音？
A：spk通道默认是classD的输出， 如果用SPK通道外接功放需要切换成classAB的输出方式：lua（V22版本以及以以后的版本）：audiocore.setpa(audiocore.CLASS_AB)
AT: AT+SPKPA=0 需要重启生效
如果切换成ab类还有噪音按如下步骤排除：
先看下直接从模块出来的声音可不可调？调到最大是怎么样？模块spk可以直接驱动0.9w 的喇叭如果功放前端没问题，在接到功放ic测试下效果，看spk直接输出是否破音，还是功放放大后破音可以咨询下这个功放ic芯片供应商看有没遇到过类似问题,可以让功放芯片技术支持确认下电路和布局是否有问题？
