LCD接口

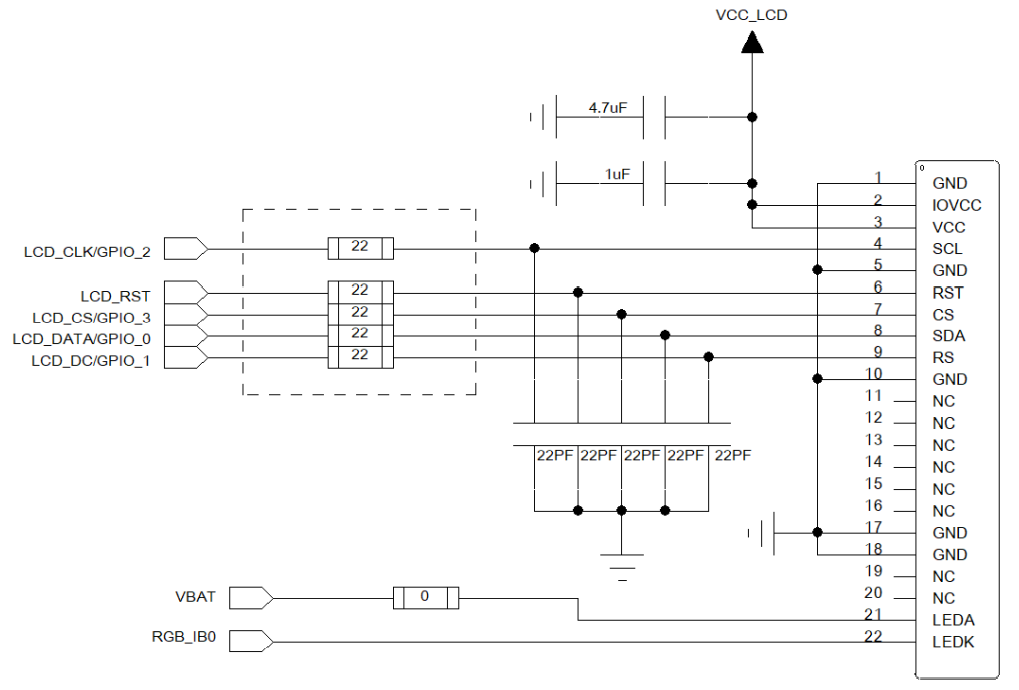

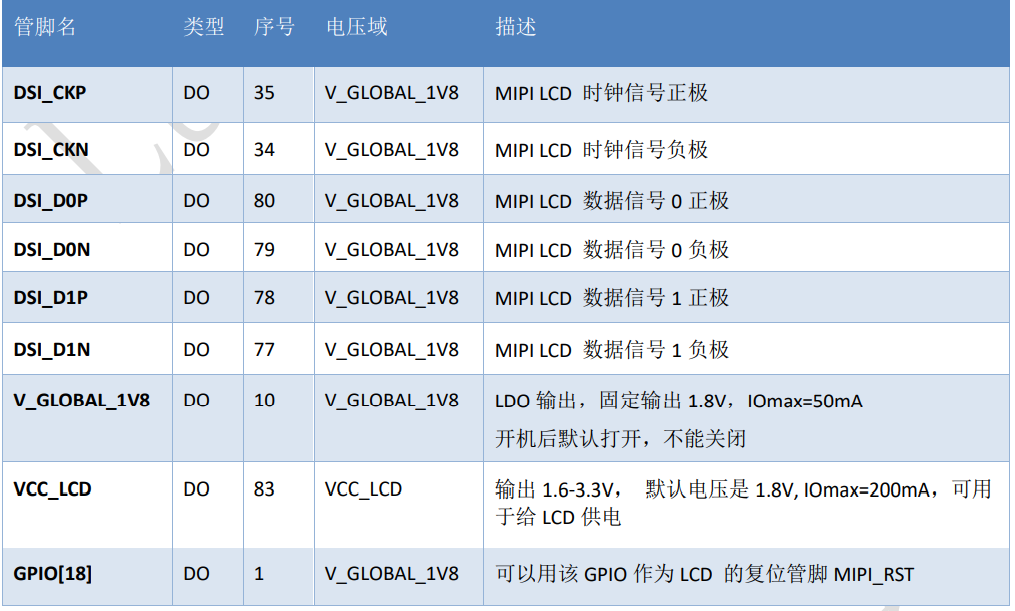

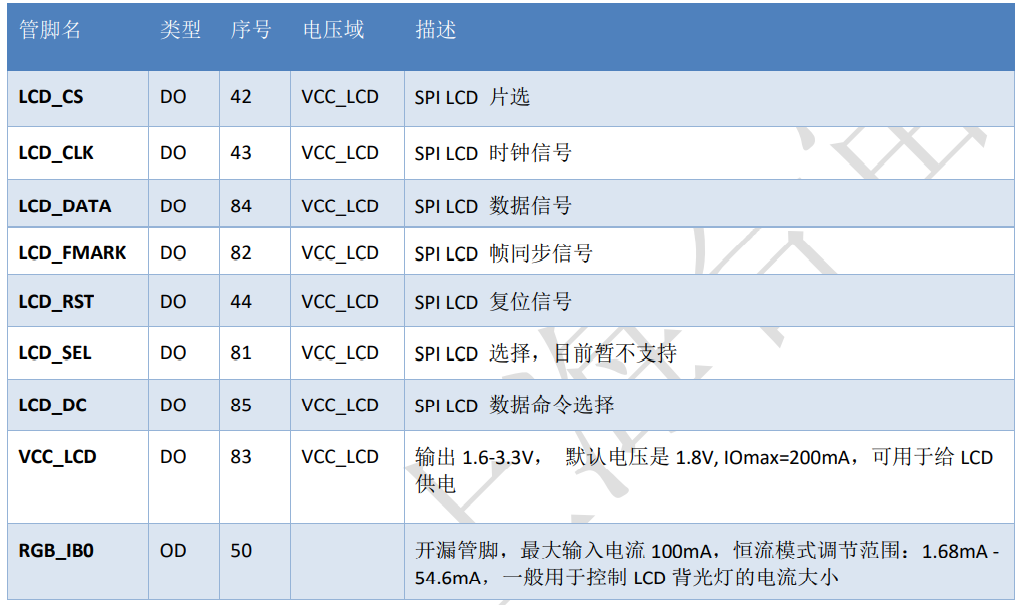

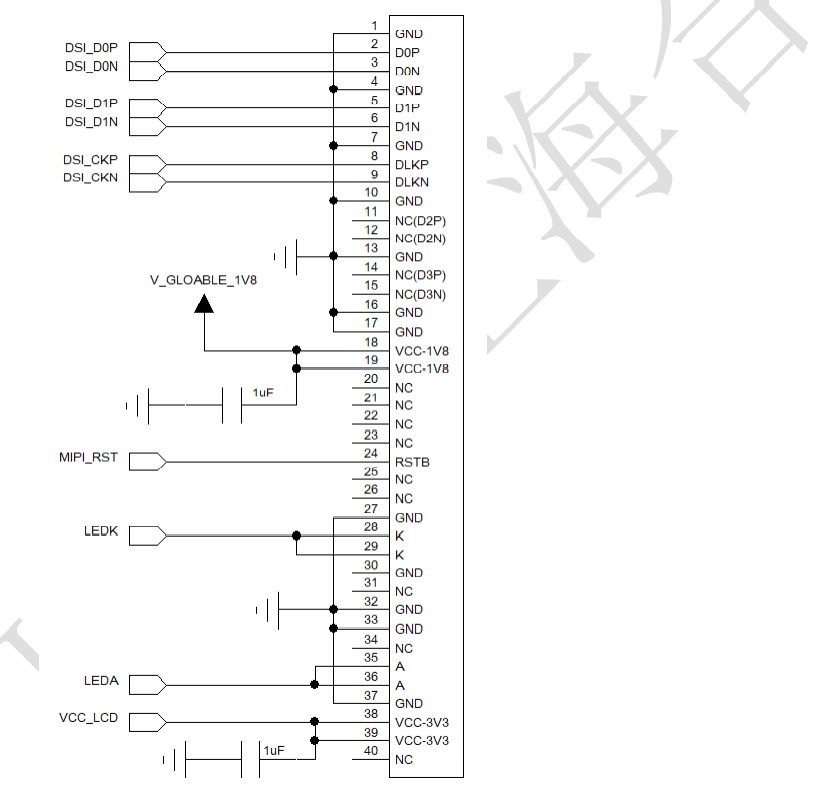

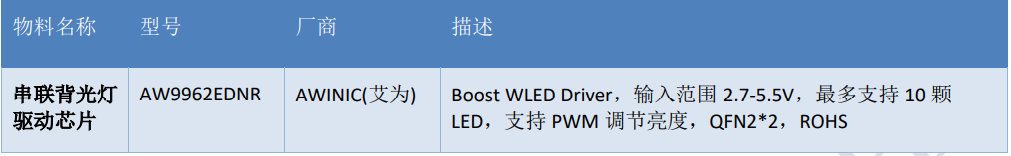

# 概述 Air722UG 支持一路 SPI LCD 专用接口和一路 MIPI LCD 接口。 # SPI LCD ## 管脚定义 ![image.png](https://cos.easydoc.net/22753220/files/l00t07bf.png) > Air722UG 支持一路 LCD 专用 SPI 接口,用于驱动 SPI LCD 屏幕: ◆ 最大支持 320*240 分辨率,30 帧 ◆ 内置图像处理单元 GOUDA ◆ 支持格式: YUV4 : 2 : 0,YUV4 : 2 : 2,RGB565,ARGB8888 ◆ 目前只支持 4 线 8bit 一通道类型的 LCD ◆ 支持 1.8V /2.8V LCD 屏幕 ## 参考电路 ![image.png](https://cos.easydoc.net/22753220/files/l00t27zh.png) > 注意事项如下: ◆ LCD 信号线上建议预留 RC 滤波电路,以降低对 LTE 天线的干扰; ◆ RGB_IB0 管脚是开漏输出管脚,恒流模式调节范围:1.68mA - 54.6mA,最大输入电流 100mA,串联 的限流电阻的阻值可以根据实际使用情况来调整。 ◆ 根据实际选用的 LCD 来配置 VCC_LCD 的输出电压。 # MIPI LCD ## 管脚定义 ![image.png](https://cos.easydoc.net/22753220/files/l00tfaa3.png) > Air722UG-NMM 支持一路 MIPI LCD 接口,用于驱动 MIPI LCD 屏幕,其他型号不支持 MIPI LCD。 ◆ 已支持 800*480,理论上可支持更高分辨率,但是会占用更大内存,需要根据应用来确认是否满足 ◆ 支持 2 DATA 总线 ◆ MIPI 总线电压是 1.8V ## 参考电路 ![image.png](https://cos.easydoc.net/22753220/files/l00th61w.png) > 注意事项如下: ◆ 在用到 MIPI LCD 的情况下,GPIO0,GPIO1,GPIO2,GPIO3,GPIO4 将不能使用,即模块的第 42, 43,81,84,85 管脚不能用作 GPIO 使用; ◆ 如果用 VCC_LCD 来给 LCD 供电,请注意在调整 VCC_LCD 的输出电压时,也会同时影响到 VCC_LCD 电压域的相关管脚; ◆ MIPI 总线的速率很高,走线时需要严格按照要求来走线,请参阅: https://doc.openluat.com/article/3332 ◆ 在靠近 LCD 电源管脚的地方各加一颗 1uF 的滤波电容 ◆ MIPI LCD 通常用的是串联背光灯,需要加一颗专用背光驱动芯片,推荐型号:AW9962EDNR ![image.png](https://cos.easydoc.net/22753220/files/l00tj7c7.png)
