UART接口
# 简介
模块提供了五个通用异步收发器：主串口 UART1、校准串口 UART2、通用串口 UART3、调试串口 HOST
UART 和 ZSP UART。
# UART1
## UART1 管脚定义
## UART1 的特性
>包括数据线TXD和RXD，硬件流控RTS和CTS(默认为关闭)
用于发送AT命令，数据传输等
最高支持波特率：2.167Mbit/s
支持自适应波特率，自适应波特率范围9600-115200bps
8个数据位，可配置1位或2位停止位，支持奇偶校验
## 注意事项
>1.UART1支持硬件流控和软件流控，UART3仅支持软件流控。
2.AT版本下UART1默认自适应波特率，开机2-3秒后通过发送“AT”字符（此字符必需大写）训练波特率，模块会在2秒左右上报初始化信息。
3.自适应波特率下训练成功后，可以识别大写、小写或大小写组合的AT命令。
4.不推荐在固定波特率模式时切换到自适应波特率模式，同时在自适应波特率模式下，不推荐切换到软件多路复用模式。
# UART2

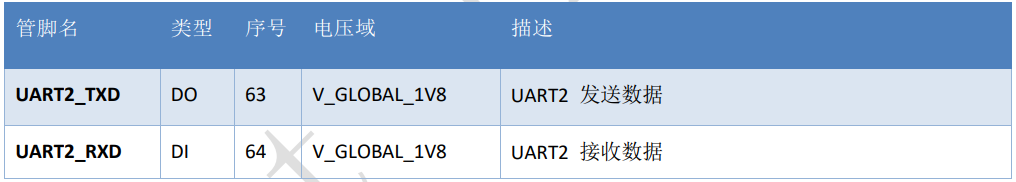

## UART2 管脚定义
## UART2 的特性
>开机时会打印一段开机LOG，波特率921600bps
最高支持波特率：8Mbit/s
8个数据位，可配置1位或2位停止位，支持奇偶校验
与内部的蓝牙进行通讯
用于射频校准
## 注意事项
>1.如果用到了蓝牙功能，则UART2 不可再用作其他用途。
2.UART2 在开机后会自动打印一段log，波特率921600，这段log不能通过修改软件来关闭，推荐优先使用UART1 和 UART3
**UART2开机自动打印的Log如下:**
```
RDA8910m Boot_ROM V1.0-17b887ec
HW_CFG: 36
SW_CFG: 0
SE_CFG: 0
check flash img
load complete! checking……
Security Disabled
Check uImage Done
Run …
```
# UART3

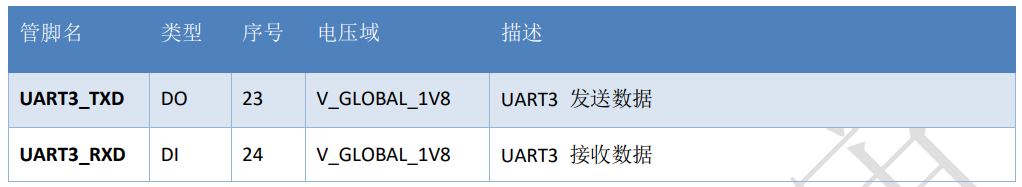

## UART3 管脚定义
## UART3 的特性
>最高支持波特率：8Mbit/s
通用串口，可以用作外接GPS等外设
8个数据位，可配置1位或2位停止位，支持奇偶校验
# HOST UART

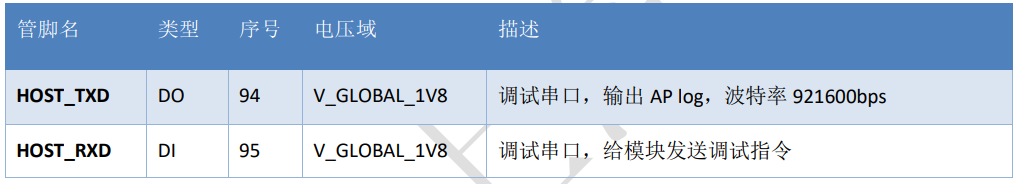

HOST UART 用来软件调试时输出 AP trace，建议预留测试点。
# ZSP UART

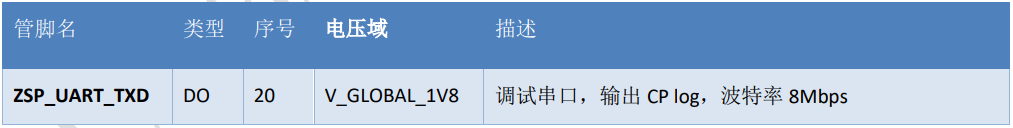

ZSP UART 用来软件调试时输出 CP trace
# 参考设计
## 三线制串口连接方式
三线制的串口连接方式参考如下
## 带流控串口连接方式
带流控的串口连接方式参考如下
## 3.电平转换
CAT.1系列的模块串口电平均为1.8V，如果要和3.3V/5V 的MCU通信，必需外加电平转换芯片，可参考以下电路设计电平转换。
### 波特率不高于460800bps
图中V_GLOBAL_1V8是模块输出的I/O电平电压。VDD_MCU是客户端的I/O电平电压。D2 必须选用低导通压降的肖特基二极管

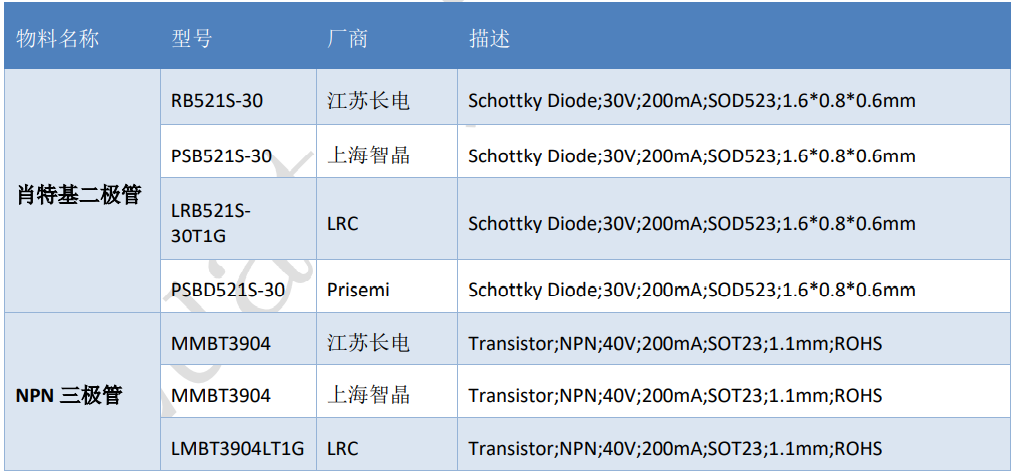

肖特基二极管以及 NPN 三极管的推荐型号如下
### 波特率高于460800bps
对于波特率高于 460800bps 的应用，可以通过外加电平转换芯片来实现电压转换

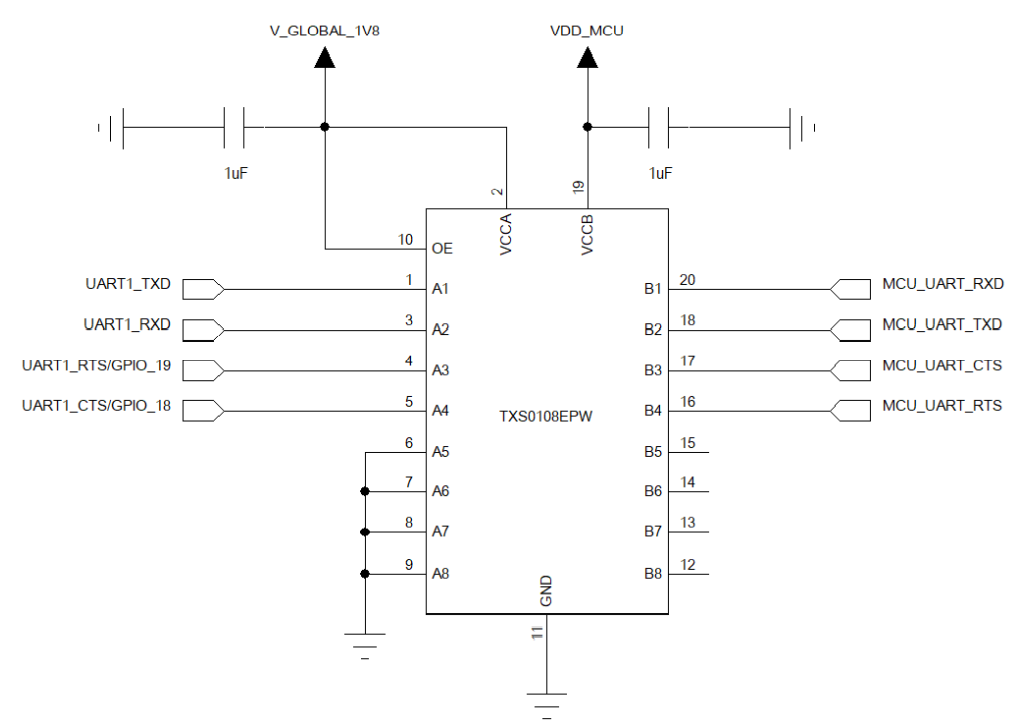

参考电路如下：
此电路采用的是电平转换芯片是 TI 的 TXS0108E， 8 位双向电压电平转换器，适用于漏极开路和推挽应
用，最大支持速率：
推挽：110Mbps
开漏：1.2Mbps
# 常见问题及故障排查
- 数据位仅支持8bit。
- UART3复用了按键的keyout4(RXD )和5(TXD)，不能和矩阵键盘一起使用
- UART2和UART3在LuatOS-Air开发下，可用作数据通信，但模块如果支持蓝牙功能，UART2会被蓝牙数据通信占用，不能再做为通用串口进行数据通信
- 模块每次开机（包括异常重启），UART2都会自动打印一段LOG，此LOG不能通过软件关闭
- 串口是全双工吗？是的
