SIM卡接口

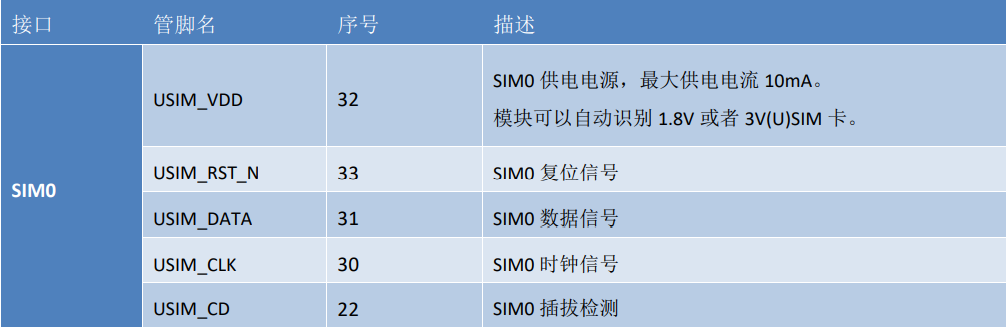

# SIM卡管脚定义
# SIM 接口参考电路

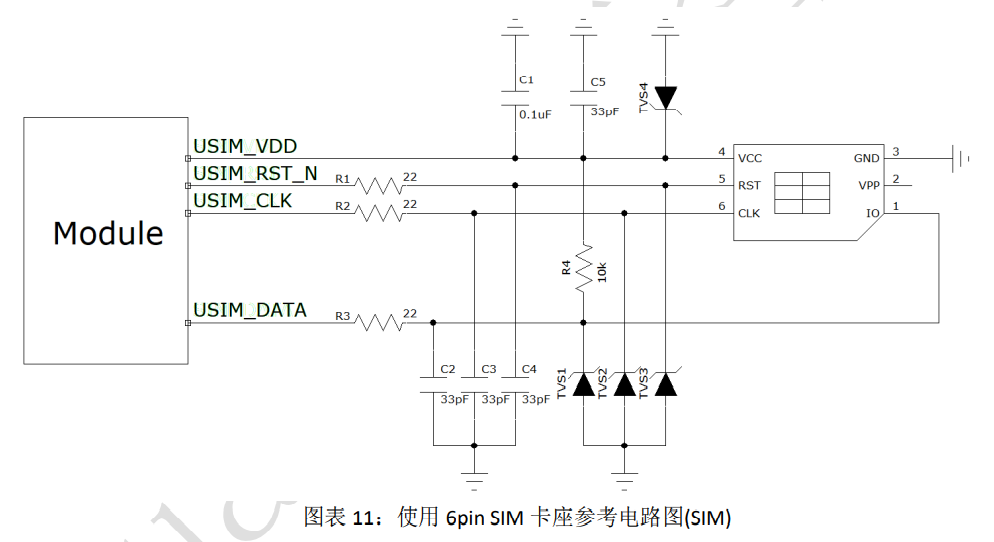

下图是 SIM 接口的参考电路，使用 6pin 的 SIM 卡座。

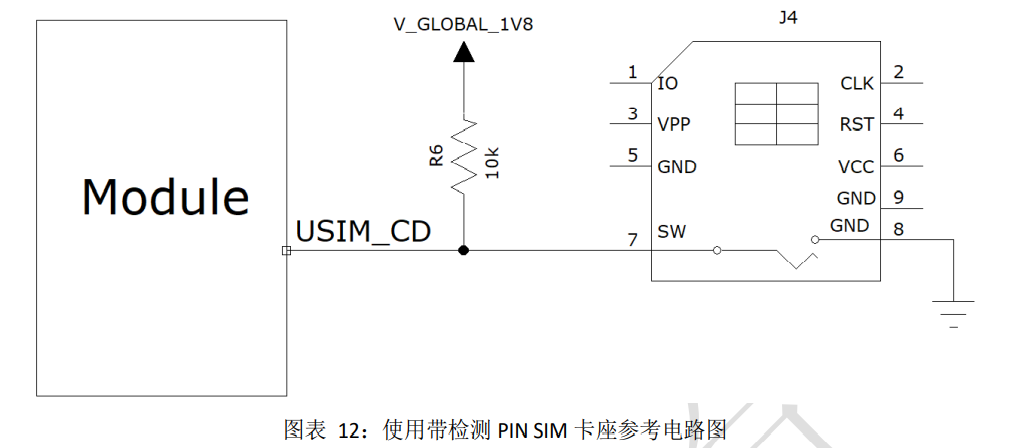

如果需要用到 sim 卡在位检测，推荐电路如下。
> 在SIM卡接口的电路设计中，为了确保SIM卡的良好的功能性能和不被损坏，在电路设计中建议遵循以下设计
原则：
1.SIM卡座与模块距离摆件不能太远，越近越好，尽量保证SIM卡信号线布线不超过20cm。
2.SIM卡信号线布线远离RF线和VBAT电源线。
3.为了防止可能存在的USIM_CLK信号对USIM_DATA信号的串扰，两者布线不要太靠近，在两条走线之间增
加地屏蔽。且对USIM_RST_N信号也需要地保护。
4.为了保证良好的ESD保护，建议加TVS管，并靠近SIM卡座摆放。选择的ESD器件寄生电容不大于50pF。在
模块和SIM卡之间也可以串联22欧姆的电阻用以抑制杂散EMI，增强ESD防护。SIM卡的外围电路必须尽量
靠近SIM卡座。
# 常见问题及故障排查
## sim卡不识别问题？
sim卡不识别按以下步骤进行：
1：看模块开机没？at指令能不能用？at+cpin?返回ready,代表读到卡，如果返回error,按以下几点排查：
2：sim卡是不是Ok？sim卡方向有没反，注意卡座缺口方向
3：每个脚对地用万用表，打到二级管档位量下，红接地，黑接每个管脚，值是400-500之间正常。
4：看模块与卡座之间连线有没有问题，引脚对地阻值是不是正常，引脚间有没短路，
原理图和Pcb网络名与sim卡座实物对不对，卡座是否接触良好，如果sim卡一插入，vdd和clk就对地短路，一般是卡座问题。
5：示波器测试下sim_vdd波形，有个1.8-3.3v的高电平跳变，如果波形正常，一般是卡座和模块引脚之间问题，要识别到卡，才会有电压输出。
6：如果以上都排除了，重新烧下at固件看下,1.2基线不支持自动切换sim卡，默认sim0,1.3基线可以支持自动切换
7：如果是贴片卡，可以先拆下贴片卡，飞线到一个可以识别到卡的卡座到模块管脚，看下是否贴片卡问题
## 模块AT固件584 sim卡不识别问题？
现象：同一客户板子和固件+同一批次2张电信卡 模块始终无法识别到卡，error 10
开发板和同一固件 + 同一批次2张电信卡 可以识别
同一客户板子和固件+某个移动卡 可以识别
结论：同一批次电信卡内部rst存在上拉，模块外部usim-rst管脚必须接上，才能识别到，实际客户板子上模块usim-rst管脚存在虚焊，所以电信卡不识别
这个移动卡内部不存在rst上拉，即使模块外部usim-rst管脚没接到卡座，也能识别，不影响
## - 新的流量卡需要激活吗？
- 一般是上电自动激活；合宙出售的物联网卡为纯流量卡，不支持语音和短信业务，必须去运营商办理实名认证的卡才能使用；合宙物联网卡相关问题可参考以下链接 [上海合宙物联网卡产品介绍](https://doc.openluat.com/article/1477/0)
## - 流量卡相关问题联系方式(微信手机同号)
采购&商务：
陆相成 17717258958
运营&客户支持：
姜彩燕 18366199964 jiangcaiyan@openluat.com
陈秀芝 18256050375 chenxiuzhi@airm2m.com
客户支持：
金玲 15656964968 jinling@airm2m.com
## - 专网卡访问白名单
用定向Ip的物联网卡，需要把域名或IP加入白名单才能使用，下面列出模块会访问的域名或IP服务器。
AT版本
DNS服务器，可以通过AT+CDNSCFG?查询默认的服务器，如果需要修改，可以通过AT+CDNSCFG=ip1,ip2进行修改。
| 功能| 地址| 端口 | 协议 |
| --- | --- | --- | --- |
| 远程升级| iot.openluat.com | 80 | http|
| 基站WIFI定位| bs.openluat.com | 80 | http |
| AGPS星历下载| download.openluat.com | 80 | http |
| NTP时间同步| ntp1.aliyun.com | 123 | udp |
Lua版本
DNS服务器，可以通过AT+CDNSCFG?查询默认的服务器，如果需要修改，可以通过AT+CDNSCFG=ip1,ip2进行修改。（最新V3103版本已支持）
NTP时间同步，会在下面列出的服务器中随机选一下，可以根据需要修改。
| 功能| 地址| 端口 | 协议 |
| --- | --- | --- | --- |
| 远程升级| iot.openluat.com | 80 | http |
| 日志服务| dev_msg1.openluat.com | 12425 | udp|
| 基站WIFI定位| bs.openluat.com | 12412和 12411| udp|
| AGPS星历下载| download.openluat.com | 80 | http |
| NTP时间同步| cn.pool.ntp.org | 123 | udp |
| NTP时间同步| edu.ntp.org.cn | 123 | udp |
| NTP时间同步| cn.ntp.org.cn| 123 | udp |
| NTP时间同步| s2c.time.edu.cn| 123 | udp |
| NTP时间同步| time1.aliyun.com | 123 | udp |
| NTP时间同步| tw.pool.ntp.org | 123 | udp |
| NTP时间同步| 0.cn.pool.ntp.org | 123 | udp |
| NTP时间同步| 0.tw.pool.ntp.org | 123 | udp |
| NTP时间同步| 1.cn.pool.ntp.org |123 | udp |
| NTP时间同步| 1.tw.pool.ntp.org | 123 | udp |
| NTP时间同步| 3.cn.pool.ntp.org | 123 | udp |
| NTP时间同步| 3.tw.pool.ntp.org| 123 | udp |
## SIM卡热插拔功能
SIM卡热插拔检测功能是指模块开机后SIM插上或拔去，模块能够检测判断SIM卡是否在位。
##### LuatOS-Air版本
参考：
[rtos.notify_sim_detect()接口说明](https://doc.openluat.com/wiki/21?wiki_page_id=2247#rtosnotify_sim_detectnsimconnect_606)
[（以gpio7为例）demo](https://cdn.openluat-luatcommunity.openluat.com/attachment/20210308200711388_main.lua)
注意事项：
1.sim卡座的cd检测管脚接到gpio口，可以指定任意没被复用的gpio做sim卡检测，
2.gpio配置为中断模式，可以在demo中改为上升沿检测拔出，或下降沿拔出都可以。
3.热插拔模拟测试同AT版本一样。
##### AT版本
客户使用合宙LTE模块开发的产品如果需要具备热插拔功能，需要在硬件和软件上都具备相应的条件：
1）在硬件上，需要USIM_CD（USIM Card Detect）这个引脚与SIM卡座的SW（即SWITCH）连接来实现。下图是参考电路：
当SIM卡插上，则USIM_CD变为1.8V高电平；当SIM卡拔去，则USIM_CD变为低电平（接地）。
2）在软件上，需要开机输入AT+CSDT=1打开SIM卡热插拔功能。（注：此命令即时生效，如需关机自动保存请输入AT+CSDT=1;&W）
- 当SIM卡插上时，USIM_CD变高产生中断，触发模块的判断流程，USIM_CD为高会被判断为插卡，此时会重新初始化SIM卡并上报相应的URC；
- 当SIM卡拔去时，USIM_CD变低产生中断，触发模块的判断流程，USIM_CD为低会被判断为拔卡，并上报相应的URC。
**那如何在合宙LTE模块开发板上验证SIM热插拔功能呢？**
合宙LTE模块开发板上已经将USIM_CD引出，在CAT4模块开发板上，这个脚在开发板上的引出点叫做SIM_DET；在CAT1模块开发板上，这个脚在开发板上的引出点叫GPIO_23
系列开发板的SIM卡座没有SWITCH检测，SIM_CD不会自动跳变，所以我们需要在SIM卡热插拔的时候将SIM_CD手动拉高接地来模拟这个动作进行测试。
SIM_CD手动拉高接地的具体方法就是拿一根下图中的线，一端焊到SIM_CD，另外一端需要接地的时候插到开发板的GND，需要拉高的时候就从GND拔掉（SIM_CD已经有内部拉高）。
1）SIM_DET接GND，模块不插卡开机
2）AT+CSDT=1 （不需要重启模块，这个命令是即时生效的）
3）SIM卡热插上，然后SIM_DET从GND拔掉，此时应该上报”+CPIN: READY”这个URC
4）SIM热拔除，SIM_DET接到GND，此时应该上报”+CPIN: SIM REMOVED”这个URC
## 上电后在插卡，不能自动识别，一定要上电前插卡吗
是的，或者重启一下，或者增加热插拔功能
## sim.setId(1, cbFn）来切换卡没有生效
sim.getId返回的值变了，而卡的iccid等还是SIM0位置这张卡
设置完了要重启一下，才能正常生效
## 卡才用2天，也没有用流量，查询卡流量用完了
通过AT+RNDISCALL?确认RNDIS是否关闭，0关闭，1打开
如果不需要RNDIS可以通过下面链接说明关闭
[如何禁用RNDIS功能](https://doc.openluat.com/wiki/21?wiki_page_id=2010#RNDIS_17 "如何禁用RNDIS功能")
### 物联网卡APN设置
有些物联网，需要设置APN才能使用，可以通过调用link.setAuthApn(0,"APN") 设置[API说明](https://doc.openluat.com/wiki/21?wiki_page_id=2277 "API说明")
### 已经把那个上网卡的驱动关了，at固件下未进行任何操作，还是有流量消耗，想问一下这可能是那个环节在使用流量呢？
自动升级关掉试试
或者通过抓log分析：[AP日志的抓取与分析](https://doc.openluat.com/wiki/21?wiki_page_id=2451 "AP日志的抓取与分析")
### 把SIM卡的ESD拿掉，不要保护了，这样做问题大吗
要接esd ， 不然容易被静电打坏
### 重启sim卡怎么操作
1. 重启模块
2. SIM卡热插拔
## 怎么判断sim卡是移动，联通还是电信？
可以通过查询卡的IMSI来判断
IMSI共有15位，其结构如下：
MCC+MNC+MSIN ，(MNC+MSIN=NMSI)
MCC：Mobile Country Code，移动国家码，MCC的资源由国际电联(ITU)统一分配和管理，唯一识别移动用户所属的国家，共3位，中国为460;
MNC:Mobile Network Code，移动网络码，共2位，中国移动00、02、04、07，中国联通01，中国电信03，11
MSIN:Mobile Subscriber Identification Number共有10位
AT命令获取IMSI方法
```lua
AT+CIMI
460043136520119 --MNC为04说明是中国移动卡
OK
```
LUA获取IMSI方法
```lua
sim.getImsi() --获取sim卡的imsi
sim.getMnc() --获取sim卡的getmnc
```
[lib API 查询sim卡状态](https://doc.openluat.com/wiki/21?wiki_page_id=2292 "查询sim卡状态")
