图表 (Chart)
一幅图胜过一千个字，通过图表展示出的数据内容能让用户更快速有效的了解数据特征。

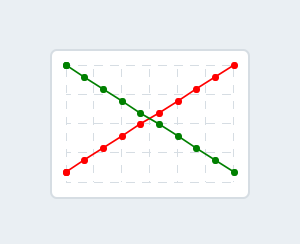

## 代码示例
```lua
-- 创建图表
chart = lvgl.chart_create(lvgl.scr_act(), nil)
lvgl.obj_set_size(chart, 200, 150)
lvgl.obj_align(chart, nil, lvgl.ALIGN_CENTER, 0, 0)
-- 设置 Chart 的显示模式 (折线图)
lvgl.chart_set_type(chart, lvgl.CHART_TYPE_LINE)
ser1 = lvgl.chart_add_series(chart, lvgl.color_hex(0xFF0000))
ser2 = lvgl.chart_add_series(chart, lvgl.color_hex(0x008000))
-- 添加点
for i=1, 15 do
lvgl.chart_set_next(chart, ser1, math.random(10, 90))
end
for i=15, 1, -1 do
lvgl.chart_set_next(chart, ser2, math.random(10, 90))
end
-- 刷新图表
lvgl.chart_refresh(chart)
```
## 创建
通过 `lvgl.chart_create` 函数可以创建一个图表控件。
```lua
chart = lvgl.chart_create(lvgl.scr_act(), nil)
```
## 设置类型

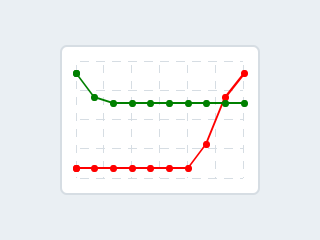

创建的图表默认类型是折线图:

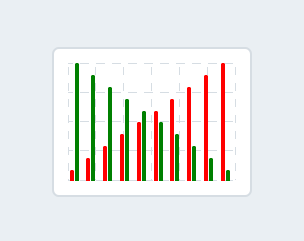

通过函数 `lvgl.chart_set_type` 可以将图表设置为条形图
```lua
lvgl.chart_set_type(chart, lvgl.CHART_TYPE_COLUMN)
```
图表还有第三种类型 `lvgl.CHART_TYPE_NONE`, 此类型会隐藏图表所有绘制的数据线。
## 添加数据线
添加数据线有两步操作，首先需要创建一条数据线，第一个参数是图表控件的指针，第二个参数是数据线的颜色。创建完成之后可以通过函数 `lvgl.chart_set_next` 向数据线添加点。
```lua
ser1 = lvgl.chart_add_series(chart, lvgl.color_hex(0x008000))
for i=1, 10 do
i = i - 5
lvgl.chart_set_next(chart, ser1, i*i*4)
end
```
通过 `lvgl.chart_init_points` 可以将所有数据点设置成一个值
```lua
lvgl.chart_init_points(chart, ser1, 50)
```
可以通过点 id 单独设置某个点的数值。需要注意的是，这里的 id 是从 0 开始的:
```lua
lvgl.chart_set_point_id(chart, ser1, 0, 5)
```
通过 `lvgl.chart_clear_series` 可以清除绘制的数据点。
## 设置图表
设置图图表上的数据点数 `lvgl.chart_set_point_count`, 默认点数是 10 个，可以将点数改为 20。
```lua
lvgl.chart_set_point_count(chart, 20)
```
Y 轴可设置最小值和最大值， 我们可以只显示 50-100 这部分的数值。
```lua
lvgl.chart_set_y_range(chart, lvgl.CHART_AXIS_PRIMARY_Y, 50, 100)
```
图表也可以设置水平和垂直分割线的数量。
```
lvgl.chart_set_div_line_count(chart, 8, 8)
```
## API
### lvgl.chart_create
|调用|lvgl.chart_create(par, copy)|
|-|-|
|功能|创建图表对象|
|返回|指向创建的图表对象的指针|
|参数||
|par|指向对象的指针, 它将是新图表的父对象|
|copy|指向图表对象的指针, 如果不为 nil, 则将从其复制新对象|
### lvgl.chart_add_series
|调用|lvgl.chart_add_series(chart, color)|
|-|-|
|功能|为图表添加数据线|
|返回|指向已分配数据线的指针|
|参数||
|chart|指向图表对象的指针|
|color|数据线的颜色|
### lvgl.chart_clear_series
|调用|lvgl.chart_clear_series(chart, series)|
|-|-|
|功能|清除数据线上的点|
|参数||
|chart|指向图表对象的指针|
|series|指向要清除的数据线的指针|
### lvgl.chart_set_div_line_count
|调用|lvgl.chart_set_div_line_count(chart, hdiv, vdiv)|
|-|-|
|功能|设置图表水平和垂直分割线的数量|
|参数||
|chart|指向图表对象的指针|
|hdiv|水平分割线个数|
|vdiv|垂直分割线个数|
### lvgl.chart_set_y_range
|调用|lvgl.chart_set_y_range(chart, axis, ymin, ymax)|
|-|-|
|功能|设置图表Y轴的最大值和最小值|
|参数||
|chart|指向图表对象的指针|
|axis| lvgl.CHART_AXIS_PRIMARY_Y 或 lvgl.CHART_AXIS_SECONDARY_Y|
|ymin|Y轴最小值|
|ymax|Y轴最大值|
### lvgl.chart_set_type
|调用|lvgl.chart_set_type(chart, type)|
|-|-|
|功能|设置图表的类型|
|参数||
|chart|指向图表对象的指针|
|type|图表的类型|
||lvgl.CHART_TYPE_NONE -- 隐藏图表|
||lvgl.CHART_TYPE_LINE -- 绘制点线图表|
||lvgl.CHART_TYPE_COLUMN -- 绘制条形图表|
### lvgl.chart_set_point_count
|调用|lvgl.chart_set_point_count(chart, point_cnt)|
|-|-|
|功能|设置图表上数据线上的点数|
|参数||
|chart|指向图表对象的指针|
|point_cnt|数据线上的点数|
### lvgl.chart_init_points
|调用|lvgl.chart_init_points(chart, ser, y)|
|-|-|
|功能|用一个值初始化所有数据点|
|参数||
|chart|指向图表对象的指针|
|ser|指向图表上数据线的指针|
|y|所有点的新值|
### lvgl.chart_set_next
|调用|lvgl.chart_set_next(chart, ser, y)|
|-|-|
|功能|向右移动所有数据并在数据线上设置最右边的数据|
|参数||
|chart|指向图表对象的指针|
|ser|指向图表上数据线的指针|
|y|下个点的数值|
### lvgl.chart_set_update_mode
|调用|lvgl.chart_set_update_mode(chart, update_mode)|
|-|-|
|功能|设置图表对象的更新模式|
|参数||
|chart|指向图表对象的指针|
|update|更新的模式|
### lvgl.chart_set_x_start_point
|调用|lvgl.chart_set_x_start_point(chart, ser, id)|
|-|-|
|功能|设置数据数组中 x 轴起点的索引|
|参数||
|chart|指向图表对象的指针|
|ser|指向图表上的数据线的指针|
|id|数据数组中 x 点的索引|
### lvgl.chart_set_point_id
|调用|lvgl.chart_set_point_id(chart, ser, value, id)|
|-|-|
|功能|直接基于索引在图表系列中设置单个点值|
|参数||
|chart|指向图表对象的指针|
|ser|指向图表上的数据线的指针|
|value|需要设置点的数值|
|id|数组中 x 点的索引|
### lvgl.chart_set_series_axis
|调用|lvgl.chart_set_series_axis(chart, ser, axis)|
|-|-|
|功能|设置系列的 Y 轴|
|参数||
|chart|指向图表对象的指针|
|ser|指向系列的指针|
|axis| lvgl.CHART_AXIS_PRIMARY_Y 或 lvgl.CHART_AXIS_SECONDARY_Y|
### lvgl.chart_get_type
|调用|lvgl.chart_get_type(chart)|
|-|-|
|功能|获取图表类型|
|返回|图表类型|
|参数||
|chart|指向图表对象的指针|
### lvgl.chart_get_point_id
|调用|lvgl.chart_get_point_id(chart, ser, id)|
|-|-|
|功能|直接基于索引获取图表中的单个点值|
|返回|索引 ID 处点的值|
|参数||
|chart|指向图表对象的指针|
|ser|指向图表上的数据线的指针|
|id|数组中 x 点的索引|
### lvgl.chart_get_series_axis
|调用|lvgl.chart_get_series_axis(chart, ser)|
|-|-|
|功能|获取数据线的 Y 轴|
|返回|lvgl.CHART_AXIS_PRIMARY_Y 或 lvgl.CHART_AXIS_SECONDARY_Y|
|参数||
|chart|指向图表对象的指针|
|ser|指向数据线的指针|
### lvgl.chart_refresh
|调用|lvgl.chart_refresh(chart)|
|-|-|
|功能|如果数据线已更改, 则刷新图表|
|参数||
|chart|指向图表对象的指针|
[参考链接(C语言)](https://docs.lvgl.io/7.11/widgets/chart.html)
