电源供电
# 供电管脚
# 模块电源工作特性
在模块应用设计中，电源设计是很重要的一部分。由于LTE射频工作在最大发射功率时会有约700mA的持续工作电流，电源必须能够提供足够的电流，不然有可能会引起供电电压的跌落甚至模块直接掉电重启。
# 减小电压跌落

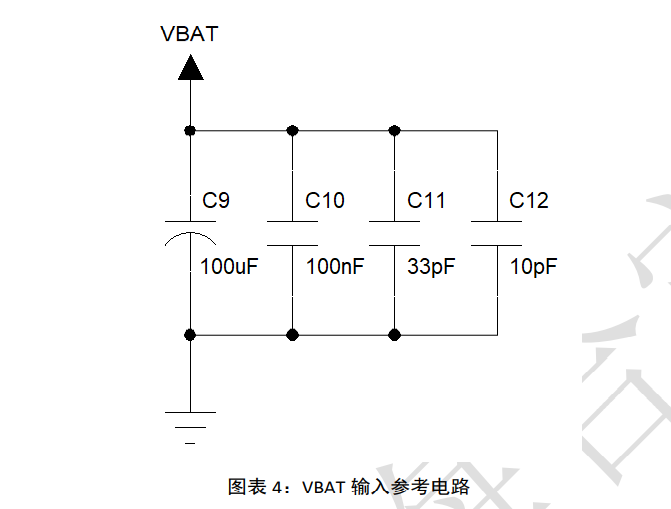

模块电源VBAT电压输入范围为3.3V~4.3V，但是模块在射频发射时通常会在VBAT电源上产生电源电压跌落现象，这是由于电源或者走线路径上的阻抗导致，一般难以避免。因此在设计上要特别注意模块的电源设计，在VBAT输入端，建议并联一个低ESR(ESR=0.7Ω)的100uF的钽电容，以及100nF、33pF、10pF滤波电容，VBAT输入端参考电路如图4所示。并且建议VBAT的PCB走线尽量短且足够宽，减小VBAT走线的等效阻抗，确保在最大发射功率时大电流下不会产生太大的电压跌落。建议VBAT走线宽度不少于1mm，并且走线越长，线宽越宽。
注意：VBAT的PCB走线尽量短且足够宽，建议VBAT走线宽度不少于2mm，同时走线越长，线宽需更宽。
# 供电参考电路
电源设计对模块的供电至关重要，必须选择能够提供至少1A电流能力的电源。若输入电压跟模块的供电电压的压差小于2V，建议选择LDO作为供电电源。若输入输出之间存在的压差大于2V，则推荐使用开关电源转换器以提高电源转换效率。
## LDO供电

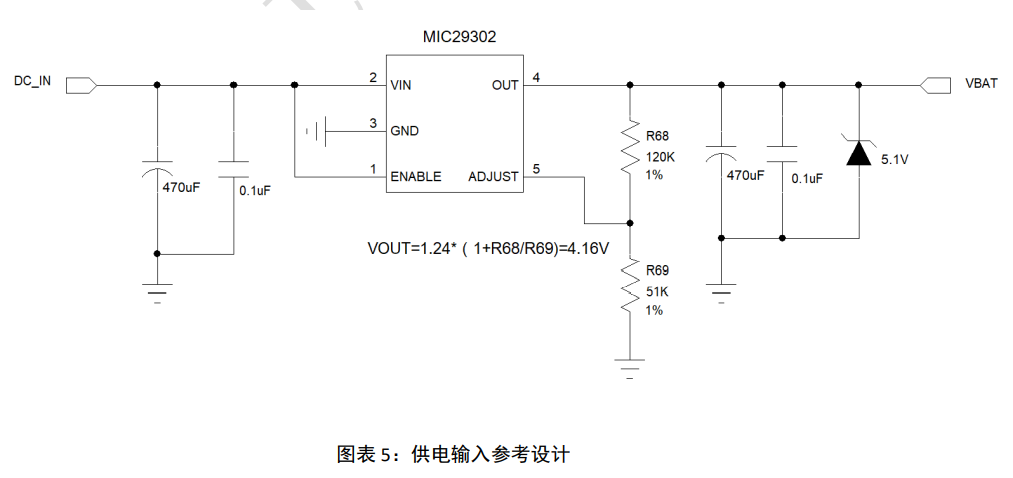

下图是5V供电的参考设计，采用了Micrel公司的LDO，型号为MIC29302WU。它的输出电压是4.16V，负载电流峰值到3A。为确保输出电源的稳定，建议在输出端预留一个稳压管，并且靠近模块VBAT管脚摆放。建议
选择反向击穿电压为5.1V，耗散功率为1W以上的稳压管。
## DC-DC 供电
下图是 DC-DC 开关电源的参考设计，采用的是杰华特公司的 JW5033S 开关电源芯片，它的最大输出电流是2A，输入电压范围 3.7V~18V。注意 C25 的选型要根据输入电压来选择合适的耐压值。

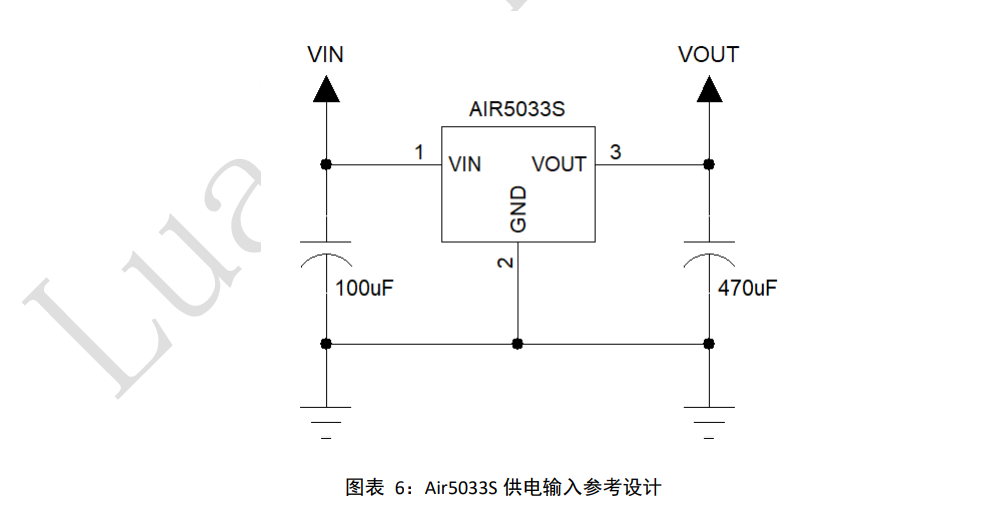

由于 DC-DC 芯片对布局和走线有要求，为了简化设计，也可以采用合宙推出的 JW5033S 电源模块：Air5033S 来给 4G 模块供电，只需要外加两颗滤波电容即可，参考电路如下
# 常见问题及故障排查
### 1）接一块锂电池，然后可以通过usb充电，选择内部控制还是外部控制呢?
需要外接充电IC控制，具体可以参考820开发板原理图，外置了ETA6002芯片。
[Air820UG模块硬件资料](https://doc.openluat.com/wiki/21?wiki_page_id=2058 "Air820UG模块硬件资料")
### 2）5v降4v用dcdc会不会压降太小导致输出电流没实际大
不会偏差很大，可以用负载仪测试下，负载满足就行
### 3）模块开机后，电流一直70ma，usb能识别端口，是什么原因?
iic的sda管脚被打坏开路，需更换cpu,正常情况是10ma左右
### 4）模块开机后，电流一直150ma，usb能识别端口，是什么原因?
模块电源模块损坏导致
### 5）模组的RTC有电源接口吗？
有VRTC管脚，在VBAT管脚没有供电的情况下，保持给VRTC管脚供电3V可以维持RTC时钟
