AM21EV5 硬件资源综述
### 1 AM21EV5简介
AM21E_5 模块是一款基于芯翼 XY1100 平台的工业级 NB-IoT 无线通信模块，支持GNSS定位功能，模组芯片采用了低功耗技术，深度休眠模式下工作电流低至1uA。内置中移动 2mm*2mm eSIM 并支持外置SIM卡，支持HD-FDD: B3,B5,B8 频段
|子型号|AM21EV5|AM21EV6|
|-|-|-|
|GNSS功能|支持|不支持|
## 2.规格参数
- 工作电压：3.4 – 4.2 V (推荐 3.8V )
- NB功耗
Deep sleep：1uA
Standby：138uA@eDRX=20.48s
RX Active：56mA@-75dBm
TX Active：289mA@23dBm，62mA@0dBm
- BDS/GPS 双模连续运行：~23mA@3.3V 待机：8uA（@3.3V）
- 发射功率 ：Max Power: 23dBm+2/-2dB <- 40dBm Min Power: <-40dBm
- 接收灵敏度 ：≤-114dBm
- 尺寸 ：23.7 mm *14.7 mm *2.8mm
- 封装 ：LGA 封装，42引脚
- 工作温度范围 ：-30°C to +75°C

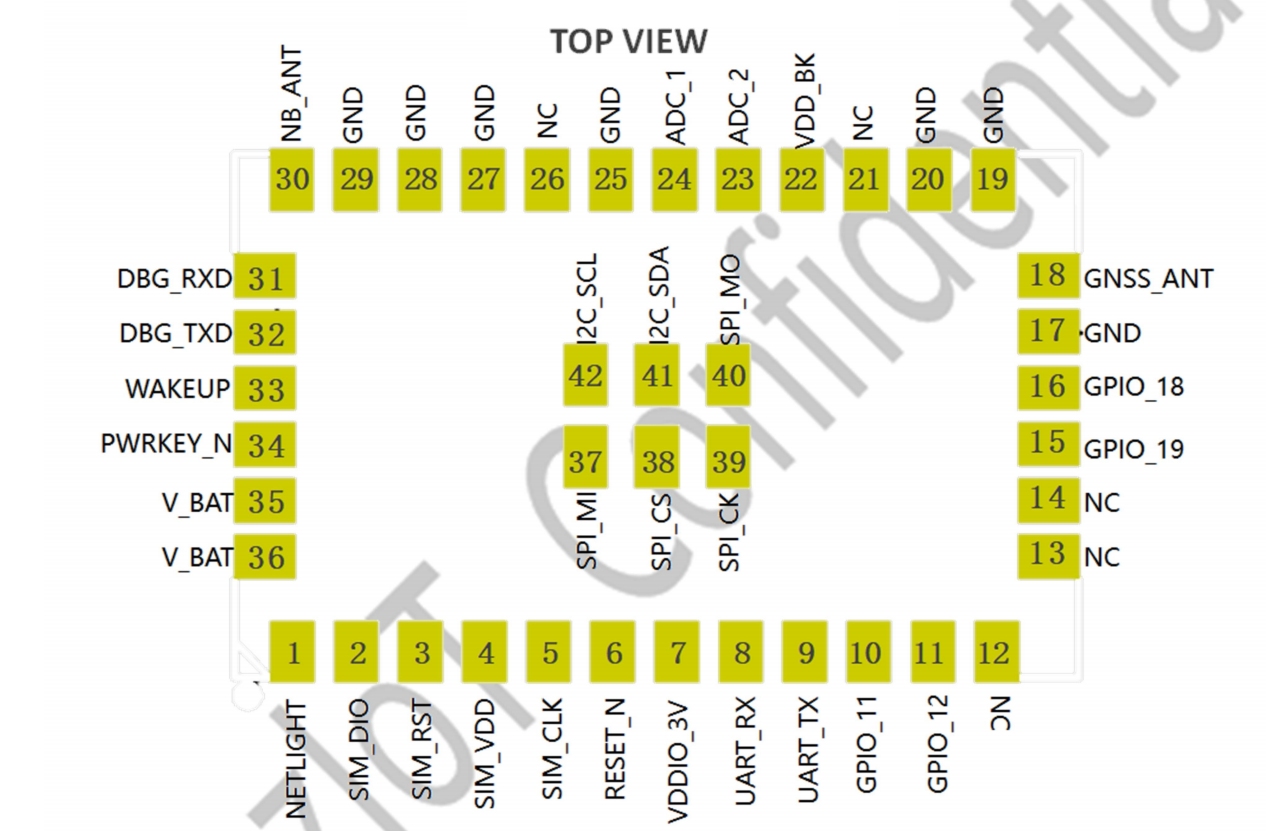

## 3 接口资源
|管脚名称|管脚|I/O|功能描述|直流特性|备注|
|-|-|-|-|-|-|
|电源接口|
|V_BAT|35,36|PI|模块主电源输入|Vmax=4.2V Vmin=3.1V Vnorm=3.6V|外部电源最大需要提供1A电流|
|VDDIO_3V|7|po|电源输出|Vnorm=3v，Imax=80mA|仅用于电平转换与io供电，不使用则悬空|
|VDD_BK|22|PI|电源输入|-|GNSS备份电源的输入，1.4~3.6v|
|GND|15.17.19.20.25.27.28.29|-|-|-|请保证所有GND引脚都接地|
|控制接口|-|-|-|-|-|
|RESET_N|6|DI|模块复位输入|p2|低电平大于6S复位，需接10K上拉到V_BAT
|PWRKEY|34|DI|模块开关机控制|p2|低电平有效，可控制模块开机(功能待开发，管脚接地)|
|WAKEUP|33|DI|PSM唤醒输入脚|p2|低电平大于100us且小于6S唤醒
|NETLIGHT|1|DO|网络指示灯控制|p2|模组网络状态指示|
|UART接口||-|-|-|-|
|UART_TXD|9|DO|数据发送|p2|用于数据传输,默认波特率9600|
|UART_RXD|8|DI|数据接收|p2|用于数据接收,默认波特率9600|
|DBG_UART 接口|-|-|-|-|-|
|DBG_UART_RXD|31|DI|数据接收|p2|用于调试下载不使用则悬空，默认波特率，912600|
|DBG_UART_TXD|32|DO|数据发送|p2|用于调试下载不使用则悬空，默认波特率，912600|
|射频接口|-|-|-|-|-|
|RF_ANT|18|-|NB天线接口|-|用于接NB天线,走线控制 50 欧姆|
|GSP_ANT|30|-|GNSS天线接口|-|用于接GNSS天线,走线控制 50 欧姆|
|SIM卡接口|-|-|-|-|-|
|SIM_DIO|2|DIO|SIM卡数据|p1|-|
|SIM_RST|3|DO|SIM卡复位|p1|-|
|SIM_VDD|4|PO|SIM卡电源|p1|IOmax =50mA,自适应1.8V,3.0V|
|SIM_CLK|5|DO|SIM卡时钟|p1|-|
|GPIO接口|-|-|-|-|-|
|GPIO_11,12,19,18|10,11,15，16|DI/O|通用输入输出|p2|用于open，不使用则悬空|
|SPI接口|-|-|-|-|-|
|SPI_MISO|37|DO|SPI 数据主输入从输出|p2|用于open，不使用则悬空|
|SPI_CS|38|DO|SPI片选|p2|用于open，不使用则悬空|
|SPI_CLK|39|DO|SPI时钟输出|p2|用于open，不使用则悬空|
|SPI_MOSI|40|DI|SPI 数据主输出从输入|p2|用于open，不使用则悬空|
|IIC接口|-|-|-|-|-|
|I2C_SDA|41|DIO|SI2C 总线数据线|p2|用于open，不使用则悬空|
|I2C_SCL|42|DO|I2C 总线时钟输出|p2|用于open，不使用则悬空|
|ADC接口|-|-|-|-|-|
|ADC_2|23|AI|模数转换器接口 2|电压范围：0V ～3.0V|12位ADC,不用则悬空|
|ADC_1|42|AI|模数转换器接口 1|电压范围：0V ～3.0V|12位ADC,不用则悬空|
## 4 OPEN 资源
|Items|描述|
|-|-|
|DSP/AP|主频最高 106MIPS|
|内存|2MB Flash 152K 用户可用 SRAM 空间|
|IIC|1路,41,42|
|SPI|1路，37,38,39,40|
|ADC|2路,23,42|
### 4.3 模组封装
[模组封装](http://101.200.35.208:8034/AM21EV4/Package/20200420-AM21E模组封装.zip)
