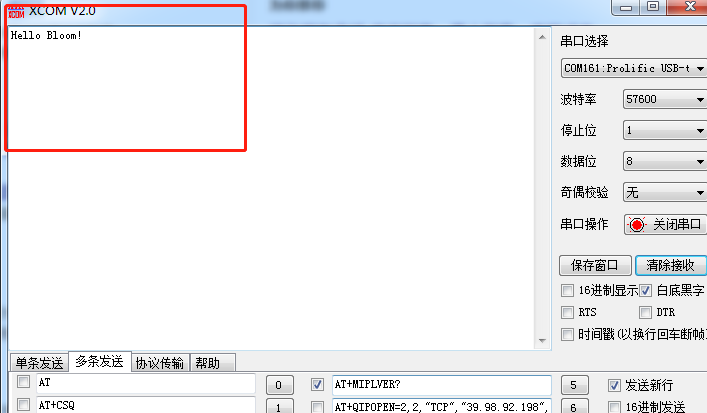

串口打印信息

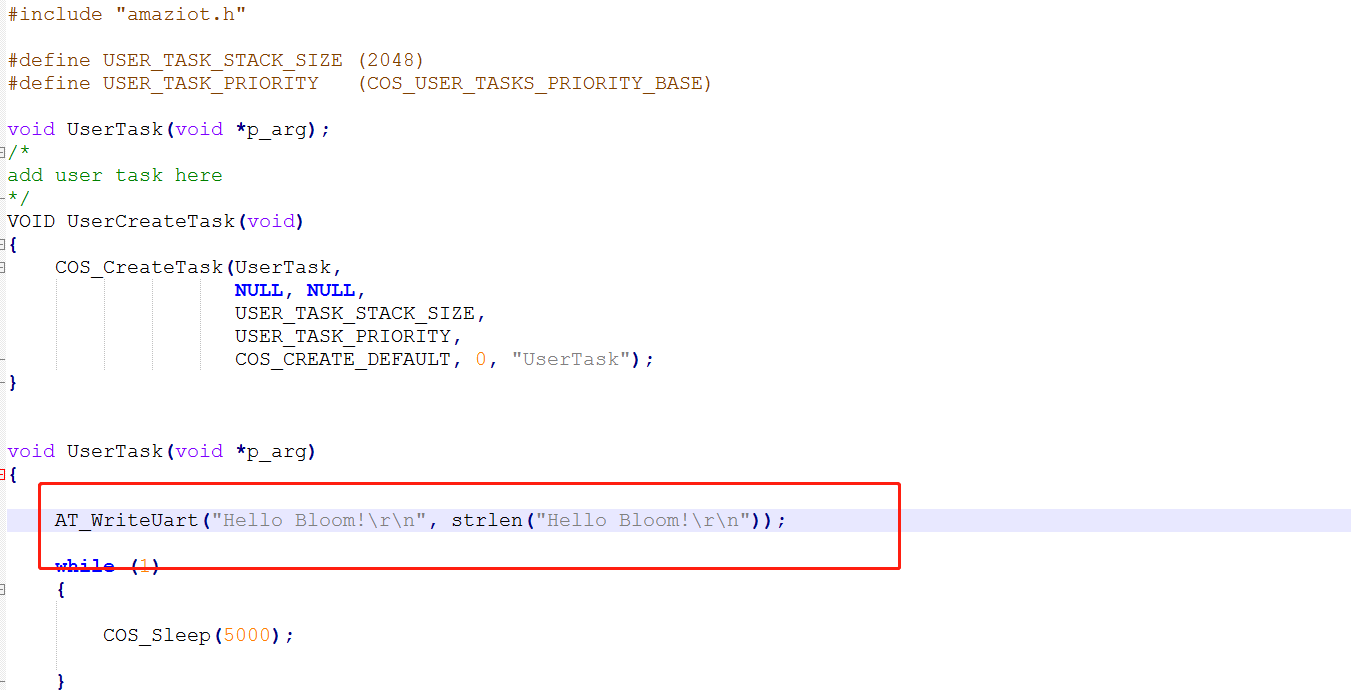

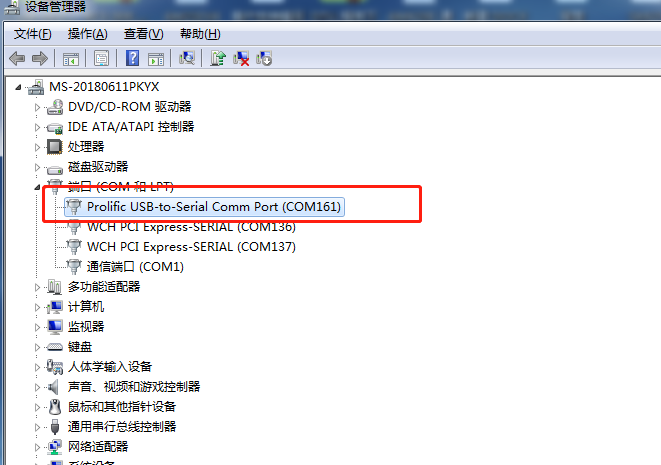

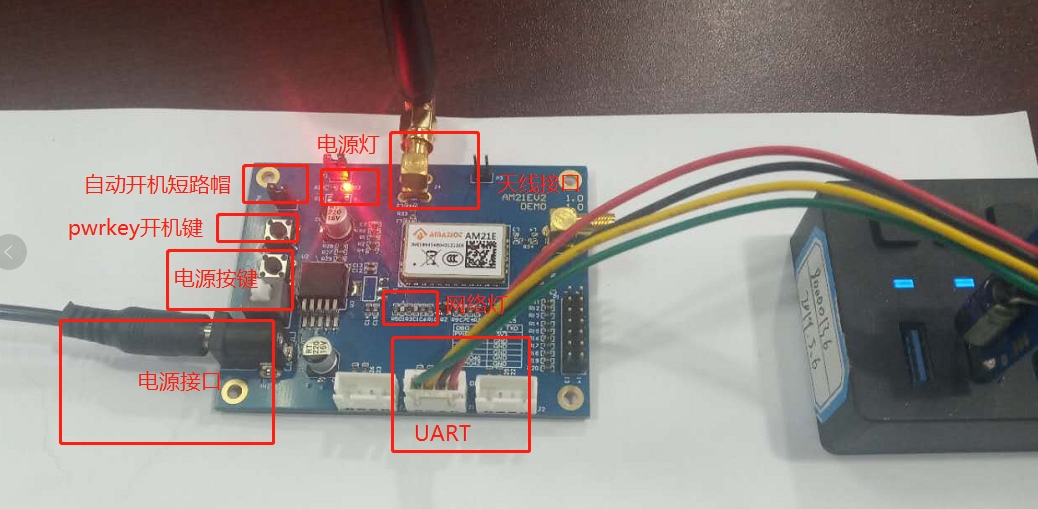

## 1.准备工具 ### 1.1 Bloom全栈开发平台硬件: - AM21EV4开发板,或者AP4000MT透传模块 - 附件,包括5v直流电源,天线,串口转USB数据线等 ### 1.2软件工具 - 编译工具:cywin ,CSTDK - 烧录工具:cooltools - AM21E Open SDK 开发包 - 串口调试助手 ## 2. 硬件测试 ### 2. 1 设备接线上电开机 开发板接电源、天线、串口转USB数据线;USB口接电脑USB口,按下电源按键,电源灯点亮,10s左右网络灯闪烁,显示模块正常开机,设备注网成功。 ![image.png](https://cos.easydoc.net/68658482/files/kd1hmk5x) ### 2. 2测试UART接口 Windows系统下安装串口转USB驱动,安装完毕,电脑设备管理端口界面,显示设备信息 ![image.png](https://cos.easydoc.net/68658482/files/kd1htul9.png) 打开串口调试助手,按下图设置参数信息,并发送AT指令,测试成功,显示模块硬件正常。 ## 3. 编译环境安装 ### 3.1 下载CSDTK,cywin64, ### 3.2 编译环境搭建 按照[NB-Iot 编译环境](doc:LAtVeloN) 文档中的1~3 部分搭建编译环境 ## 4. 编译demo工程 ### 4.1 下载SDK资料包 ### 4.2 编辑demo工程 .c 文件 将SDK包下载到D盘,MYPROJECT文件夹下面,并解压,生成soft文件; 在soft/at/sample/0-Task/src 目录,打开demo.c文件,将代码中的第20行: `AT_WriteUart("UserTask Runing\r\n", strlen("UserTask Runing\r\n")); ` 改为: `AT_WriteUart("Hello Bloom!r\n", strlen("Hello Bloom!\r\n")); `并保存。 ![image.png](https://cos.easydoc.net/68658482/files/kd2hwpxa.png) ### 4.3 修改Makefile 文件 在soft/at 目录下打开Makefile 文件,将代码中的第25行:`at/sample/11-mqtttrans `修改为`at/sample/0-task `并保存 ![image.png](https://cos.easydoc.net/68658482/files/kd2qh18f.png) ### 4.4 程序编译 参考[NB-Iot 编译环境](doc:LAtVeloN) 第4部分编译程序。 ## 5. 烧录固件 将编译好的程序固件按照[NB-Iot 烧录环境](doc:Iic5ZKLV)文档进行烧录。 ## 6. 功能测试 断电重启开发板,观察串口调试助手接收窗口,模组通过UART口打印“Hello Bloom!”字符串。表示此项目开发完成。 ![image.png](https://cos.easydoc.net/68658482/files/kd2jr6dx.png)
