AM430E硬件资源综述
### 1 AM430E简介
AM430E 模块是一款集成 FDD-LTE/TDD-LTE/GSM/GPRS/EDGE 等多种网络制式的无线通信模块,支持 3GPP R9 CAT1。模块基于 ASR 公司的 ASR1601 平台开发，内置多种网络协议(PAP，PPP，CHAP，TCP，UDP 等)，支 持 VoLTE 功 能 、 支 持 SRVCC 、 支 持 CSFB to GSM 、 支 持 GPS( AM430EV2 ) 定 位 功 能 。 支 持Windows/Linux/Android 等嵌入式操作系统。
|子型号|AM430E|AM430EV2|
|-|-|-|
|GNSS功能|不支持|支持|
## 2 规格参数
- 物理特性
尺寸：(32.0±0.1)mm × (29.0±0.1)mm × (2.5±0.1)mm
封装：144Pin-LCC
重量：约 5.1g
- 温度范围
正常工作温度：-30°C ~ +75°C
极限工作温度：-40°C ~ +85°C
存储温度：-40°C ~ +90°C
- 工作频段:
LTE-TDD:B34/B38/B39/B40/B41
LTE-FDD:B1/B3/B5/B8
GSM/GPRS/EDGE:GSM900/GSM1800
- 工作电压 : VBAT：3.3V～4.2V，TYP：3.7V
- 发射功率
LTE: Class 3(23dBm±2dB)
Class 4(33dBm±2dB) GSM900
Class 1(30dBm±2dB) DCS1800
- 数据业务
GPRS/EDGE( 3GPP R99 ):
GPRS: DL 85.6kbps/UL 85.6kbps
EDGE: DL 236.8kbps/UL 236.8kbps
LTE( 3GPP R9 CAT1 )
DL 10Mbps,UL 5Mbps@20M
- 卫星定位 （AM430EV2）
GPS/BEIDOU/GLONASS
Protocol：NMEA
## 3 接口资源
|管脚名称 |管脚| IO |功能描述| 备注|
|-|-|-|-|-|
VBAT_RF |57、58 |PI |模块射频电源输入| 外部电源最少需要提供2A 电流。
VBAT_BB| 59、60| PI |模块基带电源输入|外部电源最少需要提供2A 电流。
VDD_EXT |7| PO| 1.8V输出，最大50mA| 仅用于电平转换，不使用则悬空
GND |8-10,19,22,36,46,48,50-54,56,72| -|-|地|
GND |85-112| -|-|散热地焊盘|
**控制接口**
RESET_N |20 |DI|模块复位输入，内部 10K上拉|1.8V 电压域
|-|-|-|-|-|
PWRKEY |21 |DI| 开关机管脚 |默认低电频开机
**GPIO 管脚**
WAKEUP_IN| 1| DI| 外部设备唤醒模块| 1.8V 电压域，开发中
|-|-|-|-|-|
GPIO74| 2| IO| 通用 GPIO| 1.8V 电压域
GPIO69 |3 |IO |通用 GPIO |1.8V 电压域
W_DISABLE# |4 |DI |飞行模式控制 |管脚功能正在开发
**模块状态指示**
NET_MODE| 5 |DO |模块 4G 网络状态指示| 1.8V,不使用则悬空。
|-|-|-|-|-|
NET_STATUS| 6 |DO |模块网络状态指示| 1.8V,不使用则悬空。
STATUS |61| DO| 模块运行状态指示 |1.8V,不使用则悬空。
**USB 接口**
USB_D+| 69| IO| USB 总线差分正信号|90 欧姆差分阻抗
|-|-|-|-|-|
USB_D-| 70| IO| USB 总线差分负信号|90 欧姆差分阻抗
USB_VBUS| 71| PI| USB 插入检测|-|
**调试串口**
DBG_RXD| 11| DI| 调试串口数据接收|1.8V,不使用则悬空。
|-|-|-|-|-|
DBG_TXD| 12 |DO| 调试串口数据发送|1.8V,不使用则悬空。
**主串口**
RI| 62| DO| 振铃提示 |1.8V 电压域
|-|-|-|-|-|
DCD |63 |DO |模块输出载波检测 |1.8V,不使用则悬空。
CTS |64| DO| 模块清除发送 |1.8V,不使用则悬空。
RTS| 65 |DI| DTE 请求发送数据| 1.8V 电压域
DTR| 66 |DI |DTE 准备就绪 |1.8V 电压域
TXD |67 |DO |主串口数据发送| 1.8V 电压域
RXD |68 |DI| 主串口数据接收 |1.8V 电压域
**USIM 接口**
SIM_PRESENCE| 13| DI |USIM 热插拔检测 |内部 10K 上拉
|-|-|-|-|-|
USIM_VDD |14 |PO |USIM 电源输出 |模块自动选择1.8V 或者3.0V
USIM_DATA| 15| IO| USIM 数据信号线| 需 上 拉 10K 电 阻 到 USIM_VDD
USIM_CLK |16 |DO |USIM 时钟信号线
USIM_RST |17 |DO| USIM 复位信号线
**I2C 接口**
I2C_SCL| 41 |DO |I2C 总线时钟|内部 4.7K 上拉
|-|-|-|-|-|
I2C_SDA| 42| IO| I2C 总线数据|内部 4.7K 上拉
**ADC 接口**
GPADC1| 44 |AI|2bits 通用模拟转数字信号 |输入范围 0~1.2V
|-|-|-|-|-|
GPADC0| 45| AI|2bits 通用模拟转数字信号 |输入范围 0~1.2V
**SDIO 接口**
SD_DET| 23| DI| SD 卡检测|-|
|-|-|-|-|-|
SDC_DATA3| 28 |IO| SD 卡 SDIO 总线 DATA3| 1.8V/2.8V 电压域
SDC_DATA2| 29| IO |SD 卡 SDIO 总线 DATA2 |1.8V/2.8V 电压域
SDC_DATA1 |30 |IO| SD 卡 SDIO 总线 |DATA1 1.8V/2.8V 电压域
SDC_DATA0| 31| IO |SD 卡 SDIO 总线 |DATA1 1.8V/2.8V 电压域
SDC_CLK |32 |IO| SD 卡 SDIO 总线时钟| 1.8V/2.8V 电压域
SDC_CMD |33 |IO |SD 卡 SDIO 总线命令 |1.8V/2.8V 电压域
VDD_SD |34| PO |SD 卡供电电压 |作为SD卡电源与 GPS 电源有排他性选择
**SPI 接口**
SPI_CS |37 |DO |SPI 片选信号 |1.8V 电压源
|-|-|-|-|-|
SPI_MOSI| 38 |DO |SPI 数据输出 |1.8V 电压源
SPI_MISO |39 |DI| SPI 数据输入 |1.8V 电压源
SPI_CLK |40| DO |SPI 时钟信号 |1.8V 电压源
**PCM 接口**
PCM_IN |24| DI| PCM 接收数据| 1.8V 电压域
|-|-|-|-|-|
PCM_OUT |25 |DO |PCM 发送数据| 1.8V 电压域
PCM_SYNC| 26| IO| PCM 帧同步信号| 1.8V 电压域
PCM_CLK |27 |IO |PCM 时钟脉冲| 1.8V 电压域
**其他功能接口**
USB_BOOT| 115| DI| 强制下载模式控制 |高电平有效
|-|-|-|-|-|
**射频接口**
ANT_GNSS| 47| AI |GNSS 天线，需模组支持 |50 欧姆特性阻抗
|-|-|-|-|-|
ANT_MAIN |49| IO |主天线| 50 欧姆特性阻抗
**RESERVED 管脚**
RESERVED |18，35，43，55，73-84，113，114，116-144| 保持悬空
|-|-|-|-|-|
## 4 OPEN 资源
### 4.1 基带芯片参数
ASR1601

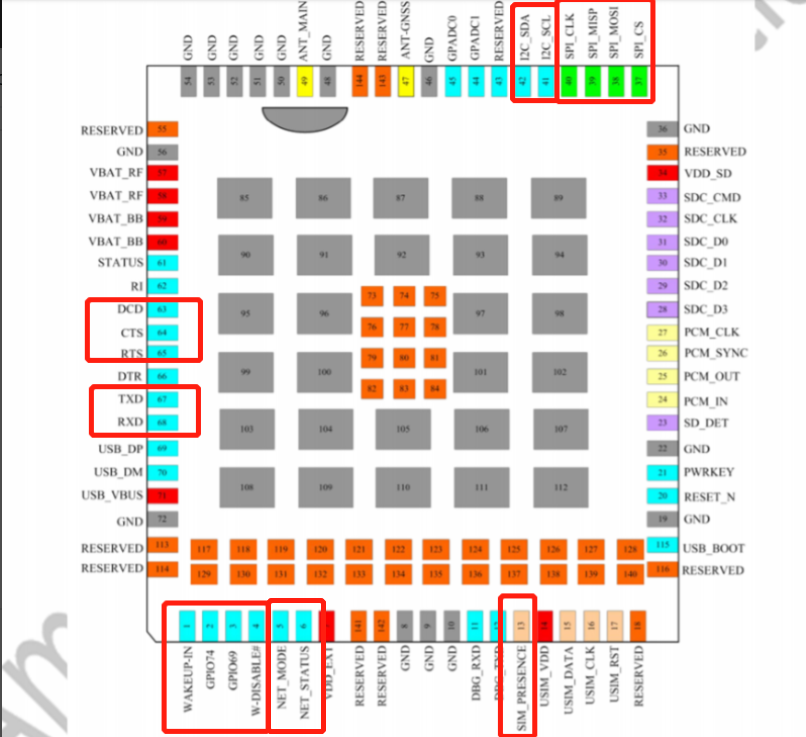

### 4.2 Open 接口资源
![image.png]
接口名称|个数|引脚名称
|-|-|-
GPIO|7路|1,WAKEUP_IN; 2,GPIO74; 3,GPIO69; 4,W_DISABLE#; 63,DCD; 64,DTS; 65,RTS
IIC|1路|41，I2C_SCL；42，I2C_SDA
SPI*|1路|26,PCM_SYNC-SPI_CS；24,PCM_IN-SPI_MOSI; 25,PCM_OUT-SPI_MISO; 27:PCM_CLK-SPI_CLK
UART|2路|67,TXD;68;RXD; 64引脚CTS-RX,65引脚RTS-TX(64,65 对应demo的uart3)
**注意**：
- 41，I2C_SCL；42，I2C_SDA也可以作为GPIO 开放；
- 5，NET_MODE； 6，NET_STATUS； 13，SIM_PRESENCE； 40，SPI_CLK 如有特殊需求，可开放。
**内存**
DDR： 16MB
NOR Flash： 16MB
**剩余空间**
内存：1.6M
镜像文件大小上限：6M
文件存储区可用大小：2M

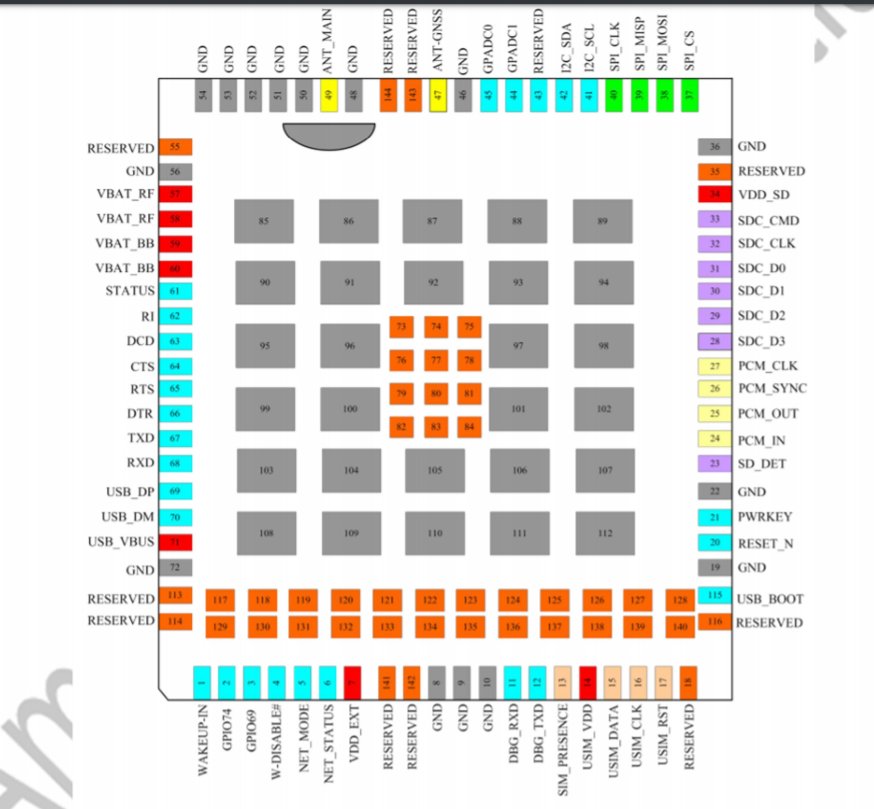

### 4.3 模组封装
[模组封装](http://101.200.35.208:8034/AM430E/Package/AM430E模组封装.zip)
