AM2000MT硬件资源综述
### 1 AM2000MT简介
AP2000MT模块是一系列基于AM21E NB模组，具有，插针式和接线式两种装配方式的NB透传模块，内置中移动2x2eSIM,也可以选择外置SIM卡和三合一卡；实现UART转LTE双向透传功能；支持TCP,UDP,MQTT通信协议，GNSS数据定时上报；支持蓝牙通信；只需通过简单的设置，即可实现串口到网络的双向数据透明传输。
## 型号
|型号|模组|频段|网络类型|GNSS|蓝牙|
|-|-|-|-|-|-|
|AP2000MT-V4|AM21EV4|B3,B5,B8|Cat NB1|支持|支持（非透传状态下）
|AP2000MT-V3|AM21EV3|B3,B5,B8|Cat NB1|不支持|支持（非透传状态下）
|AP2000MT-V2|AM21EV2|B3,B5,B8|Cat NB1|不支持|不支持
## 外观

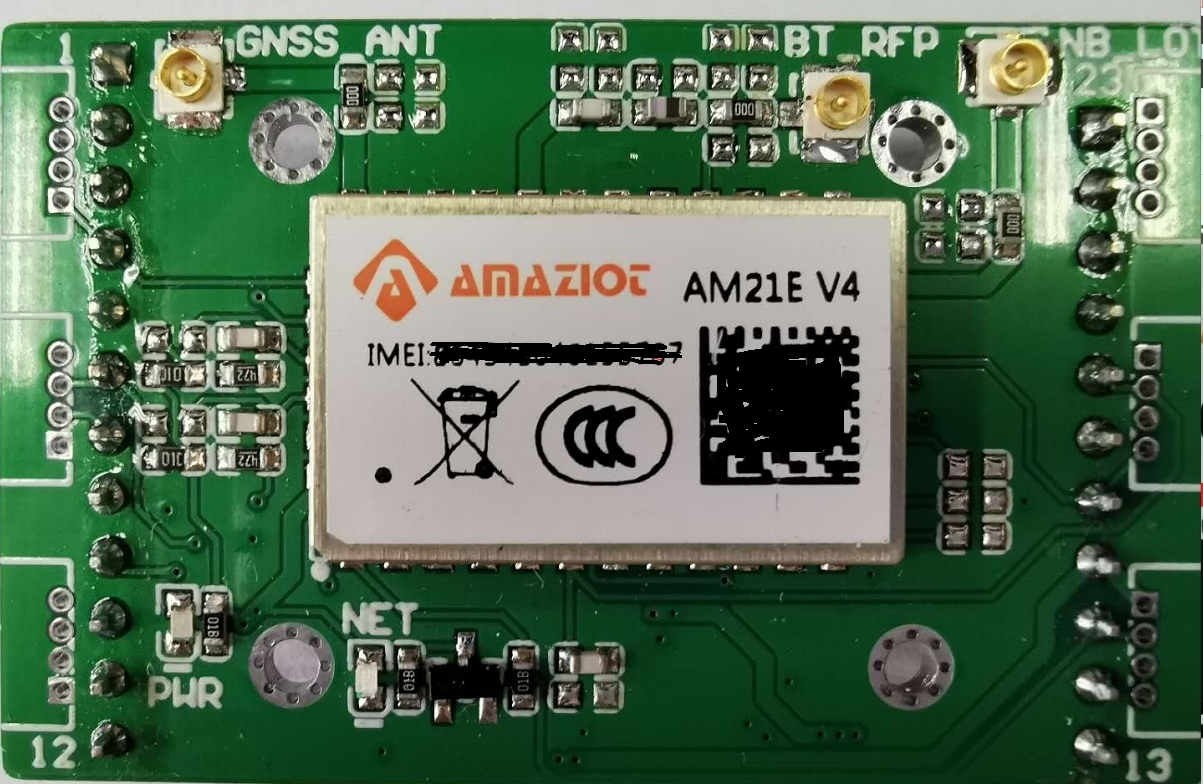

### 透传模块正面
### 透传模块背面
## 2 规格参数
|规格|参数
|-|-|
接口|天线接口：50Ω SMA（阴头
电源|6V-36V 基准电压：12V
温度|工作温度：-40°C to +85°C 存储温度：-40°C to +85°C
尺寸|50mm×32mm×14mm
装配|插针式，接线式

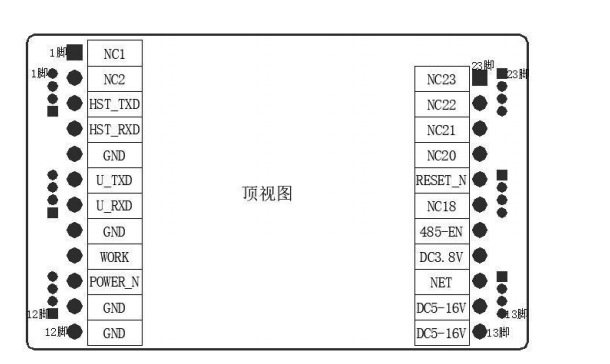

## 3 接口资源
|管脚|名称| 信号类型|说明
|-|-|-|-
1,2,18,20,21,22,23| NC1 |空闲脚 |保持悬空
3 |HST_TXD| 烧录固件,仅用于获取模块 log|不使用则悬空
4| HST_RXD|烧录固件,仅用于获取模块 log|不使用则悬空
5,8,11,12 |GND |电源/信号地 |模块供电负极
6 |U_TXD |数据发送 |串口发送脚，数据从模块输出到用户设备（3.3V）
7 |U_RXD |数据接收| 串口接收脚，数据从用户设备输出模块(3.3V)
9 |WORK |工作指示 |模块工作指示，正常启动后为高电平
10 |POWER_N| 开启模块 |内部已拉低，低电平激，高电平 2.5V~3.3V
11 |GND |电源/信号地| 模块供电负极
13,14| DCIN5-16V |电源正极 模块供电正极，5—16V 供电。|3.8V 供电需悬空
15 |NET| 连接指示 |模组网络指示灯
16 |DC3.8V |3.8V 供电脚 |使用此脚外接 470UF 旁路电容。可直接给模块供电。
17 485-EN |RS485 功能| RS485 功能|用于控制收发状态切换
19 |RESET_N |复位重启功能 |模块复位输入，低电平有效。
## 4 OPEN 资源
### 4.1 基带芯片参数
### 4.2 Open 接口资源
|GPIO|UART|
|-|-|
|1路; 15, NET|1路； 6，U_TXD, 7，U_RXD|

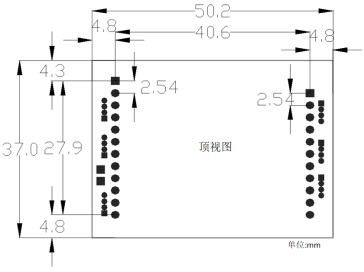

### 4.3 模块尺寸
插针式，2.54mm间距；接线端子，4pin,1.25mm间距.
