GPIO-控制
## 1.准备工具
### 1.1 Bloom全栈开发平台硬件：
- AM21EV4开发板，或者AP4000MT透传模块
- 附件，包括5v直流电源，天线，串口转USB数据线等
### 1.2软件工具
- 编译工具:cywin ,CSTDK
- 烧录工具：cooltools
- AM21E Open SDK 开发包
- 串口调试助手
## 2. 硬件测试
### 2. 1 设备接线上电开机
开发板接电源，天线，串口转USB 数据线，USB口接电脑USB口，按下电源按键，电源灯点亮，10s左右网络灯闪烁，显示模块正常开机，设备注网成功。
### 2. 2 测试UART接口
Windows系统下安装串口转USB驱动，安装完毕，电脑设备管理端口界面，显示设备信息
打开串口调试助手，按下图设置参数信息，并发送AT指令，测试成功，显示模块硬件正常。
## 3. 编译环境安装
### 3.1 下载CSDTK,cywin64，
### 3.2 编译环境搭建
按照[NB-Iot 编译环境](doc:LAtVeloN) 文档中的1~3 部分搭建编译环境
## 4. 编译demo工程
### 4.1 下载SDK资料包
### 4.2 修改Makefile 文件

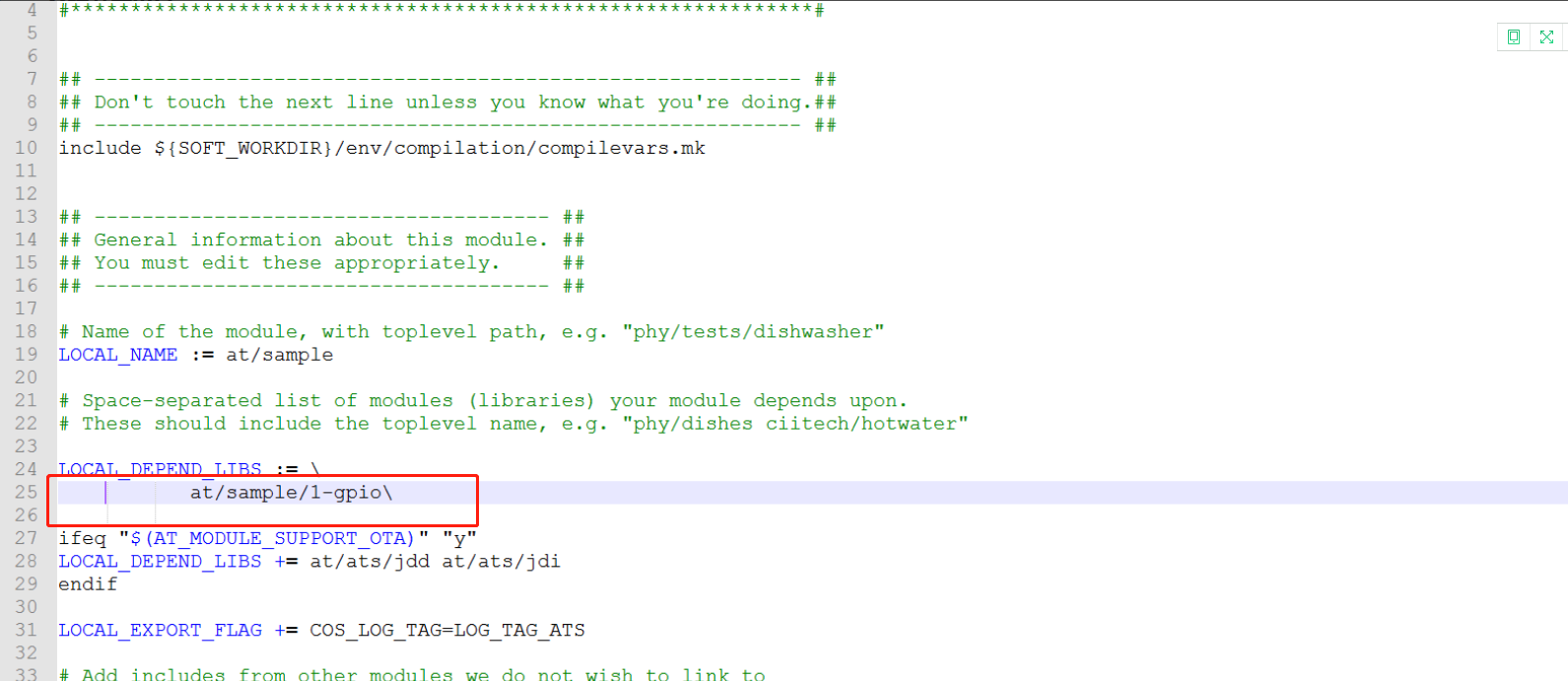

在soft/at 目录下打开Makefile 文件，将代码中的第25行：
`at/sample/11-mqtttrans`
修改为
` at/sample/1-gpio\`
### 4.3 程序编译
参考[NB-Iot 编译环境](doc:LAtVeloN) 第4部分编译程序。
## 5. 烧录固件
将编译好的程序固件按照[NB-Iot 烧录环境](doc:Iic5ZKLV)文档进行烧录。
## 6. 功能测试

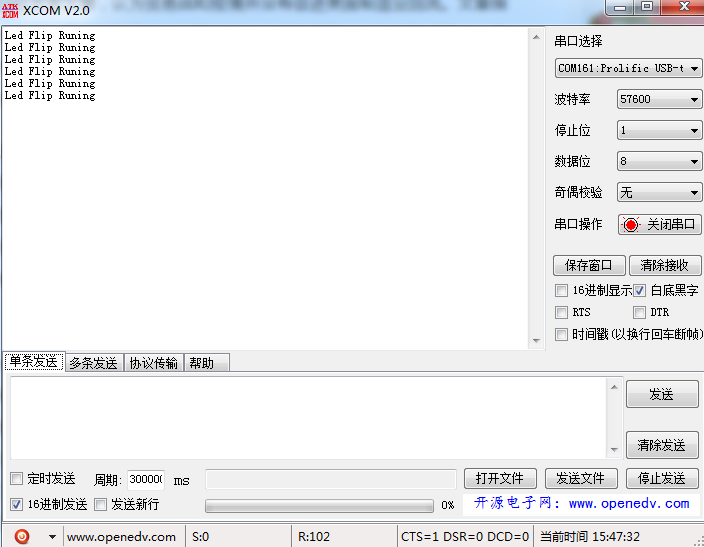

断电重启开发板，观察串口调试助手接收窗口，模组通过UART口没5s打印“Led Flip Runing”字符串。

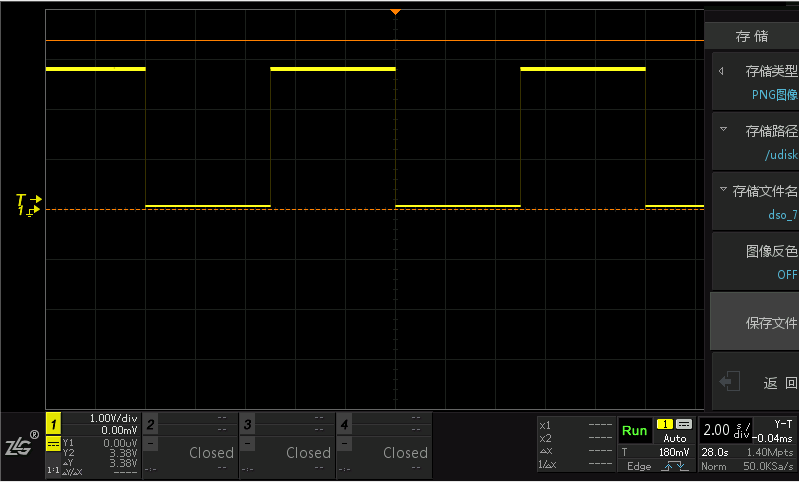

示波器测量GPIO40引脚，抓到周期为10s的波形，表示此项目开发完成。
