AM4000MT硬件资源综述
### 1 AM4000MT简介
AP4000MT模块是一系列插针式4G透传模块，实现UART转LTE双向透传功能；支持LTE-FDD、LTE-TDD、WCDMA、GSM通信网络；具有插针式和接线式两种装配方式；支持TCP,UDP,MQTT通信协议，GNSS数据定时上报；搭载中国移动5x6贴片SIM卡，也可以选择2x2贴片SIM卡以及三合一贴片卡；只需通过简单的设置，即可实现串口到网络的双向数据透明传输。
## 型号
|型号|模组|频段|通信速率等级|GNSS|
|-|-|-|-|-|
|AP4000MT_420|AM420E|LTE-FDD:B1/B3/B5/B8LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B5/B8 |cat4|不支持
|AP4000MT_430|AM430E|LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 GSM/GPRS/EDGE:GSM900/GSM1800/GSM850|cat1|不支持
|AP4000MT_430V2|AM430EV2|TE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 GSM/GPRS/EDGE:GSM900/GSM1800/GSM850|cat1|支持
## 外观
### 透传模块正面
### 透传模块背面
## 2 规格参数
|规格|参数
|-|-|
接口|天线接口：50Ω SMA（阴头
电源|6V-36V 基准电压：12V
温度|工作温度：-40°C to +85°C 存储温度：-40°C to +85°C
尺寸|50mm×32mm×14mm
装配|插针式，接线式
## 3 接口资源
管教 |名称| 信号类型| 说明
|-|-|-|-
1，8 ,9，10，20，21|NC|
2，22,23| GPIO24，GPIO31，GPIO32| I/O |OPENCPU 使用
3 |SA |SIM 卡切换引脚|用于全网通切卡
4 |SB |SIM 卡切换引脚|用于全网通切卡
5 |SC |SIM 卡切换引脚|用于全网通切卡
6 |TX |数据发送 |串口发送脚，数据从模块输出到用户设备（3.3V）
7 |RX |数据接收 |串口接收脚，数据从用户设备输出模块(3.3V)
11，12| GND |电源/信号地|模块供电负极|
13，14 |VCC| 电源正极|模块供电正极，5—18V 供电。3.8V供电需悬空
15 |NET| 连接指示| 模组网络指示灯
16 |3V7 |3.7V 供电脚 |使用此脚外接 470UF 旁路电容。可直接给模块供电。
17| SCL| I2C 时钟引脚|Opencpu 使用
18 |SDA| I2C 数据引脚|Opencpu 使用
19 |REST |模块复位引脚 |拉低 1S 后模块复位
## 4 OPEN 资源
### 4.1 基带芯片
ASR1601
### 4.2 Open 接口资源
|GPIO|UART|IIC|
|-|-|-
|3路; 2，GPIO24，22, GPIO31，23, GPIO32|1路; 6, TX, 7, RX|1路; 17 SCL, 18SDA

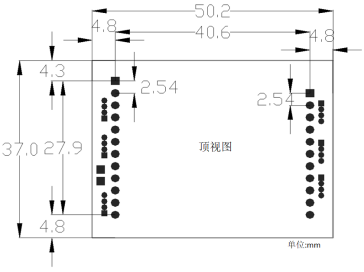

### 4.3 模块尺寸
插针式，2.54mm间距；接线端子，4pin,1.25mm间距.
