芯翼XY1100平台
## 软件下载地址：
[GCC+eclipse+Jlink](http://101.200.35.208:8034/AM21EV5/Open_CPU_tools/GCC_eclipse_Jlink.zip)
## 1 SDK 版本开发说明
### 1.1 SDK 版本介绍
外发 SDK 版本采用 lib 库加源码的方式，其中 lib 包括：basiclib(基础库)、xysocketlib(芯翼自研多
socket 机制) 、majorsocketlib、socketporxylib(socket 代理)、cdplib、onenetlib、pinglib、xyperflib。lib库具体路径为 targets\xinyiNBSoc_M3\Makefile\library。
提供的开源代码有 lwip 开源协议栈、DTLS、MQTT、CoAP、LWM2M 等开源代码，以及 userapp 下 的 demo 代码。原则上，用户仅允许在 userapp 文件夹下新增开发用户代码，不得在其他文件夹中修改代码，包括头
文件。
### 1.2 lib 库开源代码的替换
对于少数用户，需要在芯翼业务功能模块基础上进行二次开发，芯翼可选择提供一些 lib 库的开源代
码，后续交由用户自行维护，例如 socket 等。
基于 SDK 版本添加使用芯翼 lib 库开源代码的使用方法为：
➢ 第一步：
打开 xinyi\targets\xinyiNBSoc_M3\Makefile\makefile，添加需要开源的 lib 库源码，如下红色所示：
ifeq ($(RELEASE_VERSION),n)
library: basiclib xysocketlib majorsocketlib socketporxylib cdplib onenetlib pinglib xyperflib
else
library: <font color=red>majorsocketlib pinglib xyperflib</font>
endif
➢ 第二步：
继续修改 makefile 中的 clean 操作，去除对应 lib 库的 clean 动作，如红色部分：
clean:
@-rm -rf ./$(target)/\$$(OUTPUT_DIR)
@-rm -f *.map *.axf *.hex *.lst *.dumpelf *.bin *.size
ifeq ($(RELEASE_VERSION),y)
@-rm -f $(BASICLIB_C_FILES_RAM) $(BASICLIB_C_FILES_FLASH)
@-rm -f $(SOCKETPORXYLIB_C_FILES_RAM) $(SOCKETPORXYLIB_C_FILES_FLASH)
<font color=red>#@-rm -f $(PINGLIB_FILES_RAM) $(PINGLIB_FILES_FLASH)
#@-rm -f $(XYPERFLIB_FILES_RAM) $(XYPERFLIB_FILES_FLASH)</font>
@-rm -f $(ONENETLIB_FILES_RAM) $(ONENETLIB_FILES_FLASH)
@-rm -f $(TELECOMLIB_FILES_RAM) $(TELECOMLIB_FILES_FLASH)
@-rm -f $(XYSOCKET_FILES_RAM) $(XYSOCKET_FILES_FLASH)
<font color=red> #@-rm -f $(MAJORSOCKET_FILES_RAM) $(MAJORSOCKET_FILES_FLASH)</font>
➢ 第三步：
将芯翼提供的开源源码拷贝到对应的文件夹下，一般在 sys_app 和 TCPIP 两个文件夹下
➢ 第四步：

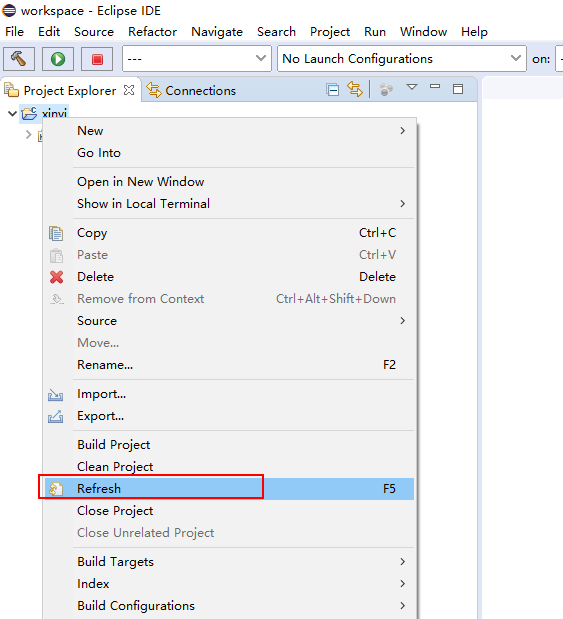

点击 Eclips 工程的 Refresh 按钮刷新代码
➢ 第五步：
双击 all，编出新的工程，即可使用。
➢ 第六步：
用户后续就可以按照需求修改开源源码的代码
## 2 GCC 版本编译
### 2.1 工具安装
#### 2.1.1 GCC 交叉编译链

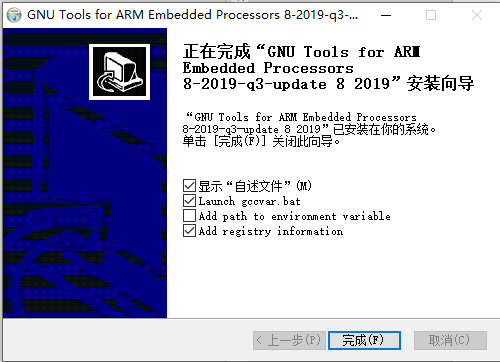

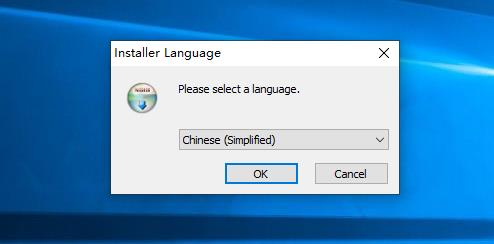

点击：gcc-arm-none-eabi-8-2019-q3-update-win32-sha2.exe

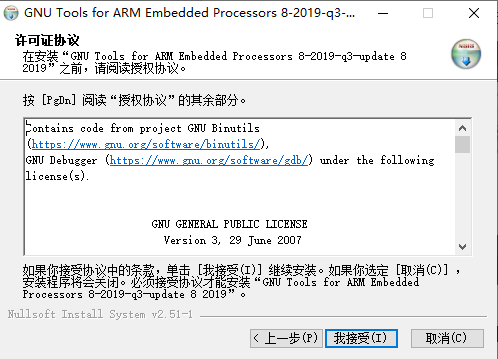

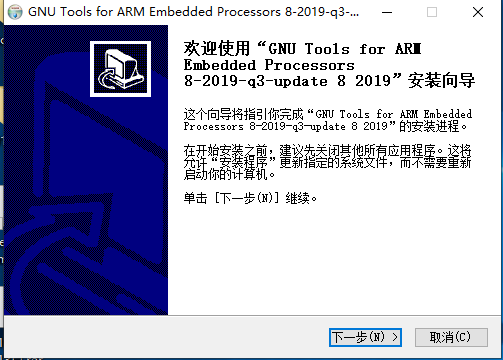

Gcc 交叉编译链，直接安装即可，具体如下：

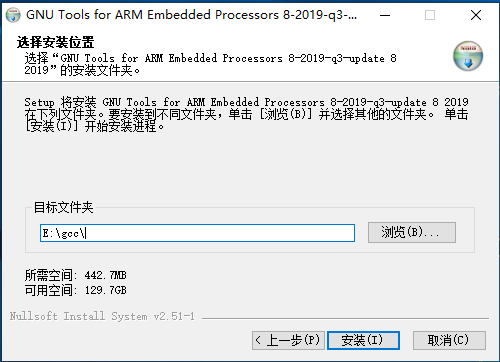

注意：安装目录不能有空格、中文、特殊字符
注：如果用于选择在 linux 环境下进行编译，则需要对应的安装 linux 环境下的 gcc 交叉编译工具：gcc-armnone-eabi-9-2019-q4-major-x86_64-linux.tar.
#### 2.1.2 Cygwin 安装
1) 点击：setup-x86.exe

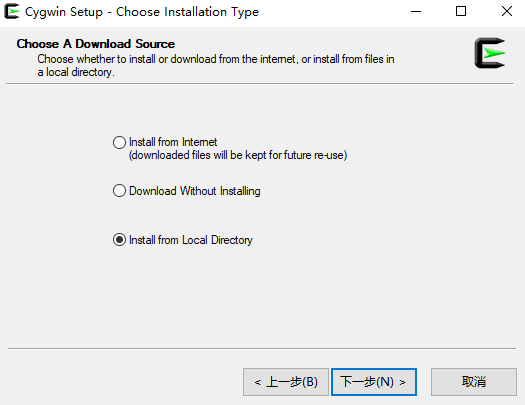

2) 选择本地安装：

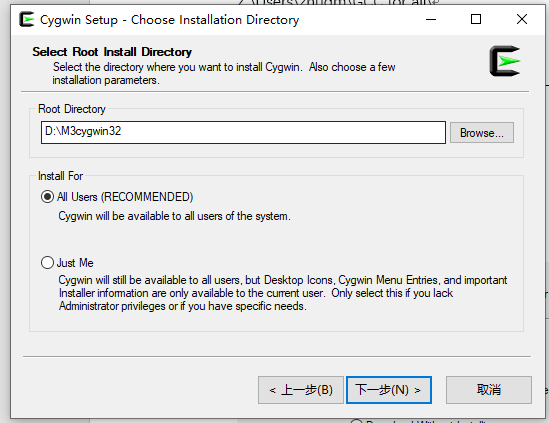

3) 选择安装路径：
对于 ARM 编译链安装时，安装文件夹名字最好重新命令一下，例如 GCC，路径名中不要带空格，避免出
现异常。

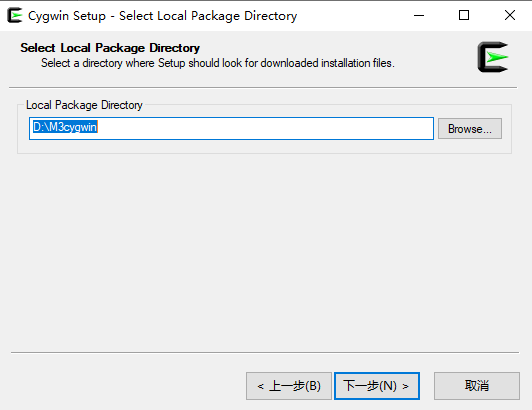

选择安装包路径，即 M3cygwin.7z 解压后存放的路径

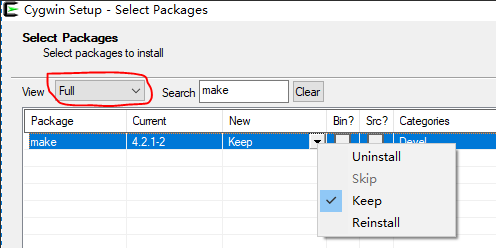

安装时，在 search 中搜索 make 和 busybox，将 skip 修改成 install，选择最新版本安装即可（注意红圈
中的选项，选择 full 或者 not installed 再搜索 make 和 busybox）
4) 一直点击下一步即可完成安装
### 2.2 makefile 架构
芯翼 SDK 遵循模块化编译原则，总体可分为基础功能模块和用户配置模块两类。
➢ 基础功能模块为芯翼 SDK 最基础的业务，其中部分核心代码集成于基础库 libbasic.a 中，为保证系统
能够正常运行，基础模块必不可少且 libbasic.a 必须参与链接。
➢ 用户可配置模块通过动态库的形式外发（路径：xinyiNBSoc_M3\Makefile\library），可按用户实际需
求自行选择是否链接。
#### 2.2.1 基础功能模块
如图所示，基础功能模块可分为 Cortex-M3 架构，LiteOs 操作系统，芯片底层驱动，TCPIP 协议，
以及芯翼基本业务模块(AT 业务框架)。这些模块作为芯翼系统基础功能，编译时必须被包含，以保证系统
能够正常运行。
#### 2.2.2 用户可配置模块概述

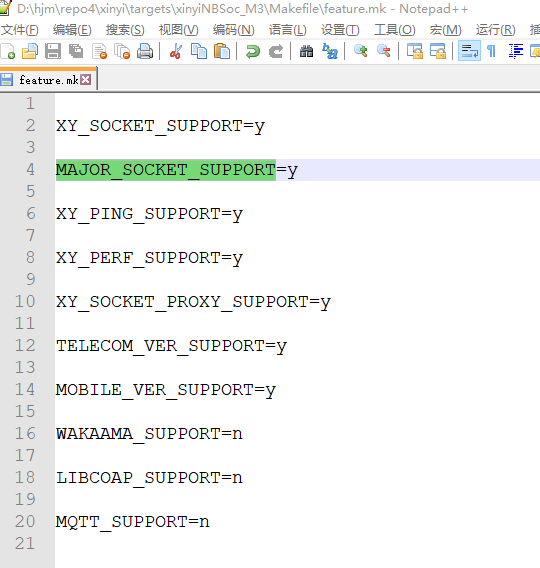

如下图所示，用户可配置模块可以按照用户实际需求灵活的开关(y/n)。
路径：targets\xinyiNBSoc_M3\Makefile\feature.mk。
**XY socket 模块**
配置选项：XY_SOCKET_SUPPORT
芯翼芯片自研的 socket 命令的实现代码，例如 AT+XSOPEN、AT+XSSEND、AT+XSREAD、
AT+XSCLOSE 等命令
**Major socket 模块**
配置选项：MAJOR_SOCKET_SUPPORT
BC95 socket 命令的实现代码，例如 AT+NSOCR、AT+NSOST、AT+NSOSTF、AT+XSCLOSE 等命令
**芯翼 socket 代理模块**
配置选项：XY_SOCKET_PROXY_SUPPORT
芯翼芯片 DSP 核使用 socket 时，调用 api 接口的实现代码，目前未对外开发
**PING 模块**
配置选项：XY_PING_SUPPORT
AT+NPING 命令的实现代码
**PERF 模块**
配置选项：XY_PERF_SUPPORT
AT+XYPERF 命令的实现代码
**电信模块**
配置选项：TELECOM_VER_SUPPORT
实现电信 DM 功能以及对电信云的网络数据交互处理
**移动模块**
配置选项：MOBILE_VER_SUPPORT
实现移动 DM 功能以及移动云的网络数据交互处理；
#### 2.2.3 模块 Makefile 架构详解

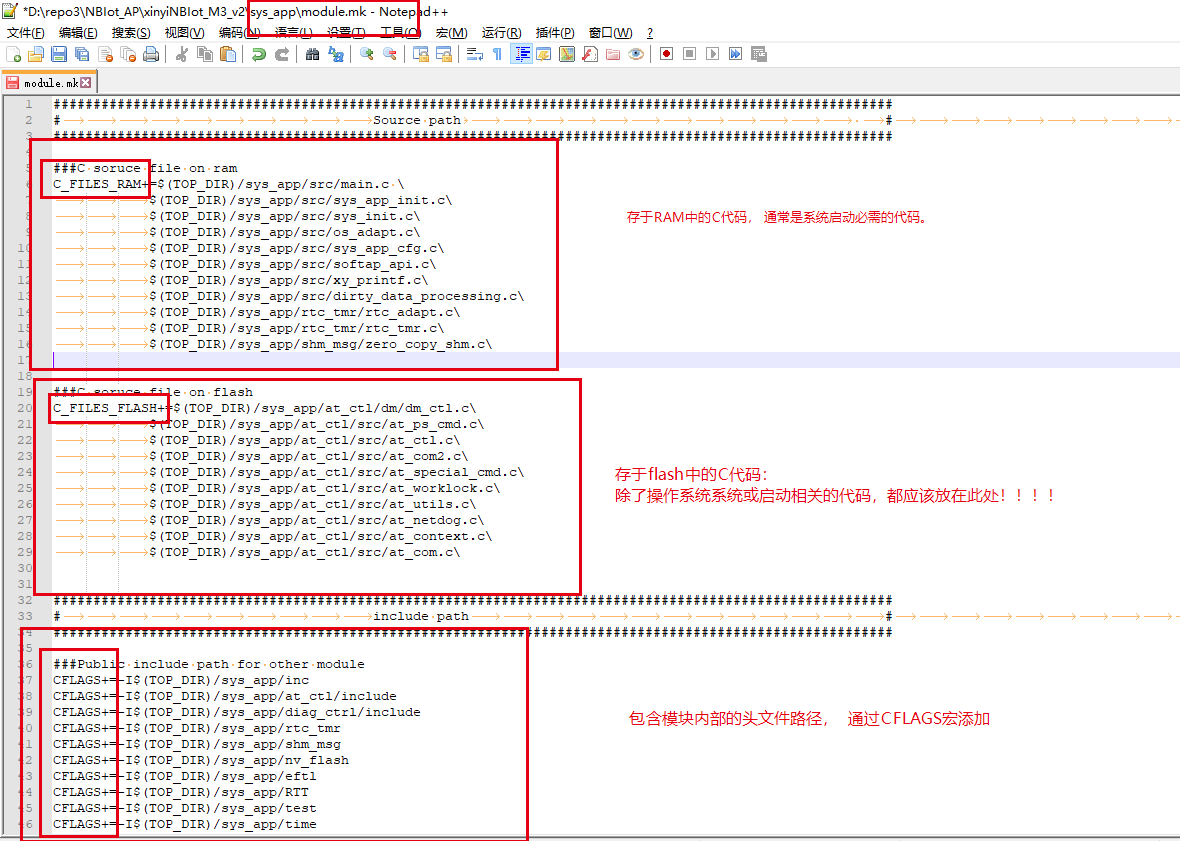

以系统软件模块（sys_app/module.mk）为例，每个模块的文件夹下都存有子 makefile： （module.mk 文件），模块内的源码及头文件都存放在 module.mk 中。
源码文件添加
源码以 C_FILES_RAM、C_FILES_FLASH、ASM_FILES_RAM 三个宏分类。用以区分代码的类型
（C 或者汇编）以及代码存放位置（RAM 或者 FLASH），具体说明如下：
⚫ C_FILES_RAM：存放在 RAM 的 C 文件
⚫ C_FILES_FLASH：存放在 FLASH 上的 C 文件
⚫ ASM_FILES_RAM：存放在 RAM 上的汇编文件
头文件路径添加
头文件通过宏 CFLAGS 添加，其中存放各自模块内部的头文件路径。
以 sys_app 目录下芯翼基本业务模块为例，参见下图：
### 2.3 Makefile 配置文件说明
#### 2.3.1 批处理文件 build.bat 配置
根据 Gcc 交叉编译链工具和 Cygwin 工具安装路径，配置可执行文件路径。
以章节 2.1 中安装路径为例，配置如下：
SET CYGWIN_ROOT=D:\M3cygwin32\bin\
SET GCC_GNU_ROOT=E:\gcc\bin\
#### 2.3.2 模块化编译开关文件 feature.mk

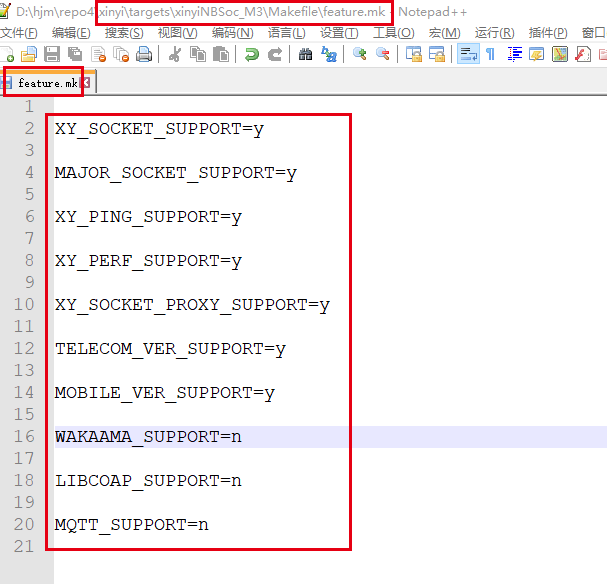

如图所示，此文件为模块化编译的控制单元，内部存放着所有可配置模块的宏开关。通过开遍宏值为
（y/n）可以选择该模块是否参与编译。
➢参与编译——>置宏值 y ➢不参与编译——>置宏值 n
### 2.3.3 Makefile 文件
（1）Make 编译核心语法
（2）指定参与 GCC 编译链接的源文件：

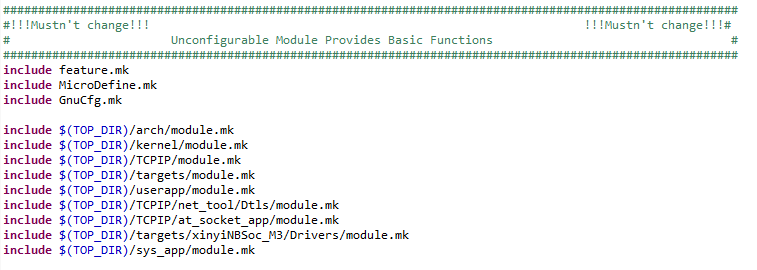

子模块 makefile 整合以及宏编译控制
C_FILES_RAM，C_FILES_FLASH, ASM_FILES_RAM 的整合
DEBUG 选项，用于临时将代码从 flash 中移动到 ram 中，便于断点调试。
前两个部分用户与模块化编译相关，通常不用改动！
第三部分与用户代码在线调试关联最紧密。参见章节 2.5。
#### 2.3.4 GCC 编译链接选项配置文件 GnuCfg.mk
根据实际需求配置 GCC 编译链接选项，具体包括 Gcc 交叉编译链工具选择、Lib 库、编译/汇编/链接
选项。原则上不准修改！
#### 2.3.5 编译宏配置文件 MicroDefine.mk
配置 GCC 编译时使用的宏定义，当前已配置内容包括：
堆空间大小：-D__HEAP_SIZE=0x18C00
中断栈空间大小：-D__STACK_SIZE=0x400
原则上不准修改，若需要，与研发联系！
#### 2.3.6 链接脚本 liteos.ld
指定 GCC 链接时的链接方式，主要包含以下两个内容：
内存区域划分
具体包括 Ram 中代码段、数据段的起始地址和长度、Flash 中代码段的起始地址和长度
目标文件中代码段、数据段、Bss 段的内存位置
后续根据实际内存区域划分修改以下配置即可：
MEMORY
{
ROM (rx) : ORIGIN = 0x20028000, LENGTH = 0x1A000/* 96K 代码段*/
RAM (rw) : ORIGIN = 0x20000000, LENGTH = 0x28000/* 168K 数据段，bss、heap，stack*/
FLASH (rx) : ORIGIN = 0x27145000, LENGTH = 0x63000/* 312K 代码段*/
}
仅允许调整红色标记的三个值，且需要始终保持总 RAM 大小不变。
### 2.4 执行编译
运行 build.bat，执行 make all 即可编译
tips：执行 make all 2>&1 | tee build.log，可以将编译 log 自动导入 build.log 文件
完成后，将 targets\xinyiNBSoc_M3\Makefile\xinyiNBSoc_M3 目录下生成的 ram.bin、flash.bin，拷
贝到烧录工具相关的多 bin 合一路径下即可，按照烧录工具指导进行烧录即可。
### 2.5 动态调整代码存储区域——FLASH 或 RAM
由于存储于 Flash 上的代码在 Jlink 在线调试时，无法设置断点调试。若用户在 debug 时需要断点调
试，必须先保证代码存储于 RAM 上。芯翼 Makefile 系统提供动态调整代码位置的功能，可以便捷的将代
码从 RAM 上移动至 FLASH 中。操作如下：
将待移动.C 文件统一的添加至 targets\xinyiNBSoc_M3\Makefile\makefile 中的 C_DEBUG_ON_RAM
变量下，文件之间用反斜杠隔开，即可实现代码从 FLASH 到 RAM 的迁移！！！
注：调试完成后，清空 C_DEBUG_ON_RAM 中的内容，代码将自动回归到 flash 中。
## 3 eclipse 工程使用
### 3.1 Eclipse 环境配置
#### 3.1.1 eclipse 安装

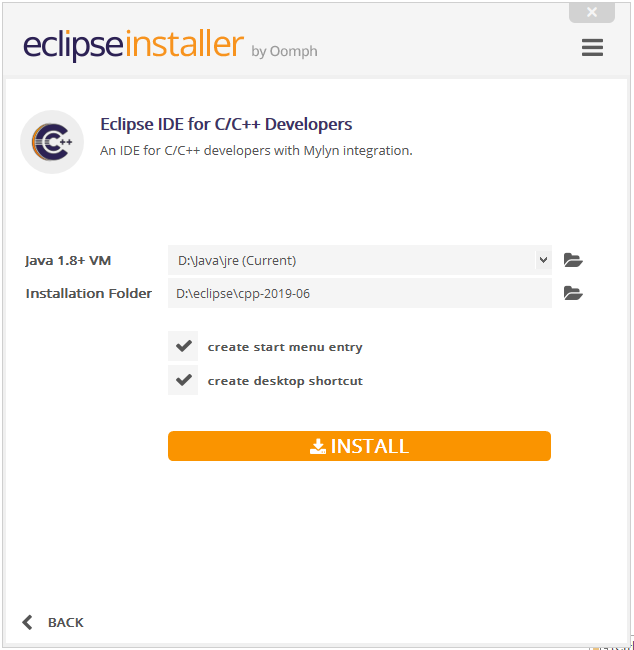

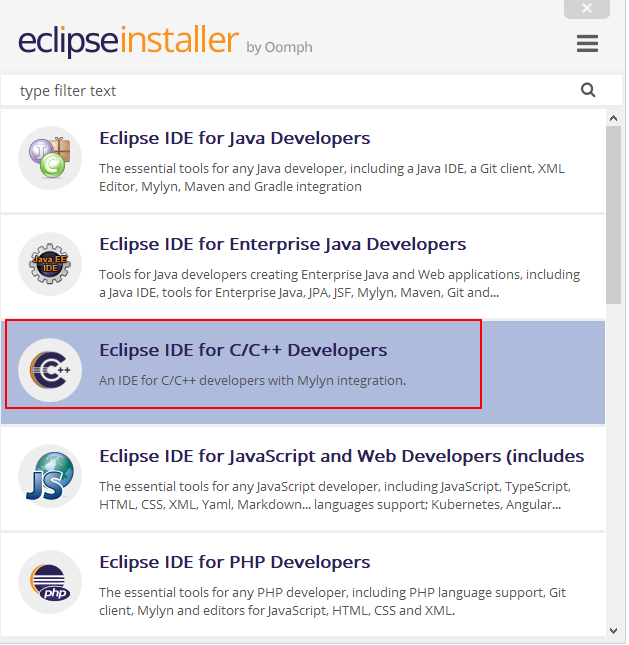

双击 eclipse-inst-win64.exe，选择 Eclipse IDE for C/C++ Developers 选项。（安装过程中可能会出
现依赖包下载失败的情况，请删除安装目录重试几次）
安装软件会自动识别 Java 安装目录，这里仅需要指定 Eclipse 的安装目录即可。

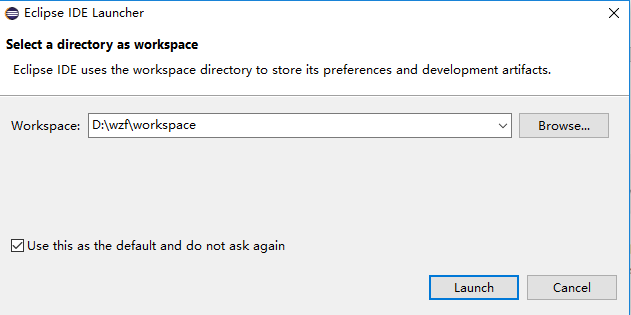

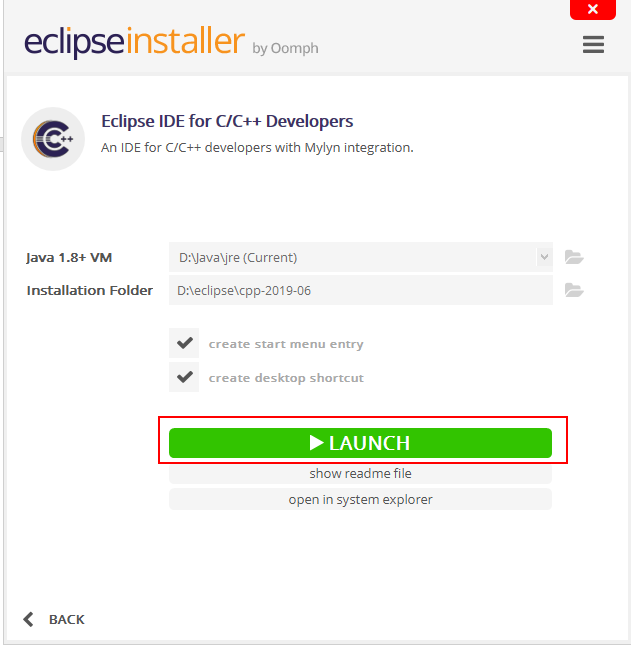

安装完成后，直接点击 LAUNCH，启动 Eclipse，创建工作空间。
#### 3.1.2 Eclipse MCU 插件安装

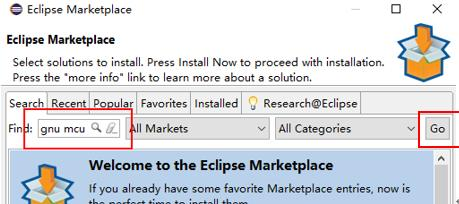

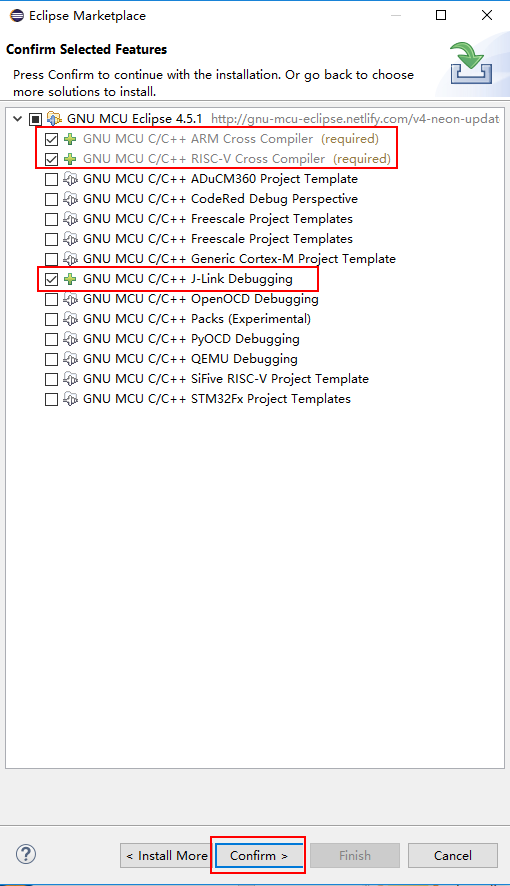

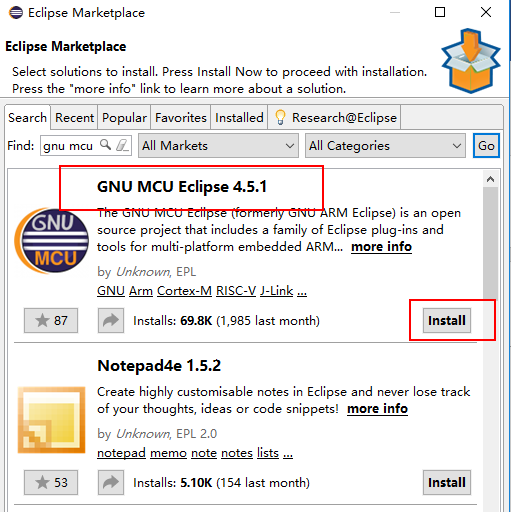

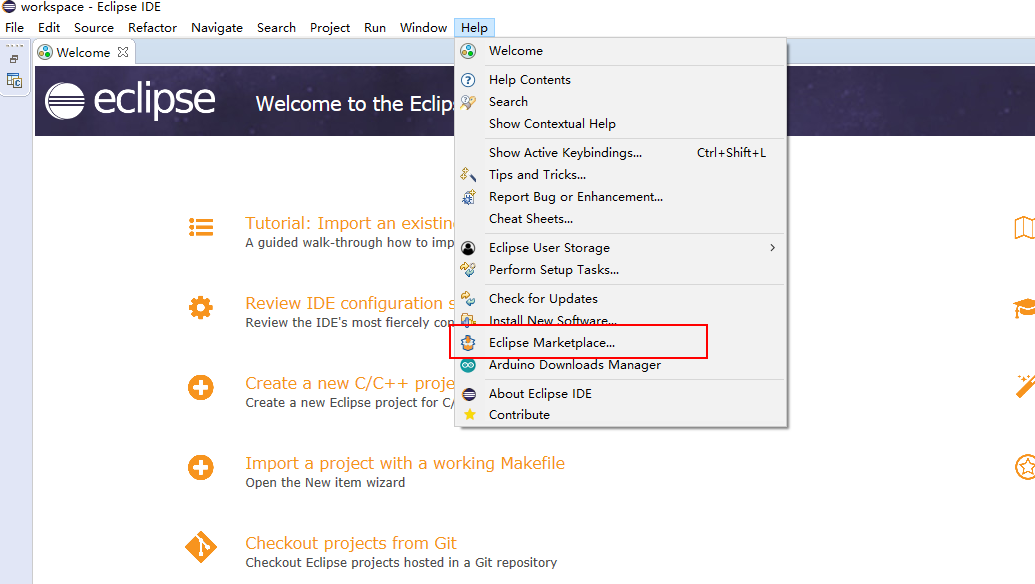

在 Help->Eclipse Marketplace 中搜索 gnu mcu，安装 GNU MCU Eclipse 4.5.1。

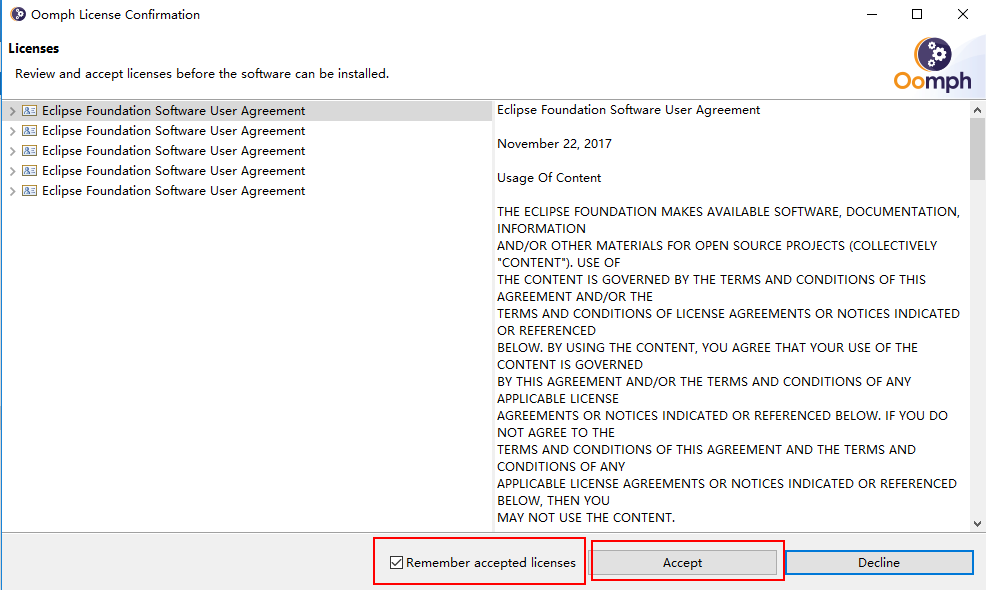

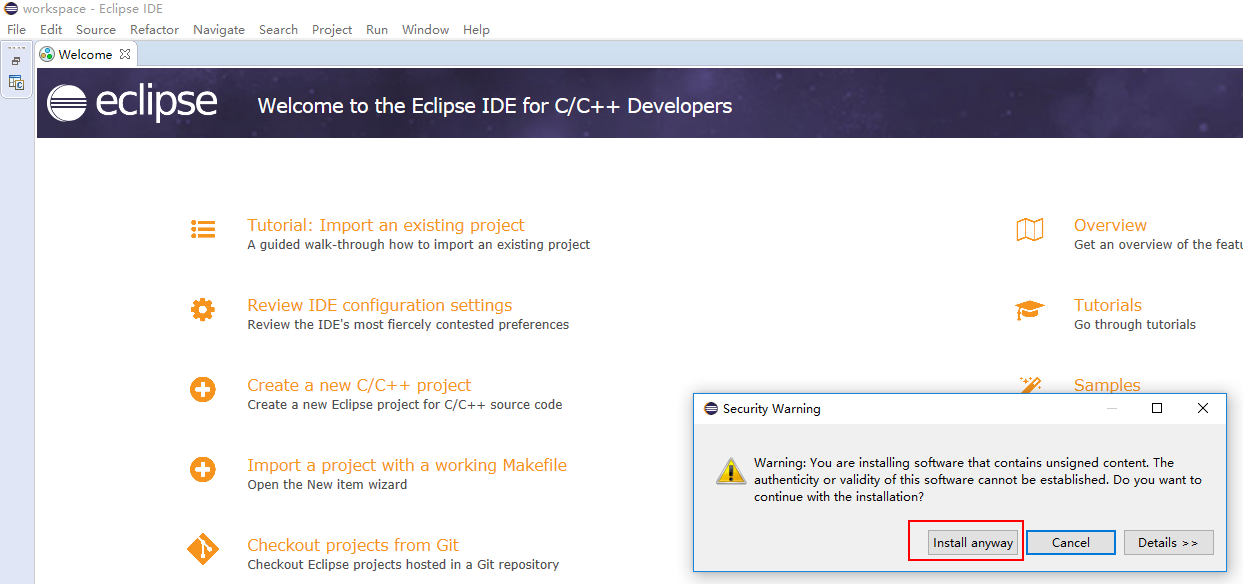

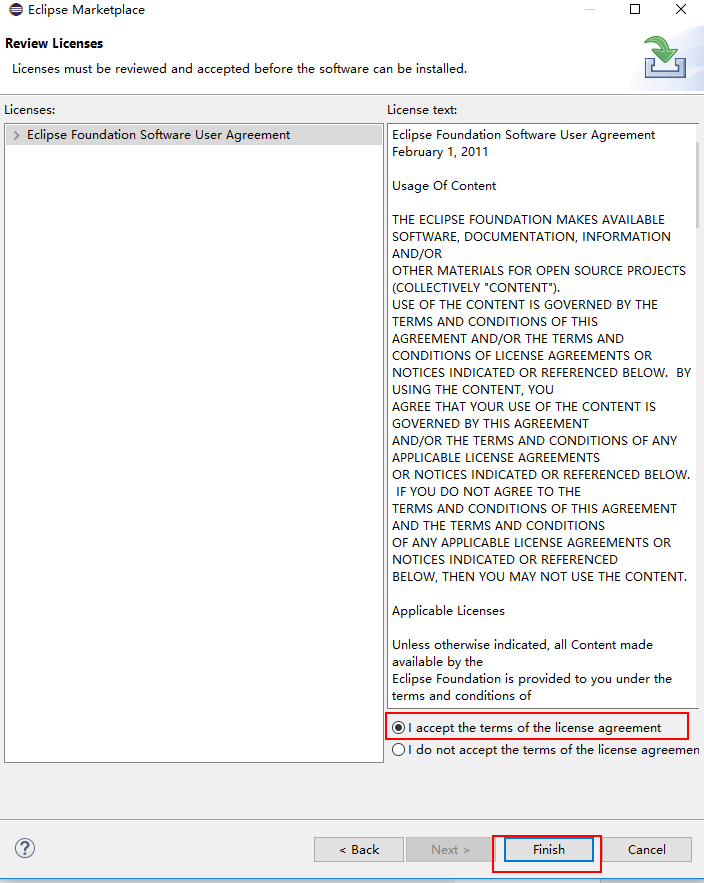

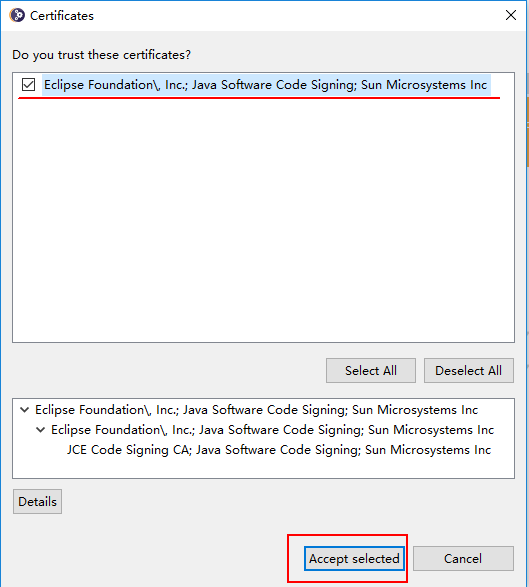

在安装过程中，若出现以下界面，选择 install anyway 即可。

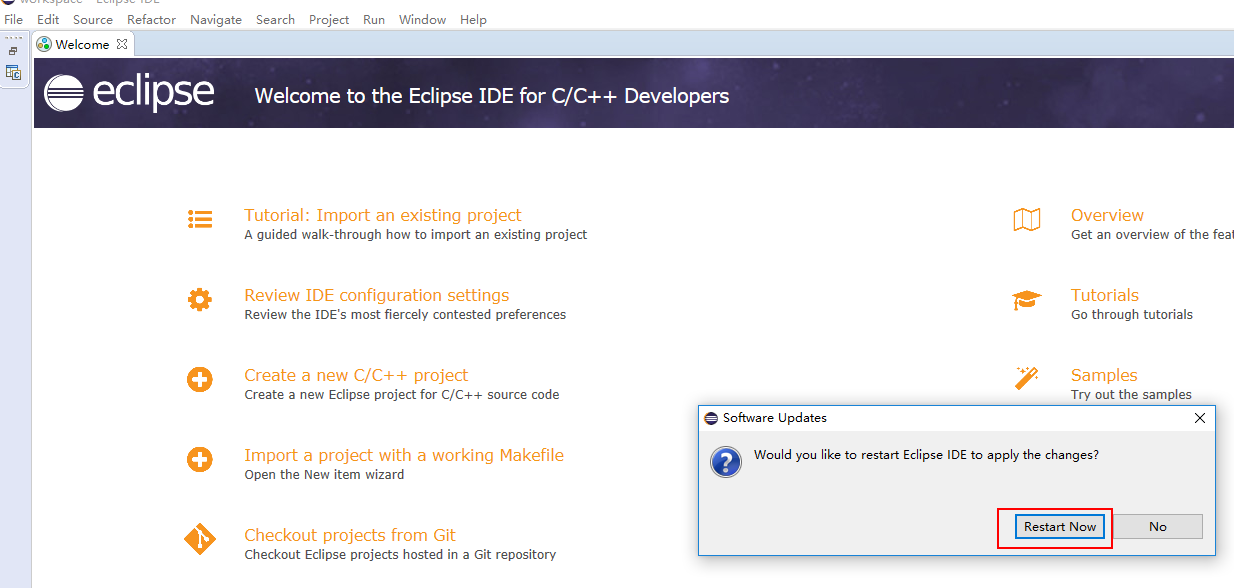

安装结束后，会出现以下界面，选择 restart now，重启 Eclipse，即可完成插件安装。
### 3.2 Project 工程使用指导
#### 3.2.1 project 工程创建

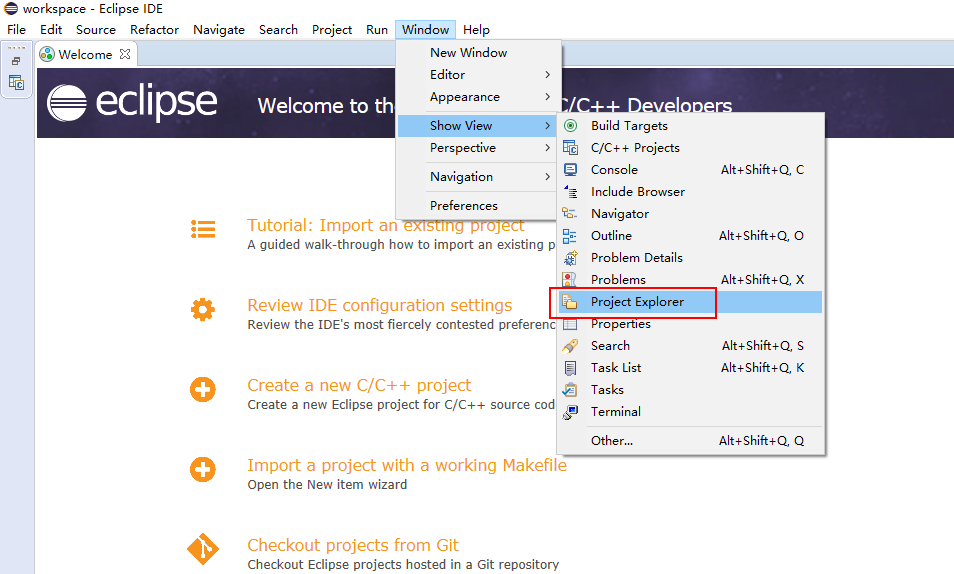

显示 project 工程视图列表

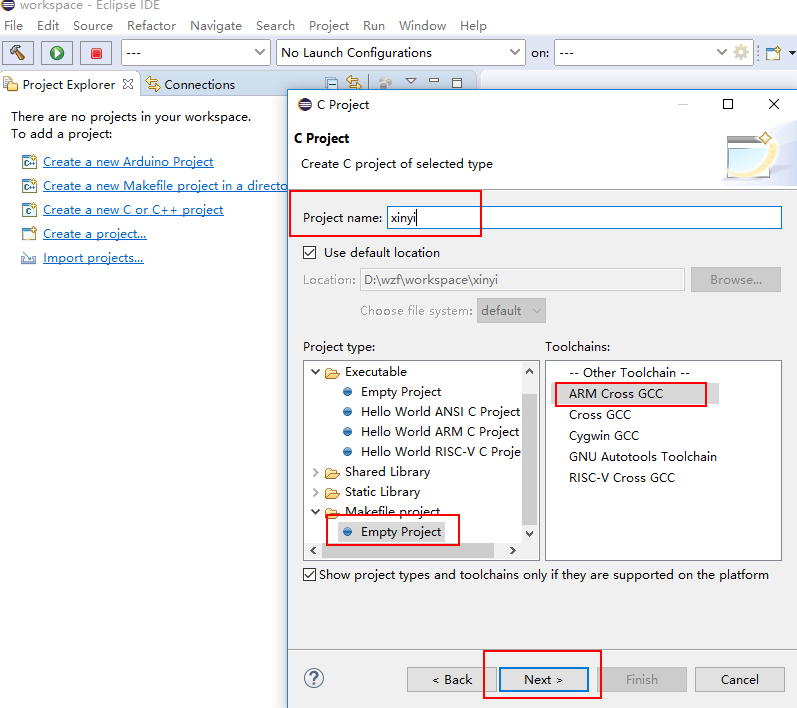

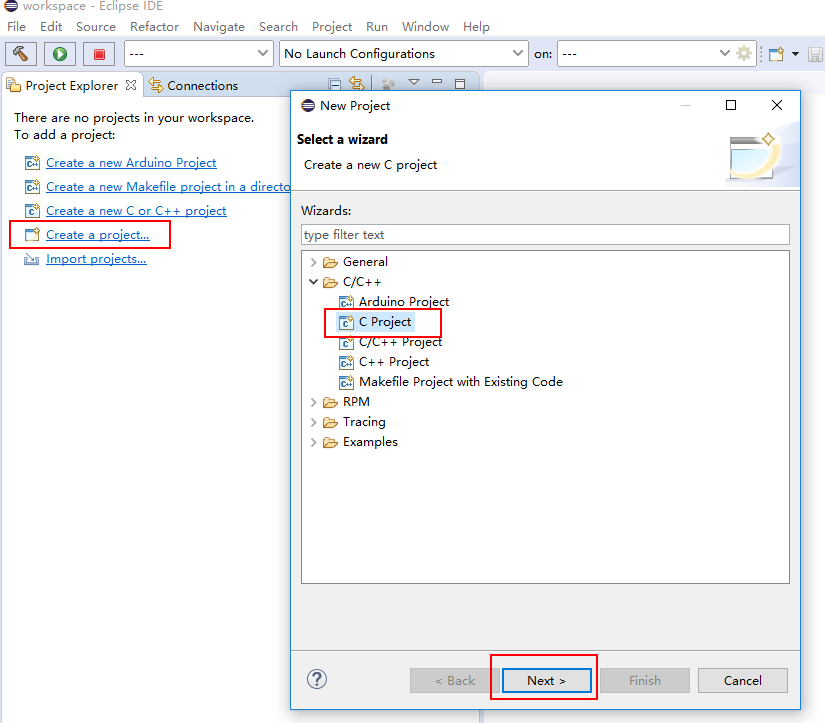

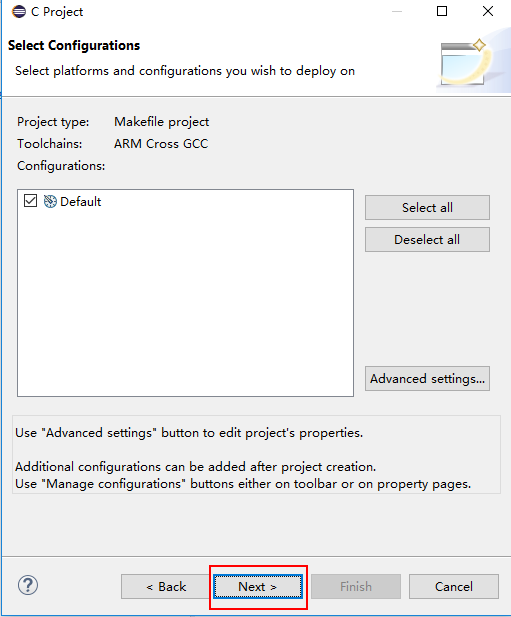

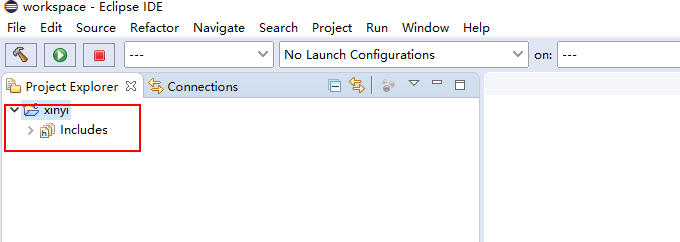

创建一个空的 Project 工程

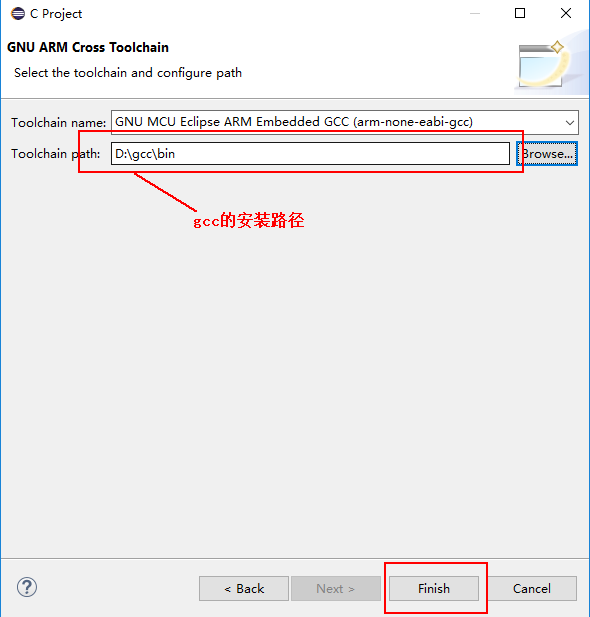

选择 gcc 编译工具，工具路径就是前面 gcc-arm-none-eabi-8-2019-q3-update-win32-sha2 安装目录
下 bin 文件夹路径。

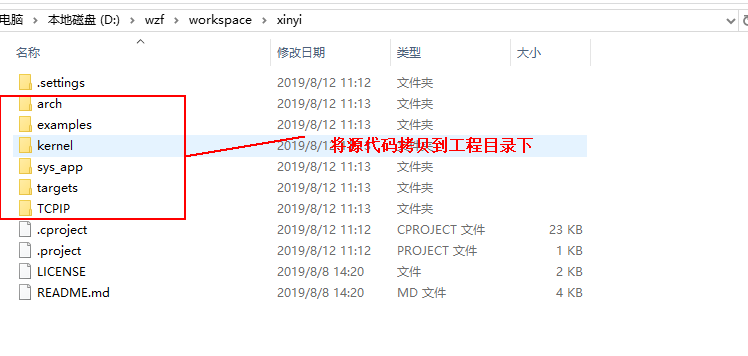

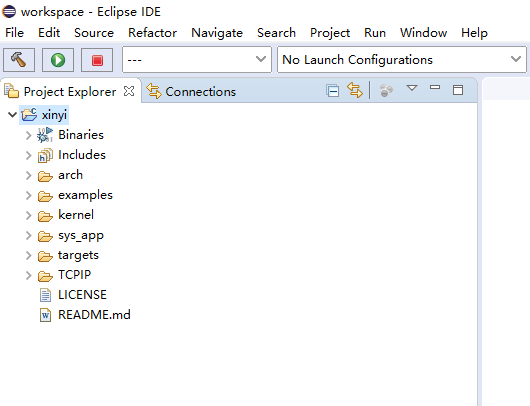

空 Project 工程创建完成后，将源码拷贝到空 project 工程目录后，refresh 更新即可生成完整的
Project 工程。
#### 3.2.2 编译环境配置

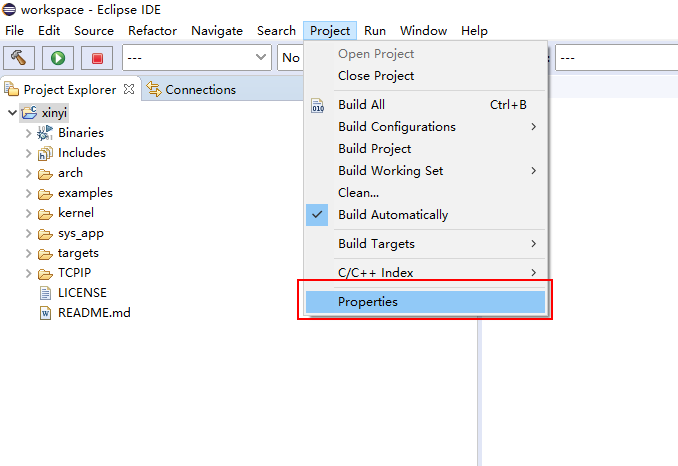

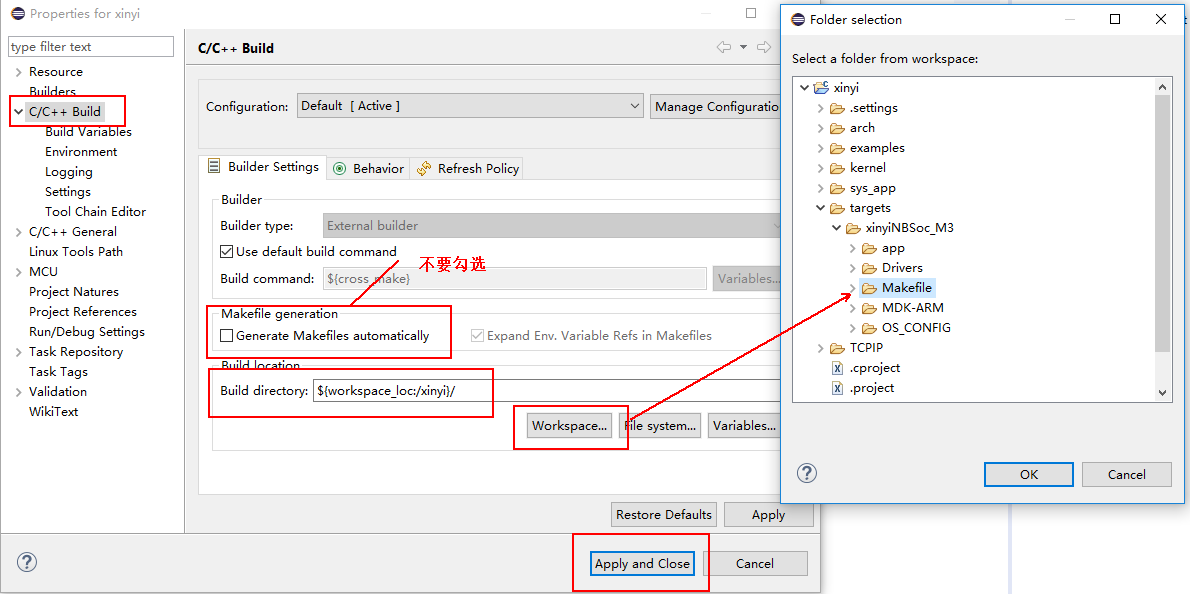

指定 Makefile 位置

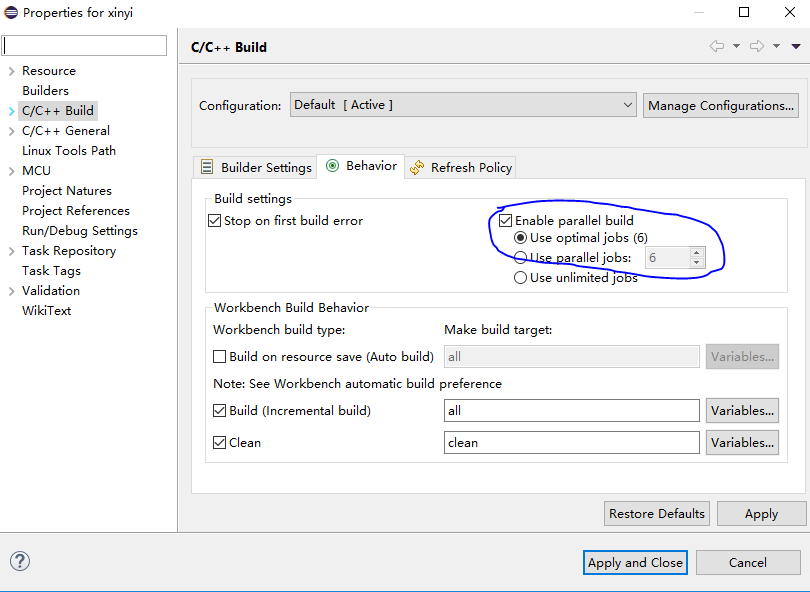

上图蓝色部分目的是开启多个并行 jobs，以最大化电脑性能，提供编译速度。

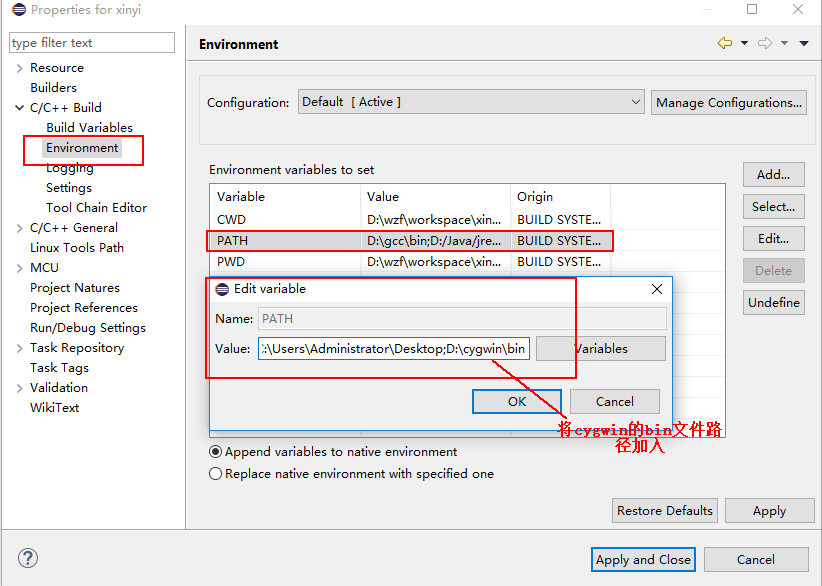

检查系统环境变量 PATH 中是否存在 setup-x86.exe 安装 cygwin 目录下 bin 文件夹路径，如果不存
在，则添加：

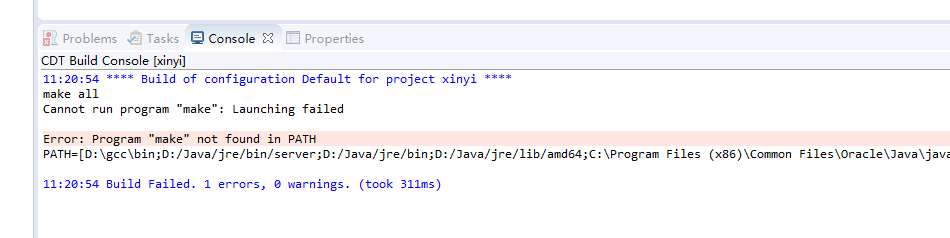

否则在编译时，会出现如下错误：

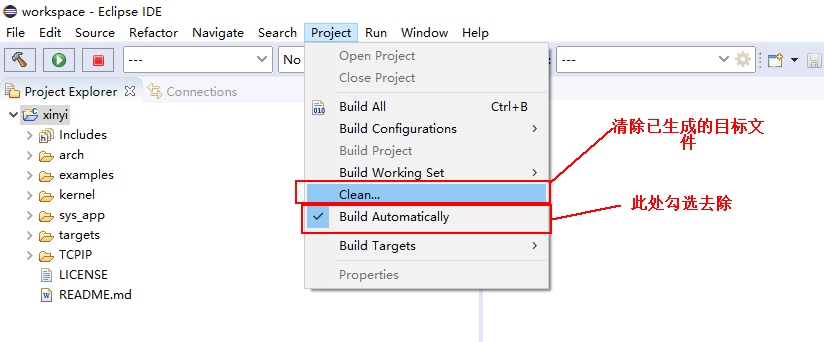

在首次编译之前，去除 project 中 Build Automatically 选项的勾选。
点击 clean 选项，清除 Project 中残留的目标文件

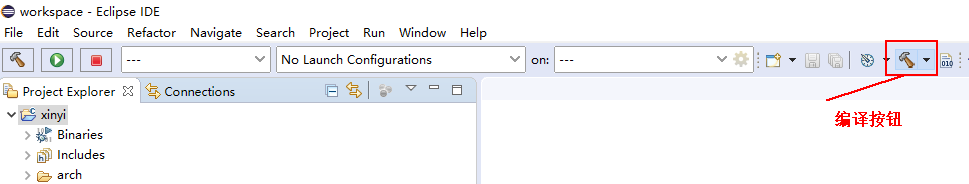

点击小锤头按钮，执行 GCC 编译。
#### 3.2.3 BIN 文件搬移
完成后，将 NBIoT_AP\xinyiNBIot_M3_v2\targets\xinyiNBSoc_M3\Makefile\xinyiNBSoc_M3 目录下
生成的 ram.bin/flash.bin，拷贝到烧录工具相关的多 bin 合一路径下即可，按照烧录工具指导进行烧录即
可
