AM21E硬件综述
## 1 AM21E简介
AM21E_V4模块是一款基于RDA 平台的小封装工业级 NB-IoT /GNSS 无线通信模块，支持蓝牙通信，支持 Cat NB1 通信，支持GNSS定位。内置中移动 2*2mm eSIM，支持AT指令切换外置SIM卡
|子型号|AM21EV3|AM21EV4|
|-|-|-|
|GNSS功能|不支持|支持|
## 2 规格参数
- 工作电压：3.4 – 4.2 V (推荐 3.8V )
- NB功耗 :待机模式：<2mA(@DRX =1.28s)
- eDRX 模式电流：<1mA(@eDRX =40.96s, PTW=10.24s)
- PSM 模式电流：<4.5uA
- GNSS:默认BDS/GPS 双模连续运行：~23mA@3.3V 待机：8uA（@3.3V）
- 尺寸 ：23 mm *14 mm *2mm
- 封装 ：LCC 封装，36引脚

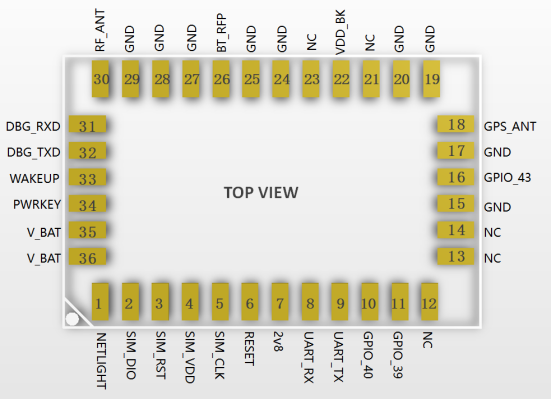

## 3 接口资源
|管脚名称|管脚|I/O|功能描述|直流特性|备注|
|-|-|-|-|-|-|
|电源接口|
|V_BAT|35,36|PI|模块主电源输入|Vmax=4.2V|-|
|v_io|7|po|电源输出|Vnorm=2.8v，Imax=50mA|仅用于电平转换与io供电，不使用则悬空|
|VDD_BK|22|PI|AM21EV4 电源输入|-| GNSS备份电源的输入，1.4~3.6v|
|GND|15.17.19.20.27.28.29|-|-|-|请保证所有GND引脚都接地|
|接口控制|-|-|-|-|-|
|RESET|6|DI|模块复位输入|p3|低电平触发有效，可控制模块复位|
|PWRKEY|34|DI|模块开关机控制|p3|低电平有效，可控制模块开机|
|WAKEUP|33|DI|PSM唤醒输入脚|p3|高电平保1s可唤醒
|NETLIGHT|1|DO|网络指示灯控制|p2|模块上电常亮，往网后闪烁|
|UART接口||-|-|-|-|
|UART_TXD|9|DO|数据发送|p2|用于数据传输|
|UART_RXD|8|DI|数据接收|p2|用于数据接收|
|DBG_UART 接口|-|-|-|-|-|
|DBG_UART_RXD|31|DI|数据接收|p2|用于调试下载不使用则悬空|
|DBG_UART_TXD|32|DO|数据发送|p2|用于调试下载不使用则悬空|
|射频接口|-|-|-|-|-|
|RF_ANT|18|-|NB天线接口|-|用于接NB天线,走线控制 50 欧姆|
|GSP_ANT|30|-|AM21EV4 GNSS天线接口|-|用于接GNSS天线,走线控制 50 欧姆|
|BT_ANT|30|-|BT天线接口|-|用于接BT天线,走线控制 50 欧姆|
|SIM卡接口|-|-|-|-|-|
|SIM_DIO|2|DIO|SIM卡数据|p1|-|
|SIM_RST|3|DO| SIM卡复位|p1|-|
|SIM_VDD|4|PO|SIM卡电源|p1|IOmax =50mA,自适应1.8V,3.0V|
|SIM_CLK|5|DO|SIM卡时钟|p1|-|
|GPIO接口|-|-|-|-|-|
|**GPIO_39,40,43**|10,11,16|DI/O|通用输入输出|p2|用于open|
## 4 OPEN 资源

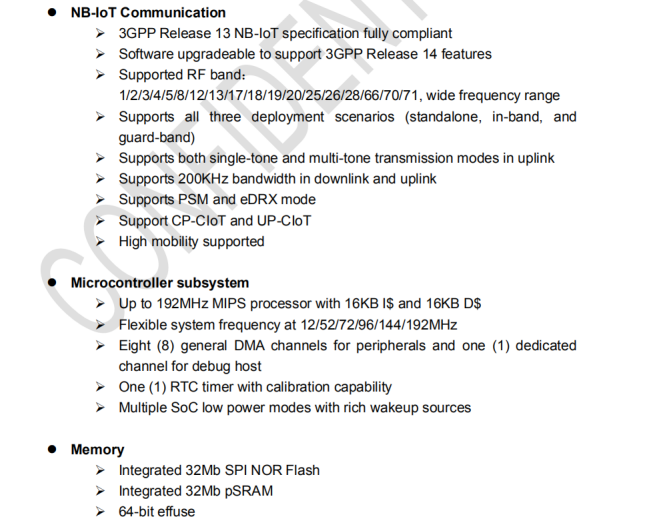

### 4.1 基带芯片参数

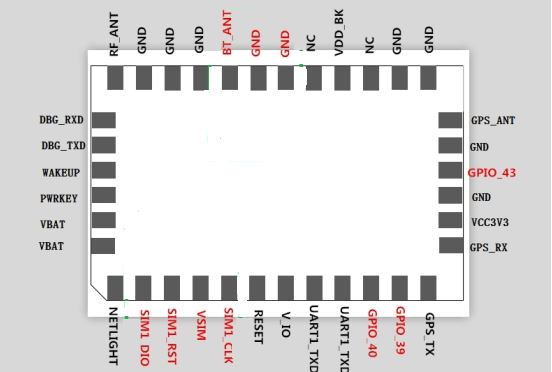

### 4.2 Open 接口资源
|GPIO|IIC|SPI|UART|
|-|-|-|-|
|4路 GPIO 39,GPIO 40,GPIO 43和NETLIGHT;|支持GPIO软件模拟|支持GPIO软件模拟|1路“UART1_TXD ,UART1 _RXD|
### 4.3 模组封装
[模组封装](http://101.200.35.208:8034/AM21EV4/Package/20200420-AM21E模组封装.zip)
