USIM 接口
## 1. USIM 接口 ##

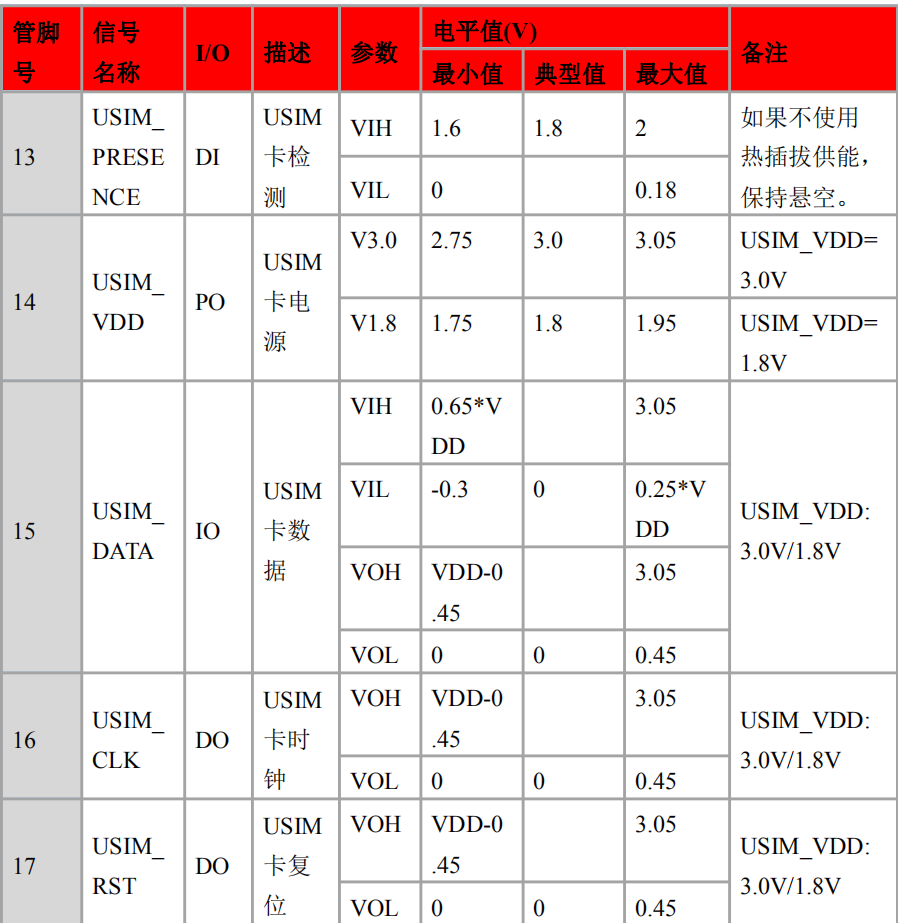

模块提供一个兼容 ISO 7816-3 标准的 USIM 卡接口，USIM 卡电源由 模块内部电源管理器提供，支持 1.8V/3.0V 的电压
## 2. 参考设计 ##

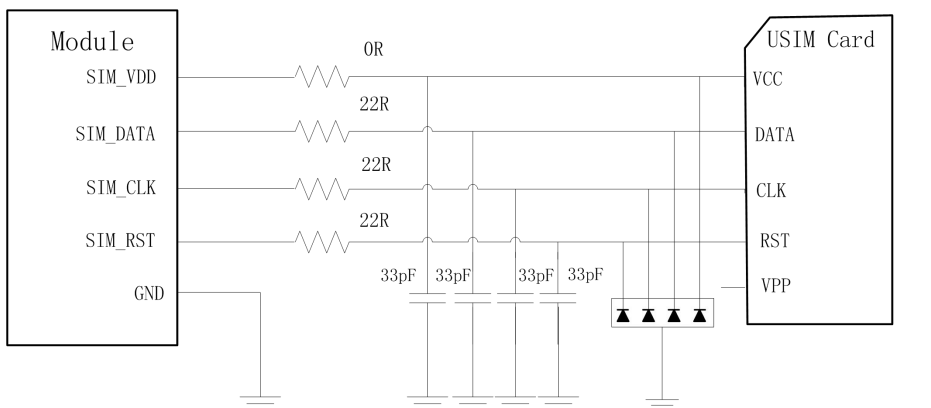

USIM 卡参考电路 CLM920 RC3 模块不自带 USIM 卡槽，用户使用时需在自己的接口板上设计 USIM 卡槽。USIM 卡接口参考电路如下：
## 建议： ##
- USIM 接口线上建议选择 ONSEMI 公司的 SMF15C 器来做 ESD 防护，外围电路器 件应该靠近卡座放置，SIM 卡座靠近模块布局。
- USIM 卡电路容易受到射频干扰引起不识卡或掉卡，因此卡槽应尽量放置在远离天 线射频辐射的地方，卡走线尽量远离射频，电源和高速信号线。
- USIM_DATA 内部没有上拉电阻，需要外部 47K 电阻上拉到 VDD_EXT。
- USIM_PRESENCE 为 USIM 卡插入或未插入检测脚，默认时为高电平，热插拔应用 时可通过此 PIN 脚检测 SIM 卡状态。
- USIM 接口为避免瞬间电压过载，需在信号线通路上各串联一个 22R 的电阻。
- USIM 卡座的地和模块的地要保持良好的连通性。
## 3. 热插拔设计
模块支持 USIM 卡热插拔功能。USIM_PRESENCE 管脚作为一个输 入检测脚来判断 USIM 卡插入与否。USIM_PRESENCE 管脚默认为上拉高电平。可以 通过 AT+HOSCFG 来打开或者关闭热插拔功能，此功能默认关闭。
|NO|AT指令|USIM_PRESENCE 状态|功能描述|
|-|-|-|-|-|
|1|AT+HOSCFG=1,1|高 |SIM 卡插入，检测脚为高|
|2|AT+HOSCFG=1,0|低 |SIM 卡插入，检测脚为低|

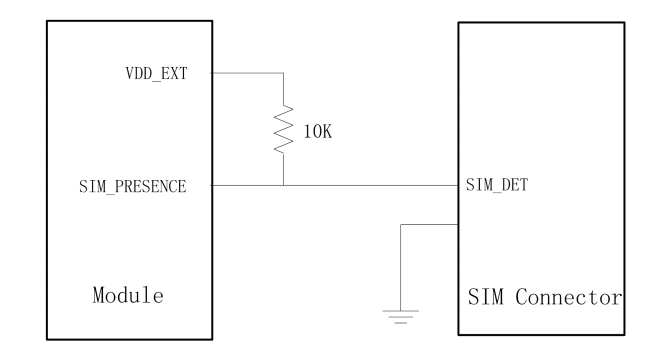

## 4.USIM 卡热插拔检测
- 建议在模块测的 USIM_PRESENCE 管脚旁增加一个二极管保护。
- 使用常闭式 SIM 卡座或常开式 SIM 卡座时，可通过 AT 命令设置检测功能。如设置 AT+HOSCFG=1,1 SIM 卡在位时状态为高，设置 AT+HOSCFG=1,0 SIM 卡在位时状 态为低，设置AT+HOSCFG=0,0 SIM 卡热插拔功能关闭。
- 指令设置完成后需重启模块。
