射频设计
## 1. 射频参考电路

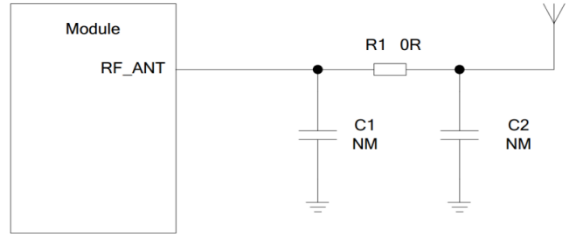

对于天线接口的外围电路设计，为了能够更好地调节射频性能，建议预留匹配电路。天线连接参考电路如下图所示。其中 C1，C2 缺省不贴，只贴 0 欧姆 R1 电阻。
AM22E 提供了一个 RF 焊盘接口供连接外部天线。从该焊盘到天线连接器间射频走线的特性阻抗要控制 在 50 欧姆左右，且走线尽可能短。为了获得更好的射频性能，RF 接口两侧各有两个接地焊盘。
为了最小化 RF 走线或者 RF 线缆上的损耗，必须谨慎设计。建议插入损耗必须满足以下条件：
824~960MHz < 0.5dB
1710~1880MHz < 1dB
AM22EV2 只支持 Band 8，因此在设计中仅考虑Band 8 频率范围 824~960MHz 即可

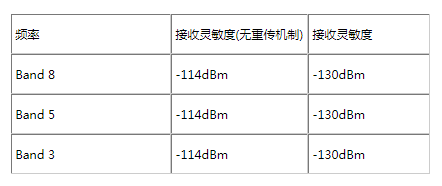

## 2.RF 接收灵敏度

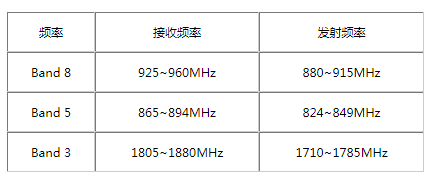

## 3.工作频率
## 4.天线要求

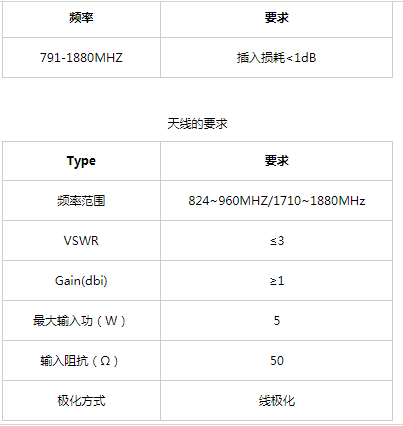

下表为 NB-IOT 天线的要求：
**天线电缆的要求**
## 5.推荐 RF 焊接方式
如果连接外置天线的射频连接器是通过焊接方式与模组相连的，请务必注意连接线的剥线方式及焊接方法，尤其是地要焊接充分，请按照正确的焊接方式进行操作，以避免因焊接不良引起线损增大。
