管脚说明

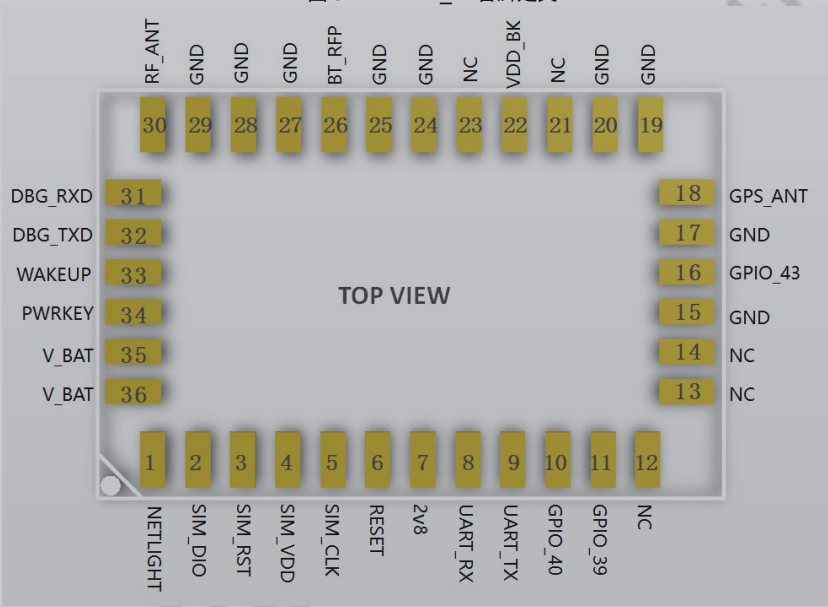

## 1.管脚定义图示
## 2.管脚定义说明
### 2.1参数定义说明
|IO类型说明|说明|
|-|-|-|
|DO|数字输出，COMS逻辑电平
|DI|数字输入，COMS逻辑电平
|PO|电源输出
|PI|电源输入
|AO|模拟输出
|AI|模拟输入
|直流特性说明|
|p2 2.8v数字IO电压类型|VIH min=1.96v，VIL max=0.84V VOH min=2.38v，VOL max=0.42v
|p3 V_RTC 电源域|1.1vVih min=0.68v，Vih max=1.41VVil min=-0.3v，Vil max=0.36V
### 2.2管脚说明
|管脚名称|管脚|I/O|功能描述|直流特性|备注|
|-|-|-|-|-|-|
|电源接口|
|V_BAT|35,36|PI|模块主电源输入|Vmax=4.2V Vmin=3.4V Vnorm=3.8V |-|
|v_io|7|po|电源输出|Vnorm=3v，Imax=80mA|仅用于电平转换与io供电，不使用则悬空|
|VDD_BK|22|PI|电源输入|-|GNSS备份电源的输入，1.4~3.6v|
|GND|15.17.19.20.27.28.29|-|-|-|请保证所有GND引脚都接地|
|接口控制|-|-|-|-|-|
|RESET|6|DI|模块复位输入|p3|低电平触发有效，可控制模块复位|
|PWRKEY|34|DI|模块开关机控制|p3|低电平有效，可控制模块开机|
|WAKEUP|33|DI|PSM唤醒输入脚|p3|高电平保1s可唤醒
|NETLIGHT|1|DO|网络指示灯控制|p2|模块上电常亮，往网后闪烁|
|UART接口||-|-|-|-|
|UART_TXD|9|DO|数据发送|p2|用于数据传输|
|UART_RXD|8|DI|数据接收|p2|用于数据接收|
|DBG_UART 接口|-|-|-|-|-|
|DBG_UART_RXD|31|DI|数据接收|p2|用于调试下载不使用则悬空|
|DBG_UART_TXD|32|DO|数据发送|p2|用于调试下载不使用则悬空|
|射频接口|-|-|-|-|-|
|RF_ANT|18|-|NB天线接口|-|用于接NB天线,走线控制 50 欧姆|
|GSP_ANT|30|-|GNSS天线接口|-|用于接GNSS天线,走线控制 50 欧姆|
|BT_ANT|30|-|BT天线接口|-|用于接BT天线,走线控制 50 欧姆|
|SIM卡接口|-|-|-|-|-|
|SIM_DIO|2|DIO|SIM卡数据|p1|-|
|SIM_RST|3|DO|SIM卡复位|p1|-|
|SIM_VDD|4|PO|SIM卡电源|p1|IOmax =50mA,自适应1.8V,3.0V|
|SIM_CLK|5|DO|SIM卡时钟|p1|-|
|GPIO接口|-|-|-|-|-|
|GPIO_39,40,41|10,11,16|DI/O|通用输入输出|p2|用于open，不使用则悬空|
