控制接口
|管脚号|管脚名|描述|
|-|-|-|-|
|32|RESET_N|模块复位输入，低脉冲有效|
|34|PWRKEY|模块开机控制，高电平有效|
|3|PWRKEY_N|模块开机控制，高电平有效|
## 1.PWRKEY_N
AM400E 模块支持以下开机控制方式：
- 按键控制模块开机
- MCU 控制模块开机（需要增加三极管隔离）
- 高电平控制模块开机

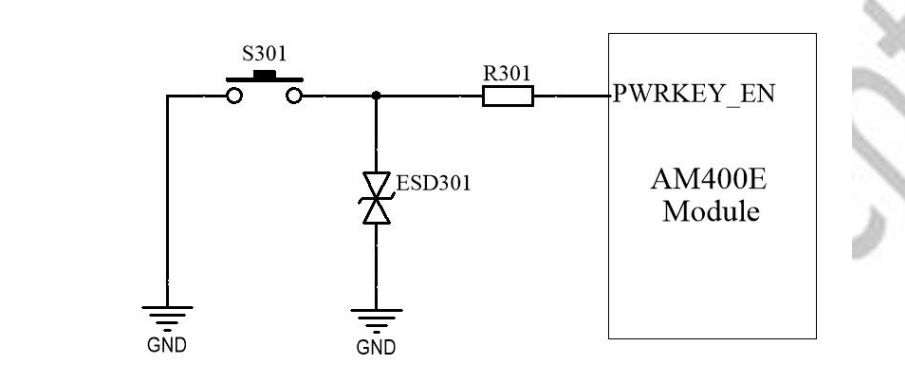

按键控制开机参考电路,如下所示：

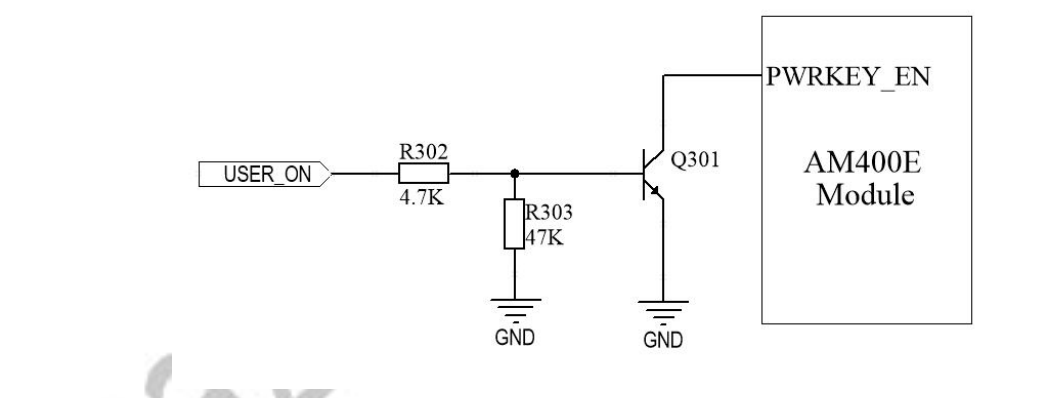

三极管隔离控制开机参考电路，如下所示：
### 1.1 开机流程
VBAT 上电后，PWRKEY_N 管脚输入超过 1s 的低电平脉冲，可触发模块开机，推荐低电平持续时间不大 于2s。PWEKEY_N 管脚内部有 200KΩ上拉电阻，外部串联电阻不能过大，否则造成PWRKEY_N 一直被拉高而无法开机。

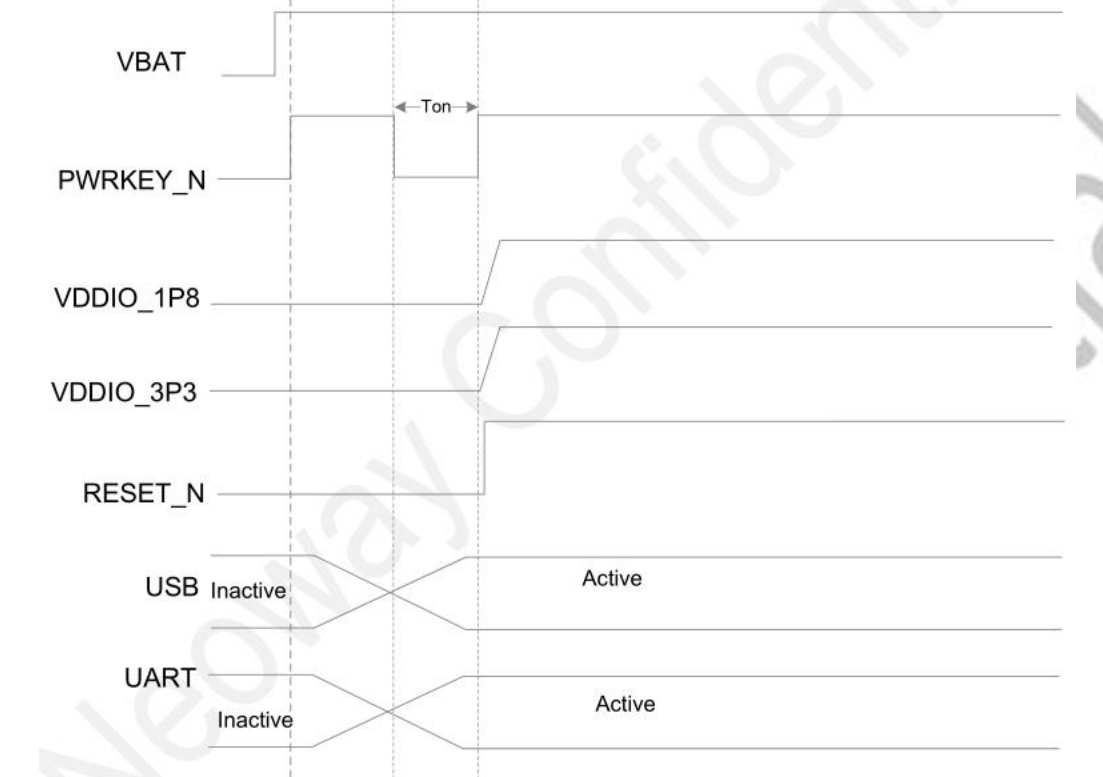

模块在开机后需要初始化，在初始化过程中模块各功能引脚状态不受控，状态可能不确定，请务必在模块 初始化完成后再对模块进行相关操作，模块开机流程见下图：
### 1.2 关机流程
可通过两种方法实现模块关机：硬关机和软关机。

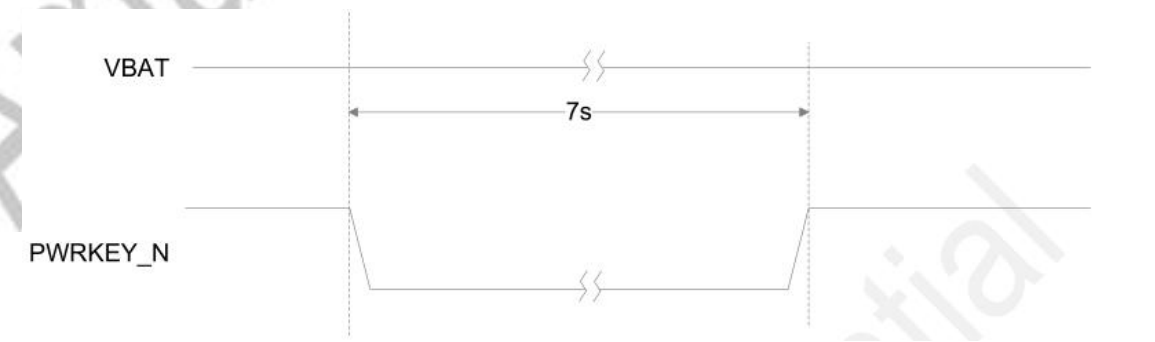

硬关机通过 PWRKEY_N 管脚实现，在模块正常工作状态下，PWRKEY_N 管脚输入超过 7s 的低电平 脉冲时可触发模块关机。 如果使用 2.8V/3.0V/3.3V IO 系统，建议外部使用三极管隔离。关机时序如下图所示：
### 2. PWRKEY
AM400E 模块还支持另一种开机方式，VBAT 上电后，将 PWRKEY 管脚一直维持高电平可以使模 块上电开机。

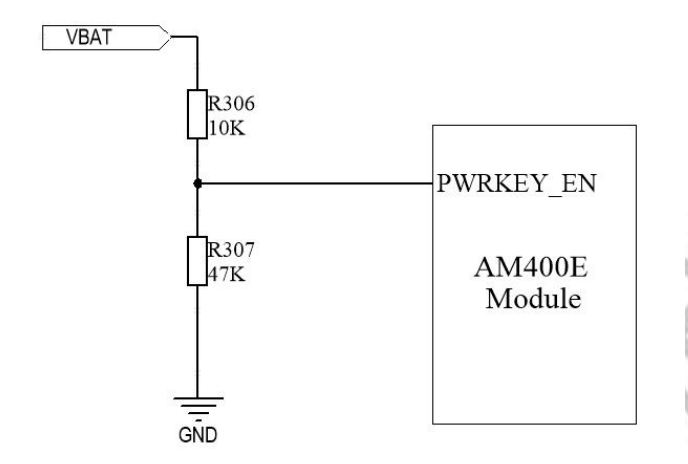

为了保证模块上电开机正常使用，建议 R306 选用 10KΩ，R307 选用 47KΩ；由于模块内部有下拉 电阻，R307 阻值不能太小。
## 3. RESET_N

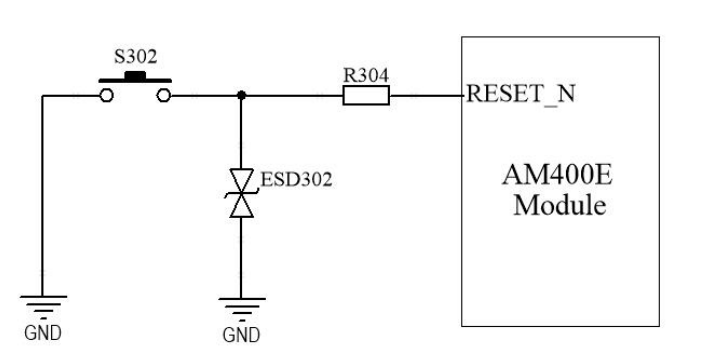

复位通过 RESET_N 管脚实现。在模块正常工作状态下，RESET_N 管脚输入超过 3s 的低电平脉 冲时可触发模块复位。管脚内部上拉到 VBAT，高电平电压典型值等于 VBAT，不用时悬空。按键控制模块复位参考电路如下图所示：

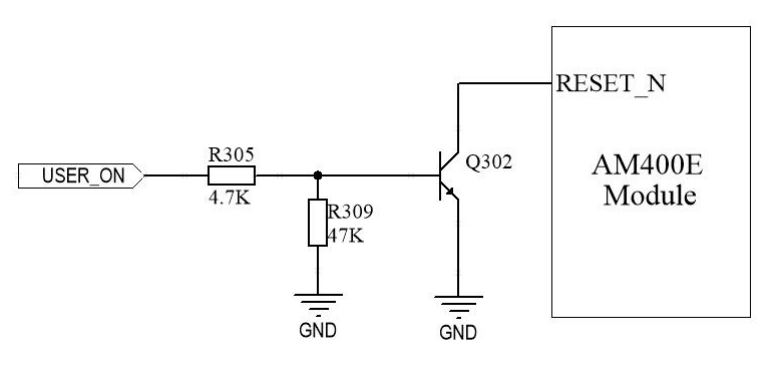

R304 电阻不能太大，否则会导致 RESET_N 管脚一直被拉高，模块无法进入硬复位。 当使用 MCU 控制模块复位时，需要增加三极管隔离。三极管隔离控制模块复位参考电路，如下图所示：
**注意**： VDD 是来自模块的主电源，任何通过 VDD 供电的电路也都源自模块的 VBAT 供电。模块整体的供电电流受 VDD 工作的影响。

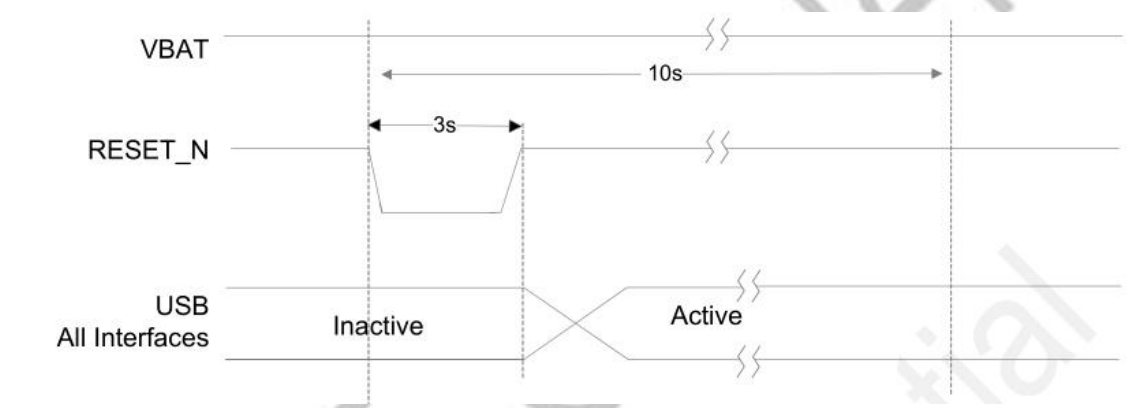

AM400E 模块复位流程如下图所示：
| 参数|条件|最小值|典型值|最大值|单位|
|-|-|-|-|-|-|-|
|V~OUT~|I~OUT~=30mA|2.78|2.81|2.98|v|
|I~MAX~|最大电流|140|-|-|mA|
## 2. EMERG_RST

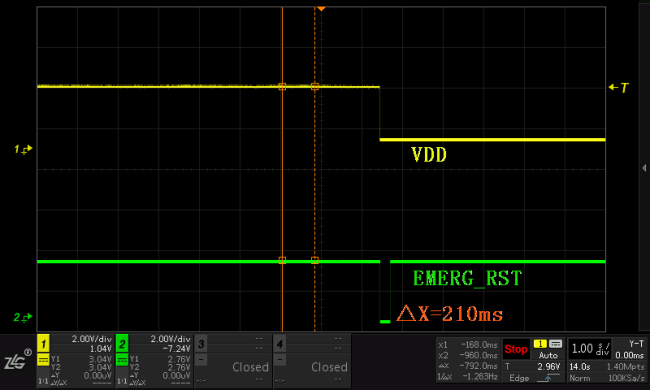

EMERG_RST 定义为紧急关机，此 pin 脚被拉低后 1s 内系统将会关机，如下图：
**注意**：它只能作为紧急情况下使用，尽量减少使用此 pin 脚的次数。
## 3. LPG

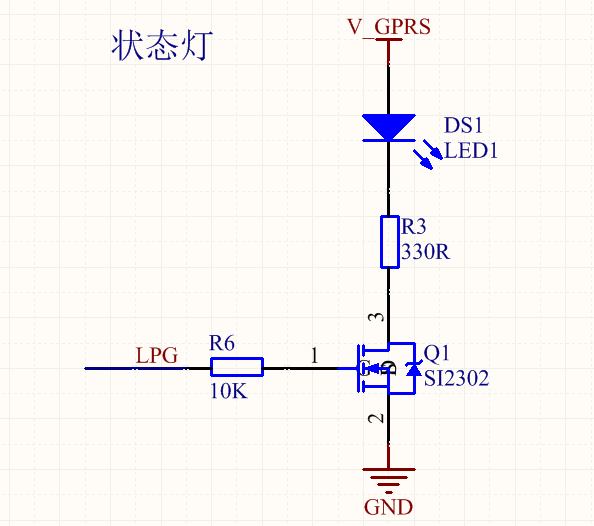

作为交替产生的同步信号，这个控制脚可以用来驱动应用平台的 LED 指示灯。 LED 和 PIN 脚的状态：LED 灭为高电平，LED 亮为低电平。推荐电路如下：
|LED 状态|模块工作状态|
|-|-|-|-|
|一直灭|模块关机|
|18s 灭/500ms 亮|睡眠模式|
|3s 灭/75ms 亮|待机模式|
|75ms 灭/75ms 亮|激活一个或多个GPRS-PDP上下文|
## 3. WAKE_UP
此信号主要用来永久唤醒睡眠中的 AM900E。在执行命令AT+CSCLK=1后，WAKE_UP处于高电平状态时，模块进入休眠状态，拉低WAKE_UP脚，模块就会被唤醒，进入待机状态。
|WAKE_UP电平|模块工作状态|前提条件|
|-|-|-|-|
|高电平|待机状态|AT+CSCLK=1|
|低电平|休眠状态|AT+CSCLK=1|

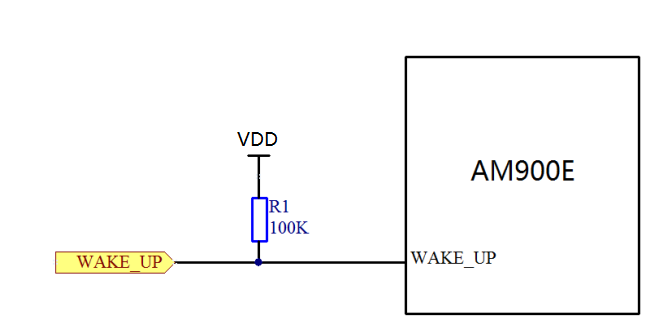

推荐电路连接如下图：
：
