开发板测试流程
## 1 概述
AM420E EVB 主要用于客户软硬件调试，提供了丰富的外围接口，主要包括电源接口、天线、resetT 按键、pwrkey按键、UART 接口、debug接口。AM420E EVK 可提供的配件清单：
AM420E EVB（含模块）
附件（电源5V,2A，串口板、天线等）
## 2 EVB 功能
### 2.1 AM420E EVB
### 2.2 接口，按键，状态灯功能说明
AM420E EVB 的接口说明及功能描述如下表所示：
|接口说明|功能描述|
|-|-|
|UART接口|模块通过UART口与PC或者外设通讯，AM20E模块EVB可使用UART接口查询，发送AT指令丨
|debug接口|提供功能调试，程序下载功能|
|电源接口|接5V电源，给模块供电
|SIM卡接口|接SIM卡，SIM卡芯片面向下，缺角部分向内
|天线主接口|接天线（辅助天线可以不接）
|pwrkey按键|按下1秒以上，模块开机|
|reset按键|按下1秒以上，模块复位
|电源按键|电源线接入后，按下电源键，EVB通电
|电源灯|按下电源键后，电源灯点亮
|状态灯|电源灯点亮后，按下pwrkey按键后，状态灯点亮，稍后LTE注网成功，状态灯快速闪烁
## 3 附件
### 3.1 USB TO TTL 电源串口板
下图为 USB TO TTL 串口板，主要功能是将电脑 USB 接口模块的UART,TXD/RXD 实现电脑与模块的通讯。
如果使用串口功能，则需要先安装USB 转串口驱动（CH340）。当使用 MCU 控制此开发模块，需要连接如上 4 线，连接方式如下图：
### 3.2天线
### 3.3电源
## 4 AM20E连接TCP服务器测试流程
### 4.1测试流程简介
本地终端PC运行串口调试工具,模拟用于数据采集的设备,串口助手向AM420E模块发送AT命令，通过基站，4G网络和远程服务器通信。
由数据PC与Server的通讯数据流为：
### 4.2硬件接入
将天线和电源串口板接到AM420E开发板的天线接口和电源UART接口，电源串口版另一USB口接PC,按下电源开关，开发板上开机灯点亮，按下pwrkey开机按键，几秒钟后状态灯先点亮然后闪烁,显示模块已处于注网待机状态。
### 4.3 PC端串口助手测试AT命令
#### 4.3.1驱动安装
先安装USB转UART接口的驱动程序 CH341SER,驱动安装完毕后，电脑设备管理器界面端口显示“USB-SERIAL CH340”。
4.3.2打开公司服务器
在PC端登录远程服务器，打开远程桌面连接，输入服务器地址“39.98.92.198，
用户名：administrator
密码：Qijiwulian123456
点击进入。
打开网络助手
按下图所示，设置参数，协议类型选择“TCPsever”，端口号选择“8091”（TCP连接，端口号可以选择8081~8095）
4.3.3发送AT命令建立透传连接

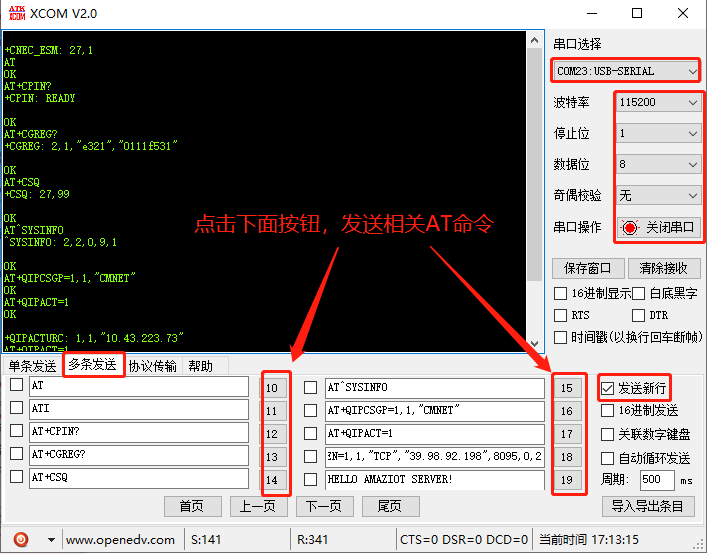

打开XCOM串口助手，按下图配置相关参数，然后发送相关AT命令连接服务器。
AM420E串口波特率默认115200.
以下为模块建立透传过程发送AT命令说明：
````
AT
OK
//测试串口通讯正常
ATI
Manufacturer: Beijing Amaziot Co.,Ltd.
Model: Amaziot AM420E
Revision: AM420E-V1
IMEI:359951090161515
+GCAP: +CGSM
OK
//显示设备厂商，设备硬件版本与软件版本
OK
AT+CPIN?
+CPIN:READY
OK
//显示eSIM状态正常
AT+CREG?
+CREG: 0,1
OK
//显示设备已注网
AT+CSQ
+CSQ: 25,99
OK
//显示信号条件良好（+CSQ: 25,99中第一个参数需大于15）
AT^SYSINFO
^SYSINFO: 2,2,0,9,1
OK
//模块注册在 4G，参数分别为：正常服务模式，ps域注册，非漫游，LTE模式，SIM卡存在
AT+QIPCSGP=1,1,"CMNET"
OK
//设置APN
AT+QIPACT=1//CID激活上下文
OK
+QIPACTURC: 1,1,"10.155.69.240" //模块获取到IP
AT+QIPOPEN=1,1,"TCP","39.98.92.198",8095,0,2 //参数分别为：CID,socket ID,TCP 连接,服务器地址, 服务器端口,本地端口,本地端口（建议设置为 0）,连接类型为 TCP 透传模式
OK
+QIPOPEN: 1,0
CONNECT //透传连接建立成功，可收发数据
//显示连接成功
HELLO AMAZIOT SERVER!
/ /直接发送数据内容
OK
````
下图显示服务器上网络助手显示，服务器收到模块在本地发送的数据“HELLO AMAZIOT SERVER! ”，在网络助手发送发送端向模块发送数据“HELLO AM420E! “
````
//本地串口助手上显示接收服务器发送的数据 "HELLO AM420E!”
+++
OK
//退出透传
AT+CSQ
+CSQ: 29,99
OK
//退出透传可正常发送AT命令
ATO
CONNECT
//重新进入透传
+++
OK
//退出透传，可设置断开透传连接
AT+QIPCLOSE=1
+QIPCLOSE: 1
OK
//关闭socket ID
AT+QIPDEACT=1
OK
+QIPACTURC: 1,0,"0.0.0.0"
//断开连接
````
