睡眠与唤醒问题
## 1.睡眠模式 AM22E 包括两种睡眠模式：
①深度睡眠。
②浅睡眠。
**深度睡眠**：PSM 模式，外设断电、AT 命令任务终止、uart 无响应，触发 WAKEUP_IN 下降沿可 唤醒深度睡眠。
**浅睡眠**：关闭部分外设功能，串口无响应，串口输入”AT”可唤醒浅睡眠。
## 2.深睡眠
### 2.1进入深睡眠模式
模组在以下四种情况下，若在条件成立前 10s 内无 AT 命令输入，会进入深度睡眠模式：
① 在飞行模式（AT+CFUN=0）下，模组在 10s 后进入深度睡眠；
② 在 TCP 断开连接前提下，附着上网络并同步进入 PSM 模式后，模组进入深度睡眠；
③ 在 TCP 断开连接前提下，若 eDRX 有效周期大于 81.92s，并同步进入 eDRX 模式，模组进入深度睡眠；
④ 在模组搜索完全频段，尝试驻网失败(AT+CEREG?返回 +CEREG: 0,0 )后，模组进入深度睡眠模式。
### 2.2.深睡眠唤醒
进入深度睡眠后 AT 命令不会做应答，且输入 AT 命令无法唤醒模组，深度睡眠可以通过以下方式唤醒，唤醒时间默认为 10s(可通过 AT*WAKETIME 指令配置唤醒时长)，期间发送 AT 有响应：WAKEUP_IN 低电平；
## 3.浅睡眠
3.1.进入浅睡眠模式 模组在以下情况下，若在条件成立前 10s 内无 AT 命令输入[1]，会进入到浅睡眠模式：
①进入空闲态后，模组立即进入浅睡眠模式；
② 若保持 TCP 连接，附着上网络并同步进入 PSM 模式后，模组只会进入浅睡眠，而不会进入 深睡眠；
③ 若保持 TCP 连接，若 eDRX 有效周期大于 81.92s，并同步进入 eDRX 模式，模组只会进入 浅睡眠，而不会进入深睡眠；
3.2.浅睡眠唤醒 进入浅睡眠以后，可以通过以下方式唤醒，唤醒时间默认为 10s，期间发送 AT 有响应： [1] 若在模组睡眠前，输入 AT 命令，若此时即使满足睡眠条件，模组仍然会维持 10s 的唤醒状态；若持续输入间隔小于 10s 的 AT 命令，模组在发送 AT 命令期间将持续维持唤醒，直到最后一条 AT 命令输入完成后 10s，模组才能在满足睡眠条件下进入睡眠；若要实 现发送完最后一条 AT 命令立即进入深/浅睡眠，可输入 AT*ENTERSLEEP 。
① 输入 " AT " 唤醒 [2] ：输入的首个 AT 只做唤醒中断，而不做响应，第二个 AT 才会响应。CMIOT规 定只可以输入 AT 唤醒浅睡眠，并待第二个 AT 响应返回 OK，方可输入其他 AT 命令进行操作，规定用 法如下：
//模组处于浅睡眠状态
AT //输入AT唤醒浅睡眠 //首条AT只做中断唤醒，不会响应返回OK或者error
AT //输入第二条AT确认浅睡眠是否唤醒
OK //返回OK，浅睡眠已唤醒，可以进行其他操作
② 触发 WAKEUP_IN 低电平(可通过 AT*WAKETIME 指令配置唤醒时长)；
## 4.开关睡眠
### 4.1.关闭睡眠 关闭睡眠以后，模组将维持在唤醒状态。
例如：
````
AT+SM=LOCK //关闭睡眠，模组维持唤醒状态，输入AT命令有响应
//仅生效一次，重启或深睡眠唤醒后该设置失效
OK
AT+SM=LOCK_FOREVER //永久关闭睡眠，模组维持唤醒状态，输入AT命令有响应
//重启模组后该设置依然生效
OK
````
### 4.2.打开睡眠
例如：
````
AT+SM=UNLOCK //打开睡眠，模组会进入相应的深睡眠或浅睡眠模式
//仅生效一次，重启或深睡眠唤醒后该设置失效
OK
AT+SM=UNLOCK _FOREVER //永久打开睡眠，模组会进入相应的深睡眠或浅睡眠模式
//重启模组后该设置依然生效
OK
````
## 5.睡眠状态指示
### 5.1.深度睡眠唤醒状态指示
判断模组是否处于深睡眠状态有两种方法：
1.通过 WAKEUP_OUT 输出电平判断；
2.通过 URC 上报消息判断；
两种方法均默认关闭，需要输入相关 AT 命令进行设置。
① 通过 WAKEUP_OUT 输出电平判断使能 WAKEUP_OUT 引脚功能：
AT+CMSYSCTRL=1,1 //使能WAKEUP_OUT引脚
OK

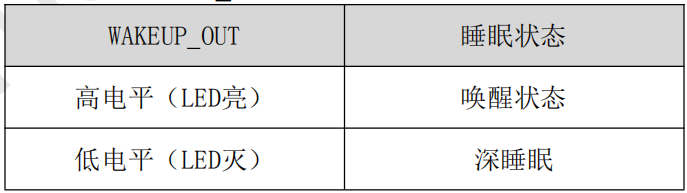

WAKEUP_OUT 输入电平与深睡眠状态对应关系如下：
② 通过 URC 上报消息判断。 例如：
````
AT*MATWAKEUP=1 //使能深度睡眠唤醒提示功能
OK
AT*SLEEP=1 //使能进入深度睡眠提示功能
OK
*GOTOSLEEP //进入深度睡眠模式
*MATWAKEUP //深度睡眠被唤醒
````
### 5.2浅睡眠唤醒状态指示
判断模组是否处于浅睡眠只能通过 STATE 输出电平进行判断，暂无 URC 上报功能。STATE 默 认关闭，需要输入相关 AT 命令进行设置。
通过 STATE 输出电平判断
使能 STATE 引脚浅睡眠指示功能：
AT+CMSYSCTRL=0,1 //使能STATE引脚，并设置为浅睡眠指示功能
OK

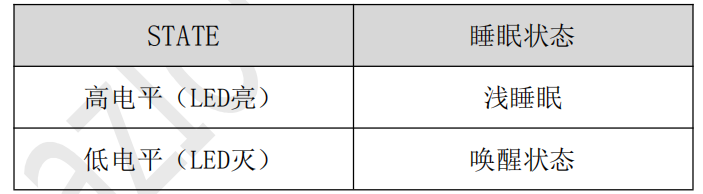

STATE 输入电平与浅睡眠状态对应关系如下：
## 6.睡眠相关设置
### 6.1WAKEUP_IN 唤醒时长设置
WAKEUP_IN 下降沿可唤醒深/浅睡眠，默认唤醒时长为 10s，若无网络相关业务发生且无其余AT 指令输入，10s 后模组将重新进入睡眠，可通过 AT*WAKETIME 来进行配置该唤醒时长。
注：若 WAKEUP_IN 下降沿唤醒睡眠后，做了网络相关业务，将更新 T3324 及 T3412 定时器，模组需同步 T3324 定时器才能进入深度睡眠。
**例如**：
AT*WAKETIME=5 //设置WAKEUP_IN中断唤醒时长为5s
OK
### 6.2 符合睡眠条件下，快速进入睡眠
① 由于发送 AT 命令会维持模组唤醒 10s，若在符合 2.1.1 及 2.2.1 所述条件下，10s 内有 AT 命令发出，会造成模组推迟进入深/浅睡眠，此时可通过 AT*ENTERSLEEP 快速进入睡眠。
例如：
````
AT*SLEEP=1 //使能进入深度睡眠提示功能
OK
AT //T3324即将到期时输入AT，将维持唤醒10s
OK
AT*ENTERSLEEP //立即进入深睡眠
OK
·*GOTOSLEEP //进入深度睡眠模式
````
② 若在符合2.1.1 及 2.2.1 所述条件下，WAKEUP_IN 唤醒深/浅睡眠后，将维持唤醒相应的时 长，唤醒期间若无业务发送及 TAU 到期，此时可通过 AT*ENTERSLEEP 快 速进入睡眠。
````
AT*MATWAKEUP=1 //使能深度睡眠唤醒提示功能
OK
AT*SLEEP=1 //使能进入深度睡眠提示功能
OK
*GOTOSLEEP //进入深度睡眠模式
*MATWAKEUP //WAKEUP_IN唤醒
AT*ENTERSLEEP //立即进入深睡眠
OK
*GOTOSLEEP //进入深度睡眠模式
````
