管脚说明

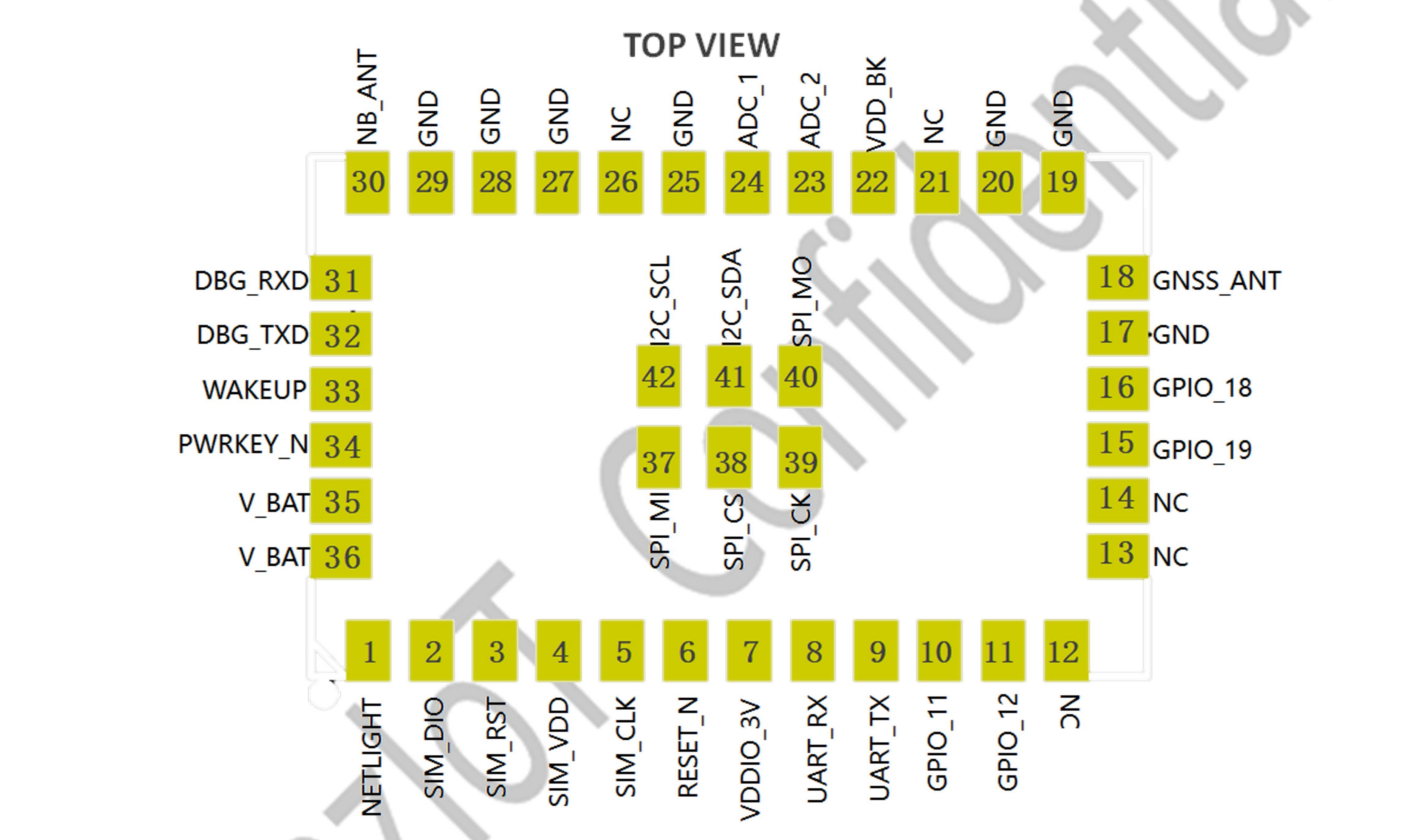

## 1.管脚定义图示
## 2.管脚定义说明
### 2.1参数定义说明
|IO类型说明|说明|
|-|-|-|
|DO|数字输出，COMS逻辑电平
|DI|数字输入，COMS逻辑电平
|PO|电源输出
|PI|电源输入
|AO|模拟输出
|AI|模拟输入
|直流特性说明|
|p2 3v数字IO电压类型|VIH min=2.7v，VIL max=0.3v VOH min=3.3v，VOL max=0.3v
|p3 V_RTC 电源域 1.1V|Vih min=1.41v，Vih max=0.68V Vil min=0.36v，Vil max=-0.3V
### 2.2参数定义说明
|管脚名称|管脚|I/O|功能描述|直流特性|备注|
|-|-|-|-|-|-|
|电源接口|
|V_BAT|35,36|PI|模块主电源输入|Vmax=4.2V Vmin=3.1V Vnorm=3.6V|外部电源最大需要提供1A电流|
|VDDIO_3V|7|po|电源输出|Vnorm=3v，Imax=80mA|仅用于电平转换与io供电，不使用则悬空|
|VDD_BK|22|PI|电源输入|-|GNSS备份电源的输入，1.4~3.6v|
|GND|15.17.19.20.25.27.28.29|-|-|-|请保证所有GND引脚都接地|
|控制接口|-|-|-|-|-|
|RESET_N|6|DI|模块复位输入|p2|低电平大于6S复位，需接10K上拉到V_BAT
|PWRKEY|34|DI|模块开关机控制|p2|低电平有效，可控制模块开机(功能待开发，管脚接地)|
|WAKEUP|33|DI|PSM唤醒输入脚|p2|低电平大于100us且小于6S唤醒
|NETLIGHT|1|DO|网络指示灯控制|p2|模组网络状态指示|
|UART接口||-|-|-|-|
|UART_TXD|9|DO|数据发送|p2|用于数据传输,默认波特率9600|
|UART_RXD|8|DI|数据接收|p2|用于数据接收,默认波特率9600|
|DBG_UART 接口|-|-|-|-|-|
|DBG_UART_RXD|31|DI|数据接收|p2|用于调试下载不使用则悬空，默认波特率，912600|
|DBG_UART_TXD|32|DO|数据发送|p2|用于调试下载不使用则悬空，默认波特率，912600|
|射频接口|-|-|-|-|-|
|RF_ANT|18|-|NB天线接口|-|用于接NB天线,走线控制 50 欧姆|
|GSP_ANT|30|-|GNSS天线接口|-|用于接GNSS天线,走线控制 50 欧姆|
|SIM卡接口|-|-|-|-|-|
|SIM_DIO|2|DIO|SIM卡数据|p1|-|
|SIM_RST|3|DO|SIM卡复位|p1|-|
|SIM_VDD|4|PO|SIM卡电源|p1|IOmax =50mA,自适应1.8V,3.0V|
|SIM_CLK|5|DO|SIM卡时钟|p1|-|
|GPIO接口|-|-|-|-|-|
|GPIO_11,12,19,18|10,11,15，16|DI/O|通用输入输出|p2|用于open，不使用则悬空|
|SPI接口|-|-|-|-|-|
|SPI_MISO|37|DO|SPI 数据主输入从输出|p2|用于open，不使用则悬空|
|SPI_CS|38|DO|SPI片选|p2|用于open，不使用则悬空|
|SPI_CLK|39|DO|SPI时钟输出|p2|用于open，不使用则悬空|
|SPI_MOSI|40|DI|SPI 数据主输出从输入|p2|用于open，不使用则悬空|
|IIC接口|-|-|-|-|-|
|I2C_SDA|41|DIO|SI2C 总线数据线|p2|用于open，不使用则悬空|
|I2C_SCL|42|DO|I2C 总线时钟输出|p2|用于open，不使用则悬空|
|ADC接口|-|-|-|-|-|
|ADC_2|23|AI|模数转换器接口 2|电压范围：0V ～3.0V|12位ADC,不用则悬空|
|ADC_1|42|AI|模数转换器接口 1|电压范围：0V ～3.0V|12位ADC,不用则悬空|
