射频部分

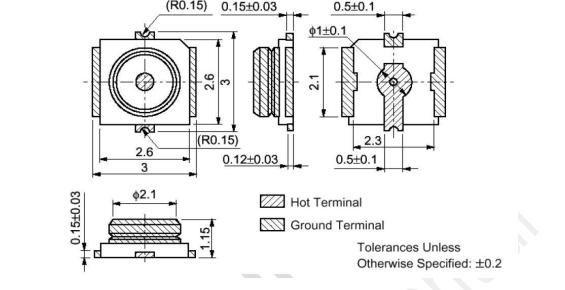

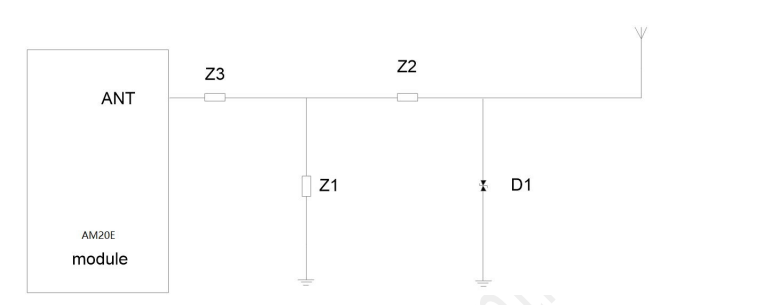

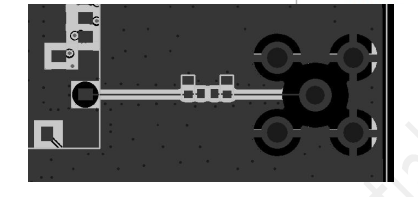

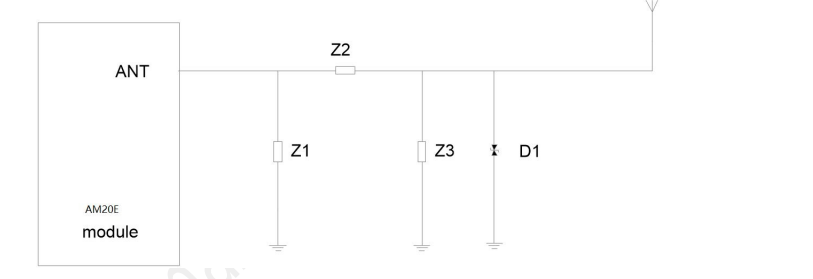

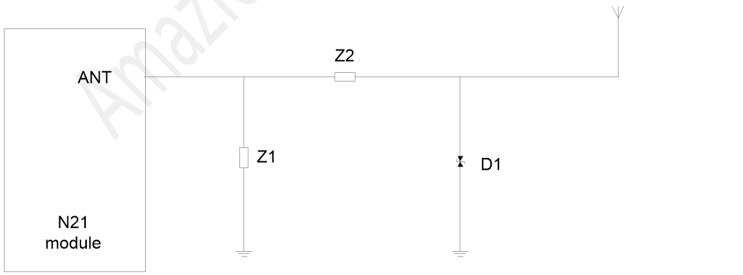

## 1.天线管脚 ![image.png](https://cos.easydoc.net/84373768/files/k43v0wys.png) ## 2.网络类型 AM20E模块的天线接口要求 50Ω阻抗特性,从模块接口到天线之间的走线也需要控制在阻抗范围内,因此为保证射频性能,需要在中间需要增加匹配网络,匹配网络一般分为 L 型,T 型,π型三种, 分别如下图所示,推荐使用π型网络。 ![image.png](https://cos.easydoc.net/84373768/files/k43v2h7s.png) T型 ![image.png](https://cos.easydoc.net/84373768/files/k43v338c.png) π 型 ![image.png](https://cos.easydoc.net/84373768/files/k43v3emu.png) ## 3.注意事项 原理图设计注意事项: 以上射频匹配电路中的元器件是电容,电感与 0Ω电阻元器件的组合,且 RLC 器件尽量靠近天线端 如果在天线上有引入静电的情况,建议增加静电防护,可使用超低结电容的 TVS 管,推荐使用结电容不大于 0.5pF 的 TVS 管,同时需要确保 TVS 管的反向击穿电压大于 15V。 PCB 设计注意事项: 射频线周围要用接地铜箔包裹,接地铜箔要多打接地过孔,保证接地阻抗尽量小。 产品名称模块和射频线之间的 PCB 走线,需要进行 50Ω阻抗控制,且长度尽量短。 如果使用 SMA 头射频座,为减小 RF 焊盘较大导致寄生电容较大而引起的天线性能降低的可能性, 模块射频焊盘下第一层和第二层都建议挖空,如下图所示。 ![image.png](https://cos.easydoc.net/84373768/files/k43v42zw.png) 模块射频信号以及射频相关的元器件的位置布局,应注意远离数字电路、开关电源、电源变压器、 功率电感或时钟等。 ## 4.天线装配 模块所用的天线,必须符合移动设备标准,驻波比应在 1.1 到 1.5 之间,输入阻抗 50Ω,使用环境不同,对天线的增益要求也不同,一般情况下,带内增益越大,带外增益越小,天线的性能越好。 模块天线接口可连接胶棒天线、吸盘天线或者内置皮法天线,外部天线和射频管脚连接之间要有良好的屏蔽。如果使用射频缆线连接,要使外部的射频缆线远离所有的干扰源,特别是数字信号及开关电源等。 以下是几种常用的天线装配方式: 模块天线采用射频线的连接方式,建议使用 Murata(村田)公司的 GSC 射频连接器,推荐型号为MM9329-2700RA1,具体封装规格如下图所示,外接天线可通过射频线连接外部天线。 ![image.png](https://cos.easydoc.net/84373768/files/k43v4ha3.png) 射频线通过焊接的方式与模块连接,但一定要保证焊接的充分性,防止线损过大影响到模块的射频性能。 两种连接方式的效果图如下图所示。 ![image.png](https://cos.easydoc.net/84373768/files/k43v4tx4.png)
