控制接口

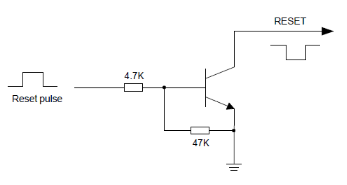

## 1.复位管脚
AM22E 通过拉低 RESET 管脚一定时间实现模组复位。实现复位的低电平持续时间要求如下。
建议仅在紧急情况（如模块无响应时）使用 RESET 引脚。此外，模块关机状态下 RESET 引脚是无效的
|引脚号|引脚名|I/O|描述|RESET TIME|
|-|-|-|-|-|-|
|17|RESET|DI|实现模组复位|>100ms|
## 2.GPIO接口
AM22E模组提供了 2 个 GPIO 接口，供选择使用；如果不使用，则将管脚悬空处理，不要进行其他硬件连接。
## 3.ADC 数模转换
AM22E 提供一路外部 ADC 接口，ADC 分辨率为 10bits，测量范围为 0.1V-1.4V，其引脚定义如下表所示。
## 4.STATE 指示
STATE 管脚信号可以用来指示模组注册网络的状态，

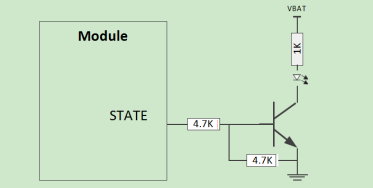

该管脚工作状态如下表所示。指示灯的连接参考电路如下图所示。
|STATE 高低电平状态|模组工作状态|
|-|-|-|-|-|-|
|80ms 亮/ 800ms 熄灭|未注册上网络,正在搜索|
|80ms 亮/ 3000ms 熄灭|已成功注册网络
|熄灭|处于关机或者 PSM 休眠模式
此功能默认关闭，可使用 AT 命令打开此指示灯，具体见 AT 命令相关文档。
## 5.唤醒模组
模组在进入睡眠后，仅能通过 PWR_ON_OFF/WAKEUP_IN 来唤醒模组，
唤醒操作时间如下表所示。
|按键|触发方式|触发时间（典型值）|触发后芯片启动时间|
|-|-|-|-|-|-|
|PWR_ON/OFF|低电平|83 ms| 173 ms|
|WAKEUP_IN|低电平| 53 ms| 143 ms|
## 6.WAKEUP-OUT 指示
WAKEUP-OUT 管脚信号可以用来指示模组的工作状态，通常用来驱动

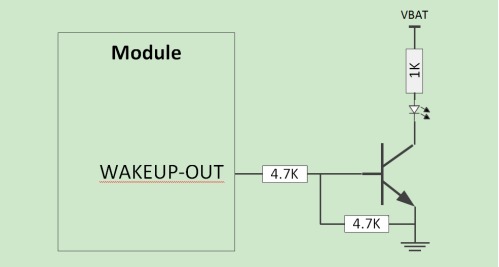

指示状态的 LED 灯；该管脚工作状态如下表所示。指示灯的连接参考电路如下图所示。
|WAKEUP-OUT 高低电平状态|模组工作状态|
|-|-|-|-|-|-|
|持续低电平(灯灭)|模组没有工作或者进入 PSM|
|持续高电平（灯亮）|模组与网络同步
此功能默认关闭，可使用 AT 命令打开此指示灯，
具体见 AT 命令相关文档。
