开发板使用流程

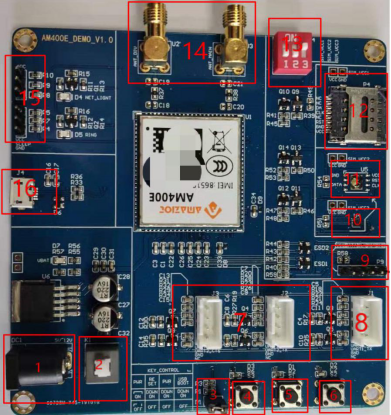

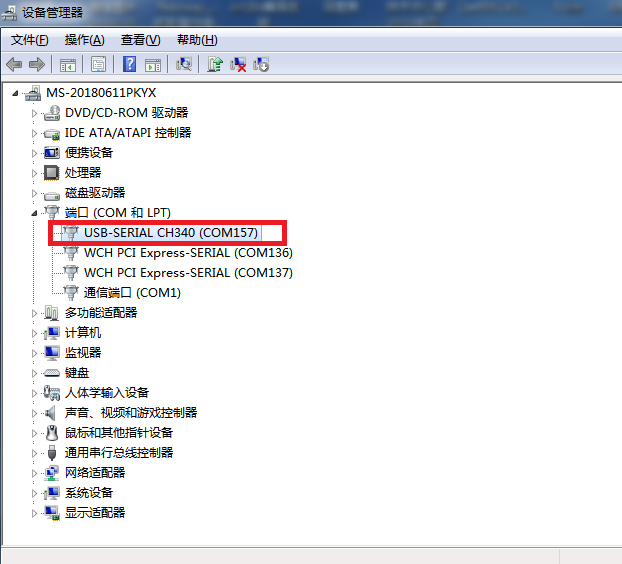

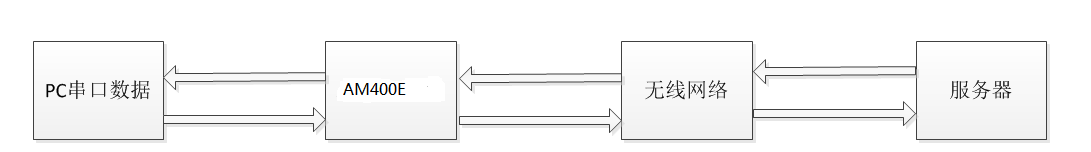

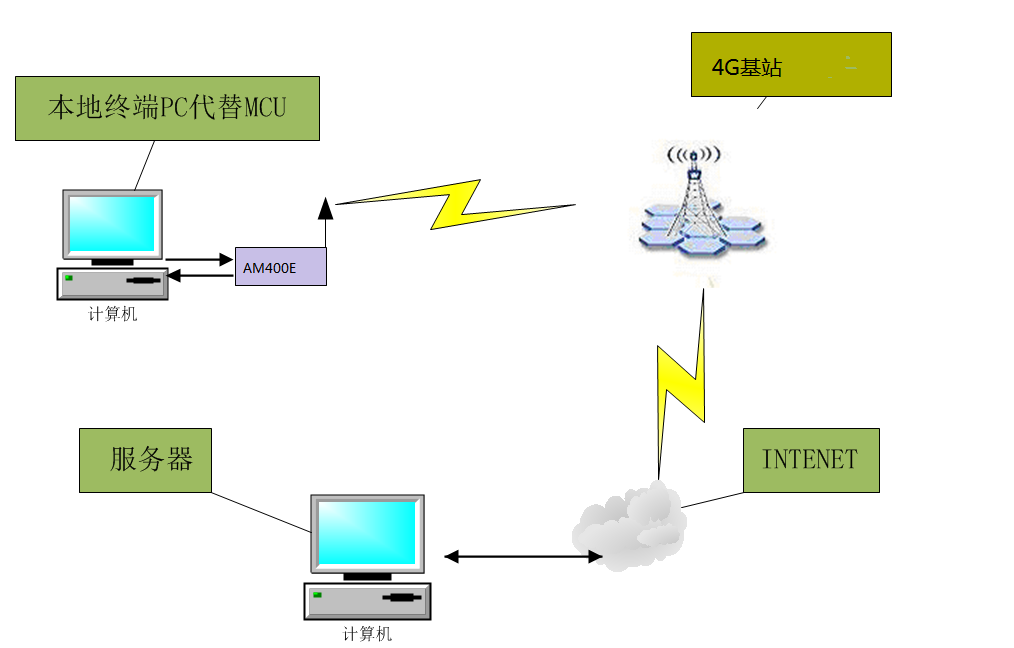

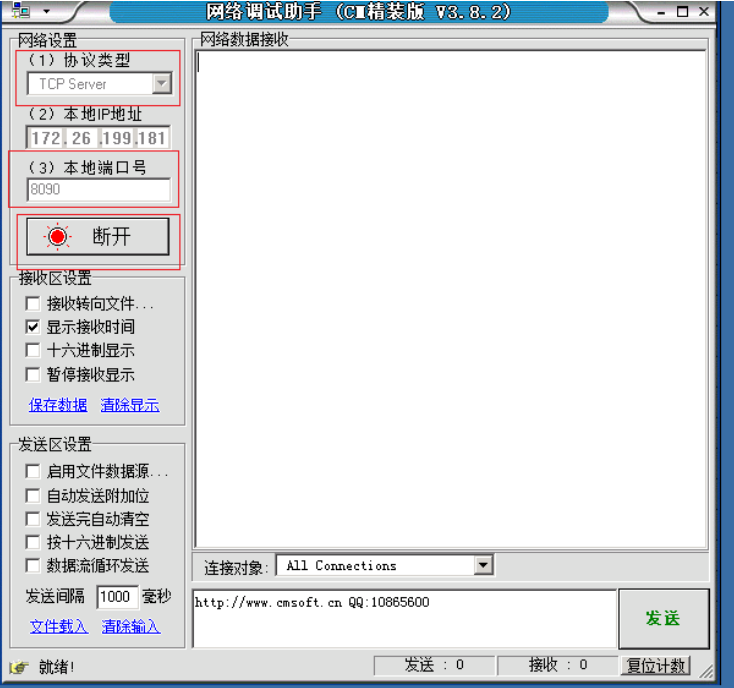

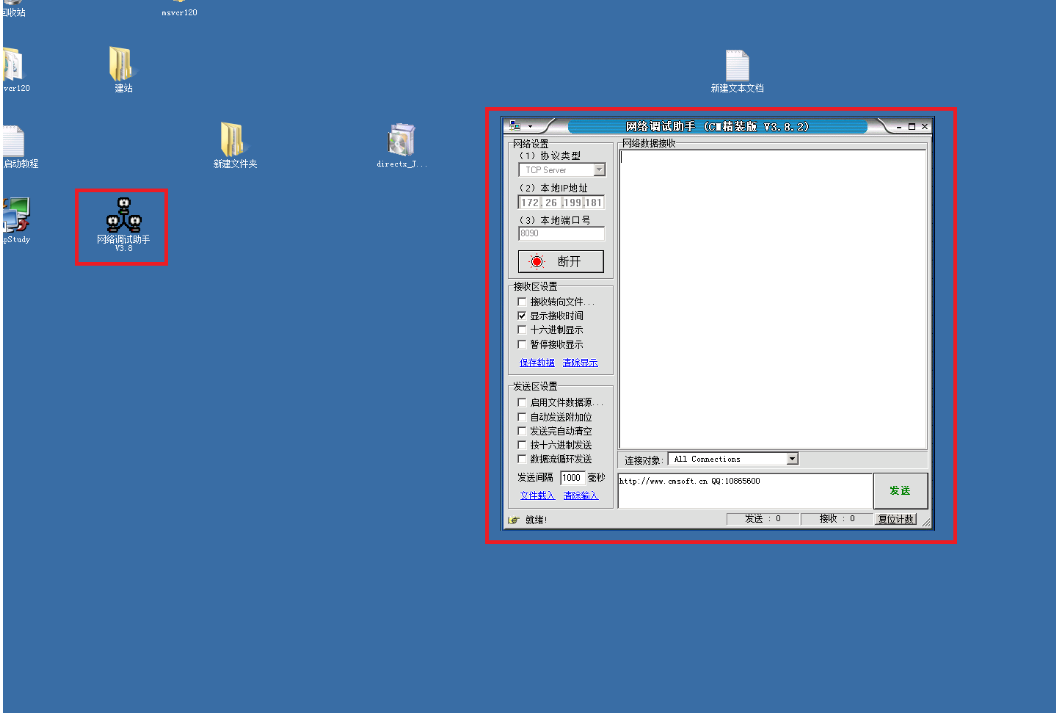

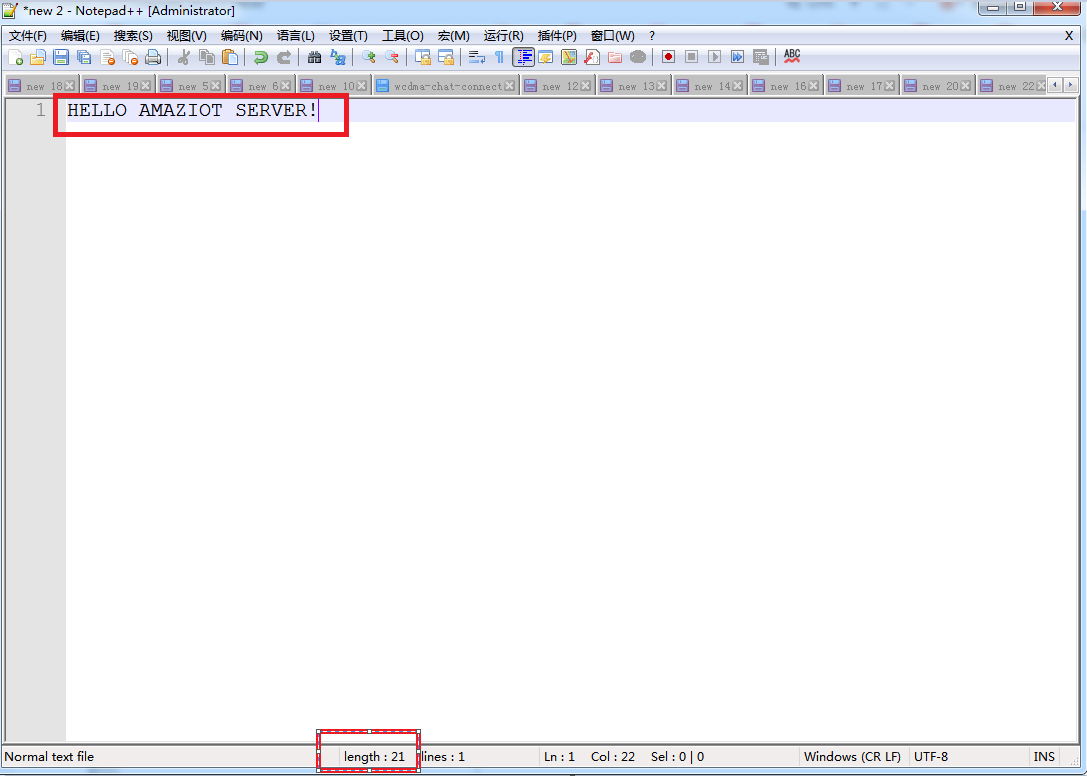

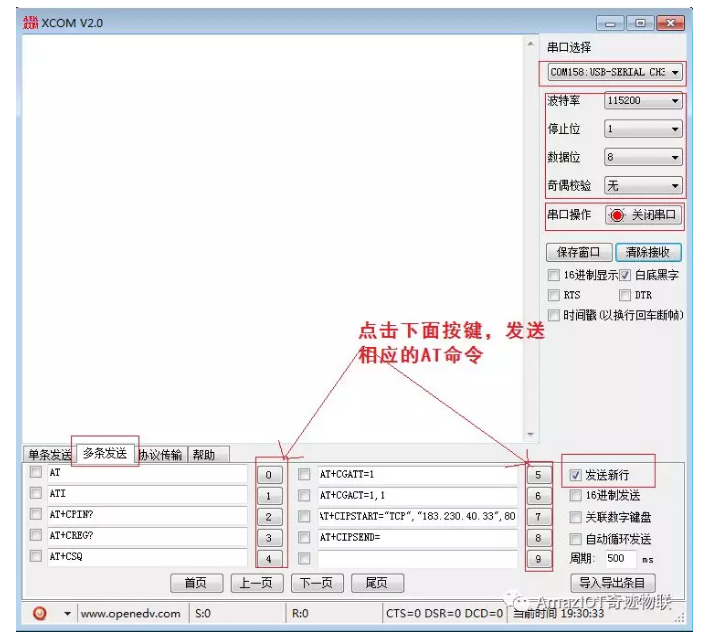

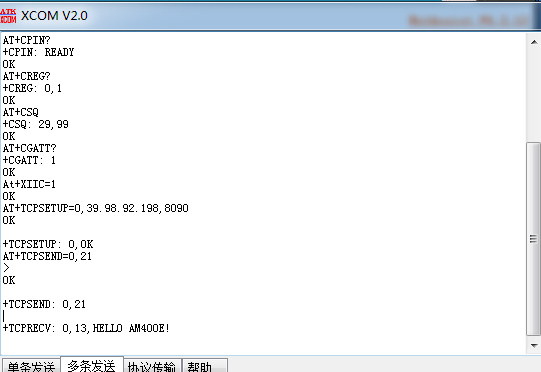

该文档可以帮助客户快速地了解开发板接口规范,电气和机械的细节以及使用它与服务器实现数据收发。 ## 1. 概述 AM400E EVB 主要用于客户软硬件调试,提供了丰富的外围接口,主要包括电源接口、天线(主天线和副天线)、POWER按键、RESET 按键、USB_BOOT按键、HOST 接口、AT接口、USB接口、GPIO接口等。AM400E EVK 可提供的配件清单: - AM400E EVB(含模块) - 附件:电源、串口板、天线等 ## 2. EVB 功能 ### 2.1 AM400E EVB ![image.png](https://cos.easydoc.net/68658482/files/k4wj117c.png) ### 2.2 接口功能 AM400 EVB 的接口说明及功能描述如下表所示: | 接口说明|功能描述| |-|-| |电源接口|外接5V电源,给开发板供电| |电源按键|电源开关| |开机短路帽|接上短路帽后,模组上电直接开机| |复位按键|按下3s后,模块复位| |开机按键|没有放置短路帽的情况下,按开机按键1s,模块开机| |USB_BOOT键|模组烧写固件使用,开机之前按下,开机后便可以烧写固件| |UART2接口|AT指令口,收发数据| |UART1接口|DEBUG接口| |SIM卡接口|SIM卡引脚引出测试针| |2*2 SIM卡接口|接2*2卡| |5*6卡|接5*6卡| |Mini sim卡|接mini SIM卡| |拨码开关|用于切换3种形态SIM卡| |天线接口|接天线,拨码开关一侧为主天线| |USB接口|接入USB| ## 3. 附件 ### 3.1 USB TO TTL 电源串口板 下图为 USB TO TTL 电源串口板,主要功能是将电脑 USB 接口电压转为 5V/0.5A 给模块供电,并通过USB 转串口芯片输出 5V COMS 电平,TXD/RXD 实现电脑与模块的通讯。 ![image.png](https://cos.easydoc.net/68658482/files/k2ybd1pm) 如果使用串口功能,则需要先安装USB 转串口驱动(CH340)。当使用 MCU 控制此开发模块,需要连接如上 4 线,连接方式如下图: ![image.png](https://cos.easydoc.net/68658482/files/k2ybqqou.png) ### 3.2 天线 ![image.png](https://cos.easydoc.net/68658482/files/k4wjv47f.png)! ## 4 AM400E连接TCP服务器测试流程 ### 4.1测试流程简介 本地终端PC运行串口调试工具,模拟用于数据采集的设备,串口助手向AM900E模块发送AT命令,通过基站,GPRS网络和远程服务器通信。 ![image.png](https://cos.easydoc.net/68658482/files/k4wkf8z7.png) 由数据PC与Server的通讯数据流为: ![image.png](https://cos.easydoc.net/68658482/files/k4wkh41e.png) ### 4.2硬件接入 将天线和电源串口板接到AM400E开发板的天线接口和电源UART接口,电源串口版另一USB口接PC,按下电源开关,开发板上开机灯DS3点亮,几秒钟后运行灯 DS1闪烁,显示模块已处于待机状态。 ### 4.3 PC端串口助手测试AT命令 #### 4.3.1驱动安装 先安装USB转UART接口的驱动程序 CH341SER,驱动安装完毕后,电脑设备管理器界面端口显示“USB-SERIAL CH340”。 ![image.png](https://cos.easydoc.net/68658482/files/k2yc3z56.png) #### 4.3.2 发送AT命令激活模块 打开XCOM串口助手,按下图配置相关参数,然后发送相关AT命令激活AM400E模块。![image.png](https://cos.easydoc.net/68658482/files/k2yc5axa.png) 以下为模块激活过程发送AT命令说明: ``` +PBREADY //唤醒模块串口 AT OK //测试串口通讯正常 ATI AMAZ AM400E REVISION AM400E_V1.0.0 OK //显示设备厂商,设备硬件版本与软件版本 AT+CPIN? +CPIN:READY OK //显示eSIM状态正常 AT+CREG? +CREG: 0,1 OK //显示设备已注网 AT+CSQ +CSQ: 25,99 OK //显示信号条件良好(+CSQ: 25,99中第一个参数需大于15) AT+CGATT? +CGATT: 1 OK //显示模块已附着到PS域 At+XIIC=1 OK //设备已激活 ``` ### 4.3.3 打开公司服务器 在PC端打开远程桌面连接,输入服务器地址39.98.92.198 用户名:administrator 密码:**************** 点击进入。 ![image.png](https://cos.easydoc.net/68658482/files/k2ycgn07.png) 打开网络助手,按下图所示,设置参数,协议类型选择“TCPsever”端口号选择“8090” ![image.png](https://cos.easydoc.net/68658482/files/k2ycjaki.png) ### 4.3.4 在本地串口助手上向服务器发送数据 ``` AT+TCPSETUP=0,39.98.92.198,8090 OK +TCPSETUP: 0,OK //联网命令,服务器IP地址"39.98.92.198",端口号“8090” AT+TCPSEND=0,21 > OK +TCPSEND: 0,21 //发送数据命令,0,表示第0链路,“21”表示发送数据长度 //"+TCPSEND: 0,21"表示发送成功 > HELLO AMAZIOT SERVER! //发送数据内容,长度用Notepad++软件统计 OK ``` ![image.png](https://cos.easydoc.net/68658482/files/k2ycqtr7.png) 下图显示服务器上网络助手显示,模块在本地发送的数据“HELLO AMAZIOT SERVER! ”,在网络助手发送发送端向模块发送数据“HELLO AM400E! “ ![image.png](https://cos.easydoc.net/68658482/files/k4wldt06.png) +TCPRECV: 0,13,HELLO AM400E! //本地串口助手上显示接收服务器发送的数据 "HELLO AM400E!” //0,13表示第0链路,13个字节数据 ```
