UART接口
|UART接口|-|-|-|-|-|
|-|-|-|-|-|-|
|UART_TXD|9|DO|数据发送|p2|用于数据传输,默认波特率9600|
|UART_RXD|8|DI|数据接收|p2|用于数据接收,默认波特率9600|
|DBG_UART_RXD|31|DI|数据接收|p2|用于调试下载不使用则悬空，默认波特率，912600|
|DBG_UART_TXD|32|DO|数据发送|p2|用于调试下载不使用则悬空，默认波特率，912600|
AM21E_V5 模块提供两组 UART 接口。AT命令串口和日志及LOG 调试串口，串口电平为 3.0V。
## 1. AT 命令串口
AT 命令串口：该串口可实现AT交互指令，与外设数据交互，以及烧录固件接口。
该模块串口波特率可设置 2400，4800，9600，19200，38400，57600，115200bps 波特率，默认为9600bps。
原理图设计注意事项：
- 请注意信号连接的对应关系。
- 如果 UART 和 MCU 逻辑电平不匹配，需要做电平转换。
根据逻辑电平品质差异，推荐两种电平转换电路。

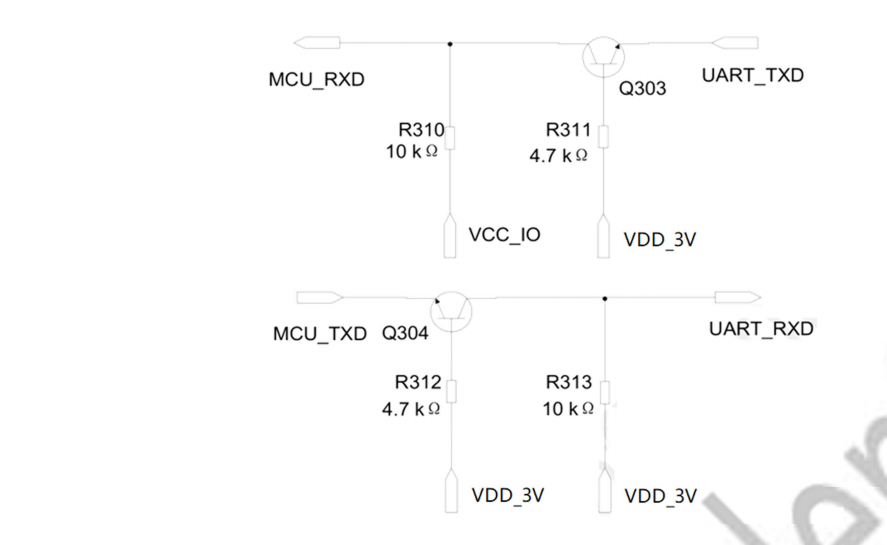

如果 MCU_UART 的低电平 V IL ≤200mV，使用如下推荐电路 。
相关器件：
- R311/R312：2KΩ-10KΩ。串口工作速率越大，R311/R312 值越小。
- R310/R313：4.7KΩ-10KΩ。串口工作速率越大，R310/R313 值越小。
- Q303/Q304：MMBT3904 或者 MMBT2222。高速率晶体管更好。

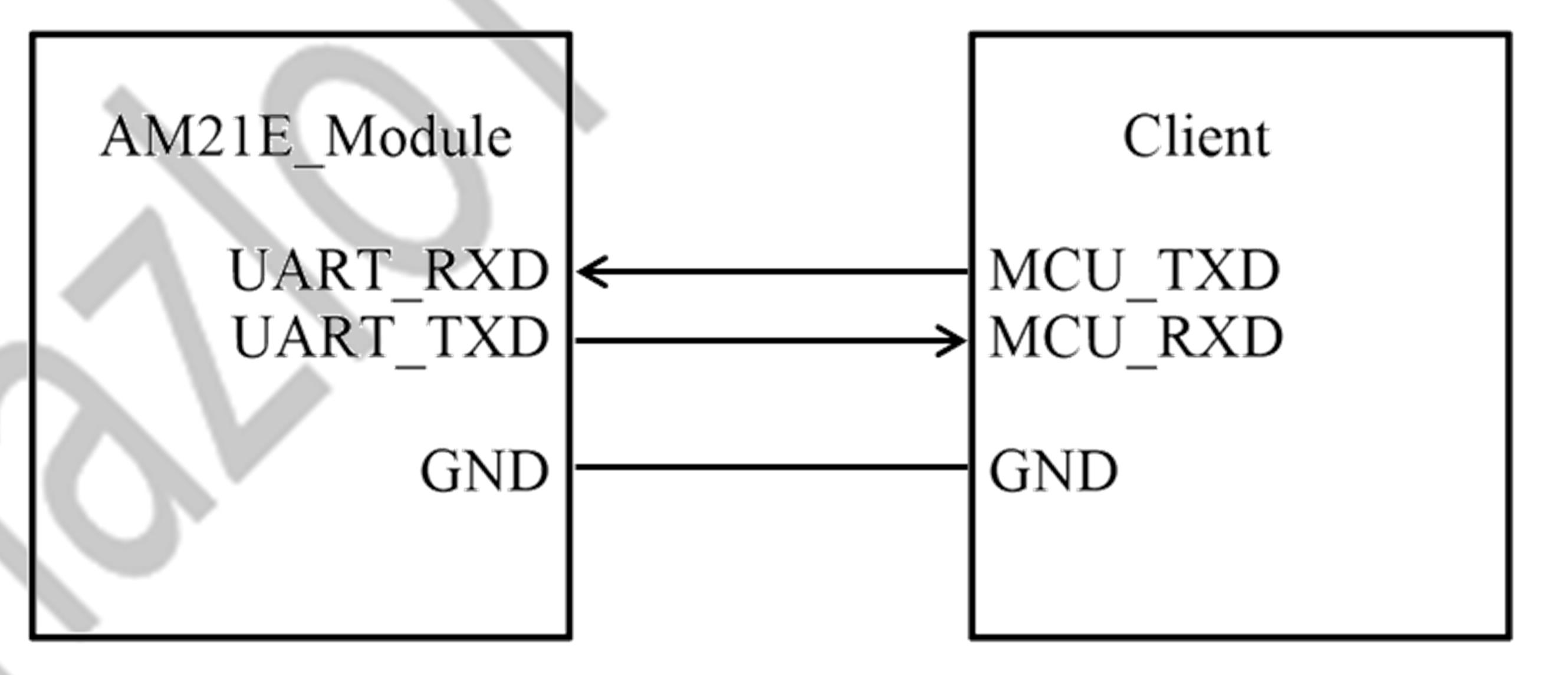

MCU_TXD 和 MCU_TXD 分别为 MCU 的发送和接收端口，UART_TXD 和 UART_RXD 分别为模块的发送和接收端口。
VCC_IO 电压为 MCU 串口电平电压，VDDIO_3V 电压为模块串口电平电压。
如果 MCU_UART 的低电平 V IL >200mV，建议使用推荐以下电路，以免造成 UART 低电平过高，块模不能正确识别信号，UART 无法正常工作。如果外部 MCU 串口速率高于 1MHz，推荐使用电平转换芯片。

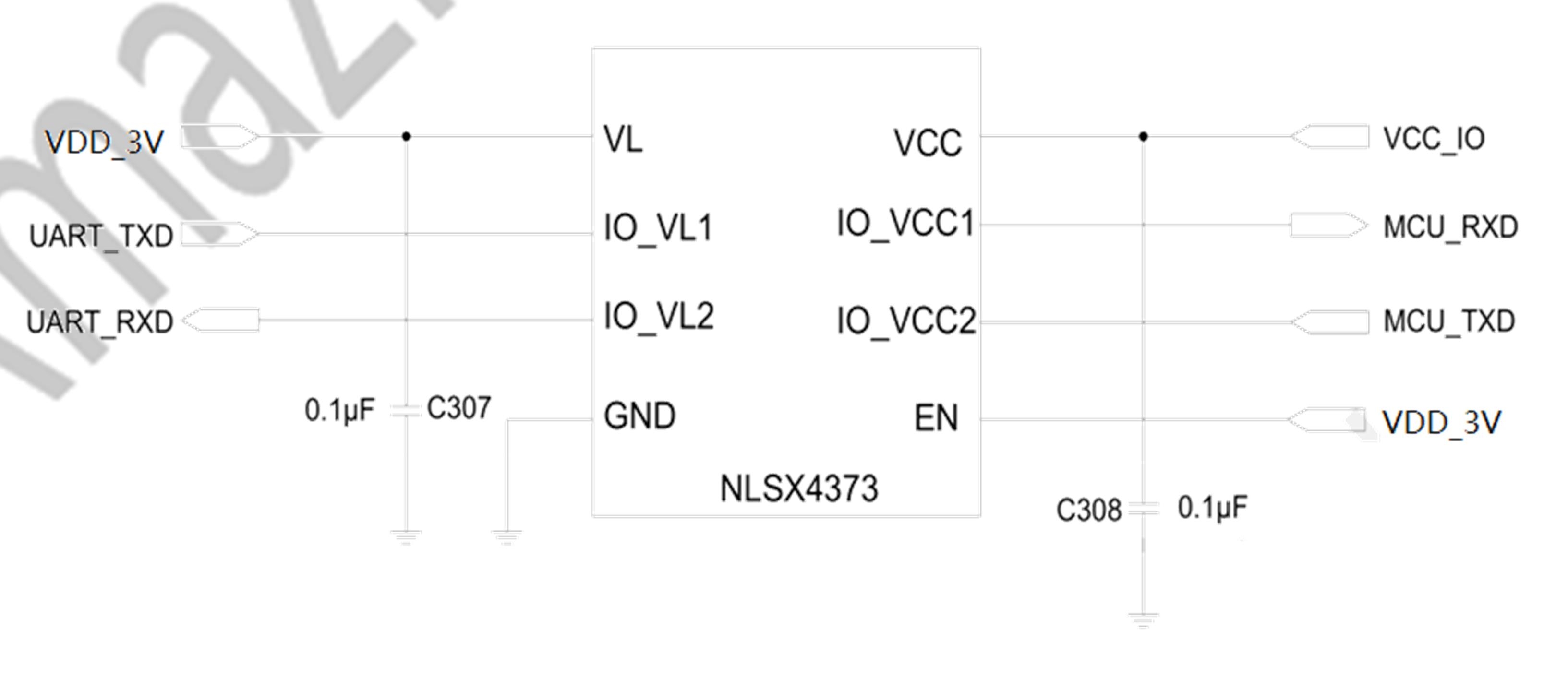

NLSX4373 是一个双向高速电平转换芯片，最高速率可达 20Mb/s。 - VL 是 IO_VL1 和 IO_VL2 的参考电压，电压范围是 1.5V-5.5V。
- VCC 是 IO_VCC1 和 IO_VCC2 的参考电压，电压范围是 1.5V-5.5V。
- EN 是使能脚，输入 VL-0.2V 以上的电平有效，图中直接连接 VDD_3V。
## 2. DEBUG 串口
模块的 31，32 脚为调试串口管脚，调试串口支持 921600bps 波特率，用于调试下载。
