开发板使用流程
该文档可以帮助客户快速地了解开发板接口规范，电气和机械的细节以及使用方法。
## 1. 概述
AM22E EVB 主要用于客户软硬件调试，提供了丰富的外围接口，主要包括电源接口、天线、EMERG_RST 按键、WAKE_ UP 按键、UART 接口、HOST 接口、GPIO等。AM22E EVK 可提供的配件清单：
- AM22E EVB（含模块）
- 附件：电源、串口板、天线等
## 2. EVB 功能

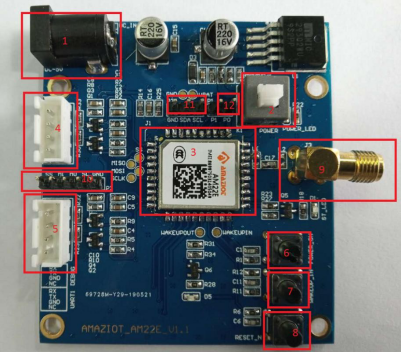

### 2.1 AM22E EVB
1.5V 电源接口
2.电源开关
3.AM22E 模块
4.DEBUG接口
5.UART接口
6.POWER_ON按键
7.WAKEUP_IN按键
8.RST_N按键
9.天线接口
10.SPI接口
11.IIC接口
12.GPIO接口
### 2.2 接口功能
AM900 EVB 的接口说明及功能描述如下表所示：
| 接口说明|功能描述|
|-|-|
|电源接口|提供5V电源输入，并且与PC或者外设通讯，AM22E模块EVB可使用UART接口查询AT指令|
|DEBUG接口|提供功能调试，程序下载功能|
|UART接口|模块通过 UART 接口与 PC 或者外设通讯,AM20E 模块EVB 可使用UART 接口查询 AT 指令|
|电源开关|按下电源开关，给开发板供电|
|SPI接口|模块引出的SPI口（此功能需OPEN CPU提供|
|IIC接口|模块引出的IIC口（此功能需OPEN CPU提供）|
|GPIO接口|模块引出的GPIO (此功能需OPEN CPU提供)|
|RST_N按键|按下1秒以上，模块复位|
|POWER_ON按键|按下2秒以上，模块开机|
|WAKEUP_IN按键|按下1秒以上，模块从休眠状态下恢复|
|天线接口|接天线|
## 3. 附件
### 3.1 USB TO TTL 电源串口板
下图为 USB TO TTL 电源串口板，主要功能是将电脑 USB 接口电压转为 5V/0.5A 给模块供电，并通过USB 转串口芯片输出 5V COMS 电平，TXD/RXD 实现电脑与模块的通讯。
如果使用串口功能，则需要先安装USB 转串口驱动（CH340）。当使用 MCU 控制此开发模块，需要连接如上 4 线，连接方式如下图：
### 3.2 天线
## 4 AM22E连接TCP服务器测试流程
### 4.1测试流程简介
本地终端PC运行串口调试工具,模拟用于数据采集的设备,串口助手向AM900E模块发送AT命令，通过基站，GPRS网络和远程服务器通信。
由数据PC与Server的通讯数据流为：
2硬件接入
将天线和电源串口板接到AM900E开发板的天线接口和电源UART接口，电源串口版另一USB口接PC,按下电源开关，开发板上开机灯DS3点亮，几秒钟后运行灯 DS1闪烁,显示模块已处于待机状态。
### 4.3 PC端串口助手测试AT命令
#### 4.3.1驱动安装
先安装USB转UART接口的驱动程序 CH341SER,驱动安装完毕后，电脑设备管理器界面端口显示“USB-SERIAL CH340”。
#### 4.3.2 发送AT命令激活模块
打开XCOM串口助手，按下图配置相关参数，然后发送相关AT命令与服务器建立连接，详细流程请参考初始化流程和基本通信流程。
