射频部分设计

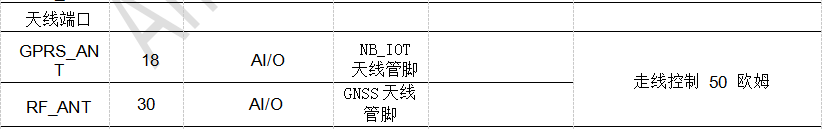

## 1.天线管脚
## 2.网络类型
AM2E模块的天线接口要求 50Ω阻抗特性，从模块接口到天线之间的走线也需要控制在阻抗范围内，因此为保证射频性能，需要在中间需要增加匹配网络，匹配网络一般分为 L 型，T 型，π型三种， 分别如下图所示，推荐使用π型网络。

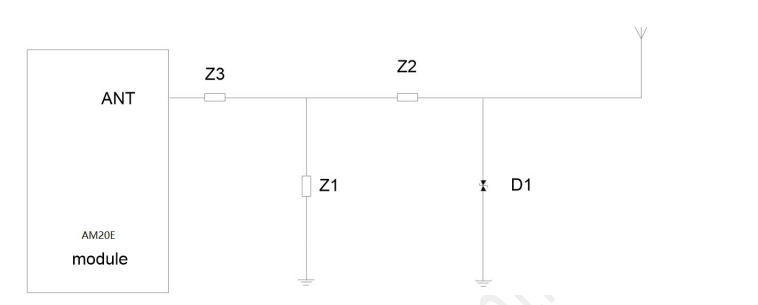

### L 型

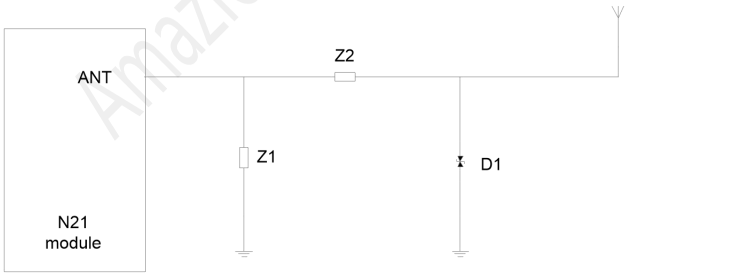

### T型

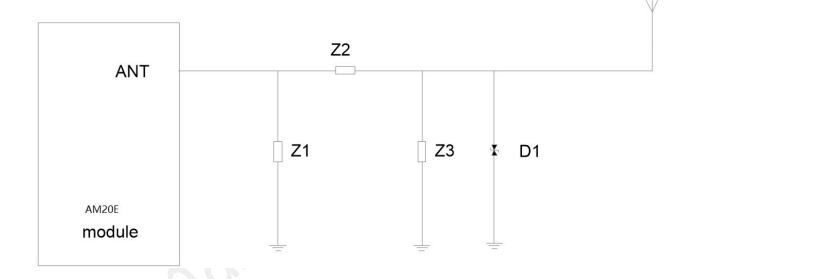

### π 型
## 3.注意事项
**原理图设计注意事项：**
以上射频匹配电路中的元器件是电容，电感与 0Ω电阻元器件的组合，且 RLC 器件尽量靠近天线端
如果在天线上有引入静电的情况，建议增加静电防护，可使用超低结电容的 TVS 管，推荐使用结电容不大于 0.5pF 的 TVS 管，同时需要确保 TVS 管的反向击穿电压大于 15V。
**PCB 设计注意事项：**
射频线周围要用接地铜箔包裹，接地铜箔要多打接地过孔，保证接地阻抗尽量小。
产品名称模块和射频线之间的 PCB 走线，需要进行 50Ω阻抗控制，且长度尽量短。

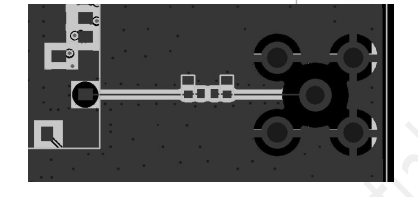

如果使用 SMA 头射频座，为减小 RF 焊盘较大导致寄生电容较大而引起的天线性能降低的可能性， 模块射频焊盘下第一层和第二层都建议挖空，如下图所示。
模块射频信号以及射频相关的元器件的位置布局，应注意远离数字电路、开关电源、电源变压器、 功率电感或时钟等。
## 4.天线装配
模块所用的天线，必须符合移动设备标准，驻波比应在 1.1 到 1.5 之间，输入阻抗 50Ω，使用环境不同，对天线的增益要求也不同，一般情况下，带内增益越大，带外增益越小，天线的性能越好。
模块天线接口可连接胶棒天线、吸盘天线或者内置皮法天线，外部天线和射频管脚连接之间要有良好的屏蔽。如果使用射频缆线连接，要使外部的射频缆线远离所有的干扰源，特别是数字信号及开关电源等。
**以下是几种常用的天线装配方式：**

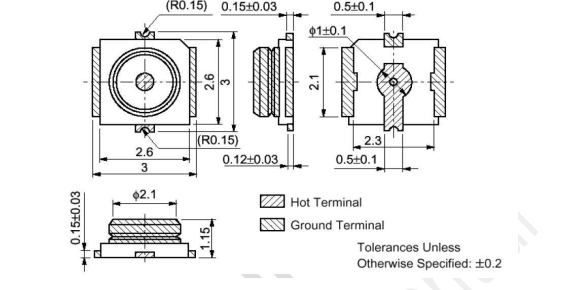

模块天线采用射频线的连接方式，建议使用 Murata（村田）公司的 GSC 射频连接器，推荐型号为MM9329-2700RA1，具体封装规格如下图所示，外接天线可通过射频线连接外部天线。
射频线通过焊接的方式与模块连接，但一定要保证焊接的充分性，防止线损过大影响到模块的射频性能。
两种连接方式的效果图如下图所示。
## 5.GNSS 天线
### 5.1无源天线设计原则
无源天线通常靠近电子元件，避免天线周围有干扰源。放在板子四个角落，远离GSM、WIFI、BT天线；不需要直流偏置电压。
### 5.2有源天线设计原则
有源天线集成了低噪声放大器，天线集成的低噪声放大器需要通过引脚VCC_RF 或外部电源提供所需电压；有源天线必须远离任何噪声源，以具备良好的性能；无源天线尽量放在板子四个角落，远离 GSM、WIFI、BT 天线。
RF 信号必须通过一个 100nH 电感和外部电源相连，不能直接连接，会导致电源噪声进入天线。
## 6.BT

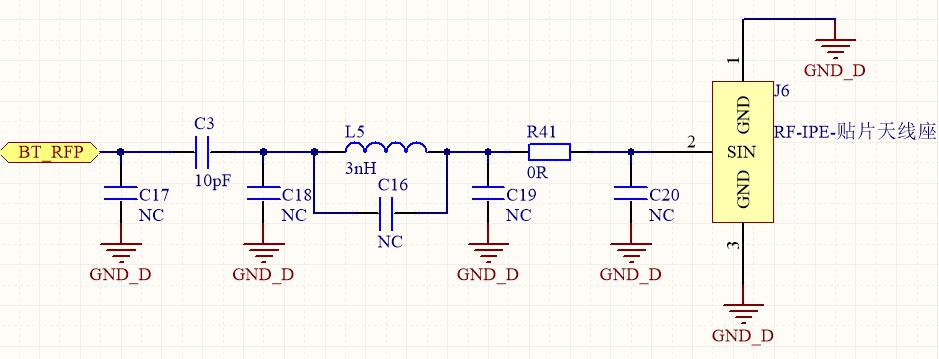

AM21E_V4支持外置蓝牙接口，推荐电路设计如下:
