控制接口
|控制接口|-|-|-|-|-|
|-|-|-|-|-|-|
|RESET|6|DI|模块复位输入|p2|低电平大于6S复位，需接10K上拉到V_BAT
|PWRKEY|34|DI|模块开关机控制|p2|低电平有效，可控制模块开机(功能待开发，管脚接地)|
|WAKEUP|33|DI|PSM唤醒输入脚|p2|低电平大于100us且小于6S唤醒

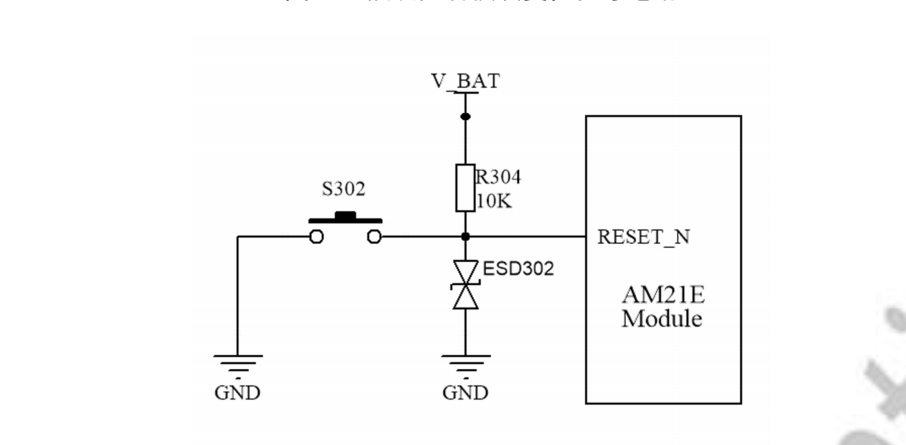

## 1. RESET
复位通过 RESET_N 管脚实现。在模块正常工作状态下，RESET_N 管脚拉低 6s 以上的低电平脉冲时可触发模块复位，R304 电阻为 10K 上拉电阻。
## 2. PWRKEY
M21E_V5 模块支持以下开机控制方式：
- 低电平控制模块开机
- MCU 控制模块开机（需要增加三极管隔离）

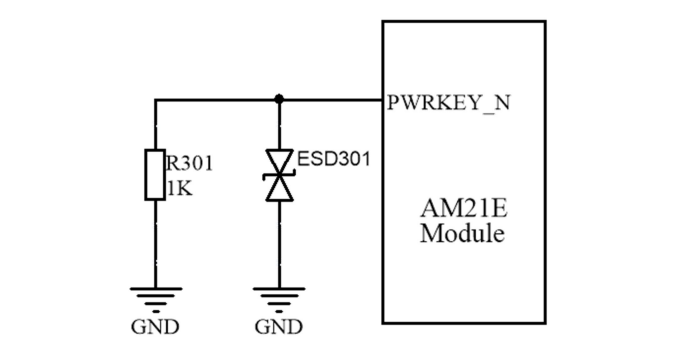

### 2.1 低电平控制模块开机
PWRKEY_N 通过 1K 电阻接地，模块上电自动开机；

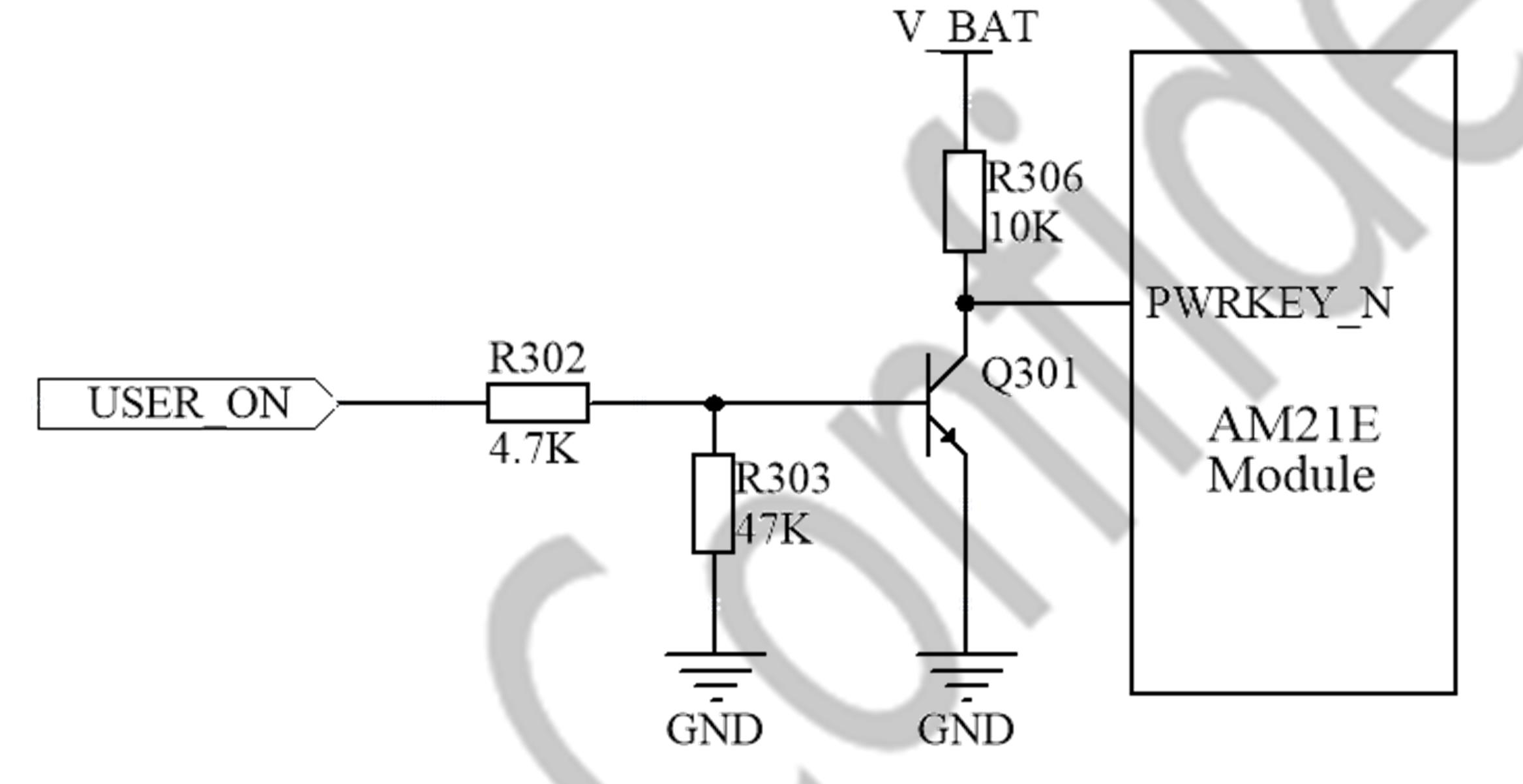

### 2.2 MCU 控制模块开机（待开发）
### 2.3 开机流程
AM21E_V5 模块的 34 脚是开机脚，如果不需要对模组开机进行控制，可将 PWRKEY_N 通过1K电阻接地来拉低管脚，模块上电后将自行启动开机，这种设计只能通过模组掉电关机。
注：PWRKEY_N作为电源控制端，不允许悬空。
### 2.4 开机成功的判定
开机成功后，AM21E_V5 的 VDDIO_3V 会输出高电平。通常情况下，我们还是建议通过 AT 命令的响应来判定模块是否开机成功。

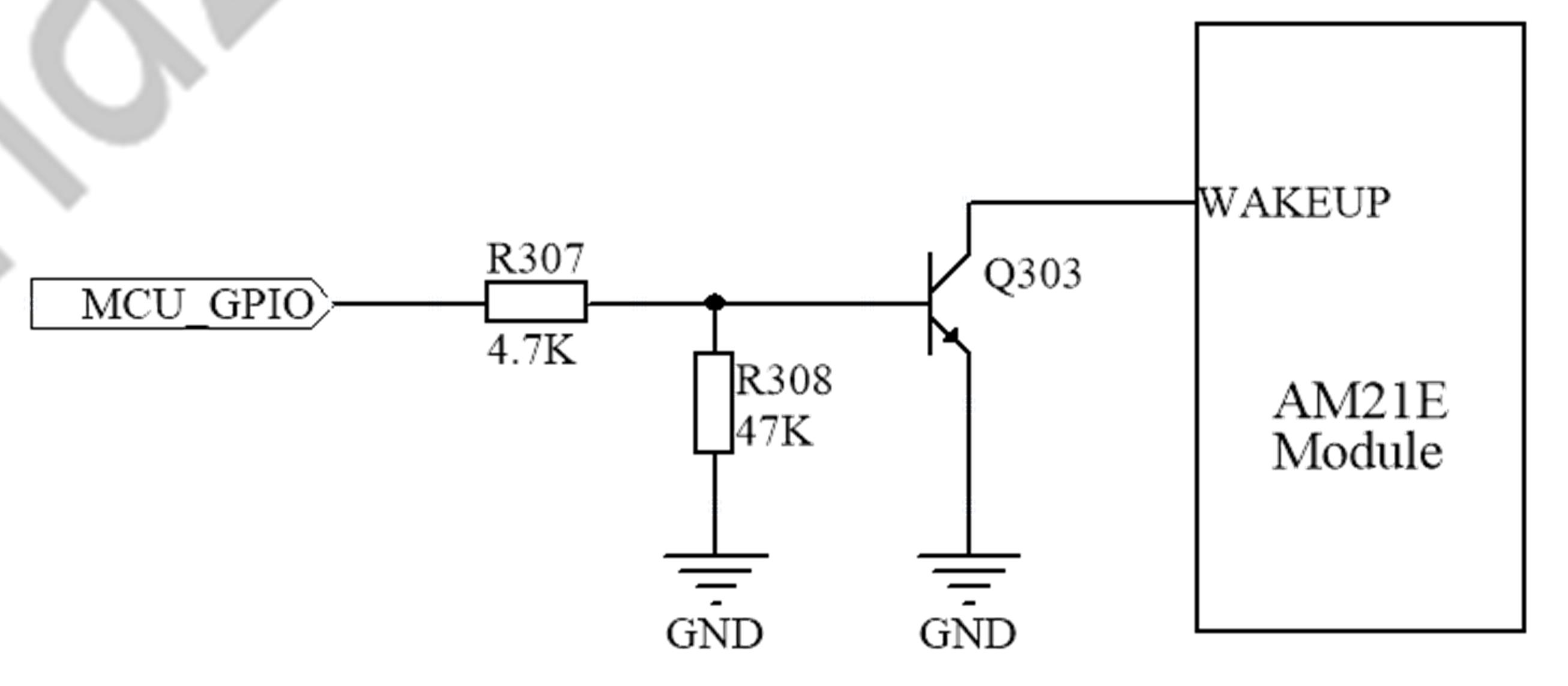

## 3. WAKEUP
WAKEUP 脚是给客户作为唤醒模块使用的，客户在设计时只需要把它连接到 MCU 的一个 GPIO 即可。
在低功耗模式下，模块不能接收来自网络的呼叫和短信息，串口也是不可用的，可以通过控制拉低WAKEUP 引脚低电平大于 100us 且小于 6S 来控制模块唤醒，恢复正常待机状态。
