USB接口
AM410E 模块支持 USB2.0 高速接口，兼容 USB2.0/USB1.1 协议，接口速率最大支持 480Mbps， 不支持 OTG 模式，USB 输入/输出信号兼容 USB2.0 接口规范。

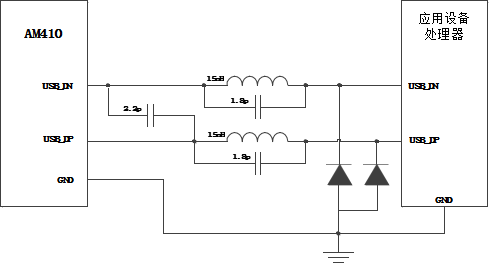

USB 接口参考电路如下图所示:
**备注**：
1.USB_DN 和 USB_DP 布线在关键信号层，按照差分走线要求控制，需要上下左右包地保护，差分阻抗控制在 90Ω，各层走线保持阻抗连续。
2.USB 差分信号线必须越短越好，并且尽可能远离高速信号和其他同频信号。
3.最大限度减少 USB 信号线上的过孔和转角以减少信号反射和阻抗变化。
4.USB 信号线上避免留有短的分支线，以免产生反射影响信号质量。
5.为防止信号辐射，USB 信号线必须远离板边缘。
6.推荐使用 15nH 电感和 1.8pF 电容并联滤出 USB 线上的差模干扰，2.2pF 用于滤出 USB 线上的共模干扰。具体的值需要根据走线微调。
7. USB 数据线上的 ESD 防护器件的寄生电容不能超过 2pF
