射频接口
## 1. 射频接口
模块提供两路天线接口，一路主集天线接口，负责收发模块的 4G、 3G 信号，一路分集天线接口，负责辅助接收 4G、3G 信号，在高速移动下与多路径造成的信号下降可以通过增加分集天线可加强信号。两路天线接口阻抗为 50 欧姆。4G信号建议连接分集天线，用于限制高速移动和多路径造成的信号下降。
|管脚号| 信号名称 |I/O属性| 描述| 备注|
|-|-|-|-|-|-
|49| ANT_MAIN |AI| 主集天线接口| 50 欧姆特性阻抗
|35| ANT_DIV |AI| 分集天线接口| 50 欧姆特性阻抗
## 2. 天线匹配电路
模块的49 脚为主集天线接口，为方便天线调试需要在主板上增加π型匹配电路，走 50 欧阻抗线。35 脚为分集天线接口，为方便天线调试需要在主板上增加π型匹配电路，走 50 欧阻抗线。

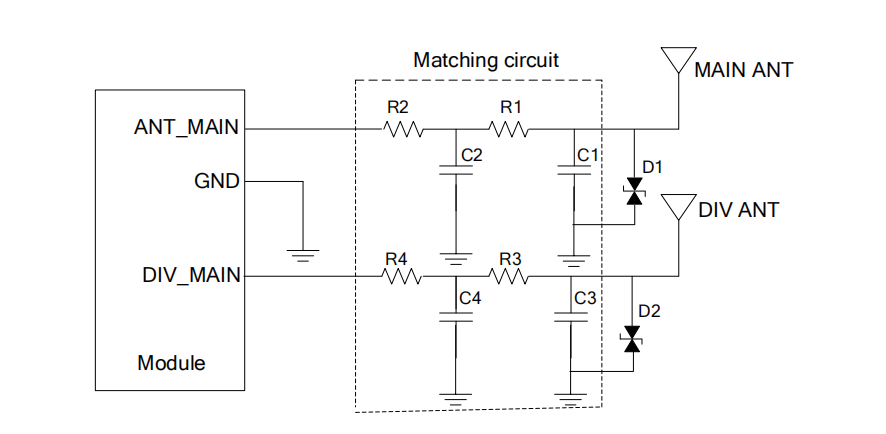

推荐电路如下图：
模块提供两路射频天线接口，分别为主集天线和分集天线，天线接口必须是 50 欧姆特征阻抗的走线 。
- 主天线和分集天线分布合理，以提高接收灵敏度。
- 实际使用时可根据用户的电路板走线由天线厂调试优化匹配器件参数值，主板R1/R2/R3/R4 默认贴 33pF，C1/C2/C3/C4 默认空贴，为防范静电损坏模块内部期间，建议在天线连接处 D1/D2 处选贴一颗双向 TVS 管。
- TVS 管引脚本身的寄生电容必须要小，以避免信号受到干扰。使用在天线上的ESD 保护组件，必须考虑到天线所使用的频段，以及不同频段所能够接受的最小寄生电容值，通常使用在天线上的 ESD 保护组件其寄生电容值必须小于 0.5pF，甚至更低。
- 天线阻抗走线需要远离数字信号线，电源等干扰信号。
- 天线阻抗走线需要立体包地，并在走线两边多加地孔做隔离。
## 3. 射频走线参考
模块的主集和分集天线采用焊盘方式引出，天线焊盘到天线馈点必须使用微带线或其他类型的 RF 走线，信号线的特性阻抗应控制在 50Ω。
射频 RF 信号线的阻抗，由材料的介电常数、走线宽度(W)、对地间隙(S)、以及参考地平面的高度(H)决定。因此射频走线需要使用阻抗模拟工具来计算 RF 走线的阻抗值。

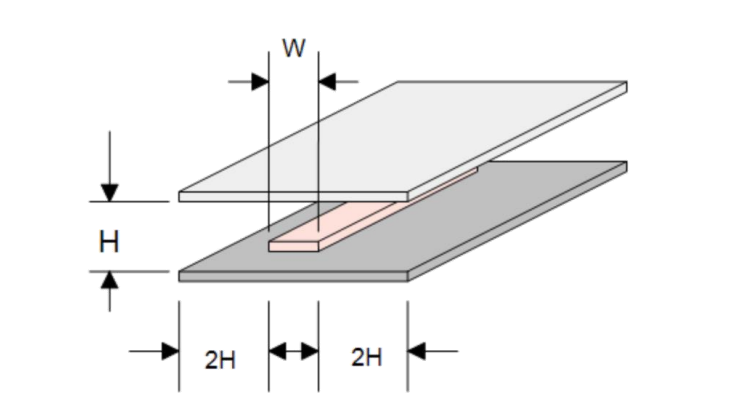

### 3.1 微带线的完整结构
### 3.2微带线的完整结构

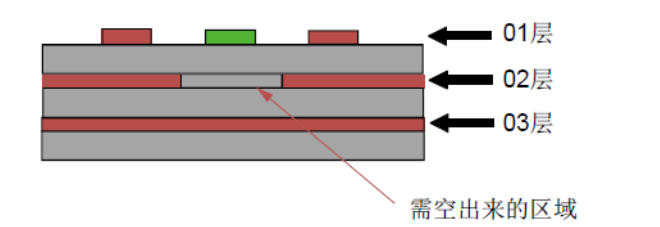

### 3.3 参考地为第三层 PCB 微带传输线结构
