其他接口
## 1. 相关管脚
|管脚名称|管脚序号|功能描述|备注|
|-|-|-|-|
|RING|50|开机/来电信息指示灯控制|模块开机，指示灯亮；来电信 息指示请参考 RING 说明|
|NET_LIGHT|51| DO 网络指示灯控制||
|ADC|89|通用模拟转 数字信号|12-bit，可检测电压范围： 0~1.4V，不使用则悬空。|
|SLEEP|79|休眠模式控制|低电平触发有效，可控 制模块休眠，不使用则 悬空。|
|USB_BOOT|48|强制下载升 级控制脚|直接短接到地,拉低时间 不超过 5s；走线距离不得 大于 30mm，ESD 保护 结电容不得大于 20pF，接入 USB进入下载模式，不 使用则悬空。|
## 2. ADC
ADC 模块可提供一路 ADC 通道，可检测电压范围均为 0~1.4V，支持 12bit 精度分辨率，可用于温度及 其它相关检测。详细使用方法请参考《Amaziot_AM400E_AT 命令手册》。
|管脚名称|管脚序号|功能描述|备注
|-|-|-|-|
|ADC|89|通用模拟转数字信号|
## 3. SLEEP

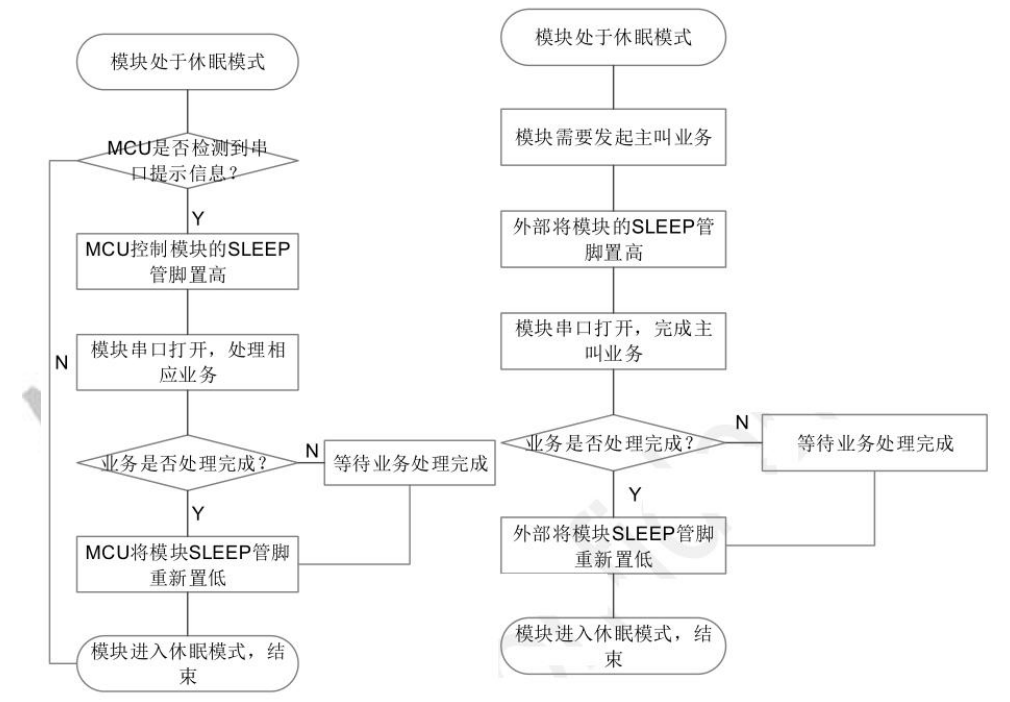

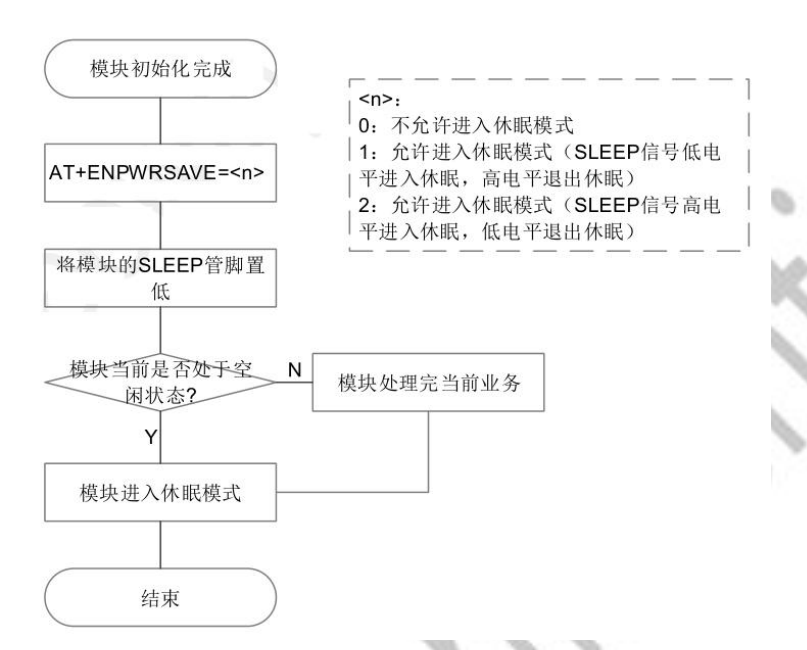

SLEEP 管脚是模块休眠模式控制管脚，需要与 AT 指令配合使用，详细使用方法请参考《Amaziot_AM400E_AT 命令手册》。在休眠模式下，模块也能及时响应来电、短信和数据业务。模块进入 休眠模式的基本流程如下：

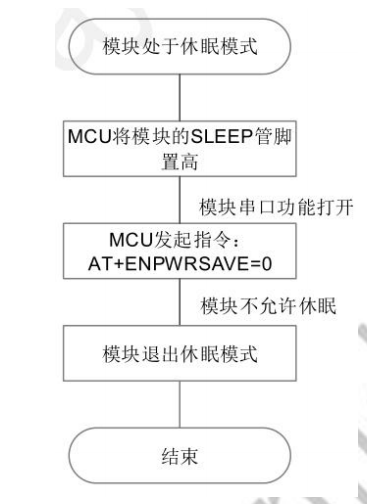

模块退出休眠模式基本流程：
## 3. NET_LIGHT
NET_LIGHT 是模块网络状态指示管脚，模块运行时可根据工作状态的不同而输出不同占空比的 PWM 波形，驱动 LED 指示灯按照不同频率闪烁。详细使用方法请参考《Amaziot_AM400E_AT 命令手册》。

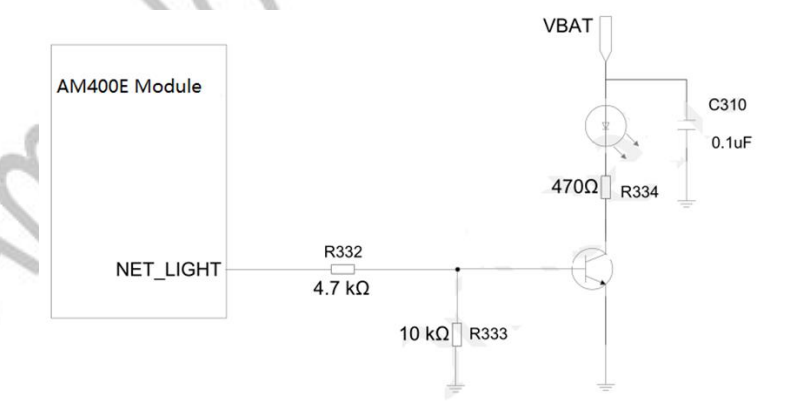

NET_LIGHT 管脚输出高电平为 1.8V，禁止直接用来驱动 LED 指示灯，推荐用户通过控制三极管来驱动 LED 灯，具体 参考设计如下图所示:
## 4.RING

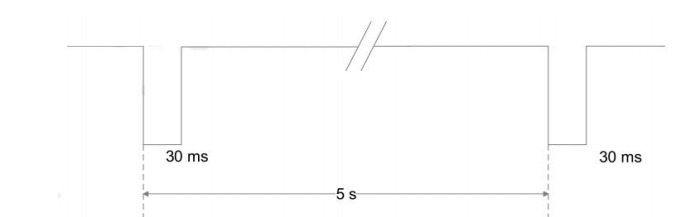

语音来电：有语音来电时，在振铃过程中，UART 口会输出“RING”字符串，同时 RING 管脚输出周期 为 5s，脉宽为 30ms 的低脉冲。电话接通后恢复成高电平，如下图所示。

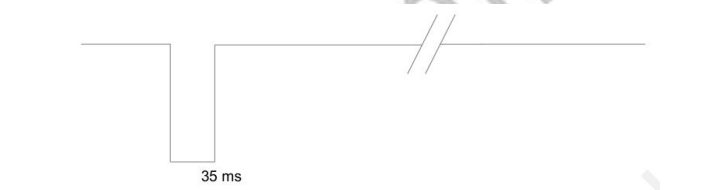

来短信：有短信到来时，RING 管脚会产生一个 35ms 脉宽的低脉冲提示（需用 AT 指令设置短信提 示方式）。详细使用方法请参考《Amaziot_AM400E_AT 命令手册》。如下图所示。
## 5. USB_BOOT
AM400E 模块的 USB_BOOT 管脚是强制下载升级管脚，默认是悬空，低电平有效。AM400E 模块 正常升级建议用 AT 指令进入下载模式，只有当模块系统异常，无法正常进入下载模式时才会使用 USB_BOOT 管脚强制进入下载模式。

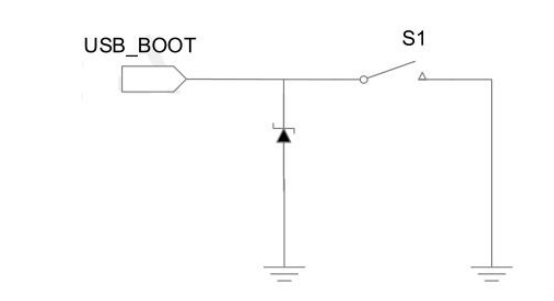

AM400E 模块利用 USB_BOOT 管脚强制进入下载模式的方法：先打开下载工具，接上模块的 USB 接口，模块上电开机前将 USB_BOOT 管脚短接到地，然后模块上电开机，模块即可进入紧急下载模式。 用于产品因为故障无法正常启动或运行时最终的处理方式，建议客户设计时预留此管脚，参考下图示例设计。
管脚需加 ESD 器件保护，ESD 结电容不得大于 20pf。 建议 USB_BOOT 的管脚到地的走线尽量短，不超过 30mm。
