AM20E开发板使用流程

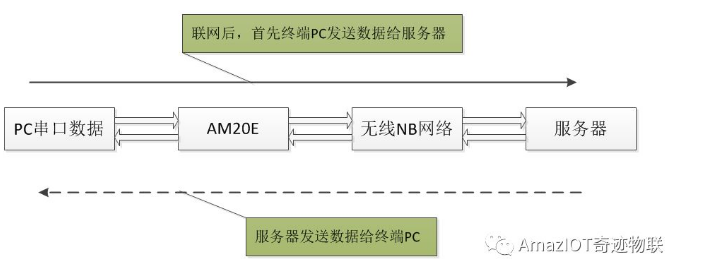

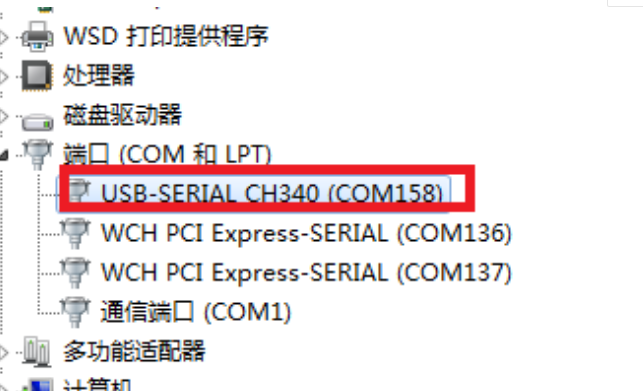

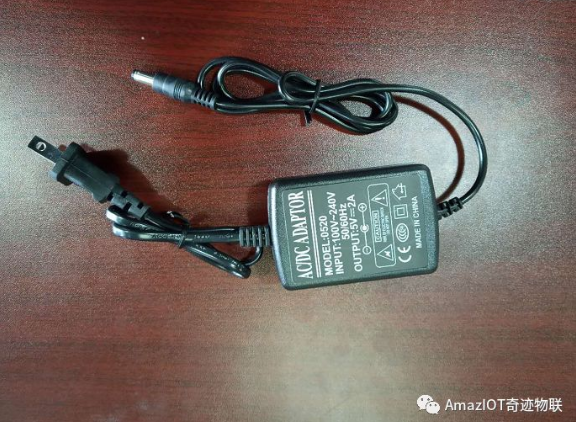

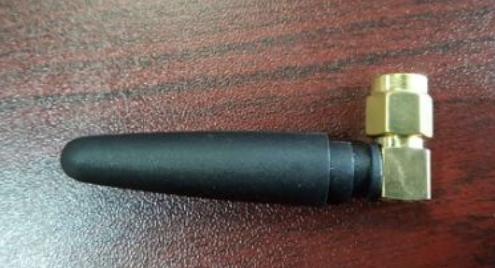

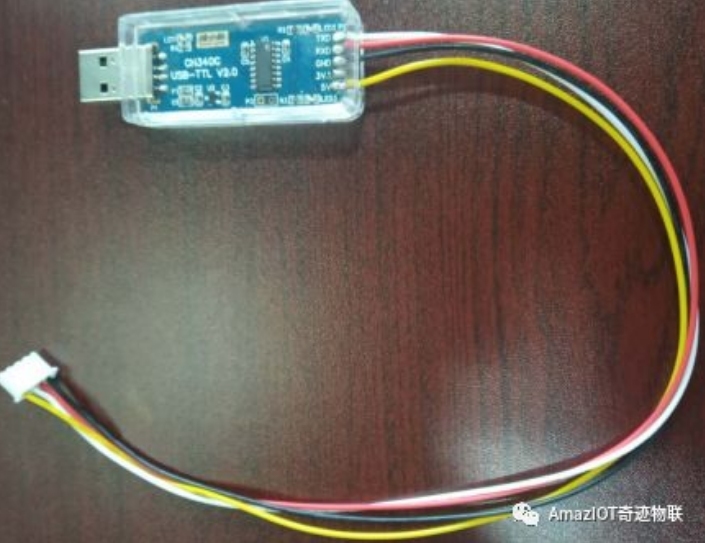

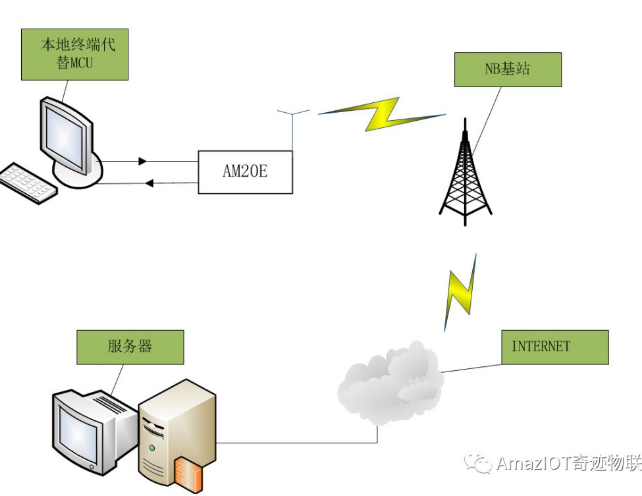

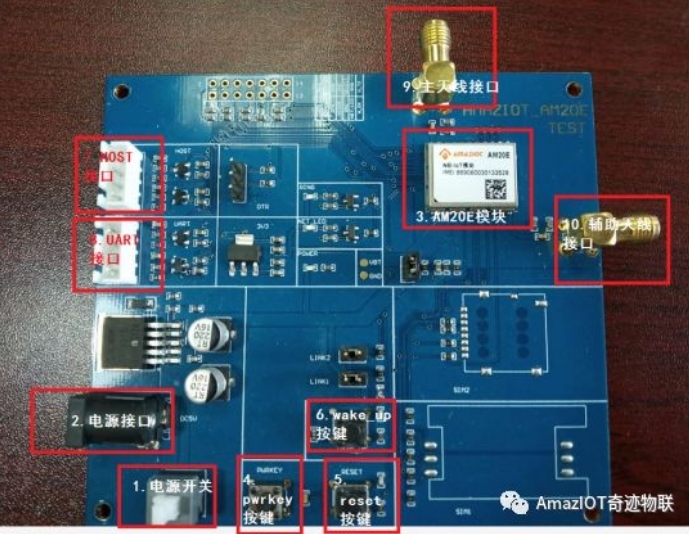

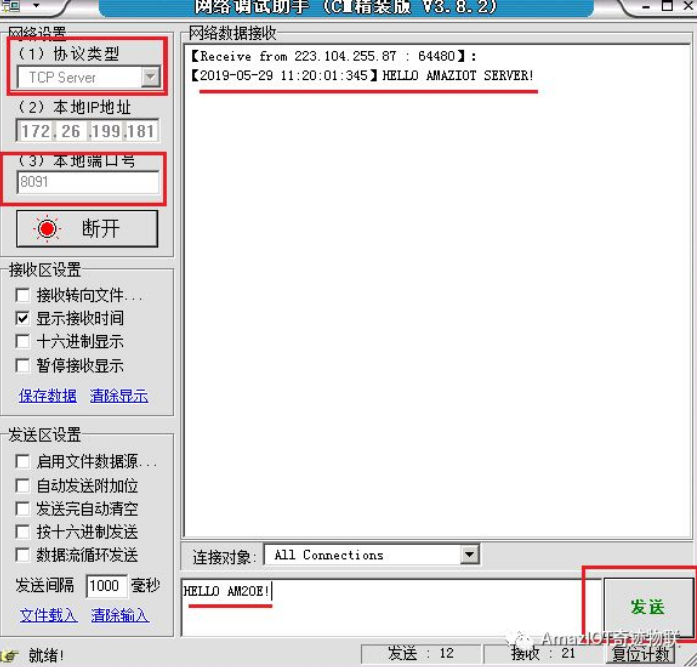

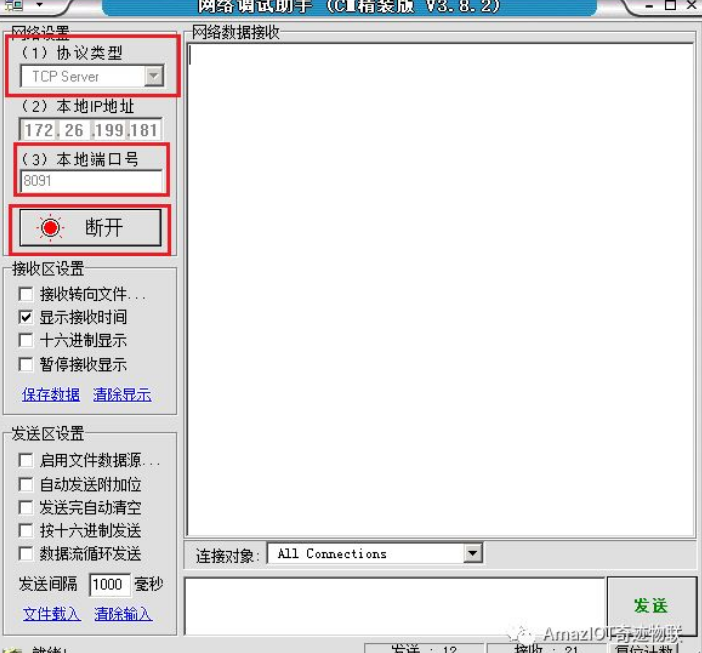

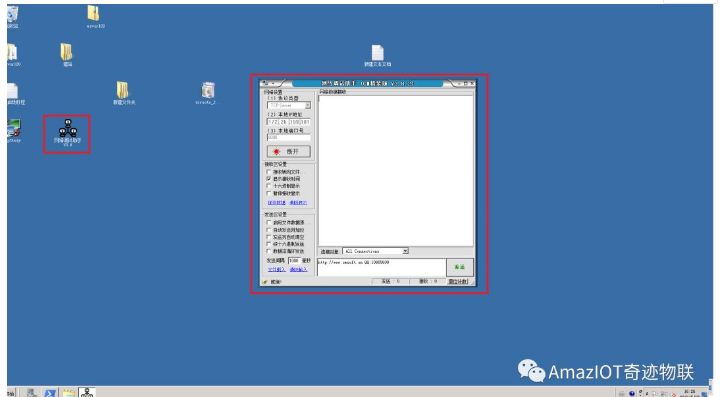

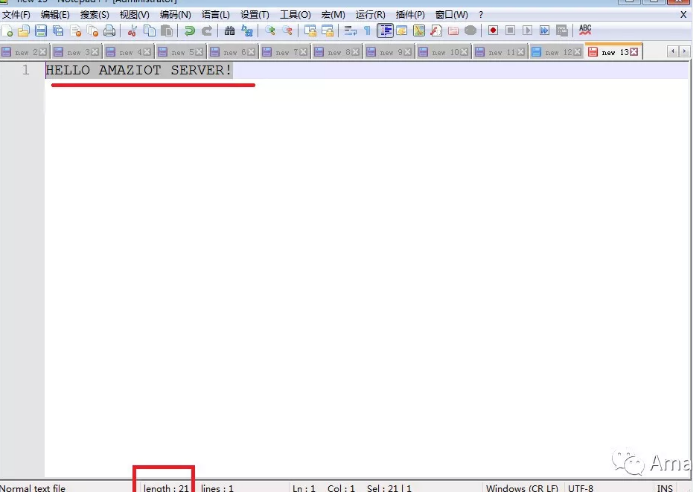

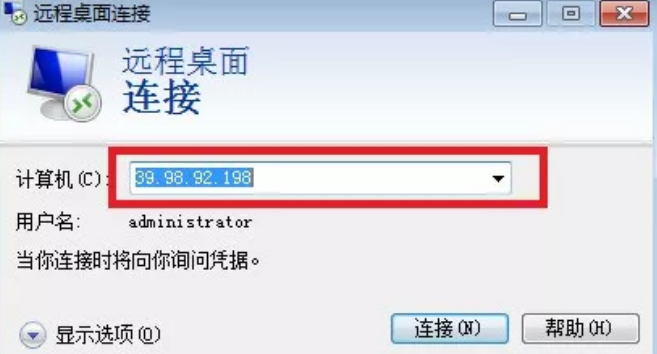

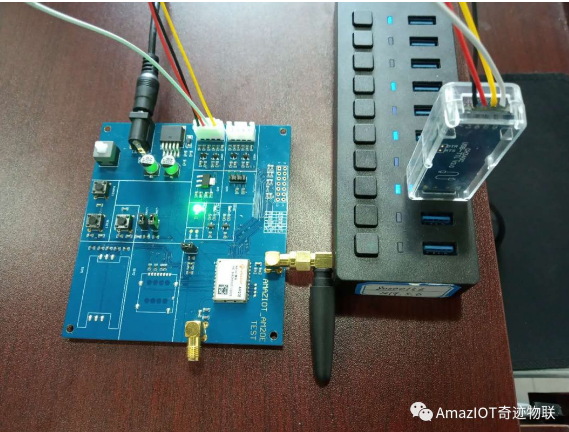

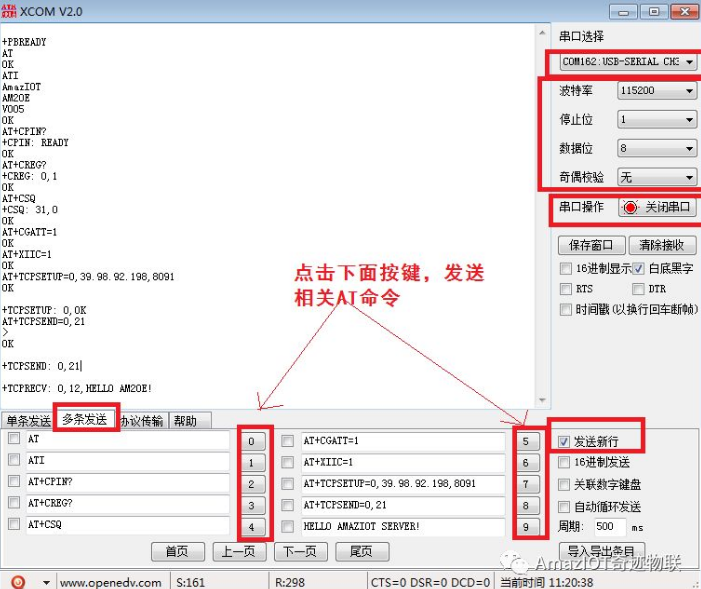

## 1 概述 AM20E EVB 主要用于客户软硬件调试,提供了丰富的外围接口,主要包括电源接口、天线、resetT 按键、WAKE_ UP 按键、UART 接口、HOST 接口、GPIO等。AM20E EVK 可提供的配件清单: AM20E EVB(含模块) 附件(电源5V,2A,串口板、天线等) ## 2 EVB 功能 ### 2.1 AM20E EVB ![image.png](https://cos.easydoc.net/84373768/files/k43x9r70) ### 2.2 接口功能 AM20E EVB 的接口说明及功能描述如下表所示: |接口说明|功能描述| |-|-| |UART接口|模块通过UART口与PC或者外设通讯,AM20E模块EVB可使用UART接口查询,发送AT指令丨 |HOST接口|提供功能调试,程序下载功能| |pwrkey按键|按下1秒以上,模块开机| |reset按键|按下1秒以上,模块复位 |WAKE_UP按键|按下1秒以上,模块从休眠状态下恢复 |天线主接口|接天线(辅助天线可以不接) ## 3 附件 ### 3.1USB TO TTL 电源串口板 上图为 USB TO TTL 串口板,主要功能是实现电脑与模块的通讯。一端接电脑串口,另一端按正确方向插到EVB 插座上即可。USB TO TTL 电源板和 EVB 串口相连接的 4pin 插座接线分别为: 黄色:模块发送数据(TXD),输出,2.85V CMOS 电平; 白色:模块接收数据(RXD),输入,CMOS 电平,最大能承受 3.3V 电压; 红色:主地; 黑色:未用 如果使用串口功能,则需要先安装USB 转串口驱动(CH340)。当使用 MCU 控制此开发模块,需要连接如上 4 线,连接方式如下图: ![image.png](https://cos.easydoc.net/84373768/files/k43xrlgc) ### 3.2天线 ![image.png](https://cos.easydoc.net/84373768/files/k43xscya.png) ### 3.3电源 ![image.png](https://cos.easydoc.net/84373768/files/k43xsnpe.png) ## 4 AM20E连接TCP服务器测试流程 ### 4.1测试流程简介 本地终端PC运行串口调试工具,模拟用于数据采集的设备,串口助手向AM20E模块发送AT命令,通过基站,NB网络和远程服务器通信。 ![image.png](https://cos.easydoc.net/84373768/files/k43xsupi.png) 由数据PC与Server的通讯数据流为: ![image.png](https://cos.easydoc.net/84373768/files/k43xsyfq.png) ### 4.2硬件接入 将电源,天线,串口板接到AM20E开发板的电源接口,天线接口和UART接口,串口版另一USB口接PC,按下电源开关,开发板上开机灯power点亮。再长按pwekey 按键1s以上,如下图所示: ![image.png](https://cos.easydoc.net/84373768/files/k43xt38x.png) ### 4.3PC端串口助手测试AT命令 4.3.1驱动安装 先安装USB转UART接口的驱动程序 CH341SER,驱动安装完毕后,电脑设备管理器界面端口显示“USB-SERIAL CH340”。 ![image.png](https://cos.easydoc.net/84373768/files/k43xt9vr.png) 4.3.2打开公司服务器 在PC端登录远程服务器,打开远程桌面连接,输入服务器地址“39.98.92.198, 用户名:administrator 密码:Qijiwulian123456 点击进入。 ![image.png](https://cos.easydoc.net/84373768/files/k43xtdze.png) 打开网络助手 ![image.png](https://cos.easydoc.net/84373768/files/k43xtjru.png) 按下图所示,设置参数,协议类型选择“TCPsever”,端口号选择“8091”(TCP连接,端口号可以选择8081~8095) ![image.png](https://cos.easydoc.net/84373768/files/k43xtotu.png) 4.3.3发送AT命令连接服务器 打开XCOM串口助手,按下图配置相关参数,然后发送相关AT命令连接服务器。 AM20E串口波特率是自适应的,可以选择9600,57600,115200等,开始发送“AT”命令会唤醒串口,显示“+PBREADY”,然后再发送一遍“AT”,模块才返回“OK”. ![image.png](https://cos.easydoc.net/84373768/files/k43xu1n8.png) 以下为模块联网过程发送AT命令说明: ```` AT OK //测试串口通讯正常 ATI AmazIOT AM20E V005 OK //显示设备厂商,设备硬件版本与软件版本 OK AT+CPIN? +CPIN:READY OK //显示eSIM状态正常 AT+CREG? +CREG: 0,1 OK //显示设备已注网 AT+CSQ +CSQ: 25,99 OK //显示信号条件良好(+CSQ: 25,99中第一个参数需大于15) AT+CGATT=1 +CGATT:1 OK //设备已附着 AT+XIIC=1 OK //设备已激活 AT+TCPSETUP=0,39.98.92.198,8091 //联网命令,服务器IP地址"39.98.92.198",端口号“8091” +TCPSETUP: 0,OK //显示连接成功 AT+TCPSEND=0,21 //发送数据命令,“21”表示发送数据长度 //长度用Notepad++软件统计 > //出现“>”后输入要发送的数据 HELLO AMAZIOT SERVER! / /发送数据内容 OK ```` ![image.png](https://cos.easydoc.net/84373768/files/k43xulg8.png) 下图显示服务器上网络助手显示,服务器收到模块在本地发送的数据“HELLO AMAZIOT SERVER! ”,在网络助手发送发送端向模块发送数据“HELLO AM20E! “ ![image.png](https://cos.easydoc.net/84373768/files/k43xutbk.png) +TCPRECV: 0,12,HELLO AM20E! ```` //本地串口助手上显示接收服务器发送的数据 "HELLO AM20E!” AT+TCPCLOSE=0 +TCPCLOSE: 0,OK //断开连接 ```` ![image.png](https://cos.easydoc.net/84373768/files/k43xs0pe.png)
