封装规格
::: hljs-left
## 1. 产品描述

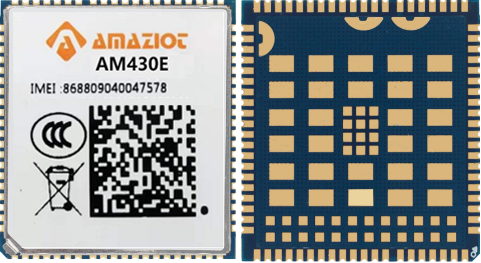

AM430E 模块是一系列集成 FDD-LTE/TDD-LTE/GSM/GPRS/EDGE 等多种网络制式的无线通信模块,
支持 3GPP R9 CAT1。模块基于 ASR 公司的 ASR1601 平台开发，内置多种网络协议(PAP，PPP，CHAP，TCP，UDP 等)，支 持 VoLTE 功 能 、 支 持 SRVCC 、 支 持 CSFB to GSM 、 支 持 GPS( AM430EV2 ) 定 位 功 能 。 支 持Windows/Linux/Android 等嵌入式操作系统。
## 2. 具体型号
|型号|尺寸|GNSS|引脚数目
|-|-|-|-|
|AM430E|32mm x 29mm x 2.5mm|不支持|144
|AM430EV2|32mm x 29mm x 2.5mm|支持|144
|AM430EV3|29mm x 25mm x 2.5mm|不支持|148
|AM430EV4|23mm x 24mm x 2.4mm|不支持|92
## 2. 参数规格
- 温度范围
正常工作温度：-30°C ~ +75°C
极限工作温度：-40°C ~ +85°C
存储温度：-40°C ~ +90°C
- 工作电压 : VBAT：3.3V～4.2V，TYP：3.7V
- 工作频段
**AM430E,AM430EV2工作频段:**
LTE-TDD:B34/B38/B39/B40/B41
LTE-FDD:B1/B3/B5/B8
**AM430EV3工作频段**
TDD-LTE: B34/B38/B39/B40/B41
FDD-LTE: B1/B2/B3/B4/B5/B7/B8/B20/B28
**AM430EV4工作频段**
FDD-LTE: B1/ B3/ B5/B8/B28
TDD-LTE: B34/B38/B39/B40/B41B3/B8
GSM:B3/B8
- 工作电压 : VBAT：3.3V～4.2V，TYP：3.7V
- 功耗
休眠功耗：2mA
- 数据业务
LTE( 3GPP R9 CAT1 )
DL 10Mbps,UL 5Mbps@20M
- 卫星定位 （AM430EV2）
GPS/BEIDOU/GLONASS
Protocol：NMEA
